压力、双金属温度计
• 压力式温度计的工作原理是当温度变化时,工质的 体积或压力相应发生变化,以此制成温度计
• 这种温度计的主要优点是构造简单,防震可以远距 离测量 , 并可制成自动记录式。主要缺点是损坏 后很难修理,不能测点温和表面温度。
• 国产WTQ型式气体压力温度计,可用来指示货记 录工业设备中气体, 蒸汽货液体的温度。测量范 围:0-120,0-160,0-200,0-3009(单位摄氏度)工作 压力:60kgf/cm^2,精度1.5与2.5级。
压力式温度计
3、双金属温度计
• (一)双金属温度计的工作 原理：
– 双金属温度计是利用两种不 同膨胀系数的金属片A和B 将其焊接在一起并将一端固 定。当温度发生变化时,膨 胀悉数较大的金属片B伸长 较多,故其未固定端(自由端) 必然向膨胀系数较小的金属 A一方弯曲变形。利用弯曲 变形的大小不同,从而可表 示出温度的高低不同。
双金属温度计
• (二).双金属片温度计 按指示部分与保护管 连接方式不同,分为 下列三种类型:
– (1)轴项型 – (2)径

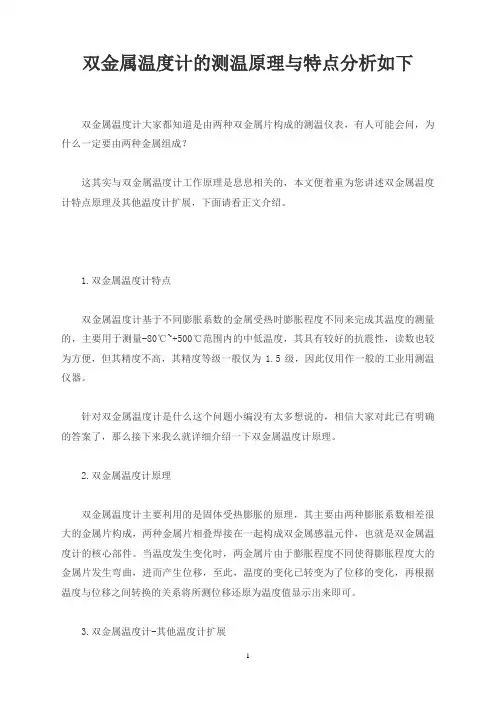

双金属温度计的测温原理与特点分析如下
双金属温度计的测温原理与特点分析如下双金属温度计大家都知道是由两种双金属片构成的测温仪表，有人可能会问，为什么一定要由两种金属组成？这其实与双金属温度计工作原理是息息相关的，本文便着重为您讲述双金属温度计特点原理及其他温度计扩展，下面请看正文介绍。
1.双金属温度计特点双金属温度计基于不同膨胀系数的金属受热时膨胀程度不同来完成其温度的测量的，主要用于测量-80℃~+500℃范围内的中低温度，其具有较好的抗震性，读数也较为方便，但其精度不高，其精度等级一般仅为1.5级，因此仅用作一般的工业用测温仪器。
针对双金属温度计是什么这个问题小编没有太多想说的，相信大家对此已有明确的答案了，那么接下来我么就详细介绍一下双金属温度计原理。
2.双金属温度计原理双金属温度计主要利用的是固体受热膨胀的原理，其主要由两种膨胀系数相差很大的金属片构成，两种金属片相叠焊接在一起构成双金属感温元件，也就是双金属温度计的核心部件。
当温度发生变化时，两金属片由于膨胀程度不同使得膨胀程度大的金属片发生弯曲，进而产生位移，至此，温度的变化已转变为了位移的变化，再根据温度与位移之间转换的关系将所测位移还原为温度值显示出来即可。
3.双金属温度计-其他温度计扩展测温原理多种多样，双金属温度计是利用固体受热膨胀原理实现的，除此之外，还有好多种温度计具有不同的测温方式，在此为大家举如下几个例子：①压力温度计主要利用一定质量的液体/气体/蒸汽在体积不变的条件下，其压力与温度间的函数关系不变的原理来完成其测温功能。
②辐射温度计主要利用全辐射定律，基于被测物体的辐射热效应来完成其测温功能。
③双金属温度计玻璃温度计主要利用水银受热膨胀的原理来完成其测温功能。
双金属温度计的分类:轴向型:指感温管的轴线与度盘平面垂直。
径向型:指感温管的轴线与度盘平面平行。
万向型:指感温管的轴线与度盘平面可以调整任意角度。
双金属温度计使用时注意事项:感温管浸入深度:感温管长度小于300MM,浸入深度应不小于70mm.感温管长度大于300MM,浸入深度应不小于100mm。
双金属温度计标准
双金属温度计标准
双金属温度计标准（Bimetallic Temperature Gauge Standard）是一种用于测量温度的仪器，广泛应用于石化、冶金、机械等领域。
它由两种不同材料的金属片叠加而成，当受到温度变化时，两种金属
片由于摩擦力的作用而发生弯曲，进而使指针转动，指示出温度。
下面，我们将分步骤阐述双金属温度计标准。
第一步：设计与制造
双金属温度计标准的设计和制造具有极高的精度和重要性。
设计
方案的制定需要考虑到使用范围、精度等因素，同时要选取两种不同
热膨胀系数的金属片，并按照一定的比例叠加固定。
在制造时，还必
须考虑到制作的精度和金属片的质量，以确保温度计的长期稳定性和
精确度。
第二步：校准
在使用前，需要对双金属温度计进行校准，确定其指示出的温度
与实际温度之间的误差。
校准需要在不同温度下进行测试，根据测试
值来调整指针的量程和误差修正值，从而保证测量结果的准确性。
第三步：使用与维护
在使用期间，双金属温度计需要进行正确的安装和使用，以避免
外力干扰或损坏。
另外，还需要在定期时间内进行维护和保养，检查
仪器是否损坏，清除污垢和定期更换密封件。
这些措施可以保证双金
属温度计的使用寿命和测量精确度。
总之，双金属温度计标准是一种高精度的温度测量仪器，广泛应
用于各行各业。
若想保证它的准确性和稳定性，就需要在设计、制造、校准、使用和维护过程中，尽可能地遵循操作规范，保证正常运转和
保养，这样才能够获得可靠的测量结果。
温度仪表工作原理及安装注意事项
温度仪表工作原理及安装注意事项1、双金属温度计工作原理：双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，为提高测温灵敏度，通常将金属片制成螺旋卷形状，当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围一般在-80℃～+500℃间，允许误差均为标尺量程的1.5%左右。
分类：普通双金属温度计、耐震型双金属温度计、电节点双金属温度计。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
①轴向型双金属温度计：指针盘与保护管垂直连接。
②径向型双金属温度计：指针盘与保护管平行连接。
③135°向型双金属温度计：指针盘与保护管成135°连接。
④万向型双金属温度计：指针盘与保护管连接角度可任意调整。
选型与使用：在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。
除此之外，还要重视性价比和维护工作量等因素。
此外，双金属温度计在使用过程中应注意以下几点：A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。
B、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。
C、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。
D、温度计在正常使用的情况下应予定期检验。
一般以每隔六个月为宜。
电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。
E、仪表经常工作的温度最好能在刻度范围的1/3～2/3处。
2、压力式温度计工作原理：压力式温度计的原理是基于密闭测温系统内蒸发液体的饱和蒸气压力和温度之间的变化关系，而进行温度测量的。
双金属温度计
一般双金属温度计用在低温，热电偶用在高温。
温度如果超过500度的话，双金属温度计的阻值会非常大。
但是它的优点在于响应速度快、体积小、线性度好、较稳定。
该产品哪家好？安徽康斐尔电气有限公司是一个不错的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
一般双金属温度计有以下几种类型：1、户外型、重型主要技术参数：（1）精度等级：1.5级（2）时间常数：J<40S （3）保护管耐压：6.3MPa2、电接点型主要技术参数（1）精度等级：1.5级（2）时间常数：J<40S （3）保护管耐压：6.3MPa （4）接点容量：额定功率10VA（无感）；最高电压：交流220V、最大工作电流：1A(无感)，接点为上下限且常开。
（5）表头工作环境温度：-25~55摄氏度。
3、耐震型WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。
该耐震电接点双金属温度计从仪表内部充耐震油，可有效克服机械振动带来的指针抖动。
在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
4、万向型主要技术参数：（1）标度盘公称直径：100;150 （2）精度等级：1.0、1.5 （3）连接尺寸：M20x1.5、NPT1/2 （4）热响应时间：≤40s （5）防护等级：IP555、一体化双金属温度计一体化双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合，它既能满足现场测温需求，亦能满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
6、热套管式热套管式双金属温度计可配合各式安装套管，满足不同压力等级要求。
双金属温度计的几种安装形式
双金属温度计的几种安装形式前言双金属温度计是一种精确测量温度的传感器，它的结构简单、稳定性高、可靠性强，因此在各种场合中被广泛使用。
但是，对于不同的场合，双金属温度计的安装形式可能会略有不同。
因此，本文将介绍几种常见的双金属温度计安装形式。
直插式安装直插式安装是指将温度计直接插入被测物中测量温度。
这种安装形式可根据温度计的杆长和测量点深度灵活选择，且具有快速反应、测量范围广、易于安装和维护等特点。
不过，直插式安装存在一些缺点，例如无法测量表面温度、受被测介质液位变化影响较大等。
因此，在选择直插式安装时，需慎重考虑被测物理化性质、使用条件等因素。
法兰式安装法兰式安装是将温度计固定在法兰上，通过法兰与被测介质的直接接触来测量温度。
这种安装形式不仅能测量介质的温度，还能反映介质的流量和压力等变化情况。
不过，法兰式安装需要使用法兰等配件进行固定，安装工作相对复杂，一旦安装固定不当，易引起漏液或出现测量失误。
因此，建议在安装前仔细研究安装要求和使用说明，选择合适的法兰型号和安装方法。
卡簧式安装卡簧式安装是将双金属温度计的端头与安装卡簧连接，再将卡簧卡牢在被测设备上。
这种安装形式适用于小型被测设备、特殊加工工件、低温环境等场合。
卡簧式安装相对简单，不需要使用特殊的配件。
但在接触面固定时需要注意两点：一是卡簧承接的受力面不能过小，否则易导致测量误差或破坏卡簧；二是接触面要光滑，不得有凹凸不平的情况。
枕式安装枕式安装是将双金属温度计的端头固定在一个金属枕上，再通过螺钉或钢丝等方式将其安装在被测设备上。
相比其他一些安装方式，枕式安装能够更加有效地避免外界干扰和测量误差。
枕式安装虽然安装复杂度较高，但可以灵活应对各种复杂的测量场合，并有较强的抗振性、耐高低温性、防腐蚀性等特点，因此被广泛地应用于工业生产、科学研究等领域。
总结综上所述，不同安装形式的双金属温度计具有各自的优缺点和适用范围。
在安装双金属温度计时，应首先根据被测介质的物理特性和使用条件等要素，选择合适的安装方式，并严格按照使用说明书和相关规定进行安装和维护，以保证测量的准确性和稳定性。
三种双金属温度计的详细介绍_热电偶应用
任何物体，其温度超过绝对零度，都会以电
磁波的形式向周围辐射能量。这种电磁波是由物
体内部带电粒子在分子和原子内振动产生的，其
中与物体本身温度有关传播热能的那部分辐射，
称为热辐射。辐射温度计是根据全辐射定律，基 于被测物体的辐射热效应进行工作的。源自1c07f0cd1 热电偶
双金属温度计抗振性好，读数方便，但精度 不太高，主要分为三种
1.双金属温度计
这类压力温度计其毛细管细而长(规格为
1-60m)它的作用主要是传递压力，长度愈长，则
使温度计响应愈慢，在长度相等条件下，管愈细， 则准确度愈高。压力温度计和玻璃温度计相比，
亲急的白发都出来了。经过这一次出走，我家的人再也不敢强迫我。父亲给我联
具有强度大、不易破损、读数方便，但准确度较
低、耐腐蚀性较差等特点。 2.压力温度计
压力温度计是根据一定质量的液体、气体、
蒸汽在体积不变的条件下其压力与温度呈确定
函数关系的原理实现其测温功能的。压力温度计 的典型结构示意图
亲急的白发都出来了。经过这一次出走，我家的人再也不敢强迫我。父亲给我联
3.辐射温度计
《双金属温度计》PPT课件
接触电势
当两种不同性质的导体或半导体材 料相互接触时，由于内部电子密度 不同，例如材料A的电子密度大于材 料B，则会有一部分电子从A扩散到 B，使得A失去电子而呈正电位，B 获得电子而呈负电位，最终形成由A 向B的静电场。静电场的作用又阻止 电子进一步地由A向B扩散。当扩散 力和电场力达到平衡时，材料A和B 之间就建立起一个固定的电动势。
石油醚
－130～25
戊烷
－200～20
玻璃管液体温度计的特点
1.测量准确、读数直观、结构简单、价格低廉，使用方便，
2.但有易碎、不能远传信号和自动记录等缺点。
根据所充填的工作液体不同，可分为水银温度计和有机液体温度计两类。
水银温度计不粘玻璃，不易氧化，容易获得较高精度，在相当大的范围内 （－38～356℃）保持液态，在200℃以下，其膨胀系数几乎和温度呈线性关 系，所以可作为精密的标准温度计。
根据封闭系统的液体或气体受热后压力变化的原理而制成 的测温仪表。
由敏感元件温包，传压毛细管和弹簧管 压力表组成。
若给系统充以气体，如氮气，称为充气 式压力式温度计，测温上限可达500℃， 压力与温度的关系接近于线性，但是温 包体积大，热惯性大。
1-温包； 2-毛细导管； 3-压力计
特点:必须将温包全部浸入 被测介质；毛细管最长不超 过60 m；仪表精度低，但使 用简便，而且抗震动。
若充以液体，如二甲苯、甲醇等，温包 小些，测温范围分别为－40℃～200℃ 和－40℃～170℃，
若充以低沸点的液体，其饱和汽压应随 被测温度而变，如丙酮，用于50℃～ 200℃。但由于饱和汽压和饱和汽温呈 非线性关系，故温度计刻度是不均匀的。
实例 压力式温度计
3.3 热电偶温度计
双金属温度计的工作原理
双金属温度计的工作原理
双金属温度计是一种利用双金属片热膨胀原理测量温度的仪器。
其工作原理如下：
1. 双金属片：双金属温度计由两种不同热膨胀系数的金属片叠合而成。
通常使用由镍和铁合金组成的双金属片，这两种金属在温度变化时具有不同的热膨胀特性。
2. 热膨胀：当温度升高时，镍片的热膨胀系数大于铁片，导致双金属片整体弯曲，镍片位于外侧，铁片位于内侧。
相反，当温度降低时，镍片的热膨胀系数小于铁片，导致双金属片反向弯曲。
3. 弯曲后的传导：双金属片的弯曲状态会影响到它的电阻情况。
当双金属片弯曲时，其中一种金属片被拉伸，另一种金属片被压缩，从而改变了双金属片的电阻。
这样的电阻变化可以通过电路连接进行测量。
4. 温度测量：根据受温度影响而产生的双金属片的弯曲程度，可以通过测量其电阻变化来推算出温度的变化情况。
一般情况下，温度与电阻的关系可以通过校准得到的曲线来进行读取和转换。
总之，双金属温度计的工作原理是利用双金属片在温度变化时因热膨胀系数不同而导致的弯曲来测量温度，通过测量双金属片的电阻变化来间接反映温度变化的原理。
双金属温度计原理
双金属温度计原理
双金属温度计是一种常用的温度测量仪器，其原理基于热膨胀的特性。
它由两种不同膨胀系数的金属条组成，通常是由铁和常用合金制成。
这两个金属条通过焊接或紧固在一起，形成一条螺旋状的双金属片。
当温度发生变化时，双金属片的两个金属条会因为具有不同的热膨胀系数而展开或收缩。
由于金属的热膨胀系数不同，双金属片会因温度的升高或降低而产生曲线形变。
这种形变会被传递到温度计的指针或电子传感器上，从而可以根据指针或传感器的位置来测量温度。
具体而言，当温度升高时，金属条的热膨胀系数较大的那一侧会膨胀得更快，导致双金属片向外展开。
相反，当温度降低时，热膨胀系数较小的一侧会先收缩，使双金属片向内收缩。
通过与一个已知温度相关的刻度盘或电子读数设备相连，我们可以准确测量出温度变化。
双金属温度计的优点是简单、可靠而且经济实惠。
它广泛应用于各个领域，如低温仓库、加热设备、空调系统和汽车工业等。
然而，需要注意的是，双金属温度计的精度相对较低，通常在±1℃左右。
因此，在对温度要求较高的场合，可能需要使用
其他更为精确的温度测量方法。
双金属(压力式)温度计校准方法
文件制修订记录
1.0 目的：
保证公司在用双金属（压力式）温度计示值准确。
2.0 范围：
适用于公司内在用双金属（压力式）温度计的校准。
3.0 标准器：
二等标准水银温度计、水浴锅
4.0 校准
4.1 温度计表头用的保护玻璃或其它透明材料应保持透明，不得有妨碍正确读数的缺陷，各另部件保护层应牢固、均匀和光洁，不得有锈蚀和脱层。
4.1.2 温度计刻度盘上的刻线、数字和其它标志应清晰准确，指针应深入到最小分度线的1/4—3/4以内。
指针宽度不得大于主分度线宽度，温度计刻度上应标有制造厂名或厂标、温度计型号、国际温标摄氏度符号“℃”、精度等级和产品编号。
4.2 示值准确性检查。
4.2.1 依次将标准温度计和被校双金属（压力式）温度计插入水浴锅中，保护管浸入被测介质的深度应大于感温元件的长度。
控制水浴锅水温在被校点±0.5℃，待示值稳定后方可进行读数。
读数时先读标准水银温度计，后读双金属（压力式）温度计示值，然后按相反顺序读回到标准，两次读数为一个循环，去两次读数的平均值为标准和被检点双金属（压力式）温度计的示值读数。
按此方法逐点向上校验。
双金属温度计校验中必须在正行程和反行程上各进行一次，然后根据平均值确定其误差。
4.2.2 在校验过程中，温度计的指针应平稳移动，不得有显见的跳动和停滞现象。
6.0记录表格
双金属（压力式）温度计校准记录表。
