太赫兹时域光谱技术是一种用于研究和分析太赫兹频段（介于
红外和微波之间）电磁波的方法。
其原理基于太赫兹波的时域分析
和频域分析。
在太赫兹时域光谱技术中，首先通过一个激光器产生一串短脉
冲的光束，这些光脉冲经过一个光学元件（例如光栅或光学晶体）
分成两束，一束作为参考光束，另一束通过样品。
样品对通过的光脉冲进行干涉，产生干涉图样。
通过调节参考
光束的光程，可以得到一系列不同时间延迟的干涉图样。
接下来，使用探测器检测每个时间延迟下的干涉图样，并将其
转换为电信号。
然后，通过傅里叶变换将这些电信号从时域转换到
频域，得到太赫兹频段的频谱信息。
通过分析得到的频谱信息，可以获得样品在太赫兹频段的吸收、透射、反射等光学性质。
这种技术可以应用于材料的物性研究、生
物医学成像、安全检测等领域。
总结来说，太赫兹时域光谱技术利用干涉和频谱分析的原理，通过短脉冲光束与样品的相互作用，实现了对太赫兹频段电磁波的研究和分析。
《太赫兹时域光谱》课件
脉冲整形方法
利用光学元件或数字信号处理技术对太赫兹波进行整形。
光电导天线
01
02
03
天线材料
半导体材料如硅、锗等， 用于将电信号转换为光信 号。
天线结构
单天线、天线阵列等，影 响太赫兹波的发射和接收 效率。
天线性能
灵敏度、带宽等，决定太 赫兹波的探测精度和范围 。
在食品生产、加工和储存过程中，太赫兹 技术可以检测食品的新鲜度、农药残留和其 他污染物，确保食品安全。
05 太赫兹时域光谱的未来发 展
技术创新与突破
探测器技术
研发更高效、高灵敏度的太赫兹探测器，提高光谱检测的精度和 速度。
光源技术
开发新型太赫兹光源，实现更稳定、更宽频谱的光发射。
信号处理技术
利用人工智能和机器学习算法，优化太赫兹信号处理和分析，提高 数据处理效率和准确性。
数据分析
根据实验目的，对处理后的数据进行进一步分析，如提取光谱信息、计算吸收 系数等。
04 太赫兹时域光谱的应用实 例
生物医学应用
疾病诊断
太赫兹时域光谱能够检测生物组织的分子振动和旋转，从而揭示其 结构和功能。在疾病诊断中，它可以用于检测癌症、炎症和其他疾 病。
药物研发
通过观察药物分子与生物分子相互作用时的太赫兹光谱变化，可以 研究药物的疗效和副作用，加速新药的研发进程。
《太赫兹时域光谱》 PPT课件
目录
CONTENTS
• 太赫兹时域光谱概述 • 太赫兹时域光谱系统 • 太赫兹时域光谱实验技术 • 太赫兹时域光谱的应用实例 • 太赫兹时域光谱的未来发展
01 太赫兹时域光谱概述
太赫兹波的定义与特性
总结词
太赫兹时域光谱仪matlab计算

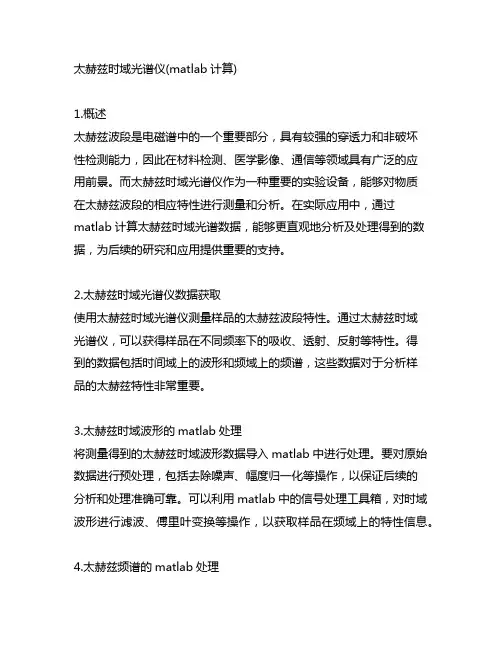

太赫兹时域光谱仪(matlab计算)1.概述太赫兹波段是电磁谱中的一个重要部分，具有较强的穿透力和非破坏性检测能力，因此在材料检测、医学影像、通信等领域具有广泛的应用前景。
