太赫兹的时域光谱
异步采样太赫兹时域光谱
异步采样太赫兹时域光谱异步采样太赫兹时域光谱是一种用于研究物质的光特性的先进技术。
它结合了太赫兹波谱技术和时域光谱技术的优势，能够实现对物质的高分辨率和高灵敏度的表征。
本文将介绍异步采样太赫兹时域光谱的原理、应用以及发展趋势，并提供相关的参考内容。
1. 异步采样太赫兹时域光谱的原理异步采样太赫兹时域光谱利用飞秒激光脉冲作为探测源，在纳秒量级的时间尺度内采集物质的太赫兹自由感应信号。
它通过精确控制激光束与检测光束之间的时间延迟，实现对太赫兹波的采样。
然后，通过傅里叶变换将时域信号转换为频域信号，得到物质在太赫兹频率范围内的吸收谱和折射谱。
2. 异步采样太赫兹时域光谱的应用异步采样太赫兹时域光谱在材料科学、化学、生物医学等领域有广泛的应用。
其中一些重要的应用包括：- 材料表征：异步采样太赫兹时域光谱可以用于研究物质的电子结构、晶格动力学和载流子输运特性等。
它可以帮助提高材料的设计和优化。
- 药物分析：异步采样太赫兹时域光谱可以用于检测和鉴定药物化合物，并研究它们的吸收和扩散特性。
它可以提供药物的纯度和质量信息。
- 生物医学成像：异步采样太赫兹时域光谱可以用于非侵入式的生物组织成像。
它可以提供对生物组织中潜在异常的高分辨率成像，用于癌症早期诊断等领域。
3. 异步采样太赫兹时域光谱的发展趋势异步采样太赫兹时域光谱作为一种新兴的光谱分析技术，仍然处于不断发展的阶段。
未来的发展趋势包括：- 提高采样速度：目前的异步采样太赫兹时域光谱仍然面临采样速度较慢的挑战。
未来的研究将重点关注如何提高采样速度，以实现更高的时间分辨率。
- 改善信噪比：信噪比是异步采样太赫兹时域光谱的一个重要性能参数。
未来的研究将致力于改善信噪比，以提高技术的灵敏度和可靠性。
- 扩大应用领域：在目前已知的应用领域之外，异步采样太赫兹时域光谱还有许多尚未探索的应用领域，如食品分析、环境监测等。
未来的研究将拓展应用领域，以满足不同领域的需求。
参考内容：1. Jepsen, P. U., Cooke, D. G., & Koch, M. (2011). Terahertz spectroscopy and imaging–Modern techniques and applications. Laser & Photonics Reviews, 5(1), 124-166.2. Wu, Qingyang, et al. "Amplitude and phase measurement of mid-infrared laser pulses using the asynchronous-optical-sampling terahertz time-domain spectroscopy." Optics Express 25.6 (2017): 6602-6613.3. Lepeshkin, N. N., & Scully, M. O. (2012). Quantum control of terahertz wave generation using optical two-dimensional Fourier transform spectroscopy. Optics Express, 20(28), 29655-29660.4. Pickwell, E., & Wallace, V. P. (2006). Biomedical applications of terahertz technology. Journal of Physics D: Applied Physics, 39(17), R301.。

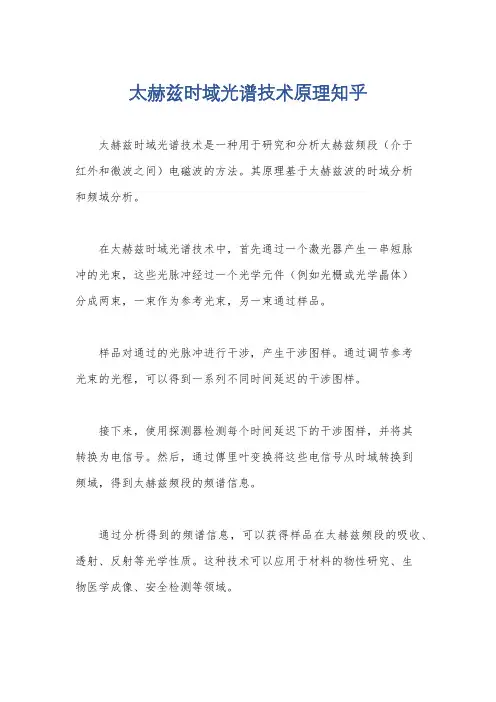

太赫兹时域光谱技术原理知乎
太赫兹时域光谱技术原理知乎
太赫兹时域光谱技术是一种用于研究和分析太赫兹频段（介于
红外和微波之间）电磁波的方法。
其原理基于太赫兹波的时域分析
和频域分析。
在太赫兹时域光谱技术中，首先通过一个激光器产生一串短脉
冲的光束，这些光脉冲经过一个光学元件（例如光栅或光学晶体）
分成两束，一束作为参考光束，另一束通过样品。
样品对通过的光脉冲进行干涉，产生干涉图样。
通过调节参考
光束的光程，可以得到一系列不同时间延迟的干涉图样。
接下来，使用探测器检测每个时间延迟下的干涉图样，并将其
转换为电信号。
然后，通过傅里叶变换将这些电信号从时域转换到
频域，得到太赫兹频段的频谱信息。
通过分析得到的频谱信息，可以获得样品在太赫兹频段的吸收、透射、反射等光学性质。
这种技术可以应用于材料的物性研究、生
物医学成像、安全检测等领域。
总结来说，太赫兹时域光谱技术利用干涉和频谱分析的原理，通过短脉冲光束与样品的相互作用，实现了对太赫兹频段电磁波的研究和分析。
第四章 太赫兹时域光谱
第四章太赫兹时域光谱电磁波谱技术作为人类认识世界的工具，扩展了人们观察世界的能力。
人眼借助于可见光可以欣赏五颜六色的世界，利用红外变换光谱技术和拉曼光谱技术等可以了解分子的振动和转动等性质，利用X射线衍射技术可以了解物质的结构信息。
而太赫兹光谱技术作为新兴的光谱技术能够与红外、拉曼光谱技术形成互补，甚至在某些方面能够发挥不可替代的作用，从而成为本世纪科学研究的热点领域。
4.1 太赫兹时域光谱技术的优势太赫兹时域光谱（THz-TDS）技术是太赫兹光谱技术的典型代表，是一种新兴的、非常有效的相干探测技术。
由于太赫兹辐射本身所具有的独特性质（可参见第1章1.3节），太赫兹时域光谱技术对应有如下一些特性：（1）THz -TDS系统对黑体辐射不敏感，在小于3太赫兹时信噪比可高达104，这要远远高于傅立叶变换红外光谱技术，而且其稳定性业比较好。
（2）由于THz -TDS技术可以有效的探测材料在太赫兹波段的物理和化学信息，所以它可以用于进行定性的鉴别工作，同时它还是一种无损探测的方法。
（3）利用THz -TDS技术可以方便、快捷的得到多种材料如电介质材料、半导体材料、气体分子、生物大分子（蛋白质、DNA等）以及超导材料等的振幅和相位信息。
（4）在导电材料中，太赫兹辐射能够直接反映载流子的信息，THz -TDS的非接触性测量比基于Hall效应进行的测量更方便、有效。
而且，THz -TDS技术已经在半导体和超导体材料的载流子测量和分析中发挥出了重要的作用。
（5）由于太赫兹辐射的瞬态性，可以利用THz -TDS技术进行时间分辨的测量。
另外，太赫兹-TDS技术还具有宽带宽、探测灵敏度高，以及能在室温下稳定工作等优点，所以它可以广泛地应用于样品的探测。
4.2 太赫兹时域光谱系统THz -TDS系统可分为透射式、反射式、差分式、椭偏式等，其中最常见的为透射式和反射式THz -TDS系统。
典型的THz -TDS系统如图4-1所示，它主要由飞秒激光器、太赫兹辐射产生装置及相应的探测装置，以及时间延迟控制系统组成。
《太赫兹时域光谱》课件
脉冲整形方法
利用光学元件或数字信号处理技术对太赫兹波进行整形。
光电导天线
01
02
03
天线材料
半导体材料如硅、锗等， 用于将电信号转换为光信 号。
天线结构
单天线、天线阵列等，影 响太赫兹波的发射和接收 效率。
天线性能
灵敏度、带宽等，决定太 赫兹波的探测精度和范围 。
在食品生产、加工和储存过程中，太赫兹 技术可以检测食品的新鲜度、农药残留和其 他污染物，确保食品安全。
05 太赫兹时域光谱的未来发 展
技术创新与突破
探测器技术
研发更高效、高灵敏度的太赫兹探测器，提高光谱检测的精度和 速度。
光源技术
开发新型太赫兹光源，实现更稳定、更宽频谱的光发射。
信号处理技术
利用人工智能和机器学习算法，优化太赫兹信号处理和分析，提高 数据处理效率和准确性。
数据分析
根据实验目的，对处理后的数据进行进一步分析，如提取光谱信息、计算吸收 系数等。
04 太赫兹时域光谱的应用实 例
生物医学应用
疾病诊断
太赫兹时域光谱能够检测生物组织的分子振动和旋转，从而揭示其 结构和功能。在疾病诊断中，它可以用于检测癌症、炎症和其他疾 病。
药物研发
通过观察药物分子与生物分子相互作用时的太赫兹光谱变化，可以 研究药物的疗效和副作用，加速新药的研发进程。
《太赫兹时域光谱》 PPT课件
目录
CONTENTS
• 太赫兹时域光谱概述 • 太赫兹时域光谱系统 • 太赫兹时域光谱实验技术 • 太赫兹时域光谱的应用实例 • 太赫兹时域光谱的未来发展
01 太赫兹时域光谱概述
太赫兹波的定义与特性
总结词
太赫兹时域光谱 冰
太赫兹时域光谱冰
太赫兹时域光谱是一种研究材料和物质特性的先进光谱技术，
它利用太赫兹辐射与物质相互作用的原理来获取样品的信息。
而冰
则是一种常见的物质，是固态水的形式，具有多种晶体结构。
下面
我将从太赫兹时域光谱和冰的相关角度来回答你的问题。
首先，太赫兹时域光谱技术在研究冰的特性方面具有重要意义。
通过太赫兹时域光谱技术，可以探测冰的结构、晶格振动模式以及
电磁特性等信息。
这对于理解冰的物理性质、相变行为以及在大气
科学、地质科学等领域中的应用具有重要意义。
其次，太赫兹时域光谱技术可以用于研究冰的相变过程。
通过
监测冰在不同温度、压力下的太赫兹光谱特征，可以揭示冰的相变
规律，如冰的熔化过程、冰的晶体结构变化等，这对于理解冰的热
力学性质具有重要意义。
另外，太赫兹时域光谱技术还可以应用于冰的质量检测和探测。
通过太赫兹时域光谱技术，可以对冰的纯度、晶体缺陷等进行表征
和检测，为冰的生产加工以及相关产品的质量控制提供技术手段。
此外，太赫兹时域光谱技术还可以在冰的材料学和地质学研究中发挥重要作用。
通过对冰的太赫兹光谱特征进行分析，可以揭示冰的微观结构、晶格动力学性质等信息，为材料学和地质学领域提供新的研究手段和视角。
综上所述，太赫兹时域光谱技术在研究冰的结构、性质、相变过程以及应用等方面具有重要意义，为我们深入理解和应用冰的相关知识提供了重要的技术手段和研究途径。

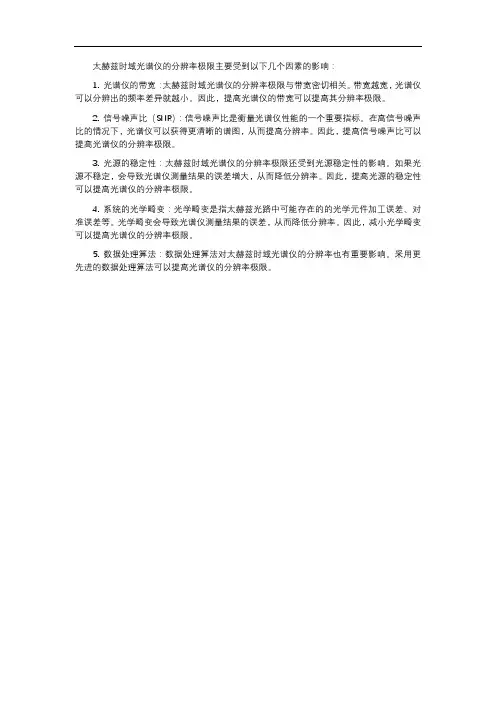

太赫兹时域光谱仪分辨率极限
太赫兹时域光谱仪的分辨率极限主要受到以下几个因素的影响：
1. 光谱仪的带宽：太赫兹时域光谱仪的分辨率极限与带宽密切相关。
带宽越宽，光谱仪可以分辨出的频率差异就越小。
因此，提高光谱仪的带宽可以提高其分辨率极限。
2. 信号噪声比（SNR）：信号噪声比是衡量光谱仪性能的一个重要指标。
在高信号噪声比的情况下，光谱仪可以获得更清晰的谱图，从而提高分辨率。
因此，提高信号噪声比可以提高光谱仪的分辨率极限。
3. 光源的稳定性：太赫兹时域光谱仪的分辨率极限还受到光源稳定性的影响。
如果光源不稳定，会导致光谱仪测量结果的误差增大，从而降低分辨率。
因此，提高光源的稳定性可以提高光谱仪的分辨率极限。
4. 系统的光学畸变：光学畸变是指太赫兹光路中可能存在的的光学元件加工误差、对准误差等。
光学畸变会导致光谱仪测量结果的误差，从而降低分辨率。
因此，减小光学畸变可以提高光谱仪的分辨率极限。
5. 数据处理算法：数据处理算法对太赫兹时域光谱仪的分辨率也有重要影响。
采用更先进的数据处理算法可以提高光谱仪的分辨率极限。
太赫兹时域光谱
• 日本政府于2005年1月8日将太赫兹科技列为“国
家支柱技术十大重点战略目标”之首 ；
• 目前,世界上约有130多家研究机构开展了相关的
光电子材料、太赫兹激光器、太赫兹光谱学及相 关生物医学成像等研究。
• 我国对太赫兹研究起步较晚, 2005年11月22日,在
北京香山饭店召开 “太赫兹科学技术的新发展” 为主题的第270次学术讨论会 。
9
3
2.太赫兹时域光谱技术的优势
• 1) 具有大约 0.1～5THz 的带宽，这样大的带宽用
普通方法是很难得到的；
• 2)光谱计可以在室温下工作，从而避免了复杂的
制冷系统；
• 3)能够以皮秒级的时间分辨率测量波形,展示物质
中发生在亚皮秒或皮秒级上的现象；
• 4) 所获得的数据同时包含了THz 脉冲的幅度和相
QWP ：四分之一波片—使O光和e光相位长差 / 2
PBS ：渥拉斯顿棱的方法进行测量。 • 当THz脉冲电场通过电光晶体时，其瞬态电场将
通过线性电光效应使电光晶体的折射率发生各向 异性的改变，从而调制晶体的折射率椭球。当另 一束探测光和THz 脉冲同时通过晶体时，在晶体 中产生的双折射使探测脉冲的偏振方向发生偏转， 调整探测光脉冲和THz 脉冲间的时间延迟,检测探 测光在晶体中发生的偏振变化就可以获得THz 脉 冲电场的时间波形。
7
3.2 反射型太赫兹时域光谱技术
当THz 脉冲照射样本材料后,THz 探测器接收由样本材料反射 的脉冲信号。延迟线的作用是调节反射镜的位置，从而改变 探测光到达THz 探测器的时间。利用不同的探测光到达时间， THz 电场强度随时间的变化量能够被测量，再通过傅立叶变 换得到反射频谱。
太赫兹时域光谱
3.2 反射型太赫兹时域光谱技术
当THz 脉冲照射样本材料后,THz 探测器接收由样本材料反射 的脉冲信号。延迟线的作用是调节反射镜的位置，从而改变 探测光到达THz 探测器的时间。利用不同的探测光到达时间， THz 电场强度随时间的变化量能够被测量，再通过傅立叶变 换得到反射频谱。
精品课件！
精品课件！
4.小结
• 透射型太赫兹时域光谱系统在实验调节来自比较方•• •
3．太赫兹时域光谱系统
由飞秒激光器、太赫兹辐射产生装置及相应的探测装置,以及时间延迟控制系 统和数据采集与信号处理系统组成.
3.1 透射型太赫兹时域光谱技术
QWP ：四分之一波片—使O光和e光相位长差 / 2 PBS ：渥拉斯顿棱镜—产生两个偏振方向垂直的分量
• 原理：该系统利用电光取样的方法进行测量。 • 当THz脉冲电场通过电光晶体时，其瞬态电场将
2.太赫兹时域光谱技术的优势
• 1) 具有大约 0.1～5THz 的带宽，这样大的带宽用
• •
普通方法是很难得到的； 2)光谱计可以在室温下工作，从而避免了复杂的 制冷系统； 3)能够以皮秒级的时间分辨率测量波形,展示物质 中发生在亚皮秒或皮秒级上的现象； 4) 所获得的数据同时包含了THz 脉冲的幅度和相 位信息，因而可以对样品介电常数的实部和虚部 同时进行测量； 5)具有左右的信噪比，如此高的信噪比允许相对 较短的扫描时间，从而提高了整个系统的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太赫兹时域光谱技术的应用
THz -TDS技术可以用来研究平衡系统和非平衡系统。
对于平衡系统，主要是获取材料样品的在太赫兹波段的复折射率；而对于非平衡系统，主要是通过研究太赫兹脉冲的波形来获取材料样品中的电流强度或极化强度的瞬态变化。
根据不同的样品、不同的测试要求可以采用不同的探测装置。
另外，正如前文所述，利用THz -TDS技术还可以研究半导体电性的非接触特性、铁电晶体和光子晶体的介电特性、生物分子中小的生物分子之间的分子间相互作用以及生物大分子的低频特性等等。
而基于太赫兹时域光谱技术的太赫兹时域光谱成像技术更有其广袤的应用领域和美好的应用前景（可参见第5章的相应章节）。
4.6 总结和展望
THz -TDS技术作为一种较新的太赫兹技术，由于其独有的优点，使其在近十年间得到了快速的发展及广泛的应用。
但是目前THz -TDS技术的光谱分辨率与窄波段技术相比还很粗糙，其测量的频谱范围也比傅立叶变换光谱（FTS）技术小。
提高光谱分辨率和扩大测量频谱范围将是未来THz -TDS技术发展的主要方向。
最近，太赫兹时域光谱技术的频率测量范围已经从远红外扩展到近红外。
在不远的将来，THz -TDS技术将成为揭示和分析基础科学，如物理学、化学、和生物学中的超快现象的强有力工具。
同时，随着激光器成本的降低，更高效的太赫兹发射器和探测器的出现，以及更先进的光学设计，THz -TDS技术将有着广阔的商业应用前景。
