HRAHRC硬度对照表
(完整word版)HRA_HRC硬度对照表
75.6
51.3
32.5
980
31
30
302
286
65.3
(105.5)
47.7
75.0
50.4
31.3
950
30
29
294
279
64.7
(104.5)
47.0
74.5
49.5
30.1
930
29
硬度换算表 (以HRC硬度为基准)3
Brinell
(布氏)
Rockwell Hardness
(洛氏硬度)
81.1
71.0
---
64
63
772
705
82.8
---
73.0
91.4
80.1
69.9
---
63
62
746
688
82.3
---
72.2
91.1
79.3
68.8
---
62
61
720
670
81.8
---
71.5
90.7
78.4
67.7
---
61
60
697
654
81.2
---
70.7
90.2
77.5
66.6
Rockwell Superficial Hardness
(罗克韦尔表面硬度)
Rockwell C
(洛氏C)
46.7
1385
43
42
412
390
71.5
---
56.9
81.5
61.3
45.5
1340
HRA-HRC硬度对照表
705
82.8
—
73.0
91.4
80.1
69.9
—
63
62
746
688
82.3
—
72.2
91.1
79.3
68.8
—
62
61
720
670
81.8
—
71.5
90.7
78.4
67.7
—
61
60
697
654
81.2
—
70.7
90.2
77.5
66.6
—
60
59
674
634
80.7
—
69.9
89.8
76.6
—
56.2
80.9
60.4
44.3
1295
41
40
392
371
70.4
—
55.4
80.4
59.5
43.1
1250
40
39
382
362
69.9
—
54.6
79.9
58.6
41.9
1215
39
38
372
353
69.4
—
53.8
79.4
57.7
40.8
1180
38
37
363
344
68.9
—
53.1
78.8
56.8
65.5
—
59
58
653
615
80.1
—
69.2
89.3
75.7
64.3
HRA-HB-HRC-HV硬度对照表
Brinell
(布氏)
Rockwell Hardness
(洛氏硬度)
Rockwell Superficial Hardness
(罗克韦尔表面硬度)
Rockwell C
(洛氏C)
3000 kgf
Rockwell A
(洛氏A)
Rockwell B
(洛氏B)
Rockwell D
1215
39
38
372
353
69.4
---
53.8
79.4
57.7
40.8
1180
38
37
363
344
68.9
---
53.1
78.8
56.8
39.6
1160
37
36
354
336
68.4
(109.0)
52.3
78.3
55.9
38.4
1115
36
35
345
327
67.9
(108.5)
51,5
77.7
55.0
595
560
78.5
---
66.9
87.9
73.0
60.9
2075
55
54
577
543
78.0
---
66.1
87.4
72.0
59.8
2015
54
53
560
525
77.4
---
65.4
86.9
71.2
58.6
1950
53
52
544
各种硬度对照表-全
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）。
硬度介绍及对照表
硬度介绍及对照表一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1. 布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2（N/mm2。
）2. 洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
3 维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值（kgf/mm2）。
注：洛氏硬度中HRAHRB HRC等中的A、B C为三种不同的标准，称为标尺A 标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N（合10kgf），最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N（合60kgf）；标尺B使用的是直径为 1.588mm（1/16英寸）的钢球作为压头，然后加压至980.7N（合100kgf）;而标尺C 使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N（合150kgf）。
HRA_HRC硬度对照表
93.2
84.4
75.4
---
68
67
900
---
85.0
---
76.1
92.9
83.6
74.2
---
67
66
865
---
84.5
---
75.4
92.5
82.8
73.3
---
66
65
832
739
83.9
---
74.5
92.2
81.9
72.0
---
65
64
800
722
83.4
---
73.8
91.8
(洛氏硬度)
Rockwell Superficial Hardness
(罗克韦尔表面硬度)
Rockwell C
(洛氏C)
3000 kgf
Rockwell A
(洛氏A)
Rockwell B
(洛氏B)
Rockwell D
(洛氏D)
Approximate
近似
Rockwell C
(洛氏C)
150 kgf
Vickers
Rockwell Superficial Hardness
(罗克韦尔表面硬度)
Rockwell C
(洛氏C)
81.1
71.0
---
64
63
772
705
82.8
---
73.0
91.4
80.1
69.9
---
63
62
746
688
82.3
---
72.2
hrahrc硬度对照表
34
33
---
---
90
33
32
---
---
89
32
31
---
---
88
31
30
---
---
87
30
AIn table headings, kgf refers to total test force.
BAppendix X2 contains equations converting determined hardness numbers to Rockwell B hardness numbers for non-austenitic steels. Refer to before using conversion equations.
Brinell Hardness Number
(3000-kgf, 10-mm ball)
(HBS)
100
256
99
248
98
240
97
233
96
226
95
219
94
213
93
207
92
202
91
197
90
192
89
187
88
183
87
178
86
174
85
170
84
167
83
163
82
160
81
156
Approximate Hardness Conversion Numbers for Non-Austenitic Steels (Rockwell BHardnessRange)A, B
洛氏硬度与布氏硬度对照表HRC&HB
高速工具钢的洛氏和维氏硬度之间的实测换算值与国家标准GB/T1172-1974《黑色金属硬度及强度换算表》中的换 算值不相符合，其有自身的特殊性。根据我国具体的生产实际情况，有必要建立我国自己的淬硬高速钢洛氏硬度和 维氏硬度换算的标准。用附加公式HRC=100-37353/(HV+200)来进行辅助换算可以得到非常精确的结果，该公式在 实际应用中非常方便
洛氏硬度
布氏/洛氏硬度换算表
抗拉强度 布氏硬 度
洛氏硬度
标尺A 60kg 85.6 85.3
85 84.7 84.4 84.1 83.8 83.4
83 82.6 82.2 82.2 81.8 81.3
标尺B 100kg
-
标尺C (约磅/英 硬质合
150kg 寸2)
金球
68
-
3030301kg
67.5
-
72
-
抗拉强度
(约磅/英 寸2)
166,000 160,000 155,000 150,000 145,000 141,000 137,000 133,000 129,000 126,000 122,000 118,000 115,000 111,000
105,000 102,000 100,000 98,000 95,000 93,000 90,000 89,000 87,000 85,000 83,000 81,000 79,000 76,000 73,000 71,000 67,000 65,000 63,000
⑴布氏硬度（HB） 以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载 后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。 ⑵洛氏硬度（HR） 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体 或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料 硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。 ⑶维氏硬度（HV） 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值， 即为维氏硬度值（HV）
洛氏硬度(HRC)、布氏硬度(HB)等硬度换算表
洛氏硬度（HRC）、布氏硬度（HB）等硬度换算表硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC 较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

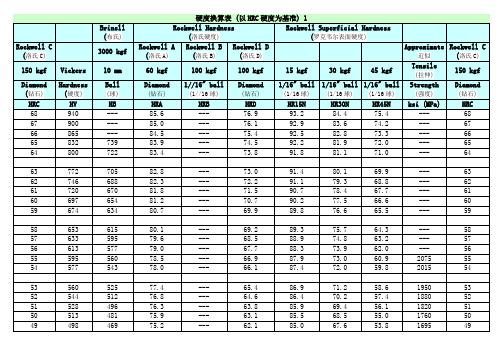

硬度换算表 (以HRC硬度为基准) 1Brinell (布氏)Rockwell Hardness(洛氏硬度)Rockwell Superficial Hardness(罗克韦尔表面硬度)Rockwell C (洛氏C)3000 kgfRockwell A(洛氏A)Rockwell B(洛氏B)Rockwell D(洛氏D)Approximate近似Rockwell C(洛氏C)150 kgf Vickers10 mm 60 kgf100 kgf100 kgf15 kgf30 kgf45 kgf Tensile(拉伸)150 kgfDiamond (钻石)Hardness(硬度)Ball(球)Diamond(钻石)1//16" ball(1//16球)Diamond(钻石)1/16" ball(1/16球)1/16" ball(1/16球)1/16" ball(1/16球)Strength(强度)Diamond(钻石)HRC HV HB HRA HRB HRD HR15N HR30N HR45N ksi (MPa)HRC 68 940 --- 85.6 --- 76.9 93.2 84.4 75.4 --- 68 67 900 --- 85.0 --- 76.1 92.9 83.6 74.2 --- 67 66 865 --- 84.5 --- 75.4 92.5 82.8 73.3 --- 66 65 832 739 83.9 --- 74.5 92.2 81.9 72.0 --- 65 64 800 722 83.4 --- 73.8 91.8 81.1 71.0 --- 6463 772 705 82.8 --- 73.0 91.4 80.1 69.9 --- 63 62 746 688 82.3 --- 72.2 91.1 79.3 68.8 --- 62 61 720 670 81.8 --- 71.5 90.7 78.4 67.7 --- 61 60 697 654 81.2 --- 70.7 90.2 77.5 66.6 --- 60 59 674 634 80.7 --- 69.9 89.8 76.6 65.5 --- 5958 653 615 80.1 --- 69.2 89.3 75.7 64.3 --- 58 57 633 595 79.6 --- 68.5 88.9 74.8 63.2 --- 57 56 613 577 79.0 --- 67.7 88.3 73.9 62.0 --- 56 55 595 560 78.5 --- 66.9 87.9 73.0 60.9 2075 55 54 577 543 78.0 --- 66.1 87.4 72.0 59.8 2015 5453 560 525 77.4 --- 65.4 86.9 71.2 58.6 1950 53 52 544 512 76.8 --- 64.6 86.4 70.2 57.4 1880 52 51 528 496 76.3 --- 63.8 85.9 69.4 56.1 1820 51 50 513 481 75.9 --- 63.1 85.5 68.5 55.0 1760 50 49 498 469 75.2 --- 62.1 85.0 67.6 53.8 1695 49硬度换算表 (以HRC硬度为基准) 2Brinell (布氏)Rockwell Hardness(洛氏硬度)Rockwell Superficial Hardness(罗克韦尔表面硬度)Rockwell C (洛氏C)3000 kgfRockwell A(洛氏A)Rockwell B(洛氏B)Rockwell D(洛氏D)Approximate近似Rockwell C(洛氏C)150 kgf Vickers10 mm 60 kgf100 kgf100 kgf15 kgf30 kgf45 kgf Tensile(拉伸)150 kgfDiamond (钻石)Hardness(硬度)Ball(球)Diamond(钻石)1//16" ball(1//16球)Diamond(钻石)1/16" ball(1/16球)1/16" ball(1/16球)1/16" ball(1/16球)Strength(强度)Diamond(钻石)HRC HV HB HRA HRB HRD HR15N HR30N HR45N ksi (MPa)HRC 48 484 455 74.7 --- 61.4 84.5 66.7 52.5 1635 48 47 471 443 74.1 --- 60.8 83.9 65.8 51.4 1580 47 46 458 432 73.6 --- 60.0 83.5 64.8 50.3 1530 46 45 446 421 73.1 --- 59.2 83.0 64.0 49.0 1480 45 44 434 409 72.5 --- 58.5 82.5 63.1 47.8 1435 4443 423 400 72.0 --- 57.7 82.0 62.2 46.7 1385 43 42 412 390 71.5 --- 56.9 81.5 61.3 45.5 1340 42 41 402 381 70.9 --- 56.2 80.9 60.4 44.3 1295 41 40 392 371 70.4 --- 55.4 80.4 59.5 43.1 1250 40 39 382 362 69.9 --- 54.6 79.9 58.6 41.9 1215 3938 372 353 69.4 --- 53.8 79.4 57.7 40.8 1180 38 37 363 344 68.9 --- 53.1 78.8 56.8 39.6 1160 37 36 354 336 68.4 (109.0) 52.3 78.3 55.9 38.4 1115 36 35 345 327 67.9 (108.5) 51,5 77.7 55.0 37.2 1080 35 34 336 319 67.4 (108.0) 50.8 77.2 54.2 36.1 1055 3433 327 311 66.8 (107.5) 50.0 76.6 53.3 34.9 1025 33 32 318 301 66.3 (107.0) 49.2 76.1 52.1 33.7 1000 32 31 310 294 65.8 (106.0) 48.4 75.6 51.3 32.5 980 31 30 302 286 65.3 (105.5) 47.7 75.0 50.4 31.3 950 30 29 294 279 64.7 (104.5) 47.0 74.5 49.5 30.1 930 29硬度换算表 (以HRC硬度为基准) 3Brinell (布氏)Rockwell Hardness(洛氏硬度)Rockwell Superficial Hardness(罗克韦尔表面硬度)Rockwell C (洛氏C)3000 kgfRockwell A(洛氏A)Rockwell B(洛氏B)Rockwell D(洛氏D)Approximate近似150 kgf Vickers10 mm 60 kgf100 kgf100 kgf15 kgf30 kgf45 kgf Tensile (拉伸)Diamond (钻石)Hardness(硬度)Ball(球)Diamond(钻石)1//16" ball(1//16球)Diamond(钻石)1/16" ball(1/16球)1/16" ball(1/16球)1/16" ball(1/16球)Strength(强度)HRC HV HB HRA HRB HRD HR15N HR30N HR45N ksi (MPa)28 286 271 64.3 (104.0) 46.1 73.9 48.6 28.9 910 28 27 279 264 63.8 (103.0) 45.2 73.3 47.7 27.8 880 27 26 272 258 63.3 (102.5) 44.6 72.8 46.8 26.7 860 26 25 266 253 62.8 (101.5) 43.8 72.2 45.9 25.5 840 25 24 260 247 62.4 (101.0) 43.1 71.6 45.0 24.3 825 2423 254 243 62.0 100.0 42.1 71.0 44.0 23.1 805 23 22 248 237 61.5 99.0 41.6 70.5 43.2 22.0 785 22 21 243 231 61.0 98.5 40.9 69.9 42.3 20.7 770 21 20 238 226 60.5 97.8 40.1 69.4 41.5 19.6 760 20 (18) 230 219 --- 96.7 --- --- --- --- 730 (18)(16) 222 212 --- 95.5 --- --- --- --- 705 (16) (14) 213 203 --- 93.9 --- --- --- --- 675 (14) (12) 204 194 --- 92.3 --- --- --- --- 650 (12) (10) 196 187 --- 90.7 --- --- --- --- 620 (10) (8) 188 179 --- 89.5 --- --- --- --- 600 (8)---(6) 180 171 --- 87.1 --- --- --- --- 580 (6) (4) 173 165 --- 85.5 --- --- --- --- 550 (4) (2) 166 158 --- 83.5 --- --- --- --- 530 (2) (0) 160 152 --- 81.7 --- --- --- --- 510 (0)。
