2012年CAD最新试题
中文版AutoCAD工程制图（2012版）习题答案
中文版AutoCAD工程制图(2012版)答案第2章基本概念与基本操作判断题(1) 启动AutoCAD 2012与启动一般Windows应用程序的方法相同。
(√)(2)AutoCAD 2012的命令和系统变量区分大小写。
(×)(3)AutoCAD图形文件的扩展名是dwt。
(×)(4)AutoCAD 2012可以同时打开多个AutoCAD图形文件。
(√)第3章绘制基本二维图形判断题(1) 用LINE命令可以绘制出一系列直线段。
(√)(2) 可以从指定的点向任意方向绘制射线。
(√)(3)AutoCAD最多可以绘制有1024条边的正多边形。
(√)(4)RECTANG命令允许根据指定的面积绘制矩形。
(√)(5) 用CIRCLE命令的“相切、相切、半径(T)”选项绘制圆时，得到的圆与选择相切对象时的选择位置无关。
(×)(6) 根据包含角绘制圆弧时，包含角有正、负之分。
(√)(7) 点对象只有一种样式。
(×)第4章编辑图形判断题(1) 对于AutoCAD 2012的各种编辑命令，在“选择对象:”提示下均可以用4.1节介绍的所有选择对象方法选择操作对象。
(×)(2) 用COPY命令复制对象后，源对象仍然保留。
(√)(3)AutoCAD 2012的缩放对象操作是相对于指定的基点进行的。
选择的基点不同，对同样的对象执行缩放操作后，所得到新对象的位置也不同。
(×)(4) 偏移操作只是绘制已有直线的平行线。
(×)(5) 镜像对象时，既可以保留源对象，也可以不保留源对象。
(√)(6)TRIM(修剪)和EXTEND(延伸)命令均可以完成相同的功能。
(√)(7) 创建倒角和圆角时，既可以在创建倒角或圆角后直接修剪掉多余的边，也可以保留这些边。
(√)(8) 利用夹点功能可以阵列对象。
(×)第5章线型、线宽、颜色及图层判断题(1)AutoCAD 2012提供了丰富的线型，可以满足工程制图的需求。
模具CAD2012年 A卷及答案
华中科技大学材料科学与工程学院试卷（开卷，A卷）考试科目：模具CAD班级：材控09级考试日期： 2012年07月07日姓名：班级：学号：评分1.CAD系统的硬件不包括以下哪项设备 D 。
A. 计算机主机B. 网络设备C. 虚拟现实输入、输出设备D. 数控机床2.当采用编码法对线段进行裁剪时，下面那条线段一定位于窗口外的是 B 。
A. 线段起点编码1001，终点编码0000B. 线段起点编码1001，终点编码0001C. 线段起点编码1001，终点编码0010D. 线段起点编码1001，终点编码01003. A 是以顶点、边、面等几何元素及其相互间的连接关系来表示形体的一种形体表示方法。
A. 边界表示法B. 体素构造表示法C. 单元分解法D. 体素调用法4.下面那一条性质是B样条曲线具备，但Bezier曲线不具备的性质 A 。
A. 局部性B. 凸包性C. 几何不变性D. 变差缩减性5.几何实体固有的独立运动变量的数目，称为自由度，一条直线的自由度为 B 。
A. 1B. 2C. 3D. 46. C 是利用计算机技术辅助工艺师完成零件从毛坯到成品的设计和制造过程。
A. CADB. CAEC. CAPPD. PDM7.无法通过三维图形直接表达模具设计内容是 B 。
A. 尺寸B. 公差与配合C. 几何形状D.零件的装配位置关系8.下面需要对设计过程进行重组与优化的设计方法 D 。
A. 模具2D设计B. 2D/3D相结合的设计C. 精细化模具设计D.导向式的3D设计9.在模具设计中，下面的零件 C 的位置与制件在模具中的相对位置无关。
A. 凸模B. 凹模C. 凸模固定板D.定位销10.在用UG进行模具设计时，下列哪种技术 B 不用于显示控制。
A. 图层的设置B. 属性设置C. 装配树D.参考集1.采用各自独立的分散系统不能实现系统之间信息的自动传递和交换。
2.齐次坐标就是一个n 维矢量的(n+1)维矢量表示。
AutoCAD 2012练习题目
AutoCAD 2012 國際認證認證考試說明採線上即測即評的方式進行。
學科： 30 題，單複選混合。
實作題： 20 題。
以上題目混合出題，答錯不倒扣。
考試時間： 150 分。
科目種類題數時間及格成績AutoCAD 2012學科-選擇題30 題 (共57 分)150分鐘45 分(79%)總分79 分,至少答對62 分(78.5%)- 學科與術科兩部分皆須達到最低分相加術科-填充題20 題 (共22 分)17 分(77%)如圖所示是使用哪一種選集建立方法來刪除圓？當使用物件鎖點追蹤時，以下哪些是有效的？請選擇所有正確答案。
您必須先設定一個物件鎖點，才可對任何一物件鎖點的點進行追蹤。
您可以利用物件鎖點追蹤，來使用極座標追蹤增量角度。
0、30、60和90度想要將椅子旋轉到最後的目標，您需要指定下列何者？請選擇所有正確答 哪個物件可以被修剪或延伸？請選擇所有正確答案。
哪一種方式可以有效地將物件向右拉伸兩單位？「圓角」指令可以將圓角套用到下列哪些地方？請選擇所有正確答案。
10.A)平行建構線B)平行線C)雲形線D)不同半徑的聚合線「接合」指令會根據選取的物件而變化，哪一個是有效的接合操作？請選11.擇所有正確答案。
A)以單一線條取代兩條共線。
B)封閉被「切斷」之線條的間隙。
C)將弧畫成一個完整的圓形，或將橢圓弧畫成一個完整的橢圓形。
D)您可以使用「接合」指令來將線條、弧線、橢圓弧線與聚合線結合在一起。
右圖中的哪些物件性質已變更？請選擇所有正確答案。
12.A)直徑。
B)半徑。
C)線粗。
D)透明度。
當您使用「Measuregeom」指令的「面積」選項，來查詢聚合線面積時，13.下列何者是有效的？請選擇所有正確答案。
A)A。
B)B。
C)C。
D)D。
當建立或管理圖層時，下列敘述何者為「非」？您可以鎖住圖層，而它們有濃淡設定。
圖層名稱可以使用以下字元：< > / \ " : ;。
的透明度。
您可以設定您不想要在「圖層性質管理員」中出圖的圖層。
2012年CAD最新试题
2012年CAD最新试题CAD阶段试题(环艺专业)一单选题1、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是（ D ）A、拉长B、延伸C、比例D、拉伸2、在下列绘图工具中，哪种工具可以用来绘制变宽度的线（ B ）A、LineB、PlineC、XlineD、Ray3、在AutoCAD 中画出图形“．”的命令是：( A )A、pointB、donutC、hatchD、solid4、对于拉伸命令应用哪种方式建立选择集（ A ）A、交叉选择窗口B、窗口选择C、没关系D、A和B5、要表示离现在4单位远,成37度角的点有( A )A、@4<37B、4，37C、4<37D、37<46、矩形命令产生的矩形是由多条线段组成的( B )A、对B、错C14 D无数条7、下列编辑工具中，能实现“改变位置”的功能的是（ A ）A.移动 B 缩放C打断 D 修剪8 下面哪种对象不能用于offset偏移命令(D)A 直线B 多边形C样条曲线D面域9.多线最多可以设置多少条？(D)A10 B12 C14 D无数条10..AutoCAD提供了( )种标准视点( B )A 9B 10C 11D 1211.Block与WBlock有何区别(D)A 前者是创建块，后者是定义块B 前者是创建块，后者是定义属性块C前者是定义属性块，后者是创建D 前者是创建块，后者是存储块12.使用“Pedit”多线编辑命令将直线、圆弧等多段线添加到打开的多段线端点，应该采用( )选项AA 合并B 闭合C编辑顶点 D 拟合13..为把已存在图形文件的一部分去创建一个独立的图形文件，下列那个命令可以使新文件中仅包括需要的对象？(D)A BLOCKB SA VEC SA VEASD WBLOCK14..如何显示线宽?(B)A 设置 LTSCALE 为 1.B按下状态条上的线宽按钮C设置对象的 CELTSCALE到合适的线宽D选择适当图层地打印机符号15.调用画圆命令的“相切、相切、相切”选项，即用3个相切条件画圆的方法是(A)A 菜单法B 命令按钮法C 在命令输入D任意方法16.若在选择线条和面时多选了，要去掉它该如何操作？(C)A按住ctrl然后点多选的线或面B按住alt然后点多选的线或面C按住shift然后点多选的线或面D按住caps lock然后点多选的线或面17.实体中的拉伸命令和实体编辑中的拉伸命令有什么区别？(C)A没什么区别B前者是对多段线拉伸后者是对面域拉伸C前者是由二维线框转为实体，后者是拉伸实体中的一个面D前者是拉伸实体中的一个面，后者是由二维线框转为实体18.使用“Mledit”多线编辑命令剪切所选的第1条多线与第2条多线交叉重叠的部分，应选择多线编辑工具(C)A T形闭合B 角点结合C 十字结合D拟合19创建旋转曲面的命令是（ A ）A revsurfB rotateC rotate 3D D 3D rotate20Auto CAD中%%p表示(B)A 表示（°）B 表示（±）C 表示(?)D 表示（_）21在Auto CAD中%%c表示(C)A 表示（°）B表示（±） C 表示(?) D表示（_）22.在Auto CAD中%%d表示(A)A表示（°） B 表示（±）C表示(?) D 表示（_）23. Auto CAD中，（）表示输入是直径的特殊代号。

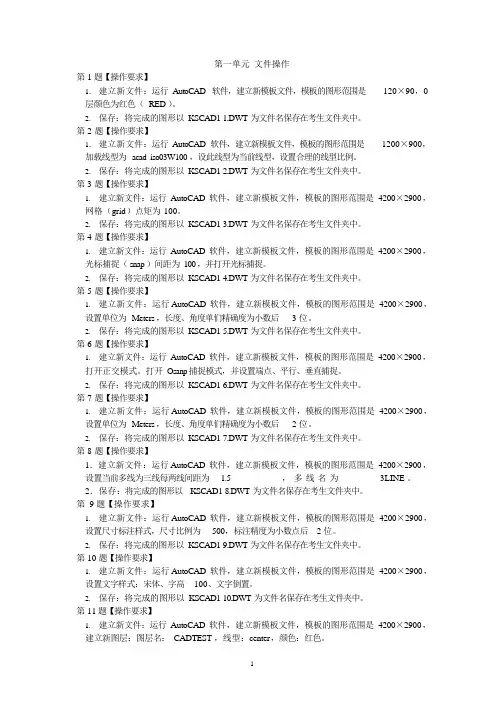

CAD习题汇编(2012)
第一单元文件操作第1 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120×90，0 层颜色为红色（RED ）。
2.保存：将完成的图形以KSCAD1-1.DWT 为文件名保存在考生文件夹中。
第2 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03W100 ，设此线型为当前线型，设置合理的线型比例。
2.保存：将完成的图形以KSCAD1-2.DWT 为文件名保存在考生文件夹中。
第3 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，网格（grid ）点矩为100。
2.保存：将完成的图形以KSCAD1-3.DWT 为文件名保存在考生文件夹中。
第4 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，光标捕捉（snap ）间距为100 ，并打开光标捕捉。
2.保存：将完成的图形以KSCAD1-4.DWT 为文件名保存在考生文件夹中。
第5 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，设置单位为Meters ，长度、角度单们精确度为小数后 3 位。
2.保存：将完成的图形以KSCAD1-5.DWT 为文件名保存在考生文件夹中。
第6 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，打开正交模式。
打开Osanp 捕捉模式，并设置端点、平行、垂直捕捉。
2.保存：将完成的图形以KSCAD1-6.DWT 为文件名保存在考生文件夹中。
第7 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，设置单位为Meters ，长度、角度单们精确度为小数后 2 位。

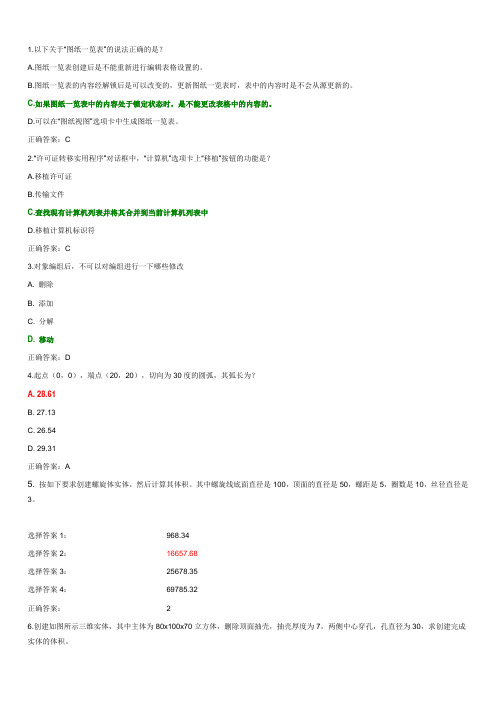

2012_AutoCAD工程师(2级)整理部分答案汇编大全(最新).doc
1.以下关于“图纸一览表”的说法正确的是？A.图纸一览表创建后是不能重新进行编辑表格设置的。
B.图纸一览表的内容经解锁后是可以改变的，更新图纸一览表时，表中的内容时是不会从源更新的。
C.如果图纸一览表中的内容处于锁定状态时，是不能更改表格中的内容的。
D.可以在“图纸视图”选项卡中生成图纸一览表。
正确答案：C2.“许可证转移实用程序”对话框中，“计算机”选项卡上“移植”按钮的功能是？A.移植许可证B.传输文件C.查找现有计算机列表并将其合并到当前计算机列表中D.移植计算机标识符正确答案：C3.对象编组后，不可以对编组进行一下哪些修改A. 删除B. 添加C. 分解D. 移动正确答案：D4.起点（0，0），端点（20，20），切向为30度的圆弧，其弧长为？A. 28.61B. 27.13C. 26.54D. 29.31正确答案：A5. 按如下要求创建螺旋体实体，然后计算其体积。
其中螺旋线底面直径是100，顶面的直径是50，螺距是5，圈数是10，丝径直径是3。
选择答案1：968.34选择答案2：16657.68选择答案3：25678.35选择答案4：69785.32正确答案： 26.创建如图所示三维实体，其中主体为80x100x70立方体，删除顶面抽壳，抽壳厚度为7，两侧中心穿孔，孔直径为30，求创建完成实体的体积。
选择答案1：192515.96选择答案2：192515.97选择答案3：192515.98选择答案4：192515.99正确答案： 37.下面图形中偏移后图形属性没有发生变化的是？选择答案1：多段线选择答案2：椭圆弧选择答案3：椭圆选择答案4：样条曲线正确答案： 18.定义动态块的线性参数，该参数的值集中距离类型有？选择答案1：无选择答案2：增量选择答案3：列表选择答案4：以上都是正确答案： 49.用DIVIDE命令等分一条线段时，该线段上不显示等分点,则可能的原因是：选择答案1：线段太长不可被等分选择答案2：线段太短不可被等分选择答案3：由于点样式设置不当看不到等分点选择答案4：线段存在弧度不可被等分正确答案： 310.如图201010.jpg中，B区域周长为多少？选择答案1：100.554选择答案2：100.654选择答案3：100.754选择答案4：以上都不正确正确答案： 111.使用move移动一个图形，指定移动的基点坐标为（30,80)，第二点位置为（@60<45），则移动后的基点坐标是多少？选择答案1：60,45选择答案2：‘90,135选择答案3：'72.42,135选择答案4：72.42,122.42正确答案： 412.使用Scale命令缩放图形时，在提示输入比例时，输入r，然后指定缩放的参照长度分别为1、2，则缩放后的比例值为？选择答案1： 2选择答案2： 1选择答案3：0.5选择答案4： 4正确答案： 113.将如图所示的图形放大，放大后圆的直径是82.45，则放大后六边形的面积是多少选择答案1：1358.54选择答案2：2567.34选择答案3：4415.43选择答案4：8564.28正确答案： 314.使用编辑命令时，将显示“选择对象”提示，并且十字光标将替换为拾取框。
AutoCAD2012-试题10
科技部国家制造业信息化培训中心准考证号码：————————————————密————————封————————线————————————————身份证号码：姓名：国家制造业信息化三维CAD 认证试题 二维CAD 应用工程师（科目:AutoCAD ） 题 号 一 二 三 四 五 总分 得 分AutoCAD 理论基础题部分一、选择题（20分） 注意：把各题的选项填入下列表格中，否则不得分。
共20分，每小题1分。
题号 1 2 3 4 5 6 7 8 9 10 选项题号 11 12 13 14 15 1617 18 19 20选项1. 用旋转命令“rotate ”旋转对象时： （ B ）A ．必须指定旋转角度B ．必须指定旋转基点C ．必须使用参考方式D ．可以在三维空间缩1. 由平面拉伸为实体的命令是 ( C ）A ．stretchB ．lengthenC ．extrudeD ．extend2. 在执行OFFSET 命令前，必须先设置_______。
( B ）A ．比例B ．距离C ．圆D ．角度3. 既可以绘制直线，又可以绘制曲线的命令是： ( C ）A ．样条曲B ．多线C ．多义线D ．构造线4. 将长度设置长后三为小数点后三位，绘制以下图形，求阴影ABCD 部分的周长和面积？ ( A ）A. 1235.663 135.472B. 1233.863 138.402C. 1236.663 132.472D. 1235.863 136.4024. 将长度精度设置成小数点后三位，绘制以下图形，求BOA 的角度 ( C )A. 21.436。
B. 16.436。
C. 26.436。
D. 36.436。
5. 夹点模式下，不可以对图形执行的操作有？ A. 拉伸对象 B. 移动对象 C. 镜像对象 D. 阵列对象6. 在定义块属性时，要使属性为定值，可选择( )模式 ( B ) A. 不可见 B. 固定 C. 验证 D. 预置7. 在创建块时，在块定义对话框中必须确定的要素为： ( A ) A. 块名、基点、 B. 对象块名、基点、属性 C. 基点、对象、属性 D. 块名、基点、对象、属性8. 模型空间是： ( D ) A. 和图纸空间设置一样 B. 和布局设置一样 C.为了建立模型设定的，不能打印 D. 主要为设计建模用，但也可以打印9. 默认情况下用户坐标系统与世界坐标系统的关系，下面说法正确。
AUTOCAD2012中级
1.下列哪一个命令只能在局部打开的图形中有效A partialoadB layerC styleD load答案 A2.当用户绘制图形时，需要放弃上一步操作时，下列方法错误A 点击“标准”工具栏上的“放弃命令图标”B 删除重新绘制C 采用快捷组合键“Ctrl+z”D 采用简化命令U答案 B3.在“命令”提示下，下列哪种方式不能重复执行上一命令？A 按ENTER键B 按空格键C 按鼠标右键D 按SHIFT+右键答案 D4. 下列哪个选项用于尽最大可能显示所有图形？A ZOOM/范围B ZOOM/全部C ZOOM动态D ZOOM/窗口答案 A5. 用ZOOM命令缩放图形，其操作结果是：A 图形的绝对大小和视觉上的大小均无改变B 图形的绝对大小和视觉上的大小均被改变C 改变图开的绝对大小，不改变视觉上的比例D 不改变图开的绝对大小，只改变视觉上的比例答案 D6.下面哪个选项图形进行动态放大A ZOOM/（D）B ZOOM/（W）C ZOOM/（E）D ZOOM/（A）答案 A7.在动态输入模式下绘制直线时，当提示指定下一点时输入80，然后按逗号（，）键，接下来输入的数值是？A X 坐标值B Y坐标值C Z坐标值D 角度值答案 B8. 坐标“@30<15”中的”30”表示什么?A 该点与原点的连线与X轴夹角为30 度B 该点到原点的距离为30C 该点与前一点的连线与X轴夹角为30度D 该点相对于前一点的距离为30答案 B9. 如下图所示的正方形,边长为50,其A点为(10,10),则B点的坐标正确的是A 相对于A点(@50<30)B 相对于A点(@53.5013.35.0000)C 相对于坐标原点(50.000,25.0000)D 相对于坐标原点(@50<30)答案 A10.如图所示,图中阴影部分的面积是多少?A 11498.668B 1256.637C 12755.305D 10242.031答案 D11 “图层”工具栏中按钮“将对象的图层置为当前”的作用是?A 将所选对象移至当前图层B 将所选对象移出当前图层C 将选中对象所在的图层置当前图层D 增加图层答案 C12. 如图所示，捕捉矩形的中心利用的是？A 对象捕捉B 对象捕捉追踪C 对象捕捉和对象捕捉追踪D 对象捕捉和极轴追踪答案 C13.如果某图层的对象不能被编辑，但能在屏幕上可见，且能捕捉该对象的特殊点和标注尺寸，该图层状态为？A 冻结B 锁定C 隐藏D 块答案 B14. 如图所示，多段线的总长度是多少？A 130.527B 192.306C 179.171D 179.205答案 D15. 以同一点作为正五边形的中心，圆的半径为50，分别用I和C，方式画的正五边形的间距为：A 15.32B 9.55C 7.43D 12.76答案 B16.如图所示的多段线，其起点和终点宽度相等，下列说法正确的是A 使用“pedit”命令选中该多段线后选择“S”命令则度变为一个宽度B 使用“pedit”命令选中该多段线后选择“F”命令则度变为一个宽度C 使用SPLINE命令不能将样条似合多段线转换为真正的样条曲线D 对其使用“EXPL ODE”命令后则其宽度变为0，且为一个图元答案 A17.如图所示，对图形对象进行矩形阵列时，当需要向所选图形的右下方阵列时，应当设置A 行偏移为正，列偏移为正B行偏移为正，列偏移为负C 行偏移为负，列偏移为正D行偏移为负，列偏移为负答案 C18. 如图ac209005.jpg所示红色区域面积？A 125.66B 267.33C 322.78D 547.88答案D19.如图所示的3条直线，选择修剪命令后，点击1、2两条直线，回车后再点击直线3被1、2夹在中间的线段后，出现的结果是A AB BC CD D答案 A20. 如图ap209029.jpg所示控制盘为？A 全导航控制盘B 查看对像控制盘（基本控制盘）C 巡视建筑控制盘（基本控制盘）D 二维导航控制盘答案B21.如图所示画边长都是50的五角星，求阴影部分的面积A 5316.57B 5436.71C 5416.11D 5527.91答案 A22.如图所示，利用COPY命令对其中的圆进行复制操作时，指定圆心作为基点，系统要求指定第二点时直接按ENTER键结束，则复制出的圆心坐标是？A 200100B 100.50C 0.0D 无法复制答案 A23.如图所示，小圆半径为15，则大圆半径为？A 47.883B 48.742C 48.541D 48.151答案 C24 打开图片，其中上侧第二个点距离底边的距离是多少A 25.98B 34.38C 17.32D 28.91答案 A25.如图ap209036.jpg所示正五边形的边长是？A 45.77B 46.24C 47.32D 48.5答案 B26.如图所示，正五边形的内切圆半径R=？A 64.348B 61.937C 72.812D 45答案 B27.将半径10，圆心（70.100）的圆矩形陈列。
CAD取证题20120506
第一单元文件操作题1－1：1、建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，层颜色为红色（RED）。
2、保存：将完成的模板图形以KSCAD1-1DWT为文件名保存在考生文件夹中。
3、请关闭autocad应用软件后再点击进入下一题。
题1－3：1、建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，网格（grid）点距为100，并打开光标捕捉。
2、保存：将完成的图形以KSCAD1-3.DWT为文件名保存在考生文件夹中。
题1－6：1、建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是4200×2900，打开正交模式。
打开对象捕捉（Osanp）模式，并设置端点、平行、垂直捕捉。
2、保存：将完成的模板图形以KSCAD1-6.DWT为文件名保存在考生文件夹中。
第二单元简单图形绘制题2-11、建立新图形文件：建立新图形文件，绘图区域为100×100。
2、绘图：绘制一个长为60、宽为30的矩形；在矩形对角线交点处绘制一个半径为10的圆；在矩形下边线左右各1/8处绘制圆的切线；再绘制一个圆的同心圆，半径为5，完成后的图形参见【样张】。
3、保存：将完成的图形以KSCAD2-1.DWG为文件名保存在考生文件夹中。
题2-31、建立新图形文件：建立新图形文件，绘图区域为240×200。
2、绘图：绘制一个两轴长分别为100及60的椭圆。
椭圆中绘制一个三角形，三角形三个顶点分别为：椭圆上四分点、椭圆左下四分之一椭圆弧的中点以及椭圆右四分之一椭圆弧的中点。
绘制三角形的内切圆，完成后的图形见【样张】。
3、保存：将完成的图形以KSCAD2-4.DWG为文件名保存在考生文件夹中。
图2-1样张图2-3 样张题2-41、建立新图形文件：建立新图形文件，绘图区域为420×297。
2、绘图：绘制一个宽为10、外圆直径为100的圆环；在圆中绘制箭头，箭头尾部宽为10，箭头起始宽度（圆环中心处）为20；箭头的头尾与圆环的水平四分点重合；绘制一个直径为50的同心圆。
2012年电子CAD考试试题及答案
第一题抄画电路原理图按照题目要求新建设计项目文件1.PrjPcb，并按要求保存在相应的文件夹中。
新建原理图文件，文件名为1.SchDoc；下一步画表格，设置文档参数，将文档明细表前的勾去掉。
按要求，在实用工具栏中，选择放置直线画表格，选择放置文本字符串填写表中内容。
抄画原理图，X键左右翻转，Y键上下翻转。
图1-1 电路原理图生成材料清单。
电器规则检测。
二、集成库的制作设计集成元件库SN74LS38N.IntLib原理图元件库文件名为1.SchLib，零件封装库文件名为2.Pcblib。
在元件库中查找SN74LS38，点击右键，点Edit Component,复制，粘贴，删去别名和多余的VCC,GND，只留一组，并将其零件编号都改为‘0’。
添加器件中文描述其图为封装库设计，在2.Pcblib中，选工具新元件元件封装向导设计双列直插式零件封装DIP14,看懂给的外形图，正确填写焊盘尺寸，焊盘间距。
最后的图最后编译生成集成元件库SN74LS38N.IntLib。
三、电路原理图设计及PCB制作原理图PCB板设置PCB布线规则设置全板的安全间距为10mi设置不同性质的走线宽度：设定布线优先等级设置电路板布线为双面板形式以最短距离方式实施布线用自动布线命令对全板布线，对必要的标注性文字进行添加。
电路原理图ERC电气规则检测及电路PCB板信息DRC检测。
工具设计规则检查运行设计规则检查，看是否有错误，若有，则点右键交叉探索。
生成制板所需Gerber File和NC Drill FilesGerber File，层，选使用过的层。
NC Drill Files心得体会经过近段时间的学习，巩固了自己以前的知识，还学到了许多新的知识。
大大提高了自己的绘图速度，对 Protel DXP 这门软件的理解也有了进一步的加深。
虽然自己进会设计简单的电路，但在过程中我也学到了很多东西，包括一些基本的布线原则和别人的布线思路，并且现在已经基本拥有独立设计能力。
