《漏电保护器介绍》

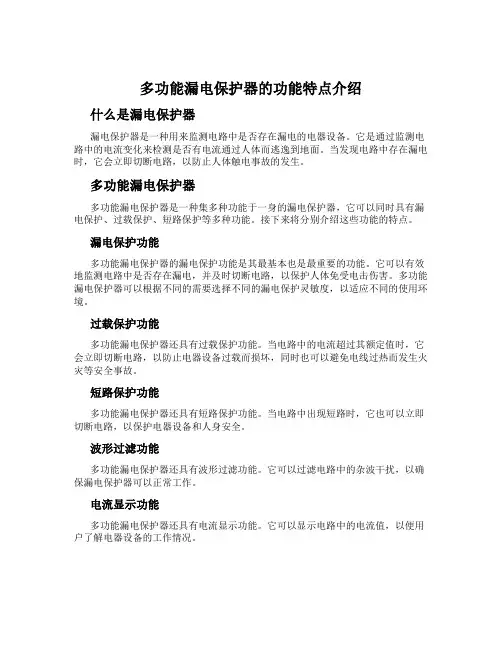

多功能漏电保护器的功能特点介绍
多功能漏电保护器的功能特点介绍
什么是漏电保护器
漏电保护器是一种用来监测电路中是否存在漏电的电器设备。
它是通过监测电路中的电流变化来检测是否有电流通过人体而逃逸到地面。
当发现电路中存在漏电时，它会立即切断电路，以防止人体触电事故的发生。
多功能漏电保护器
多功能漏电保护器是一种集多种功能于一身的漏电保护器，它可以同时具有漏电保护、过载保护、短路保护等多种功能。
接下来将分别介绍这些功能的特点。
漏电保护功能
多功能漏电保护器的漏电保护功能是其最基本也是最重要的功能。
它可以有效地监测电路中是否存在漏电，并及时切断电路，以保护人体免受电击伤害。
多功能漏电保护器可以根据不同的需要选择不同的漏电保护灵敏度，以适应不同的使用环境。
过载保护功能
多功能漏电保护器还具有过载保护功能。
当电路中的电流超过其额定值时，它会立即切断电路，以防止电器设备过载而损坏，同时也可以避免电线过热而发生火灾等安全事故。
短路保护功能
多功能漏电保护器还具有短路保护功能。
当电路中出现短路时，它也可以立即切断电路，以保护电器设备和人身安全。
波形过滤功能
多功能漏电保护器还具有波形过滤功能。
它可以过滤电路中的杂波干扰，以确保漏电保护器可以正常工作。
电流显示功能
多功能漏电保护器还具有电流显示功能。
它可以显示电路中的电流值，以便用户了解电器设备的工作情况。
结论
多功能漏电保护器具有多种保护功能，可以有效地保护人身安全和电器设备，适用于各种不同的使用环境。
其功能特点明显，可靠性高，是一种值得信赖的安全保护设备。
漏电保护器工作原理
漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，其主要功能是在电气设备发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。
本文将详细介绍漏电保护器的工作原理及其五个主要部分。
一、漏电保护器的工作原理：1.1 漏电保护器的基本原理：漏电保护器通过检测电路中的漏电电流来实现其工作。
当电流通过正常回路时，进入和离开电路的电流应该是相等的。
而当电流通过人体或漏电时，部分电流会绕过正常回路，导致进入和离开电路的电流不相等。
漏电保护器利用这个原理来检测漏电情况并切断电源。
1.2 漏电保护器的感应线圈：漏电保护器内部的感应线圈起着关键作用。
感应线圈通过电流互感作用，将电路中的电流转化为磁场信号。
当电路中存在漏电时，感应线圈会感应到磁场的变化，并产生相应的信号。
1.3 漏电保护器的触发器：漏电保护器的触发器是控制切断电源的关键元件。
当感应线圈产生的信号超过预设的阈值时，触发器会迅速切断电源，以保护人身安全。
触发器通常采用电磁式或电子式设计，能够在极短的时间内切断电源，确保人体不会受到电击。
二、漏电保护器的五个主要部分：2.1 电源接口：漏电保护器通常与电源接口相连，将电源输入到设备中。
电源接口应具备良好的绝缘性能，以防止电流通过接口导致漏电。
2.2 感应线圈：感应线圈是漏电保护器的核心部件，负责感应电路中的电流变化。
感应线圈通常由铜线绕制而成，具备良好的导电性能和磁场感应能力。
2.3 触发器：触发器是漏电保护器的关键元件，负责判断感应线圈产生的信号是否超过阈值。
触发器通常由电磁或电子元件构成，能够在瞬间切断电源，确保人身安全。
2.4 切断装置：切断装置是漏电保护器的一部分，其作用是在触发器判断漏电时切断电源。
切断装置通常采用开关或继电器等元件，能够迅速切断电路，以防止漏电事故的发生。
2.5 信号指示器：信号指示器是漏电保护器的一个重要组成部分，用于指示漏电保护器的工作状态。
通常采用LED灯或指示灯来表示电路是否正常工作，以便及时发现故障并采取相应措施。
漏电保护器解读
漏电保护器解读漏电保护器，简称漏电开关，又叫漏电断路器。
它主要是用来在设备发生漏电故障时，以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
一、漏电保护器的原理漏电保护器的工作原理，当被保护设备！或电源设备出来过载或短路时，主开关中的热磁脱扣器完成延时或瞬时脱扣动作。
从而切断电源起到过载或短路保护作用。
当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器动作，从而切断电源起到漏电和触电保护作用。
二、漏电保护器的主要技术参数额定漏电动作电流（IΔn）它表示在规定的条件下，漏电保护器必须动作的漏定电流值。
漏电不动作电流（IΔn0）它表示在规定的条件下，漏电保护器不动作的电流值。
漏电分断时间相对应的漏电保护器额定漏电动作电流的最大分断时间。
极限不动作时间漏电动作电流和漏电分断时间以及极限不动作时间的漏电保护器的全部漏电动作特性。
分断时间级别根据漏电分断时间划分的等级标准。
额定电流分断能力（Icn）它表示漏电保护器能分断的最大短路电流值。
三、漏电保护器的检测与使用漏电保护器的外形尺寸应与现场安装的条件（如配电箱、开关箱、各种电器具等狭小空间）相适应，漏电保护器的额定不动作电流应不小于电气线路或设备的正常泄漏电流的最大值的2倍。
漏电保护器应装设在配电箱、开关箱靠近负载的一侧，且不得用于启动电气设备的操作。
漏电保护器在第一次投入运行前，应用试验按钮试验跳闸的可靠性，以后应每月不少于一次的定期检查。
其方法：按动试验按钮三次，其动作应正确无误。
漏电保护器因故障跳闸后，必须查明原因，消除故障后才可重新合闸，严禁强行合闸。
漏电保护器（如考虑到电源时中性点接地电网，则零序电流互感器所检测的电流，应为三相电流的矢量和）的漏电保护开关。
若被保护设备接地运行，则三相电流的矢量和为零，漏电保护器不会动作。
漏电保护器的配置及选用介绍
漏电保护器的配置及选用介绍漏电保护器是一种用于保护电气设备和人身安全的装置。
它的主要作用是在电路出现漏电时，能够自动切断电源，以避免电流对人体造成危害，或者电气设备受到短路或火灾的损坏。
漏电保护器的分类漏电保护器目前主要分为两种类型：便携式漏电保护器和固定式漏电保护器。
便携式漏电保护器通常用于户外或者特殊工作场合，比如在施工现场或者工厂中使用，它的特点是体积小、重量轻、安装方便，可以随时、随地使用，是一种非常便捷的漏电保护装置。
固定式漏电保护器则通常安装在家庭、办公室、商铺等固定场所中，它的特点是能够长期保持稳定的使用状态，使用寿命较长。
漏电保护器的配置漏电保护器的配置通常需要注意以下几点：电气负载在配置漏电保护器时，需要考虑电气负载的大小。
电气负载通常可以通过电气设备的额定功率、电流等参数来确定。
漏电流漏电流是指电路中由于绝缘损坏或其他原因引起的漏电电流。
在配置漏电保护器时，需要考虑漏电流的大小，以确定选用合适的漏电保护器。
灵敏度漏电保护器的灵敏度可以根据需要进行调整，通常可以通过漏电保护器上的调节装置来实现。
在配置漏电保护器时，需要注意确定所需的灵敏度级别。
动作时间漏电保护器的动作时间是指漏电保护器在监测到漏电后，多长时间内能够切断电源。
在配置漏电保护器时，需要根据所需的动作时间来选择合适的漏电保护器。
漏电保护器的选用在选用漏电保护器时，需要特别注意以下几点：保护额定电流漏电保护器的保护额定电流是指漏电保护器可以保护的最大电流。
在选用漏电保护器时，需要根据电气设备的额定电流来确定所需的保护额定电流。
保护额定电压漏电保护器的保护额定电压是指漏电保护器可以保护的最大电压。
在选用漏电保护器时，需要根据所需的保护额定电压来确定选用的漏电保护器。
灵敏度级别漏电保护器的灵敏度级别是指漏电保护器对漏电流的监测灵敏度，灵敏度级别越高，越能够及时监测漏电流并切断电源。
在选用漏电保护器时，需要根据所需的灵敏度级别来确定选用的漏电保护器。

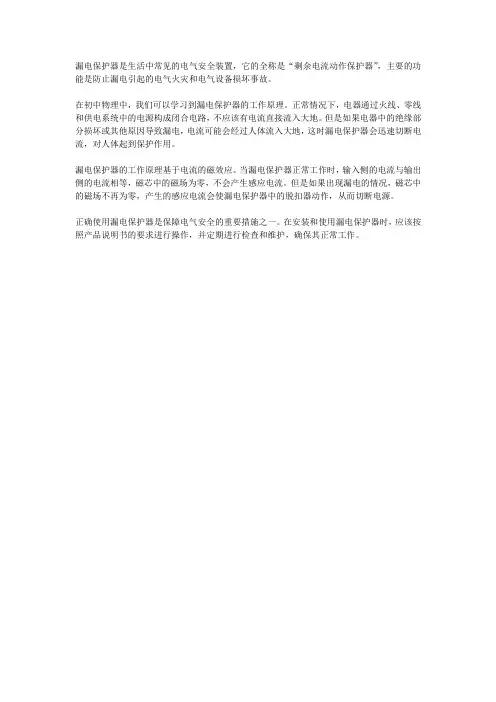

漏电保护器初中物理
漏电保护器是生活中常见的电气安全装置，它的全称是“剩余电流动作保护器”，主要的功能是防止漏电引起的电气火灾和电气设备损坏事故。
在初中物理中，我们可以学习到漏电保护器的工作原理。
正常情况下，电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
但是如果电器中的绝缘部分损坏或其他原因导致漏电，电流可能会经过人体流入大地，这时漏电保护器会迅速切断电流，对人体起到保护作用。
漏电保护器的工作原理基于电流的磁效应。
当漏电保护器正常工作时，输入侧的电流与输出侧的电流相等，磁芯中的磁场为零，不会产生感应电流。
但是如果出现漏电的情况，磁芯中的磁场不再为零，产生的感应电流会使漏电保护器中的脱扣器动作，从而切断电源。
正确使用漏电保护器是保障电气安全的重要措施之一。
在安装和使用漏电保护器时，应该按照产品说明书的要求进行操作，并定期进行检查和维护，确保其正常工作。
漏电保护器的型号含义
漏电保护器的型号含义漏电保护器是一种用来保护电器设备和人身安全的电器。
漏电保护器的功能是在电路发生漏电时，能够及时切断电源，避免漏电造成的危害。
在家庭和工业生产中，漏电保护器的使用非常普遍，但是很多人并不知道如何选择合适的漏电保护器型号规格。
本文将详细介绍常见的漏电保护器型号规格及其使用方法。
一、漏电保护器的基本原理漏电保护器是一种电气保护装置，通过检测电路中的漏电电流来保护电器设备和人身安全。
漏电保护器的基本原理是利用电路中的漏电电流来触发漏电保护器的动作，从而切断电源，避免漏电造成的危害。
漏电保护器的动作时间一般在0.1秒以内，能够有效地保护电器设备和人身安全。
二、漏电保护器的型号规格漏电保护器的型号规格是指漏电保护器的额定电流、额定电压、额定断路能力等参数。
不同的漏电保护器型号规格适用于不同的电路环境和电器设备。
常见的漏电保护器型号规格包括以下几种：1.电流型漏电保护器电流型漏电保护器是一种根据电路中漏电电流大小来触发动作的漏电保护器。
电流型漏电保护器的额定电流一般在10mA~500mA之间，适用于家庭和办公室等低压电路环境。
2.电压型漏电保护器电压型漏电保护器是一种根据电路中漏电电压大小来触发动作的漏电保护器。
电压型漏电保护器的额定电压一般在220V~380V之间，适用于工业生产和大型建筑等高压电路环境。
3.带过载保护的漏电保护器带过载保护的漏电保护器是一种可以同时保护电路过载和漏电的电器保护装置。
带过载保护的漏电保护器的额定断路能力一般在6kA~10kA之间，可以有效地保护电器设备和人身安全。
三、如何选择合适的漏电保护器型号规格选择合适的漏电保护器型号规格需要考虑以下几个因素：1.电路环境不同的电路环境需要选择不同的漏电保护器型号规格。
家庭和办公室等低压电路环境一般选择电流型漏电保护器，而工业生产和大型建筑等高压电路环境一般选择电压型漏电保护器。
2.电器设备不同的电器设备需要选择不同的漏电保护器型号规格。
如何正确使用漏电保护器
如何正确使用漏电保护器漏电保护器是一种常用的保护电气设备的装置，它能及时检测到电路出现漏电现象并切断电源，保护电气设备和人身安全。
正确使用漏电保护器不仅能保障安全，还能延长电气设备的使用寿命。
本文将介绍如何正确使用漏电保护器。
什么是漏电保护器漏电保护器是一种电气装置，主要用于检测电气设备是否出现漏电现象，其英文名为Residual Current Device，缩写为RCD。
漏电保护器通过检测电流是否平衡来判断是否存在漏电，当电路出现漏电时，漏电保护器会立刻切断电源，防止电击事故的发生。
漏电保护器通常被安装在电路的起点或是接线盒处。
漏电保护器的作用漏电保护器的主要作用就是检测和保护电器设备和使用者的安全。
漏电保护器能够在电路出现漏电时及时检测到漏电现象并切断电源，保障使用者的人身安全。
在某些情况下，电气设备本身会出现漏电现象，如果没有安装漏电保护器就会对人身安全和电气设备的寿命带来很大的危害。
漏电保护器的安装能够全面保障电气设备和使用者的安全。
如何正确使用漏电保护器正确使用漏电保护器需要从以下几个方面入手：1.安装漏电保护器的安装需要按照规范进行，安装时应遵循以下要求：•漏电保护器应安装在电路的起点处；•漏电保护器的额定电流应当大于接入电路的总电流；•漏电保护器应与主电源之间采用专业的接线方式；•漏电保护器应定期进行检测和保养。
2.检测和保养漏电保护器的检测和保养是保障漏电保护器正常工作的关键，需要进行以下几项工作：•定期使用专业仪器对漏电保护器进行检测；•检查漏电保护器的保护功能是否正常；•对漏电保护器进行清洁和维护；•定期检查漏电保护器的接线。
3.日常使用在漏电保护器的日常使用中，应该注意以下几个方面：•检查漏电保护器是否处于正常工作状态；•在使用电气设备时应该注意不要将电气设备浸入水中或者在潮湿的环境中使用；•不要在使用电气设备时使用双手或湿手接触电源开关和插头；•不要将电气设备放置在易燃、易爆的环境中；•定期检查电线是否磨损，如发现应及时更换。
电流动作型漏电保护器的主要参数
电流动作型漏电保护器的主要参数1. 介绍电流动作型漏电保护器（RCD）是一种用于检测和保护电气设备和人员安全的重要装置。
它能够监测电路中的漏电情况，并在检测到漏电时迅速切断电源，以防止触电事故的发生。
本文将详细介绍电流动作型漏电保护器的主要参数。
2. 主要参数2.1 额定漏电动作时间（I△n）额定漏电动作时间是指在额定工作条件下，漏电保护器从检测到漏电到切断供电的时间。
根据国际标准，额定漏电动作时间通常为30毫秒、100毫秒或300毫秒。
2.2 额定工作电压（Ue）额定工作电压是指漏电保护器能够正常工作的最高工作电压。
通常情况下，额定工作电压为230V、400V或690V。
2.3 额定频率（f）额定频率是指漏电保护器设计用于工作的标准频率。
在大多数国家，标准频率为50Hz或60Hz。
2.4 额定电流（In）额定电流是指漏电保护器能够正常工作的额定电流范围。
根据不同的应用需求，额定电流通常有10mA、30mA、100mA、300mA等多种选择。
2.5 动作特性动作特性是指漏电保护器在不同漏电电流下的动作情况。
根据国际标准，漏电保护器的动作特性分为四类：A型、AC型、F型和B型。
•A型：适用于对人身安全要求较高的场所，如住宅区、商业区等。
其动作电流一般为30mA。
•AC型：适用于对人身安全要求较高但存在一定量的谐波干扰的场所，如工业区、大型商场等。
其动作电流一般为30mA。
•F型：适用于对设备和设施安全要求较高的场所，如医院、实验室等。
其动作电流一般为10mA。
•B型：适用于对设备和设施安全要求极高的场所，如核电站等。
其动作电流范围较广。
2.6 隔离开关功能隔离开关功能是指漏电保护器在动作时能否切断漏电回路的功能。
一些高级漏电保护器具有隔离开关功能，可以在动作时同时切断漏电回路，以提高安全性。
2.7 防护等级（IP等级）防护等级是指漏电保护器的外壳对固体物体和水的防护能力。
常见的防护等级有IP20、IP40、IP65等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 按功能区分可分为漏电继电器、漏电开关和漏电保 护插座。按原理可分为电磁式和电子式；按动作时 间可分为瞬时动作式和延迟动作式；按使用方式可 分为固定式和移动式；按功能多样性可分为单一功 能和多功能漏电保护器。
.
☆ 漏电继电器、漏电开关和漏电保护插座
❖ （1）漏电继电器。只具备检测、判断功能，不具备开闭主电路功能。 ❖ （2）漏电开关。同时具备检测、判断、执行功能。它是漏电继电器和开关的结
根据保护器的工作原理，可分为电压型、脉冲型和电流型三种。目 前前两种已经淘汰，应用广泛的是电流型漏电保护器，所以下面主要介 绍电流型的保护器。
.
漏电保护器简介
☆ 漏电保护器结构
❖ 漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机 构。检测元件是由零序互感器组成，检测漏电电流，并发出信号。放大 环节是将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置 或电子装置），构成电磁式保护器或电子式保护器。执行机构是指收到 信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护 电路脱离电网的跳闸部件。
.
漏电保护器简介
正常情况下，三相负荷 电流和基本平衡，零序 互感器二次线圈无输出。 当发生触电时，破坏了 平衡，使二次线圈输出 信号。这个信号经过放 大、比较元件判断，如 达到预定动作值，即发 执行信号给执行元件动 作掉闸，切断电源。
.
电流型漏电保护器原理
.
❖ 正常情况下，不管三相负载平衡与否，同一时刻4根线的电流和(矢量和)都为零， 4根线的合成磁通也为零，故零序电流互感器的次级线圈没有输出信号。 当火线对地漏电时，如图中人体触电时，触电电流经大地和接地装置回到中 性点。这样同一时刻4根线的电流和不再为零，产生了剩余电流，剩余电流使铁 芯中有磁通通过，从而互感器的次级线圈有电流信号输出。互感器输出的微弱电 流信号输入到电子放大器6进行放大，放大器的输出信号用作晶闸管7的触发信号， 触发信号使晶闸管导通，晶闸管的导通电流流过脱扣器线圈8使脱扣器动作而将 主开关2断开。压敏电阻5的阻值随其端电压的升高而降低，压敏电阻的作用是稳 定放大器6的电源电压。
❖ (2)自动重合闸漏电保护器是指跳闸后几秒钟内能自动重新合闸一次或二次的漏 电保护器。这种漏电保护器提高了供电可靠性，一般不会增加人体触电的危害性， 因为跳闸后人体即可摆脱电源。
❖ (3)过热保护漏电保护器用于电热器具，同时实现了漏电和过热保护。 ❖ (4)智能漏电保护器 正常漏电电流的变化是缓慢的，而触电电流是突然产生的，
❖ (1)固定式漏电保护器 固定式漏电保护器已经实现了模块化(积木式)和模数化
(占2个模数，36mm)，能安装在标准导轨上，用于配电室、 配电箱、开关箱中。 ❖ (2)移动式漏电保护器
移动式漏电保护器有电源插头，能插在电源插座上，可 供移动式设备临时使用。
.
☆ 多功能漏电保护器
❖ (1)漏电保护断路器是指漏电保护器和小型低压断路器结构一体化的多功能组合 电器，已经广泛采用。
合体。 ❖ （3）漏电保护插座。将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
.
.
.
☆ 电磁式和电子式漏电保护器
❖ (1)电磁式漏电保护器 只采用电磁机构、没有电子电路、零序电流互感器的输 出信号直接输入到脱扣器或继电器的漏电保护器称电磁式漏电保护器。电磁式漏 电保护器要求零序电流互感器的输出信号要足够大。电磁式漏电保护器的特点是： 构造简单，抗干扰能力强，抗雷电等引起的过电压能力强，可靠性较高；但对零 序电流互感器和脱扣器的加工要求高，从而成本高，没有分级保护所需要的延时 特性，灵敏度较低。欧洲等国家普遍采用电磁式漏电保护器，我国较少采用。
❖ (2)电子式漏电保护器 同时采用电磁机构和电子电路的漏电保护器称电子式漏 电保护器。电子式漏电保护器的特点大体上和电磁式相反。总的说来，电子式漏 电保护器的价格低，性能也较好，更适宜推广应用，我国普遍采用电子式漏电保 护器。
.
☆ 瞬时式和延迟式漏电保护器
❖ (1)瞬时式漏电保护器检测到漏电信号能立刻动作的漏电保 护器称瞬时式漏电保护器，其动作时间要求在0.1s以内。瞬 时式漏电保护器用于末级(终端)保护场合，如施工现场的开 关箱、家庭配电箱。
❖ (2)延迟式漏电保护器检测到漏电信号后延迟一定时间动作 的漏电保护器称延迟式漏电保护器，其延迟动作时间有分为 0.2s，0.4s，0.8s，1.0s，1.5s，2s，新型漏电保护器的延 迟动作时间无级可调。延迟式漏电保护器用于分级保护场合， 如施工现场的总配电箱、楼宇的总配电箱。
.
☆ 固定式和移动式漏电保护器
根据这个规律智能漏电保护器能把正常漏电电流和触电电流区分开来，能随着正 常漏电电流的变化自动调整漏电动作电流，从而减少了误动和拒动现象，提高了 供电可靠性。 ❖ (5)全电流型漏电保护器适用于交流、平滑直流和脉动直流。
.
☆ 漏电保护器工作原理
漏电保护器简介
❖ 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保 护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感 器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回 方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。 由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置 处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流， 此漏电电流经人体，大地，工作接地，返回变压器中性点（并未经电流互感器）， 致使互感器中流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线 圈中产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器 限定的动作电流值时，自动开关脱扣，切断电源。
漏电保护器
.
内容
◎ 漏电保护器简介 ◎ 漏电保护器应用
.
漏电保护器简介
☆ 漏电保护器定义
漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，漏电 保护器（漏电保护开关）是一种电气安全装置。将漏电保护器安装在低 压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时， 就立即在限定的时间内动作自动断开电源进行保护。
