载荷谱

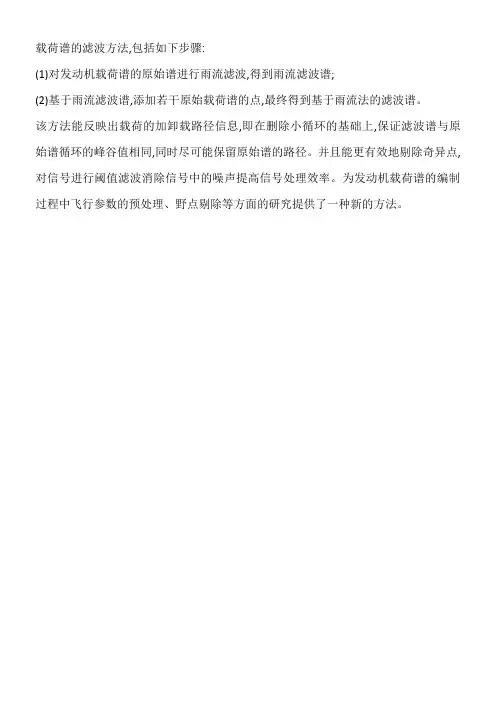

载荷谱滤波方法
载荷谱的滤波方法,包括如下步骤:
(1)对发动机载荷谱的原始谱进行雨流滤波,得到雨流滤波谱;
(2)基于雨流滤波谱,添加若干原始载荷谱的点,最终得到基于雨流法的滤波谱。
该方法能反映出载荷的加卸载路径信息,即在删除小循环的基础上,保证滤波谱与原始谱循环的峰谷值相同,同时尽可能保留原始谱的路径。
并且能更有效地剔除奇异点,对信号进行阈值滤波消除信号中的噪声提高信号处理效率。
为发动机载荷谱的编制过程中飞行参数的预处理、野点剔除等方面的研究提供了一种新的方法。

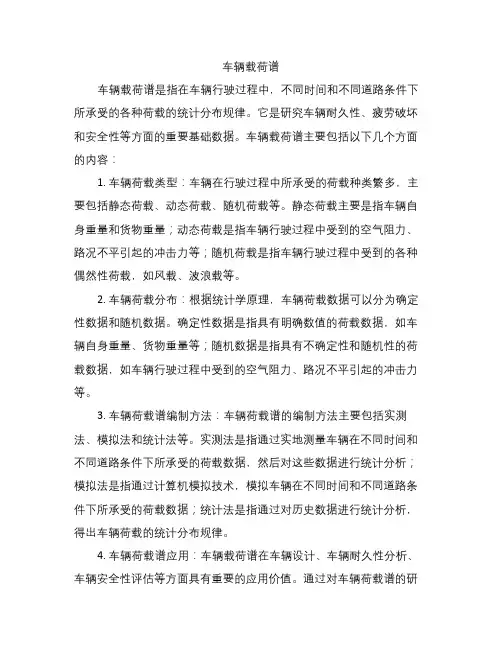

车辆载荷谱
车辆载荷谱
车辆载荷谱是指在车辆行驶过程中，不同时间和不同道路条件下所承受的各种荷载的统计分布规律。
它是研究车辆耐久性、疲劳破坏和安全性等方面的重要基础数据。
车辆载荷谱主要包括以下几个方面的内容：
1. 车辆荷载类型：车辆在行驶过程中所承受的荷载种类繁多，主要包括静态荷载、动态荷载、随机荷载等。
静态荷载主要是指车辆自身重量和货物重量；动态荷载是指车辆行驶过程中受到的空气阻力、路况不平引起的冲击力等；随机荷载是指车辆行驶过程中受到的各种偶然性荷载，如风载、波浪载等。
2. 车辆荷载分布：根据统计学原理，车辆荷载数据可以分为确定性数据和随机数据。
确定性数据是指具有明确数值的荷载数据，如车辆自身重量、货物重量等；随机数据是指具有不确定性和随机性的荷载数据，如车辆行驶过程中受到的空气阻力、路况不平引起的冲击力等。
3. 车辆荷载谱编制方法：车辆荷载谱的编制方法主要包括实测法、模拟法和统计法等。
实测法是指通过实地测量车辆在不同时间和不同道路条件下所承受的荷载数据，然后对这些数据进行统计分析；模拟法是指通过计算机模拟技术，模拟车辆在不同时间和不同道路条件下所承受的荷载数据；统计法是指通过对历史数据进行统计分析，得出车辆荷载的统计分布规律。
4. 车辆荷载谱应用：车辆载荷谱在车辆设计、车辆耐久性分析、车辆安全性评估等方面具有重要的应用价值。
通过对车辆荷载谱的研
究，可以更好地了解车辆在实际使用过程中的荷载分布规律，为车辆的设计和评估提供更为科学、准确的数据支持。
道路载荷谱
道路载荷谱分析与应用引言：道路载荷谱是指道路上运行车辆所产生的负荷的一种统计学描述，它是研究道路结构强度和耐久性的重要依据。
本文将从道路载荷谱的定义与特点、载荷谱的采集与处理、载荷谱的应用等方面进行阐述，以期对道路工程和车辆设计提供一定的指导与参考。
一、道路载荷谱的定义与特点：道路载荷谱是通过对道路上不同种类和不同速度的车辆进行实测及统计分析得到的，它描述了车辆在道路上运行时所产生的荷载情况。
道路载荷谱的特点主要有以下几个方面：1.时变性：道路载荷谱是时间的函数，反映了车辆荷载随时间的变化规律。
2.随机性：道路载荷谱的采集和分析结果受到多种因素的影响，具有一定的不确定性和随机性。
3.非线性：道路载荷谱中包含了多种频率分量，具有多种振动特性，不能简单地用线性模型来描述。
二、载荷谱的采集与处理：道路载荷谱的采集是通过在实际道路上安装传感器设备，对不同种类、速度的车辆进行实时监测，记录车辆通过时的载荷数据，并进行统计分析。
载荷谱的处理主要包括数据校正、滤波、降阶处理等步骤，以获得更加准确、可靠的载荷谱数据。
三、载荷谱的应用：1.道路工程：道路载荷谱是评估和设计道路结构强度和耐久性的重要依据，能够指导道路工程项目中的材料选用、结构设计和施工质量控制等工作，以提高道路的使用寿命和运行安全性。
2.车辆设计：道路载荷谱可用于对轮胎、悬挂系统、车轮等车辆部件的设计与优化，以提高车辆的运行性能和舒适性，并保证车辆在长期运行中的安全性和可靠性。
3.结构抗震设计：道路载荷谱的频谱特性与地震荷载的频谱相似，因此可作为结构抗震设计中的一种地震荷载输入，用于评估结构的抗震性能和可靠性。
4.路面维护与管理：道路载荷谱可以帮助道路管理部门进行路面状况评估和维护计划的制定，合理配置资源，延缓路面损坏和破坏进程，降低维护成本，并提升道路服务水平。
结论：道路载荷谱是道路工程和车辆设计中的重要参数，它能够从实测数据中有效地描述和反映车辆在道路上的荷载情况，具有广泛的应用价值。
路谱载荷谱
路谱载荷谱
路谱载荷谱是指在道路行驶过程中，车辆所承受的随机振动载荷的统计分布。
这种载荷对于车辆的结构和部件会产生一定的影响，因此对于车辆的设计和可靠性评估具有重要意义。
路谱载荷谱是通过采集车辆在各种道路条件下的行驶数据，包括车辆的加速度、速度、位移等信号，并对这些信号进行统计分析和处理，得到的路谱载荷谱可以反映车辆在不同道路条件下的振动特性。
路谱载荷谱的应用范围非常广泛，包括车辆设计、可靠性评估、故障诊断等方面。
在车辆设计方面，路谱载荷谱可以用于评估车辆的结构和部件的强度和刚度，以及预测车辆在不同道路条件下的性能和耐久性。
在可靠性评估方面，路谱载荷谱可以用于评估车辆的各个部件的可靠性，以及预测车辆在不同道路条件下的故障率和维修周期。
在故障诊断方面，路谱载荷谱可以用于识别车辆的故障模式和原因，以及预测车辆在不同道路条件下的故障发展趋势。
路谱载荷谱的采集和处理是一项非常复杂的工作，需要采集大量的数据并进行统计分析。
为了得到准确的路谱载荷谱，需要选择合适的统计方法和工具，并对数据进行清洗和处理，以去除异常值和噪声。
同时，还需要对路谱载荷谱进行验证和校准，以确保其准确性和可靠性。
总之，路谱载荷谱是车辆设计和可靠性评估的重要工具之一，可以用于评估车辆的结构和部件的性能和耐久性，以及预测车辆在不同道路条件下的性能和故障率。
为了得到准确的路谱载荷谱，需要采集大量的数据并进行统计分析，同时还需要对路谱载荷谱进行验证和校准。
正弦载荷谱
正弦载荷谱：原理、应用与优化一、引言正弦载荷谱是一种描述交变载荷的数学模型，广泛应用于工程领域。
它以正弦函数为基础，通过调整振幅、频率和相位等参数，模拟各种实际工况下的交变载荷。
正弦载荷谱对于研究材料疲劳、结构强度和设备寿命等方面具有重要意义。
本文将详细介绍正弦载荷谱的原理、应用以及优化方法。
二、正弦载荷谱的基本原理正弦载荷谱以正弦函数为基础，描述交变载荷随时间的变化规律。
其数学表达式为：F(t) = F_mean + F_amp * sin(2πft + φ)其中，F_mean为平均载荷，F_amp为载荷振幅，f为频率，φ为相位角。
根据实际需要，可以调整这些参数来模拟不同的交变载荷工况。
三、正弦载荷谱在工程中的应用1. 材料疲劳研究通过正弦载荷谱，可以对材料进行疲劳试验，研究其在交变载荷作用下的疲劳性能。
这对于航空、汽车等行业的材料选择和结构设计具有重要意义。
2. 结构强度分析正弦载荷谱可用于分析结构在交变载荷作用下的强度。
通过对结构进行有限元分析，可以预测其在实际工作条件下的应力分布和变形情况，从而评估结构的可靠性。
3. 设备寿命预测根据正弦载荷谱，可以对设备进行寿命预测。
通过分析设备在交变载荷作用下的损伤累积过程，可以估算其使用寿命，为设备维护和更换提供依据。
四、正弦载荷谱的优化方法为了更好地模拟实际工况，需要对正弦载荷谱进行优化。
常用的优化方法包括：1. 多段正弦载荷谱拟合通过将实际载荷历程分解为多个正弦载荷谱的组合，可以更准确地模拟复杂工况。
这种方法需要根据实际数据进行拟合，以确定各段正弦载荷谱的参数。
2. 幅值调制与频率调制为了模拟实际工况中的非平稳过程，可以采用幅值调制和频率调制技术对正弦载荷谱进行优化。
通过调整振幅和频率随时间的变化规律，可以更好地反映实际载荷的动态特性。
3. 随机过程模拟在某些情况下，实际载荷可能具有随机性。
为了模拟这类工况，可以将正弦载荷谱与随机过程相结合，生成随机正弦载荷谱。
载荷谱数据处理方法
载荷谱数据处理方法载荷谱是指一段时间内物体所承受的力、压力、振动或其他形式的载荷的统计特性。
在工程领域中，载荷谱数据处理是一项重要的任务，它有助于评估和预测材料的耐久性、结构的可靠性以及设备的寿命。
本文将介绍一些常见的载荷谱数据处理方法。
首先，载荷谱数据的收集是处理的第一步。
可以通过传感器或仪器来采集实际工况中的载荷数据。
采集到的数据可以是时间域数据，即载荷随时间变化的曲线；也可以是频域数据，即载荷在不同频率上的分布。
在处理时间域数据时，最常用的方法是统计分析。
主要包括平均值、方差、标准差、峰值等统计量的计算。
通过对载荷谱数据进行统计分析，可以获得载荷的统计特性，例如均值和标准差可以反映载荷的平均水平和波动程度。
另一个重要的处理方法是周期性分析。
周期性分析主要通过傅里叶变换将时间域数据转换为频域数据。
频域数据可以提供载荷在不同频率上的成分和能量分布情况。
常用的周期性分析方法包括傅里叶变换、功率谱密度函数和自相关函数等。
对于频域数据，常用的处理方法有滤波和降阶。
由于实际工况中的载荷往往包含大量的噪声和杂波，因此需要对频域数据进行滤波处理，以提取感兴趣的载荷成分。
常用的滤波方法包括高通滤波、低通滤波和带通滤波等。
另一个常见的处理方法是降阶。
降阶是指通过分析载荷谱数据，将其表示为少量的载荷模态或载荷历程。
通过降阶处理，可以减少数据的维度，简化数据分析的计算量，并提取载荷谱中的主要特征。
此外，还可以将载荷谱数据进行模式识别和分类。
模式识别是指通过对载荷谱数据进行特征提取和分类，将不同类型的载荷进行识别和区分。
常用的模式识别方法包括主成分分析、聚类分析和支持向量机等。
最后，载荷谱数据的可视化也是一种常用的处理方法。
通过将载荷谱数据绘制成图表，可以直观地展示载荷的变化规律和分布特征。
常用的可视化方法包括时间域波形图、频域功率谱图、雨流计数图等。
综上所述，载荷谱数据处理是评估和预测材料、结构和设备性能的关键环节。
载荷谱
载荷谱载荷谱是整机结构或零部件所承受的典型载荷时间历程，经数理统计处理后所得到的表示载荷大小与出现频次之间关系的图形、表格、矩阵和其他概率特征值的统称。
机械结构部件多是在交变载荷作用下服役，因为载荷的变化，结构材料内部的应力应变也在发生变化，从而导致裂纹的产生、扩张，发生断裂，这个过程就是疲劳失效，大多数机械部件的失效都是疲劳失效。
载荷谱的研究对疲劳失效有很大作用。
载荷谱是进行可靠性设计的依据，是零部件结构定寿、延寿和动力学仿真、有限元分析等计算机辅助设计的先决条件，也是作为结构疲劳试验、强化试验、加速寿命试验和可靠性试验的基础。
一般机械产品，其载荷谱的编制流程如下：(1) 载荷样本数据的获取载荷数据一般通过产品现场工作时实测的途径来获取。
(2) 平稳性检验通过实测方法获得的载荷数据往往是一种随机过程，而在随机过程分析中，一组数据是否为平稳和历态的，对其进行统计处理所采用的方法是不相同的，因此需对试验获得的载荷数据进行平稳性分析。
(3) 无效幅值的去除测试获得的载荷数据中有许多载荷值小的循环，将不能构成疲劳损伤的小量载荷循环去除即为无效幅值的去除。
通过对无效幅值进行压缩和去除可以缩短试验时间，同时降低试验费用。
(4)载荷循环的统计计数将载荷-时间历程转化为系列载荷循环的过程叫做“计数法”。
在进行疲劳寿命分析时，常常以载荷-时间历程的损伤量为依据，对统计计数结果进行加速编辑。
(5) 总体分布的估计通过雨流计数法对随机载荷进行计数得到的是载荷均值和载荷幅值，之后进行统计处理得到二元（均值和幅值）随机变量的联合分布矩阵，采用二维（幅值和均值）函数进行分布参数的估计。
分布函数获得后，利用假设检验对幅值和均值分布函数进行检验，最后分析二者的相关性，确定最优分布模型。
不同的机械产品，其载荷谱的采集及编制方法均有所不同。
在对汽车零部件疲劳失效研究中，通常采集关键部位（如稳定连接杆、横拉杆等）的应变载荷和加速度信号作为载荷数据。
载荷谱文档
载荷谱1. 载荷谱的定义载荷谱是指描述物体或结构所受到的力、力矩、压力等载荷在一定时间内的变化规律。
它是工程领域中重要的参数，用于分析和设计各种结构的性能和安全性。
载荷谱可以用于疲劳分析、结构优化设计、可靠性评估等方面。
2. 载荷谱的分类2.1 静载荷谱静载荷谱是指物体或结构所承受的常数或变化缓慢的载荷，例如常重荷载、自重荷载等。
静载荷谱可以通过工程规范、设计要求或实测得到。
2.2 疲劳载荷谱疲劳载荷谱是指物体或结构所承受的反复变化的载荷。
疲劳载荷谱通常由实际工况中获取的载荷数据统计得到，例如车辆行驶时的颠簸、波浪作用等。
2.3 冲击载荷谱冲击载荷谱是指物体或结构所承受的短暂而强烈的载荷，通常是突发事件引起的。
冲击载荷谱可以用于分析结构的抗冲击能力，例如地震、爆炸等。
3. 载荷谱的测量与分析3.1 载荷传感器为了获得准确的载荷数据，需要使用载荷传感器对物体或结构进行测量。
常见的载荷传感器包括应变片、力传感器、加速度传感器等。
这些传感器可以将物理载荷转化为电信号，并通过数据采集系统进行记录和分析。
3.2 载荷谱分析方法载荷谱分析方法包括频域分析和时域分析两种。
•频域分析是将载荷信号转换为频域表示，通过傅立叶变换将信号分解为不同频率成分。
常用的频域分析方法有傅立叶变换、功率谱密度分析等。
•时域分析是以时间为基准，直接观察和分析载荷信号的时变特征。
常用的时域分析方法有波形分析、峰值分析、时序分析等。
4. 载荷谱的应用载荷谱在工程领域中有着广泛的应用。
•在机械工程中，载荷谱可用于确定机械零部件的使用寿命和可靠性，优化设计和材料选用。
•在航空航天领域，载荷谱可以用于分析飞机在不同飞行阶段和工况下的受力情况，评估结构疲劳损伤和飞行安全性。
•在建筑工程中，载荷谱可以用于评估建筑物在地震、风吹等自然灾害和人员活动下的承载能力和稳定性。
•在汽车工程中，载荷谱可以用于评估车辆在不同路况和行驶速度下的受力情况，指导车身设计和悬挂系统调校。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
载荷谱
载荷谱是整机结构或零部件所承受的典型载荷时间历程，经数理统计处理后所得到的表示载荷大小与出现频次之间关系的图形、表格、矩阵和其他概率特征值的统称。
机械结构部件多是在交变载荷作用下服役，因为载荷的变化，结构材料内部的应力应变也在发生变化，从而导致裂纹的产生、扩张，发生断裂，这个过程就是疲劳失效，大多数机械部件的失效都是疲劳失效。
载荷谱的研究对疲劳失效有很大作用。
载荷谱是进行可靠性设计的依据，是零部件结构定寿、延寿和动力学仿真、有限元分析等计算机辅助设计的先决条件，也是作为结构疲劳试验、强化试验、加速寿命试验和可靠性试验的基础。
一般机械产品，其载荷谱的编制流程如下：
(1) 载荷样本数据的获取
载荷数据一般通过产品现场工作时实测的途径来获取。
(2) 平稳性检验
通过实测方法获得的载荷数据往往是一种随机过程，而在随机过程分析中，一组数据是否为平稳和历态的，对其进行统计处理所采用的方法是不相同的，因此需对试验获得的载荷数据进行平稳性分析。
(3) 无效幅值的去除
测试获得的载荷数据中有许多载荷值小的循环，将不能构成疲劳损伤的小量载荷循环去除即为无效幅值的去除。
通过对无效幅值进行压缩和去除可以缩短试验时间，同时降低试验费用。
(4) 载荷循环的统计计数
将载荷- 时间历程转化为系列载荷循环的过程叫做“计数法”。
在进行疲劳寿命分析时，
常常以载荷- 时间历程的损伤量为依据，对统计计数结果进行加速编辑。
（5）总体分布的估计
通过雨流计数法对随机载荷进行计数得到的是载荷均值和载荷幅值，之后进行统计处理得到二元（均值和幅值）随机变量的联合分布矩阵，采用二维（幅值和均值）函数进行分布参数的估计。
分布函数获得后，利用假设检验对幅值和均值分布函数进行检验，最后分析二者的相关性，确定最优分布模型。
不同的机械产品，其载荷谱的采集及编制方法均有所不同。
在对汽车零部件疲劳失效研究中，通常采集关键部位（如稳定连接杆、横拉杆等）的应变载荷和加速度信号作为载荷数据。
对采集的加速度信号，常用于统计分析（如最大值、最小值、平均值、均方根和方差等的统计对比）及功率谱密度函数来描述其频率特性。
对采集的应力-应变时间载荷数据，经
过雨流计数法得到各应力大小与循环次数的统计结果,最后应用累积损伤理论分析方法计算
疲劳寿命与安全使用寿命。
汽车载荷谱多是基于损伤量进行的室内试验载荷谱编制。
在进行汽车零部件设计时，要进行零部件室内疲劳寿命试验，而由于零部件使用寿命很长，在室内试验时，需要采用加速试验的方法。
对汽车载荷谱的加速编辑，计算原始信号的时间- 损伤分布图,对应变-时间信号用雨流
计数法计算损伤,然后对照时间- 损伤分布图，移去原始应变信号中无损伤或小于某一门槛值的信号片段,再插入一个递减或连接信号（常用半余弦曲线代替）,避免在连接处有一个突然
的信号跳跃。
在完成载荷谱加速编辑后，对加速信号应用到室内疲劳试验，在保证一定损伤量时，试验时间将大大缩短。
汽车载荷谱对汽车设计、疲劳寿命研究有着重要的意义，对汽
车产品的改进、新产品的开发与产品质量检查等有极大的作用。
在对机床载荷分析时，通常采集机床的主轴转速、切削力、扭矩、主轴电机额定功率、最大进给速度、快速移动加速度等信号采集，其中以主轴转速谱、切削力谱和扭矩谱为主要采集分析对象。
实际运行过程中数控机床的受载情况与一般机械产品不同，数控机床切削工况种类繁多，机床载荷是一个连续的随机过程，可利用统计方法对载荷数据加以整理，并对其进行某种分布拟合，通过分布假设检验，用频率图、累
积频率分布图、矩阵图或数学表达式来表示。
对采集的载荷数据，为得到更有价值的载荷谱，机床载荷谱主要用于建立其最优分布模型，来指导机床室内可靠性试验。
采集机床载荷信号，可通过采集主轴电流信号来推算切削力和扭矩，也可获得载荷试验的工艺参数后，利用切削力经验公式计算得到切削力，进而得到切削扭矩。
由于机床在加工过程中，每个工步时间段切削力和扭矩近似不变为恒定值，因而机床切
削力谱可视为间断的、不连续信号，不同于其他机械产品载荷数据为连续信号，则雨流计数
法不能对机床切削力进行幅值和均值计算。
机床切削力的载荷循环计数，假定在切削参数不变时，切削力为恒定值，根据疲劳损伤理论，将每个进给量视为一次载荷循环，为了使编制的载荷谱更具有代表性，采用相对载荷和相对载荷循环次数描述机床的载荷，即变化载荷与最大切削载荷的比值为相对载荷和载荷循环次数与总循环次数的比值为相对载荷循环次数。
对采集的相对载荷及相对载荷循环次数建立分布模型，先根据采样数据初选几种常用分布模型，然后进行参数估计，最后进行拟合优度检验。
常用的统计分布模型有Gaussian 分布、Fourier 级数分布、贝塔分布、对数正态分布、伽玛分布、威布尔分布等。
初步选定分布模型后，须对选定的各种模型分别进行参数估计，常用的参数估计方法有点估计和区间估计两种，其中点估计法又可分为极大似然法、矩法、图估计法以及最小二乘法。
在综合分析的基础上，多采用多元线性回归方法和模拟退火优化方法进行参数估计。
最后利用柯尔莫戈洛夫检验方法、数据包络分析方法等进行拟合优度检验，对出现的一种载荷谱同时通过几种分布模型拟合优度检验的情况，采用模糊综合决策分析方法对统计分布模型进行优选以确定符合采样数据的最佳分布模型。
分析得到机床载荷分布模型用于室内试验加载载荷时，采用程序载荷试验方法。
程序载荷试验是由若干个幅值不等的等幅载荷按一定的顺序加载，然后再重复该加载顺序若干遍，直到达到一定的载荷循环次数或者对试验对象造成破坏为止。
将按真实次序排列的载荷时间
历程代替实际的时间历程，满足两者造成的损伤度相同，而与相邻峰之间经历的时间无关。
试验对象的损伤
只与载荷幅值和频次有关，而真实的时间尺度则无关紧要。
在研究载荷谱适用于室内疲劳试验分析机械产品零部件使用寿命时，不同机械产品其载荷谱采集及编制方法不同，但多是以损伤量为基准，分析载荷幅值及载荷循环次数的统计分布关系，建立并优化幅值与频次的统计关系，得到适用于疲劳试验分析的载荷谱。
