多媒体触摸查询系统通用版安装说明 共25页
安装设置说明

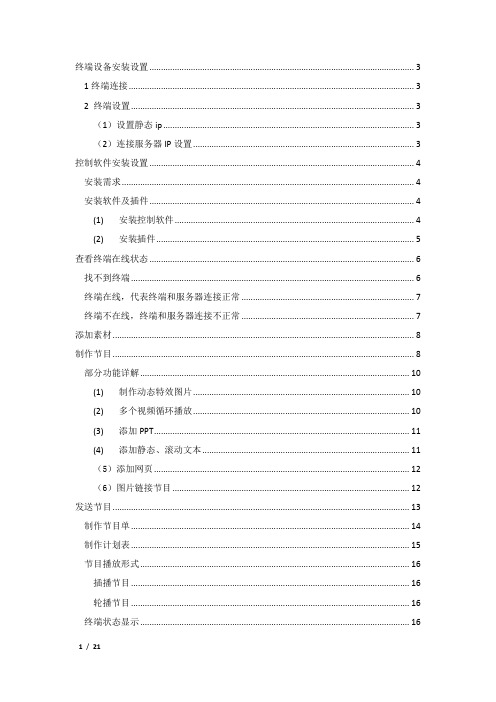

终端设备安装设置 (3)1终端连接 (3)2 终端设置 (3)（1）设置静态ip (3)（2）连接服务器IP设置 (3)控制软件安装设置 (4)安装需求 (4)安装软件及插件 (4)(1)安装控制软件 (4)(2)安装插件 (5)查看终端在线状态 (6)找不到终端 (6)终端在线，代表终端和服务器连接正常 (7)终端不在线，终端和服务器连接不正常 (7)添加素材 (8)制作节目 (8)部分功能详解 (10)(1)制作动态特效图片 (10)(2)多个视频循环播放 (10)(3)添加PPT (11)(4)添加静态、滚动文本 (11)（5）添加网页 (12)（6）图片链接节目 (12)发送节目 (13)制作节目单 (14)制作计划表 (15)节目播放形式 (16)插播节目 (16)轮播节目 (16)终端状态显示 (16)下载状态 (16)播放计划列表 (17)停止播放计划 (17)终端监控 (17)终端文件清理 (18)重发播放计划 (18)终端指令接收状 (18)远程设置终端参数 (19)修改终端音量 (19)终端下载限速 (19)对接触摸系统 (20)远程修改终端连接的服务器IP (20)定时开关机 (20)远程开机重启 (20)修改终端名称 (20)多用户权限管理 (20)添加多用户 (21)分配用户管理系统的权限 (21)把终端分配给不同用户管理 (21)终端设备安装设置1终端连接(1)连接好显示屏，不同显示接口按照显示设备配置说明配置(2)插好网线(3)终端通电2 终端设置（1）设置静态ip终端默认为自动获取IP，插上USB键盘，等待设备完全启动后，按键盘数字”2”键，进行终端网络设置。
(1)按键盘→键选择“以太网”,按键盘回车键进入(2)按键盘↓键选择高级配置，进入IP设置(3)因为默认为动态分配、设置静态ip时，需要取消动态分配。
取消动态分配后，完整填写下面IP地址，网关，网络掩码，DNS1。
触摸查询系统使用手册
联智通达触摸查询系统使用手册1.概述联智通达触摸查询系统采用最先进的信息发布与触控技术相融合，让人们在进行简单的触控查询的同时还可以看到丰富多彩的信息发布画面，了解更多资讯。
联智通达触摸查询系统可提高使用单位的服务档次和服务质量，优化服务环境，为服务对象提供方便，相对地减轻工作人员的劳动强度。
2.终端安装及操作说明1.1配置和安装1.1.1.操作系统配置1.设置显示器分辨率，分辨率设置为1024×768；2.至少将硬盘分为两个区，一个是C驱，一是D驱；3.修改系统设置，设置为自动登录，启动中不能出现登录屏幕；4.修改网络属性，网卡设置为指定IP地址，具体地址将统一分配；5.修改区域和语言设置，删除系统中所有的中文输入法；6.修改系统升级功能，改为禁用自动升级；7.关闭系统防火墙功能；8.安装查询终端设置目录下的0-Font\msyh.ttf。
（微软雅黑字体，直接将其复制到C:\Windows\Fonts目录下即可）9.安装查询终端设置目录下1-FlexGrid\1.bat。
（安装MSFlexGrid组件，双击运行即可）10.安装查询终端设置目录下1 - FlexGrid\VB6CONTROLS.REG 。
（导入MSFlexGrid组件注册表项目，双击导入注册表，确认即可）11.安装查询终端设置目录下2-install_flash_player_active_x.exe。
（Flash Player组件，默认安装即可）12.安装查询终端设置目录下3-WindowsInstaller-KB893803-v2-x86.exe。
（Windows XP系统的安装管理程序补丁，默认安装即可）13.安装查询终端设置目录下4 - sqlncli.msi。
（SQL Native Client数据库专用驱动程序，默认安装即可）注：每个查询终端的IP地址都是由系统集成商统一规划指定的，设备进入现场配置环节，务必确保IP地址正确配置。
电视电脑触摸一体机使用说明书(内置版)
.
16
• 三、保修内容： 1.产品自购买之日起，可享受３年质保（液晶屏保修一年）。第一年为
无偿服务，免收人工费，免收更换配件费，整机配件保修一年。第二年和第
三年为有偿服务，免收人工费，只收更换配件成本费。 2.保修时，该机由客户送到购买时经销商处，由经销商统一返回工厂进
行维修。
•
3.因产品使用问题或产品超过保修期进行的换机或维修，保修服务时间
2.重新安装触摸驱动程序
.
19
很高兴您能使用我们的产品，请对 我们的工作提出您的宝贵意见！
.
20
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
入不合适电压、雷击、高温、进水、机械损坏、摔坏、化学药物腐蚀、面板
划伤或破裂等。 ７.产品因自然因素和不可抗的自然力量如地震、洪水、泥石流、火灾、
战争等造成的损坏。
.
17
• 五、其它：
•
因各地销售政策不同，售后服务在以上政策基础上有增加或改动
的，以销售合同中售后部分相关约定条款为准。本公司保留最终解释权。
.
15
五、售后服务支持
• 尊敬的用户：
•
感谢您选用我公司的产品，我公司将按照《中华人民共和国消费
者权益保护法》的有关规定及我公司对用户的真诚承诺，凭产品保修卡及购
买时的发票，为您提供下列售后服务：
• 一、包退内容： 自购买之日起7天内，只要您不满意我们的机器，在保证机器外包和机器
外观良好无污染不影响二次销售的前提下，我们均无条件接受您的退货要求。
因非机器质量引起的退货，公司不予承担运费！ 二、包换内容：
１.自购买之日起三个月内如存在机器本身的质量问题，我公司免费对产 品进行更换并承担往返运费。
多媒体信息发布系统说明书
多媒体信息发布系统V5.0操作手册第一章：系统简介第一节、系统介绍多媒体信息发布系统是利用显示屏将企业宣传、实时通知全方位展现出来的一种高清多媒体显示技术。
系统是将音视频、电视画面、图片、动画、文本、文档、网页、流媒体、数据库数据等组合成一段段精彩的节目，并通过网络将制作好的节目实时的推送到分布在各地的媒体显示终端，从而将精彩的画面、实时的信息资讯在各种指定场所全方位的完美展现在所需的群众眼前。
第二节、系统组成多媒体信息发布系统由：服务器控制端、网络平台、终端网络播放器、显示设备四部分组成。
1.服务器控制端：节目制作、节目管理、节目发布、终端管理、系统管理等2.网络平台：终端访问服务器的网络的通道，系统支持多个网络平台，主要支持：局域网、广域网、DDN专网、无线WI-FI、3G、ADSL等网络3.网络多媒体播放器：播放服务器端发送的，视频、图片、文字、网页，office文档，PDF文档、FLASH、天气等多种素材4.显示设备:包括液晶显示器/电视（LCD）、等离子电视（PDP）、微显示电视（DLP）、全彩LED大屏幕、CRT电视、投影仪、多屏幕拼接电视墙等第三节：系统运行环境1、服务器硬件运行环境➢CPU ：Intel 双核2.0 GHz或以上➢内存：2GB内存或以上➢硬盘：320GB硬盘空间大小或以上2、服务器软件运行环境➢操作系统： windowsXP/2003/ Win7/（推荐windows server 2008,win7）➢IE浏览器：IE 8/9（推荐IE8）第二章：系统安装第一节、终端安装调试一、嵌入式终端播放终端设置由供应商出厂默认安装，用户根据网络环境可设置本机ip和服务器ip即可，其他不同设置。
1.设置以太网静态ip地址终端默认为自动获取IP，插上USB键盘，等待设备完全启动后，按键盘数字”2”键，进行终端网络设置。
(1)按键盘→键选择“以太网”,按键盘回车键进入(2)按键盘↓键选择高级配置，进入IP设置(3)因为默认为动态分配、设置静态ip时，需要取消动态分配。
多媒体查询系统
多媒体查询系统说明第一章环境与系统安装1.1 运行环境硬件环境本软件属多媒体查询系统，内含动画音乐视频及大量图片，因此对主机配置要求相对较高。
我们建议的硬件环境：CPU为PIII900或赛扬1G内存为128M2D或3D显示卡、显存为16M可用硬盘空间为20M上要求有声卡、CDROM软件环境中文WIN2000或中文WIN XP平台。
* 为确保系统正常运行，运行系统前请安装office2000或office2003; WindowsMidia player 9.0以上版本维护工具：为便于日常的系统中文档维护、更新、用户最好自己安装Flash、Photoshop、Gif动画制作工具。
操作系统参数设置：1、系统显示分辨率设置为1024×768象素。
方法：进入[显示属性]菜单的[设置]模块中,将屏幕区域设置为1024×768象素。
（如图1.1.1）图1.1.12、显示字体大小设置为“小字体”。
方法：进入‘显示属性’菜单的‘设置’模块中，点击‘高级’按键，在显示字体大小的下拉菜单中选择“小字体”。
（如图1.1.2）图1.1.23、将屏幕保护设置为“无”。
方法：进入[显示属性]菜单的[屏幕保护程序]模块中，在屏幕保护程序的下拉菜单中选择[（无）]。
如图1.1.3图1.1.31.2 安装与卸载安装将光盘放入光驱内，运行光盘；安装多媒体触摸查询系统。
进入光盘根目录，运行SETUP安装程序，根据提示，进行安装。
卸载如需卸载本系统，请进入WINDOWS控制面板，单击添加及删除程序图标，选中［多媒体触摸查询系统］，单击添加删除按键即可。
启动系统安装完毕后，会在WINDOWS的开始菜单中生成一个组，组名叫“多媒体触摸查询系统”，单击[多媒体触摸查询系统]就可以启动主程序了。
第二章系统结构介绍用户在安装完毕后，在安装目录中下有MEDIA、PIC、内容文件夹等文件夹。
2.1 MEDIAMEDIA目录中存放SWF格式和JPG格式的屏保演示文件MP3格式背景音乐文件及视频文件,不可删除。
多媒体触摸互动系统 多媒体互动信息发布系统 多媒体互动系统
多媒体触摸互动信息发布系统MediaDisp系统方案书系统介绍《多媒体触摸互动信息发布系统》是一种以信息输出播放为目的，以信息发布传递为主导的软件系统。
它通过将文本，图片，动画，视频，音频有机组合，实时的形成一段段连续的画面，并通过现有的各种显示设备，播放给人们观看，向人们传达各种宣传信息。
它采用了CS结构，主从式体系，借助于现有的通讯网络，将信息传送到网络内的任何地方并播放输出。
多媒体触摸互动信息发布系统系统拓扑图多媒体触摸互动信息发布系统是通过内部局域网管理分布在网络上的各个播放终端。
系统采用一台电脑控制多台播放终端机，每台终端机连接一个或多个液晶电视的工作方式。
工作模式A：在系统操作员的电脑上安装“发布端”软件，用于制作节目、而后发布节目到播放端。
在连接液晶电视的播放终端机上安装“播放端”软件，用于接收来自发布端的节目，接收后自动播放。
操作员可在发布端上对各播放终端进行各种远程控制。
有些高端应用需求需要在中心机房部署一些服务器，用于给播放端提供如实时信息、在线流媒体、数据库查询等服务。
播放端在播放时会根据节目的要求自动联入指定服务器，获取相关数据然后用于播放。
典型应用如：在线视频播放。
系统组成《多媒体触摸互动信息发布系统》由发布端、网络平台、播放端和显示终端部分组成。
其中发布端、播放端由我们的软件构成。
发布端发布端由节目设计模块，节目预览模块，节目发布模块这三部份组成。
1。
节目设计模块是一种交互式可视化编辑器，所见即所得，用于完成节目的编排工作。
一个节目由多个场景组成，场景就是一种版面格式，它由多个节目组件构成。
我们提供了30多种组件，组件的使用非常简单。
节目组件主要有：艺术文字，滚动文字，上游文本，图片，效果图片，视频，Flash动画，背景音乐，日历，时钟，表格，数据库访问组件，Office文档组件等。
通过使用这些组件可以快速的制作出高表现力的播放节目。
2。
节目预览模块用于对设计好的节目进行预览观察，以便于及早发现节目中的不足之处。
绿色班班通多媒体互动教学系统硬件安装与使用手册
“绿色班班通”多媒体互动教学系统安装与使用手册上海华师京城高新技术开发有限公司目录1、交互式电子白板 (1)（1）构造与连接 (1)（2）电子笔构造及按钮说明 (1)（3）交互式电子白板的维护及注意事项 (1)①板面 (1)②电磁感应笔 (2)2、短焦距投影仪 (2)（1）外观视图及接口和快捷按钮的简介 (2)（2）遥控器按钮名称 (3)（3）启动 (4)（4）信号切换 (4)（5）使用菜单 (4)（6）投影图像调节（例如：梯形校正，宽高比） (5)（7）关闭 (7)（8）灯泡的更换 (7)（9）维护及注意事项 (7)①开机 (7)②关机 (8)③防尘 (8)④镜头保养 (8)⑤清洁投影机外壳 (8)3、扩音系统 (8)有源音箱和麦克风 (8)①接口和连接 (8)②麦克风的调节 (10)4、电脑主机 (11)（1）外观及接口和按钮的名称 (11)（2）连接（白板、投影仪、扩音系统、键鼠） (11)（3）维护及注意事项 (13)5、设备开关流程 (13)l开启步骤 (13)l关闭步骤 (13)绿色班班通多媒体互动教学系统硬件安装与使用手册1、交互式电子白板（1）构造与连接▲屏体（外观尺寸 85 寸） ▲USB 连接线 ▲电子笔 ▲白板软件白板 USB 线方口 端与主板连接白板 USB 线扁口 端与电脑连接华师京城交互式电子白板由屏体、USB 线、电子笔、白板软件等组成，在电子白板的右侧背面有一个主板，USB 线将主板与电脑进行连接，通过 USB 线传输数据信号以及为电子白板供电。
（2）电子笔构造及按钮说明鼠标右键功能 按钮（3）交互式电子白板的维护及注意事项①板面切勿使用化学制剂直接擦拭；可使用拧干的洁净棉制湿布轻轻擦拭，但不要有液体流入白板边缘的 边槽内，以防损坏电路。
绿色班班通多媒体互动教学系统硬件安装与使用手册②电磁感应笔应由专人保管，并及时更换笔中电池。
2、短焦距投影仪（1）外观视图及接口和快捷按钮的简介正面/顶面背面/底面1.灯罩； 2.外部控制面板； 3.通风口（热空气出口）； 4.快速释放按钮； 5.镜头盖； 6.调焦圈； 7.通风口（冷空气入口）； 8.前红外线遥控传感器； 9.投影镜头； 10.A C 电源插口； 1.K en s i g t o 防盗锁孔； 12.后调节支脚； 13.吊装孔； 14.后红外线遥控传感器； 15.R J 45L A N 输入插口； 16.R S 23控制端口； 17.R G B 信号输出插口； 18.H D M I 输入端口； 19.R G B （P C ） /分量视频； （Y P b r /Y C b r ）信号输入插口； 20.S -视频输入插口； 视频输入插口；21.音频（左/右）输入插口； 2.音频输入插口； 音频输出插口； 23.12V D C 输出端子；（用于触发电动屏幕或照明控制等外 部设备，有关这些设备的连接请咨询经 销商）24.扬声器格栅。
触摸屏安装说明A
触摸屏安装说明A -CAL-FENGHAI.-(YICAI)-Company One1触摸屏安装说明提纲一.触摸屏的简要介绍和安装准备1.通用的四线电阻触摸屏的特点；2.电阻触摸屏的安装准备；3.安装电阻触摸屏的注意事项;二.触摸屏的安装1.触摸屏的安装过程；2.触摸屏的驱动软件安装；3.触摸屏的硬件安装；三.触摸屏的具体使用方法和注意事项四.排除故障的要点总结1触摸屏的简要介绍和安装准备1.1通用的四线电阻触摸屏的特点；最近几年,人机对话的界面刚发展起来的一项新技术，它通过计算机技术四线/触摸屏控制处理声音、图像、视频、文字、动画等信息,并在这些信息间建立一定的逻辑关系，使之成为能交互地进行信息存取和输出的集成系统。
触摸屏系统符合简便、经济、高效的原则,具有人机交互性好、操作简单灵活、输入速度快等特点。
它与迅猛发展的计算机网络和四线/触摸屏控制多媒体技术相结合,使用者仅仅用手指触摸屏幕,就能进行信息检索、数据分析,甚至可以做出身临其境、栩栩如生的效果;较键盘输入简单、直观、快捷,具有丰富多采的表现能力,比以往任何传媒更具亲合力。
触摸屏在我国已经得到了非常广阔的应用，主要是公共信息的查询；如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；此外应用于领导办公、工业控制、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售等。
如今，触摸屏特别是电阻式触摸屏，在不断走入大众家庭。
，四线电阻式触摸屏：电阻触摸屏的屏体部分是一块与显示器表面非常配合的多层四线/触摸屏控制复合薄膜,由一层玻璃或有机玻璃作为基层,表面涂有一层透明的导电层,上面再盖有一层外表面硬化处理、光滑防刮的塑料层而内表面也涂有一层透明导电层,在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘,见图1。
图1 四线电阻触摸屏的基本原理当手指触摸屏幕时,平常相互绝缘的两层导电层就在触摸点位置有了一个接触导通,因其中一面导电层接通Y纵轴方向的参考电压Vref=5v均匀电压场,使得侦测层的电压由零变为非零,控制器侦测到这个接通后,进行模数A/D转换,并将得到的电压值与参考电压Vref相比即可得到触摸点的Y轴坐标,同理得出X横轴的四线/触摸屏控制坐标,这就是所有电阻技术触摸屏共同的最基本原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、安装设置过程
6
1、将注册界面里的机器码复制发送给QQ：
820094076，等待返回该台机器的注册码
后回填下面的5个输入框内点击 软件注册
按钮即可。 如图1
2、运行软件包里的mserver.exe后，点击
“后台管理快速登录”，输入用户及密码：
admin登陆到后台，在系统参数设置功能
*注：外部地址：是指非 本模块添加的时候自动 生成的地址，而是指可 以动态输入给该模块的 链接地址，可以是别的 系统或是网站的URL地 址，也可以是本系统内 任意的功能及其中任意 一条数据的URL地址， 这样就可以保证该按钮 可以进入任何想进入的 界面。
7、后台管理说明
手工输入后台登录地址：127.0.0.1:8500/admin/，如为联网请将改为实际的IP地址。
7、后台管理说明
后台管理功能如作图所示； 1、系统参数设置： 主要是对查询系统的前台查询页面的基础参数设置，如下图：
7、后台管理说明
2、系统模块管理： 对查询主业务模块的建 设及管理，有管理列表、 及新模块添加两部分功 能，所有模块划分为： 文章型、图片型、人员 型、视频型、网站型、 及定制类型。具体功能 详看左图。
4、安装设置过程
图1
图2
1 双击运行软件包里的 绿色安装.bat，如图1
2 根据系统ie浏览器版本双击运行软件包里的 开启IE渲染模式.reg
Hale Waihona Puke 3 双击运行软件包里的 mconfig.exe，如图2
4、安装设置过程
4 设置程序运行后 如右图所示； 设置下常用的参 数如：退出密码、 无人操作返回时 间、背景音乐、 开机启动、自动 关机等。
软件具备哪些功能？
软件分为 服务端（后台+管理）和客户端（前台触摸查询），目前单机版已经集成了前台+后台的模式， 启动前台软件即自动运行服务端后台管理，无须分开运行。
A前台触摸功能有：1 文章信息查询，2 图片浏览查询，3 媒体播放查询，4 人员介绍查询，5 网站加载查 询。 B前台设置功能有：1 启动页面设置，2 超时返回设置， 3 退出密码设置，4 超时返回时间设置， 5 背景音 乐，6 开机自动运行， 7 触摸虚拟键盘， 8 页面内容打印， 9 自动关机设置，10 网址访问黑白名单策略， 11 软件皮肤设置，等等。 C后台管理功能如下：1 系统参数设置，2 系统模块设置，3 后台权限管理，4 客户查询统计，5 文章信息 管理，6 图片浏览管理，7 媒体播放管理，8 人员介绍管理，9 网站加载管理，10 查询系统预览。
页的最下面有个注册号的输入框，再把刚
才的注册码粘贴到里面，点确定修改信息
按钮即可。如图2
图1
7
软件注册成功后参数设置的保存参数按钮会 生效，保存下修改后的参数。
图2
OK，所有安装设置工作完成！
5、前台查询操作
设置屏幕最佳分辨率后，运行软件包里的 mtoucher.exe 程 序，出现查询系统默认界面，各界面如下图：
在什么环境下运行？
运行环境：1 操作系统：WinXP、Win7（推荐） 、Win8 2 浏览器：IE6.0 、IE8.0、IE10（推荐）、IE11 3 分辨率：1024*768（推荐） 、1366*768、1680*1050、1920*1080、1080*1920（竖屏）
技术环境：Win7+JQUERY+HTML5+VB+ASP+ACCESS+SQLite+IE10 系统架构：C/S 即客户端/服务器，B/S即浏览器/服务器
5、前台查询操作
5、前台查询操作
1
2
如左图在任意界面依次点击屏幕
上次左右两个角落会出现密码退
出界面，输入设置好的退出密码
（默认：123456），点 退出 即
可关闭前台查询系统。
也可以进行其他操作如：关机、 重启、增加音量、降低音量、静 音、返回查询首页等。
6、后台管理登录
图1
图2
图3
图4
运行软件包里的mserver.exe程序后，点击后台管理快速登录即出现后台管理登录界面，输入用户名 密码：admin点击登录按钮即可进入后台系统，如图上图顺序。
MY TOUCHER
多媒体触摸查询系统通用版
安装说明
文件版本：V2019.1.23 软件作者：陈劲全
1、软件介绍 2、软件自述说明 3、安装准备工作 4、安装设置过程 5、前台查询操作 6、后台管理登录 7、后台管理说明 8、常见问题解答
目录
1、软件介绍
什么是通用版查询软件？
为了满足广大群众方便快捷的查询相关的办事说明、法律法规、办事流程、新闻资讯，以及企事业可以 及时发布工作指引及宣传内容，于是我们自主研发了一套居于国内领先水平的通用性触摸查询系统。
2、软件自述说明
本系统软件采用绿色压缩包形式，无须安装，直接将软件包解压后拷贝到硬盘任意目录下。所有文件以上图为准。 *注：mtouch.exe ---- 前台触摸查询终端程序；
mconfig.exe ---- 终端参数设置程序； mserver.exe ---- 查询系统服务器程序； sys文件夹为本系统的数据存储文件，包含了数据库及所有在后台上传的文件，一般数据更新替换它即可； skin文件夹为本系统的皮肤存储文件； bgmusic文件夹为触摸查询程序的背景音乐存储文件夹。
3、安装前准备工作
1、操作系统：windowsXP、windows7专业版或旗舰版（推荐）、windows8； 2、ie浏览器：ie6、ie8、ie10（推荐）、ie11； 3、播放插件：flash player for ie，升级地址：get.adobe/cn/flashplayer/ 4、播放软件：Windows Media Player； 5、安装有杀毒软件或防火墙的系统请在杀毒软件里添加本软件为信任程序，否则可能会被误杀，如果需要远程联网管理 的需要在防火墙或是路由器里开放8500端口的HTTP服务或TCP/IP协议。 确保系统具备以上五点的情况下，可以直接运行软件包里的mtoucher.exe程序，如果无任何报错即说明软件安装通过，可 以进行下一步的安装步骤，如果出现异常或是报错提示，及运行下软件包里的 “如无法运行点这里.bat” 这个文件。
