信息中心机房设计方案
信息中心机房建设方案
XX省XX管理信息中心数据中心机房建设项目项目概述机房工程不仅是一个装饰工程，而是一个集建筑物装饰学、电工学、美学、环境保护、安全防范技术、暖通净化技术、计算机专业、消防专业等综合学科的系统工程，并涉及到网络布线工程等技术领域，因此机房的设计施工单位要有较全面掌握各系统专业知识、集成化和技术应用，并有较好的实施经验，才能确保主机房整个系统的正常运行工作和有良好的效果。
三、技术方案需求3.1 总则3.1.1 目标本工程为建设一个全新的A级标准数据中心机房用于承载XX省XX信息化公共服务平台及金教工程等业务系统，为XX省各类XX信息化应用系统提供硬件运行环境。
本项目不考虑机房KVM管理系统和动力及环境监控系统的建设。
3.1.2 设计及验收标准建设单位对计算机房建设与管理的要求机房布局示意图《电子信息系统机房设计规范》GB50174－2008《电子信息系统机房施工和验收规范》GB50462-2008《电子计算机场地通用规范》GB/T2887-2011《计算机站场地安全要求》GB9361-89《通讯机房静电防护通则》YD/T754-95《防静电地面施工及验收规范》SJ/T31469-2002《建筑地面工程施工质量验收规范》GB50209-2002《住宅装饰装修工程施工规范》GB50327-2001《建筑装饰装修工程质量验收规范》 GB50210—2001《建筑装饰装修工程施工质量标准》（ZJQ00-SG-021-2006） 《民用建筑工程室内环境污染控制规范》GB50325-2006《建筑内部装修设计防火规范》GB50222－2001《民用建筑电气设计规范》JGJ16-2008《供配电系统设计规范》GB50052-2009《建筑电气工程施工质量标准》ZJQ 00-SG-024-2006《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程电气设备交接试验标准》GB50150-2006 《建筑物照明设计标准》GB50034-2004《电气装置安装工程接地装置施工及验收规范》GB50169-2006 《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑物防雷设计规范》GB50057-2010《采暖通风与空调设计规范》GB50019-2003《通风与空调工程施工质量验收规范》GB50243-2002《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 《建筑节能工程施工质量验收规范》GB50411-2007《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95《火灾自动报警系统设计规范》GB50116-2008《火灾自动报警系统施工及验收规范》GB50166-2007《气体灭火系统设计规范》GB50370-2005《气体灭火系统施工及验收规范》GB50263-2007《建筑灭火器配置设计规范》GB50140-2005《视频安防监控系统工程设计规范》GB50395-2007《安全防范工程技术规范》GB50348-2004《智能建筑设计标准》GBT50314-2006《智能建筑工程质量验收规范》GB50339-2003《综合布线系统工程设计规范》GB50311-2007《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2007以上提供的技术文件中所列的设计、施工、验收的国家规范如有停用或废止的，应以相应的最新版本为准。
信息中心机房建设规划技术方案
信息中心机房建设规划技术方案一、引言随着信息技术的快速发展，信息中心机房作为企业数据存储与处理的核心设施，具有重要的战略意义。
为了满足企业在信息化发展中的需求，本方案将对信息中心机房的建设规划和技术方案进行详细的阐述。
二、建设规划1.机房选址：机房应选址在相对靠近企业主要办公区域的地方，方便数据传输与调度。
2.建筑结构：机房建筑应具备防水、防火、防电击等基本安全要求。
建议采用专门的机房建筑，如标准化模块化机房。
3.空调系统：机房内需安装高效稳定的空调系统，保证温度和湿度控制在适宜范围内。
4.电力系统：机房应配备双路供电系统，确保供电的可靠性和稳定性。
应有备用发电机组，以应对紧急情况。
5.机柜布局：机柜应采用标准化布局，便于设备的安装和管理。
每个机柜需配备适当数量的电力插座和网络接口。
6.接地系统：机房内应布置良好的接地系统，确保设备安全工作。
7.防火系统：机房要安装灭火设备，如自动喷洒灭火系统和手动灭火器等，以保证火灾发生时的应急处理。
8.系统安全：机房应配备安全设施，如监控摄像头、门禁系统等，确保机房内的安全性。
三、技术方案1.服务器设备：根据企业实际需求，选用适当规模的服务器设备，以支持企业的数据存储和应用运行。
2.存储设备：应选用高性能、高容量的存储设备，满足企业对大数据存储和快速获取的需求。
3.网络设备：机房内需配备高速、可靠的网络设备，如交换机、路由器等。
应建立冗余网络，保证网络的可用性。
4.防护设备：机房内应安装网络安全设备，如防火墙、入侵检测系统等，保护机房内的数据和网络安全。
5.机房监控：机房内需安装监控摄像头，实时监视机房的安全状况，发现异常情况时能够及时采取应对措施。
6.环境监控：应安装环境监控设备，实时监测机房内的温度、湿度等环境参数，并进行报警和调控。
7.数据备份：应建立完备的数据备份系统，确保数据的安全性和可靠性。
备份设备宜采用冗余设计，以应对硬件故障的情况。
8.UPS设备：机房内应配备UPS设备，以保证设备在电力故障时能够正常运行，并有足够的时间进行安全关机或应急处理。
信息中心机房建设方案
目录1.1 装修部分 .................................................................................................... 错误!未定义书签。
1.1.1机房装修设计原则 ............................................................................ 错误!未定义书签。
1.1.2装修材料选择原则 ............................................................................ 错误!未定义书签。
1.1.3天棚 .................................................................................................... 错误!未定义书签。
1.1.4架空地板工程 .................................................................................... 错误!未定义书签。
1.1.5墙面工程 ............................................................................................ 错误!未定义书签。
1.1.6门窗工程 ............................................................................................ 错误!未定义书签。
1.2 机房动力配电系统 .................................................................................... 错误!未定义书签。
007 小型B级标准机房(100-300平)设计方案
目录1前言 (1)2项目概述 (2)2.1.项目概况 (2)2.2.设计规范依据 (2)2.3.建设标准（机房级别） (2)2.4.项目范围及内容 (2)2.5.设计原则 (3)2.5.1.设计所达到技术标准 (4)2.5.2.材料选择原则 (4)3总体布局规划 (5)4分系统详细设计 (5)4.1.装修设计方案 (5)4.1.1.概述 (5)4.1.2.设计原则 (5)4.1.3.机房装修系统 (6)4.2.机房UPS及配电系统工程 (7)4.2.1.概述 (7)4.2.2.UPS电源系统 (8)4.2.3.辅助供配电系统 (8)4.2.4.机房整体配电系统 (9)4.3.防雷接地系统 (12)4.3.1.概述 (12)4.3.2.设计规范依据 (14)4.3.3.系统方案设计 (14)4.4.机房精密空调 (17)4.4.1.工程概况 (17)4.4.2.机房空调建设原则 (17)4.4.3.机房空调设计依据与标准 (18)4.4.4.设备配置方案 (19)4.4.5.机房精密空调参数 (20)4.5.机房新风系统 (22)4.6.机房环境监控系统 (23)4.6.1.概述 (23)4.6.2.设计思想 (23)4.6.3.系统组成 (25)4.6.4.系统结构 (25)4.6.5.系统方案设计 (27)4.6.6.本次项目建成后所能实现的功能 (31)4.7.机房摄像监控系统 (32)4.7.1.项目概述 (32)4.7.2.总体规划说明 (32)4.7.3.系统详细设计 (37)4.7.4.本次监控系统设计特点 (39)4.8.机房门禁系统 (40)4.8.1.选型说明 (40)4.8.2.系统设计 (41)4.8.3.系统构成 (41)4.8.4.系统设置 (41)4.8.5.系统功能 (42)4.8.6.系统选用原则 (43)4.9.机房综合布线系统 (43)4.9.1.设计 (44)4.9.2.综合布线系统整体规划 (47)4.9.3.主配线区系统的选型与设计 (48)4.9.4.空间通道选择与设计 (53)4.10.气体灭火系统 (54)4.10.1.设计内容 (54)4.10.2.设计条件 (54)4.10.3.设计依据 (54)4.10.4.气体灭火系统设计 (55)4.10.5.火灾自动报警系统 (56)1前言信息中心机房不只是一个简单计算机网络设备摆放的场所，而是一项涉及到空调及新风技术、供配电技术、自动检测与控制技术、抗干扰技术、综合布线及弱电技术、净化、消防、建筑、装潢等多种专业的综合性工程。

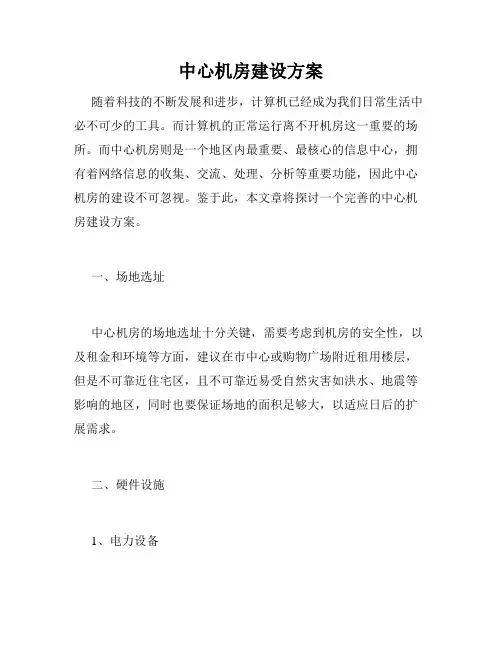

中心机房建设方案
中心机房建设方案随着科技的不断发展和进步，计算机已经成为我们日常生活中必不可少的工具。
而计算机的正常运行离不开机房这一重要的场所。
而中心机房则是一个地区内最重要、最核心的信息中心，拥有着网络信息的收集、交流、处理、分析等重要功能，因此中心机房的建设不可忽视。
鉴于此，本文章将探讨一个完善的中心机房建设方案。
一、场地选址中心机房的场地选址十分关键，需要考虑到机房的安全性，以及租金和环境等方面，建议在市中心或购物广场附近租用楼层，但是不可靠近住宅区，且不可靠近易受自然灾害如洪水、地震等影响的地区，同时也要保证场地的面积足够大，以适应日后的扩展需求。
二、硬件设施1、电力设备中心机房的正常运行是离不开电力的，所以中心机房的电力设备应稳定可靠且足够强大，要有备用电源和UPS电源，带有独立的电源开关，以防电力不稳定或电力中断。
2、网络设备中心机房的网络设备需要先进，具有高速和大容量的网络交换、路由器和电缆等装置，有充足且稳定的带宽，同时也需要考虑网络安全和数据防护的需求。
3、机房空调中心机房的设备需要长时间运行，因此机房内部的温度控制也是十分重要的。
建议采用高效的空调系统，以便控制温度和湿度，保证机房内部的设备正常运作。
三、安全设备1、防火设备中心机房中的设备大多是电子设备，而电子设备一旦着火将会对中心机房造成损失甚至灾难性的后果。
因此，中心机房要配置有自动喷水灭火系统和消防措施，留有足够的灾难逃生通道和防火门等。
2、安全监控中心机房内存储着大量的重要数据和信息，这也意味着中心机房的物理安全至关重要。
应安装监控摄像头和报警设备以保证机房物理层面的安全，并及时响应各种安全事件。
同时还可采用指纹识别等最终防线手段。
四、员工培训中心机房的设备维修和运维是十分重要的，因此机房的员工需要经过专业的培训，包括机房电力设备的维护保养、网络设备的调试以及硬件设备的故障排查等。
同时，机房员工的工作需要具有高度的责任心和安全意识，以保证机房设备的正常运行和数据的安全。
整体数据中心机房设计方案
整体数据中心机房设计方案目录一、前言 (2)二、整体规划与设计原则 (2)2.1 设计总则 (3)2.2 建筑与结构 (4)2.3 电力系统 (6)2.4 网络布线系统 (7)2.5 冷却与电源系统 (9)2.6 安全措施 (10)三、详细设计 (11)3.1 选址与布局 (13)3.2 建筑设计 (14)3.2.1 机房建筑结构 (16)3.2.2 机房环境控制 (17)3.3 电力系统设计 (19)3.3.1 供配电系统 (20)3.3.2 配电柜与配电箱 (21)3.3.3 电池组与不间断电源 (22)3.4 网络布线系统设计 (24)3.4.1 网络架构设计 (25)3.4.2 线缆类型与规格选择 (26)3.4.3 线缆管理及布放方案 (28)3.5 冷却与电源系统设计 (29)3.5.1 冷却系统设计 (30)3.5.2 电源系统设计 (32)3.6 安全措施设计 (33)3.6.1 物理安全 (34)3.6.2 灾难恢复与业务连续性计划 (35)3.6.3 恶意攻击防范 (36)四、施工与验收 (37)4.1 施工准备 (38)4.2 施工过程监控 (39)4.3 验收标准与方法 (40)五、维护与管理 (41)5.1 维护计划 (43)5.2 维护内容与流程 (44)5.3 管理制度与人员培训 (45)六、总结与展望 (46)一、前言随着信息技术的飞速发展，数据中心机房已经成为企业和组织信息化建设的重要组成部分。
数据中心机房不仅承载着企业的核心业务系统，还承担着数据安全、设备运行稳定、能源消耗控制等重要任务。
设计一个高效、安全、可靠的数据中心机房对于提高企业的运营效率和降低运营成本具有重要意义。
二、整体规划与设计原则系统性原则：数据中心机房的设计首先要从系统的高度出发，全面考虑机房的各个方面，包括供电系统、空调系统、消防系统、网络系统等，确保各个系统之间的协调与配合。
前瞻性原则：在设计过程中，需要充分考虑到技术的发展趋势和未来业务需求的变化，预留足够的扩展空间。
机房设计方案
XXXX信息管理中心机房建设方案一、概述本工程是XXXX数据中心机房，位于XX办公楼六楼。
长7.5米，宽5.4米。
层高3.9米，主梁下2.9米。
南侧机房为网络中心机房，面积和数据中心机房相同。
网络中心机房已装修完成，投标方只须要解决空调问题。
1.1机房概况1.2主要工程项目：1、计算机机房装饰工程2、空调设备安装工程3、门禁工程4、电气安装工程二．设计思想XXXX数据中心机房工程建设是依据XXXX持续发展的长远战略，并围绕XXXX 信息化系统实施的中心工作和信息化建设要求，建设一个布局合理、有现代感、功能完备、平安牢靠、可持续发展、设施先进，绿色环保、投资合理的现代化数据中心机房，切实为主机服务器等设备供应一个平安、牢靠、温湿度及干净度均符合要求的运行环境，同时为相关工作人员供应便利、快捷、舒适的工作环境，并为管理人员供应平安、高效的管理手段。
三．设计原则1）系统的整体性原则全部的系统设计应在建设时统一规划。
2）系统的先进性和好用性相结合在满足牢靠性和好用性前提下，接受先进的技术和设备材料建设该机房。
3）系统的牢靠性原则对于各系统应接受高牢靠性设计标准。
应具备在现有条件下和规定时间内完成规定功能的实力；应具有长期牢靠和稳定工作的实力；并具有合理的容余实力及灾难备份实力，为信息应用系统的高牢靠性目标要求供应匹配的基础环境设施条件。
4）系统的平安性原则应具有完整的平安策略和切实牢靠的平安手段来保障信息机房用户运行系统基础环境实施的平安。
从防火、防水、防盗、接地、防雷、防电磁干扰、降噪等方面实行有效措施，并考虑地面承重实力等特殊技术措施。
5）系统的可管理性原则各系统应具有较强的集中式管理加分布式实施的可管理性逻辑。
6）系统的灵敏性及可扩展性各系统应具有可持续发展的实力，并在系统上具有较大的灵敏性。
7）工作的舒适性原则机房内应供应良好的工作环境。
首先，要保持空气簇新、温度和湿度符合国家标准。
同时需保证噪声能符合国家有关规定（1类建筑昼间低于55dB，夜间低于45dB）。
公司数据中心机房建设方案
公司数据中心机房建设方案随着公司业务的不断发展和信息化程度的日益提高，数据中心机房作为公司信息系统的核心枢纽，其重要性愈发凸显。
一个稳定、高效、安全的数据中心机房不仅能够保障公司业务的正常运行，还能为公司的发展提供有力的技术支持。
为了满足公司未来的发展需求，现制定以下数据中心机房建设方案。
一、机房选址机房选址是建设数据中心机房的首要任务。
为了确保机房的稳定运行，应选择在电力供应稳定、通风良好、远离强电磁场干扰、无粉尘和腐蚀性气体的区域。
同时，机房所在位置应便于维护和管理，且具备良好的消防和安防条件。
二、机房布局机房布局应遵循合理、规范、安全的原则。
根据机房的功能需求，可划分为设备区、监控区、操作区和缓冲区等。
设备区主要放置服务器、存储设备、网络设备等核心硬件设施。
这些设备应按照功能和类型进行分类摆放，并预留足够的空间以便于设备的维护和扩展。
监控区用于安装监控设备和显示屏幕，实时监控机房内的设备运行状态、环境参数等。
操作区供技术人员进行设备的操作和维护工作，应配备必要的工具和设备。
缓冲区则作为机房与外界的过渡区域，起到防尘、防潮、防虫等作用。
三、装修工程机房装修应满足防尘、防潮、防火、防静电等要求。
1、地面：采用防静电地板，地板下铺设线槽，便于线缆的敷设和管理。
2、墙面：采用防火、防潮的材料进行装饰，如防火石膏板。
3、天花板：安装吸音吊顶，以减少机房内的噪音。
4、门窗：采用防火、防盗门窗，并安装遮光窗帘，以保证机房内的环境稳定。
四、供配电系统稳定可靠的供配电系统是机房正常运行的基础。
1、市电接入：应接入两路市电，互为备份，以提高供电的可靠性。
2、 UPS 系统：配置不间断电源（UPS），在市电中断时能够迅速切换，为关键设备提供电力支持。
UPS 的容量应根据机房设备的负载进行合理配置，并预留一定的余量。
3、配电柜：安装配电柜，对市电和 UPS 输出的电力进行分配和管理，确保电力供应的合理性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXXX信息中心机房工程设计方案一、概述：1、建设单位：2、设计单位：3、工程名称：4、工程地点：5、建筑概况：（1）办公楼为框架结构，共16层，地下1层，地上15层，建筑高度46m，长度82m，宽度24m，机房区设在8层，使用面积163.76m2。
（2）进户电源为双路高压埋地引入地下室配电间，埋地长度为200m，经室内变压器供低压配电柜。
（3）信息中心机房电源由地下室配电柜引入，电压：380V/220V；频率：50Hz；线制：三相五线制（TN-S）。
（4）机房数据线为光纤进户。
（5）机房设备集成化较高。
（6）本机房电子信息系统所在LPZ1雷电防护区内。
（7）电子信息系统工作性质：不允许中断，一旦中断后果严重。
（8）本建筑物地域为多雷区。
二、设计、施工原则机房建设不仅涉及建筑装饰、电气安装、计算机网络、安全防范、环境控制等多门专业技术，更需要有丰富的工程实施和管理经验。
机房设计与施工的优劣，直接关系到计算机系统能否稳定可靠的运行，关系到银行数据及资金的安全。
因此各个系统设计和施工必须按国家有关技术标准进行，同时设计风格要与银行业务办公区融为一体。
1、先进性和实用性原则机房工程应采用先进成熟的技术和设备，在满足当前需求的同时，还应兼顾未来业务扩展的需要，适应高速的数据传输，使整个系统在一段时期内保持技术的先进性，具有良好的发展潜力，以适应未来信息技术的发展需要。
2、安全可靠性原则机房在布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。
对关键设备采用硬件备份、冗余配置等，并采用相关的软件技术提供较强的管理机制与控制手段，提高机房的安全可靠性。
3、可管理性机房内将同时运行各种银行专用及办公自动化系统，具有一定的复杂性，要求在机房的设计中，必须建立一套全面、完善的机房管理和监控系统。
所选用的设备要具有智能化、可管理的功能，同时采用先进的管理监控系统设备及软件，实现先进的集中管理监控，实时监控、监测整个机房的运行状况，实时灯光、音响报警，实时事件记录，简化机房管理人员的维护工作，从而为机房安全、可靠的运行提供有力的保障。
4、灵活性和可扩展性、标准化原则机房必须具有良好的灵活性与可扩展性，支持多种网络传输，具有充足的物理接口，能够根据今后的业务不断深入发展的需要，增加设备、扩大容量和提高性能。
遵照国家颁布的有关标准，坚持统一规范的原则，为业务发展，设备增容奠定基础。
三、工程设计、施工依据的技术标准1、GB50174—93 《电子计算机机房设计规范》2、GB2887—2000 《电子计算机场地通用规范》3、GB9361—88 《计算站场地安全要求》4、GB6650—86 《计算机机房用活动地板技术条件》5、GB50054-95 《低压配电设计规范》6、SJJ21—90 《电子工业人工照明设计标准》7、GB/T50310 《建筑与建筑群综合布线系统工程设计规范》8、B/T50314-2000 《智能建筑设计标准》9、GB50348-2004 《安全防范工程技术规范》10、GB50198-94 《民用闭路监控电视系统工程技术规范》11、GB50343—2004 《建筑物电子信息系统防雷技术规范》12、GB50222—95 《建筑内部装修设计防火规范》13、GB50116-98 《火灾自动报警系统设计规范》14、GB50263-97 《气体灭火系统施工及验收规范》15、SJ/T30003—93 《电子计算机机房施工及验收规范》16、GB50169-92 《电气装置安装工程接地装置施工及验收规范》17、GA308-2001 《安全防范系统验收规则》18、GB50243-97 《通风与空调工程施工及验收规范》19、GB17859-1999 《计算机信息系统安全保护等级划分准则》20、《中华人民共和国计算机信息系统安全保护条例》四、主要工程项目：1、机房装饰工程2、机房配电工程3、防雷工程4、机房门禁工程5、机房区综合布线工程6、机房区监控系统工程7、机房区火灾报警、漏水报警工程8、机房空气调节系统工程五、系统设计方案（一）各功能间主要配置1、主机房：小型机2台，单相供电；磁盘机1台；服务器机柜2台（服务器4台）；网络设备柜2台；集线柜2台；23U海洛斯空调2台。
2、工作区：工作席位6席，其中1席为监控席；激光打印机1台。
3、开发区：工作席位16席；激光打印机1台。
4、配电间：进户电源主控柜1台（AP1）；UPS输出控制柜1台（AP2）；40KVA UPS 2台（冗余配置）；电池柜4台。
（二）机房装饰工程1、机房区总面积163.76m2，其中主机房34.73m2，工作间36.17m2，，配电间17.16m2，缓冲间12.96m2，开发室62.45m2，设计净高2.3±0.05m。
2、机房吊顶：，采用Φ6镀锌吊筋、轻钢主、付龙骨，广东迪维斯牌600x600x0.8铝合金多孔吸音方板，吊顶内喷灰色防尘漆。
3、机房墙壁：采用15x500mm密度板井字龙骨，井字龙骨间距为400x400mm；12mm密度板基层，外贴吉祥牌21丝、双面、浅银灰色塑铝板，纵向间距为600mm，自然缝3mm，打黑玻璃胶。
4、机房地板：地板选用600x600x40mm玻化砖防静电活动地板，地板铺设高度为300mm，铺地板前地面刷防尘漆两道。
5、隔断：采用80x80mm铁不锈钢边框，1.0mm亚光不锈钢板饰面，内装12mm厚钢化玻璃砖，隔断门为无边框钢化玻璃砖地弹门，地弹簧采用皇冠牌产品。
6、通道门：近户门采用飞云牌1500*2000防盗门，其它均为玻璃砖地弹门。
7、暖气罩：采用30x40mm红松木方龙骨，龙骨间距为400x500mm，12mm密度板基层，外贴浅灰色双面塑铝板，气包格材质为钢板，氟碳漆饰面，尺寸现场确定。
8、窗帘盒采用细木工板基层，外贴吉祥牌浅灰色双面塑铝板，窗帘采用可卷动防火窗帘。
窗台板为巴西黑天然理石台面。
9、顶角线：采用15x40mm 密度板基层，外贴黑色双面塑铝板。
10、踢脚线：采用15x100mm密度板基层，外贴黑色双面塑铝板。
11、靠近暖气100mm处安装铝合金防水堰。
12、所有装饰木基层刷防火涂料三遍。
（二）机房配电工程1、（方案1）机房区配电系统双路引入，市电一路，自备发电机一路，互投互锁自动切换由机房进户电源主控柜AP1实现。
（方案2）机房区配电系统单路引入，互投互锁自动切换由地下室实现。
设计总容量100KW，三相五线制（TN-S制），电压380V/220V，频率50Hz,配电间内设机房进户电源主控柜GGD-改（AP1）一台，设UPS输出配电柜GGD-改（AP2）一台。
全部供电系统按动力系统、计算机系统（UPS）、照明系统分区分路控制，保证计算机系统供电的可靠性。
2、配电间内设30KVA UPS两台，冗余配置，提高系统供电级别，便于设备故障维护、维修，同时便于系统的容量扩充。
3、机房配电线路采用镀锌铁线槽、镀锌钢管、铸铁分线盒、自制铁皮分线盒，防静电地板下敷设，内穿ZR-BV-500阻燃塑铜线，ZR-VV221KV阻燃铠装电力电缆防静电地板下明敷，各工作点电源插排导线接入铸铁分线盒，金属软管保护，各接点锡焊，高压黑胶布包头，各部管线垫高3-5cm，要求接地良好。
计算机电源点智冠插排安装在走线口地板背面。
小型机、磁盘阵列等重要设备采用双电源点供电，电缆直接接入设备接口，保证供电可靠性。
3、机房照明灯具采用雷士600x600mm（3x20W）三管嵌入式格栅灯。
设计照度≥300LX。
设应急工作照明，由UPS供电，每组接灯具中管，设计照度≥100LX。
照明供电线路采用铁电线管、铁皮分线盒、吊顶上敷设，内穿ZR-BV-500阻燃塑铜线，灯具与分线盒连线，金属软管保护，各接点锡焊，高压黑胶布包头，要求接地良好。
（三）防雷工程：根据国家《建筑物电子信息系统防雷技术规范》（GB50343-2004）之规定，该机房雷电防护等级应定为B级。
按建筑物电子信息系统重要性和使用性质，该机房雷电防护等级应定为B级。
本机房雷电防护等级按B级设计。
1、电源防雷工程在大楼总配电柜主控开关下端设一级防雷模块140KA-CITEL-DS150E-400一组，在防雷模块前端加装（NS125-125A）空气开关一组，作为电源防雷的一级防护。
在机房配电间进户电源主控柜主控开关下设二级防雷模块40KA-CITEL-DS44-400一组。
在防雷模块前端加装（C65N-3P-40A）空气开关，当发生雷击时，防止低压系统中过压干扰。
在配电间UPS输出配电柜主控开关下端设三级防雷模块浪涌吸收保护器10KA-CITEL-DS14-400一组，在三级防雷模块前端加装（C65N-3P-20A）空气开关，当发生雷击时，对计算机系统实施过压保护。
各级防雷模块接地导线长度不应大于0.5m。
2、信号防雷工程因网络、通讯设备配置不详，信号防雷器件按实际情况实配。
3、等电位工程在机房区地板下四周采用3×25mm铜带做“目”字形闭合式等电位连接带，与配电柜接地铜排连接，连接导线≥ZR-BV352，同时与自然接地体（同层建筑柱筋）用≥ZR-BV352阻燃塑铜线就近做三点以上连接。
机房内所有设备外壳、地板支托、配电管线、暖气管道、金属吊顶等外露金属均与等电位铜带就近连接，连接导线均采用≥62编织扁铜线。
（四）机房门禁工程机房区采用一级门禁系统。
在机房进户防盗门、工作间门和主机房门安装IC卡门禁系统，在防盗门上安装电控锁，采用进门读卡、出门按按钮方式。
1、门禁机型号：S-203X2、系统功能·有多路输入、输出控制。
·可外接红外报警、门磁报警、开门开关等输入控制的设备。
·在输出上有外接电话拨号器，外接报警等控制信号的输出。
·输入、输出控制的时序和逻辑关系可由用户自己操作设定。
·特别设计有个性化的音乐提示。
·开门方式多种选择：射频卡、射频卡+密码、密码。
·50余种命令只需通过硬件操作就可实现。
3、技术参数·存储容量：射频卡模式500张、射频卡+密码模式283张、密码模式661个·掉电数据保持时间：10年·读写卡时间：小于0.3秒·读写卡距离：大于100mm·读写卡类型：EM或EM兼容射频卡·电压：12V DC·电流：小于300mA·功率：小于3W·继电器输出：1A·环境温度：-10℃—50℃·环境湿度：小于90%RH·体积：87×108×35mm·颜色：珠光黑（五）机房区综合布线工程根据XXXX中心机房目前的状况，办公楼预计布数据信息点250个，机房区数据信息点66个，语言信息电26个。
