常用长度量具（一）——游标卡尺的使用
1、游标卡尺的结构：
（1）简介：是一种比较精密的测量长度的仪器,常用的游标卡尺按测量的准确度分为以下三种,即测量准确度分别为：0.1mm、0.05mm、0.02mm。

（2）构造：(如下图)主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。

利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。

一般的游标卡尺最多可以测量十几个厘米的长度。

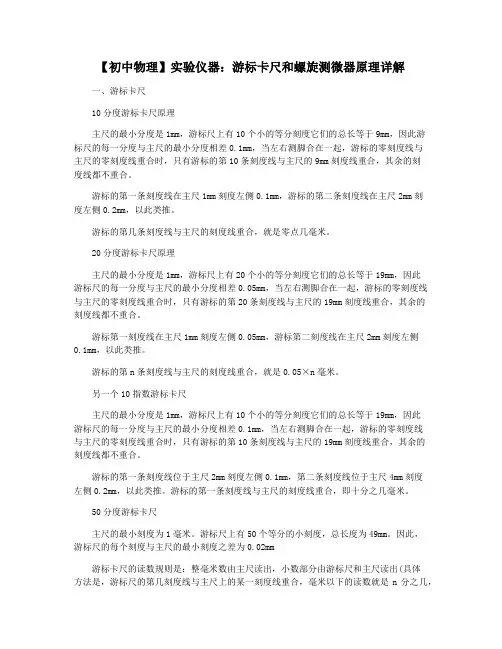

2、游标卡尺的原理：一般游标卡尺的的主尺刻度的最小分度均为1mm，游标尺上有10、20、50等分刻度三种，测量分别可以准确到1/10mm、1/20mm、1/50mm，即0.1mm、
0.05mm、0.02mm。

（1）0.1mm的游标卡尺：（如下图）
准确度为 0.1mm的游标卡尺的游标尺上共10个等分刻度，总长为9mm。

（2）题1：游标尺上共10个等份刻度,总长为 9mm ，因此游标尺的每一分度与主尺的最小分度相差mm。

当左右量爪合在一起，即游标尺的零刻线与主尺的零刻线重合时，只有游标的第条刻线（注：游标上0为第0条刻线，1为第1条刻线，以此类推）与主尺的mm 刻线重合，其余的刻线均不重合。

所以，两尺零刻线之间的距离就等于一对量爪间的距离，也就是被测物的长度。

此时，游标尺的第一条刻线在距主尺1mm 刻线左边mm 处；第二条刻线在距主尺 2mm 刻线左边mm 处；......
（3）0.05mm的游标卡尺（图1）：
图1
准确度为 0.05mm的游标卡尺的游标尺上共20个等分刻度，总长为19mm。

0.05mm的游标卡尺（图2）：
图2
准确度为 0.02mm的游标卡尺的游标尺上共50个等分刻度，
总长为49mm。

3、游标卡尺的读数：用游标卡尺测量的最终读数为“整毫米数”+“毫米以下部分”，其中：
“整毫米数”：整毫米数部分从主尺上读出，看游标尺的零刻线在主尺的多少整毫米刻线的右边，读出以毫米为单位的整毫米数部分。

“毫米以下部分”：看游标尺的第几条刻线与主尺的某条刻线对齐，毫米以下部分的读数就是该卡尺准确度的几倍。

说明：（1）一般游标卡尺最多只能测十几个厘米的长度；
（2）读数时，先弄清使用卡尺的准确度；
（3）读数时不必估读；
（4）读数先以毫米为单位，再化为所需单位。

4、例题：以10分度的游标卡尺为例，如图
毫米以上的整数部分直接从主尺上读出为mm。

读毫米以下的小数部分时应细心寻找游标尺上
哪一根刻度线与主尺上的刻度线对得最整齐，对得最整齐的那
根刻度线表示的数值就是我们要找的小数部分。

若图中是游标尺第根（不算0刻线）刻度线和主尺上的刻度线对得最整齐，游标尺读数：×=。

所测工件的读数值为＋＝（）。

5、读数练习：
常用长度量具（二）——螺旋测微器
特色：适用于测量硬度较高或不易产生形变的物体。

结构
螺旋测微器也称千分尺，它主要由主尺和螺旋尺组成，其各部分名称及主要用途是：①主尺：用于读取固定刻度所显示的最大毫米刻度数(包括0.5毫米);②螺旋尺: 用于读取主尺上固定刻度的水平线对应的螺旋尺上可动刻度的刻度(包括估读);
③旋钮：用于紧固被测物；④微调旋钮：用于可动尺的微调；⑤测微螺杆; ⑥小砧. 如图所示.
用法：使用螺旋测微器时，为使每次测量均在被测物上
施以相同的压力，以减少形变误差；也为了避免损坏精
确的螺旋刻度起见，当顶针已将被测物轻轻夹住时，勿
再旋转圆柱套筒，此时应旋转位于套筒后的微调钮，直
到听到三响“滴答”声为止，读取数值即可。

原理：
1.螺旋测微器的精度：螺旋测微器是利用将直线距离转化
为角位移的原理制成的. 主尺上的固定刻度的最小分度值为0.5 mm，螺旋尺即可动刻度共有50个分度，当可动刻度尺旋转一周时，它在主尺上前进或后退一个刻度
0.5mm，则可动刻度每转过一个分格时，可动小砧前进
或后退0.01 mm，所以它测量的长度可达到精度为0.01 mm.
2.使用及读数方法：将待测物放在两小砧之间，然后用旋
钮将被测物紧固，再用微旋钮调整，直至发出“嗒嗒”
声后读数. 先读固定尺读数，要读出整毫米刻度，要注意有无半毫米刻度出现，再读出固定刻度上的水平线对应的可动刻度尺上的读数(要有估读数据)，将此数乘以
0.01后与固定刻度上的读数相加即得到最后读数.
3.读值计算练习：
4.读数= 圆柱上读数+套筒上的读数。

已下读数分别为
毫米；毫米
训练案
1、_______________cm
2、____________cm
3、_______________mm
4、____________mm
5、_______________mm
6、____________mm
7、______mm
8、_______mm
9、______mm 10、_______mm。
