海沃垃圾压缩转运成套设备简介PPT课件
海沃小型固定垃圾压缩设备系列具有建站简单
海沃小型固定垃圾压缩设备系列具有建站简单、处理高效、密闭环保等特点，适应人工板车、三轮车、自卸垃圾车以及小型垃圾压缩车等多种垃圾手机方式的卸料需求，可配置移机后上料、移机侧上料、移箱后上料、移箱顶上料等多种模式。
单机日处理能力达100吨以上，使用于城市生活垃圾较集中的处理，尤其适合高峰处理能力强的需求。
欧洲同步先进技术，确保设备运行可靠、作业高效；液压动力单元内置模块式设计，系统性能先进，管路排布整齐，外观流畅美观；压缩机关键材料采用国际领先的高强度、耐磨、耐腐蚀钢板，适合特定的高腐蚀性工作环境，确保设备使用寿命长；无导轨设计，压缩头与机箱周边小间隙，保证退正推头在压缩垃圾的往返过程中，运行平稳，减少推头与机箱的磨损；不会将垃圾带入压缩腔后了设备清洁维护的工作量。
液压系统工作压力大，垃圾破碎能力强，压缩力大；压缩循环时间短，压缩腔容积大，垃圾处理效率高，高峰期垃圾处理能力强；智能操作与控制系统采用微处理器控制，可实现箱体自动换位、锁紧及自动压缩循环，具有满载警示、急停、强退和安全警示功能；设备安装采用欧洲先进工艺，无需进行地面预埋处理，安装快捷高效。
海沃中型转运站成套设备采用国际先进的水平直压式压缩工艺，可根据垃圾处理高峰时段的要求合理配置单车位卸料槽、双车位推头式卸料槽；可采取简易配置或选装智能称重计量系统、交通指挥系统、除尘防臭系统、监控管理系统、车辆GPS系统，确保实现转运站投入小及整个系统运营成本低、垃圾处理效率高、环保无污染。
适合于200吨、300吨及400吨等全系列中型转运站的建设。
液压动力单元采用模块式设计，系统性能先进，管路排布整齐，外观流畅美观；压缩机关键材料采用国际领先的高强度、耐磨、耐腐蚀钢板，适合特定的高腐蚀性工作环境，设备使用寿命长；无导轨设计，压缩头与机箱周边小间隙，保证推头在垃圾压缩往返过程中，动作平稳，减少推头与机箱的磨损；不会将垃圾带入压缩腔后部，减少了设备清洁维护的工作量；压缩头推入箱体内行程场，保证闸门下将快于垃圾反弹，垃圾箱装满后，可自动进行循环压缩，采用独特的双闸门结构，保证闸门关不后，无垃圾留挂；压缩循环时间短，压缩腔容积大，垃圾处理效率高，高峰期垃圾处理能力强；智能操作与控制系统采用微处理器控制，可实现箱体自动换位、锁紧及自动压缩循环，具有满载警示、急停、强退和安全警示功能；设备安装采用欧洲先进工艺，无需进行地面预埋处理，减少与土建方的矛盾。
城市垃圾处理系统PPT课件
跳汰分选
➢定义：是在垂直变速介质流中按密度分选固体废物的方法 。
➢分选介质是水称为水力跳汰; ➢相应的分选设备称为跳汰机.
LOGO
LOGO
LOGO
静电分选
➢电选：利用固废中各组分在高压电场中的导电性差异而实 现分选的一种方法
固体废物破碎的目的、意义：
① 使固体废物的容积减小，便于运输和贮存。 ② 为固体废物的分选提供所要求的入选粒,以便有效地回收
固体废物中的某种成分。 ③ 使固体废物的比表面积增加，提高焚烧、 热分解、熔融
等作业的稳定性和热效率。
2.1 概述
破碎的、意义：
④ 对破碎后的生活垃圾进行填埋处置时，压实密度高而均 匀，可以加快复土还原。
⑤ 防止粗大、锋利的固体废物损坏分选、焚烧和热解等设 备。
2.2 破碎机械
➢机械法 ➢主要包括剪切、冲击、挤
压 三种类型 ➢剪切破碎是指在剪切作用
下使废物破碎．剪切作用 包括劈开、撕破和折断等 。
➢冲击破碎 有重力冲击和动冲 击两种
➢重力冲击是使废物落到一个 硬的表面上.使其破碎；
➢动冲击是使废物碰到一个比 它硬的快速旋转的表面时而产 生冲击作用。该过程中废物是 无支撑的、冲击力使破碎的颗 粒向各个方向加速．如锤式破 碎机就是粒向各个方向加速．
风力分选设备
LOGO
LOGO
LOGO
LOGO
3.4 磁力分选
▪ 在固体废物的处理系统中 ，磁选主要用作回收或富 集黑色金属（强磁性组分 ），或在某些工艺中用来 排除物料中的铁质物质。
LOGO
LOGO
3.5 筛分
➢筛分原理 ：利用筛子将物料中小于筛孔的细粒物料透过 筛面，而大于筛孔的粗粒物料留在筛面上，完成粗、细料 分离的过程。
设备固体废物幻灯片
（5）安装及操作场所固定式：
大型 移动式；中、小型（易拆卸）
•9
颚式破碎机
（1）类型 颚式破碎机主要有两种类型 简摆颚式破碎机、复摆颚式破碎机。
1. 固定颚板(定颚) ；2.动颚悬挂轴； 3.可动颚板(动颚)； 4.
前(后)推力板； 5.偏心轴； 6.连杆
•10
颚式破碎机外形
•11
（2）工作原理

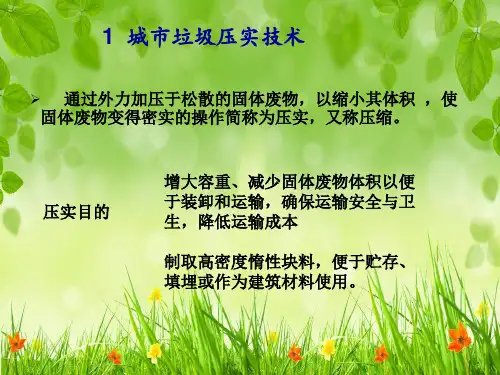

压实目的及原理
目的：减容，兼有稳定化的作用 减容：根据废物的种类和施加压力的大小，一般压缩 比可达3～5，若结合破碎，可达5～10，可以减少运 输成本，降低填埋处置成本 稳定化：日本将城市垃圾压实后，因挤压和升温作用， 使垃圾中的BOD从6000ppm降到200ppm，COD从 8000ppm降到150ppm。成为类塑料结构的惰性材料。
•19
•20
•21
锤式破碎机外形图
•22
工作原理
物料给入破碎机后，受到高速旋转的锤子的打击、冲击、剪切、 研磨等作用被破碎，破碎粒度由底部的筛板控制，不能通过筛孔 的物料被锤头带动，继续破碎，直至通过筛孔。
锤头悬挂在转子上，具有一定的保护作用； 锤头的型式有多种，可以根据需要选择(见下图) 锤式破碎机仅适用于中等硬度的物料。
•32
旋转剪切式破碎机
•33
•34
辊式破碎机
类型
按辊子数目：单辊；双辊（对辊）； 按辊子特点：光面；齿面。
结构及原理
光面：主要靠挤压作用破碎； 齿面：挤压+劈裂作用。
主要参数 啮角α≤33º40′～38º40′
给料粒度和转子直径的关系：
光面 D≥20d 齿面 D＝2～6d
•35
光面辊式破碎机示意图
•36
海沃垃圾压缩转运成套设备简介精品PPT
智能移动式垃圾压缩设备的应用 深圳梅林标准转运站
智能移动式垃圾压缩设备的应用
大型会馆的应用
生活小区的应用
• 简易定点放置，无须土建投入； • 环保、卫生，与周边环境相协调；
智能移动式垃圾压缩设备的应用
• 定点设置、配置分离式 专用提料装置
大型超市的应用
大型超市、食品加工厂的应用
智能移动式垃圾压缩设备工作流程
智能移动式垃圾压缩设备工作流程
作业准备
挂接垃圾桶或料斗
垃圾桶或料斗卸料
拉臂车起吊压缩箱
拉臂车运输压缩箱
在最终处置场卸料
智能移动式垃圾压缩设备工作流程
密封自卸车收集垃圾
收集车对接卸料
提料斗卸料
压缩垃圾
拉臂车起吊运输
最终处置场卸料
智能移动式垃圾压缩设备特点
• 路边绿化带、场地的角落、生活小区绿 化旁建立简易站，配备380V动力电、上 下水、简易管理间
• 天津市区及城郊结合部的应用, 适应机动车收集
智能移动式垃圾压缩设备的应用
• 临汾
智能移动式垃圾压缩设备的应用
• 济南创造性地利用立交桥下方的空间，把转运站与公厕一起建在立交 桥下，有效节省了城市空间。
智能移动式垃圾压缩设备的应用
南京市区的垃圾革命
• 玄武区全面体系调整，一次签约37套设备、12辆车； • 秦淮区率先启用。
智能移动式ቤተ መጻሕፍቲ ባይዱ圾压缩设备的应用
北京奥运场馆环卫保障
智能移动式垃圾压缩设备的应用
上海世博环卫保障
智能移动式垃圾压缩设备的应用
60周年国庆环卫保障
智能移动式垃圾压缩设备的应用
• 北京麦子店3机位分类转运站
智能移动式垃圾压缩设备的应用
海沃垃圾压缩转运成套设备简介
智能移动式垃圾压缩设备工作流程
智能移动式垃圾压缩设备工作流程
作业准备
挂接垃圾桶或料斗
垃圾桶或料斗卸料
拉臂车起吊压缩箱
拉臂车运输压缩箱
在最终处置场卸料
智能移动式垃圾压缩设备工作流程
密封自卸车收集垃圾
收集车对接卸料
提料斗卸料
压缩垃圾
拉臂车起吊运输
最终处置场卸料
ห้องสมุดไป่ตู้能移动式垃圾压缩设备特点
• 路边绿化带、场地的角落、生活小区绿 化旁建立简易站，配备380V动力电、上 下水、简易管理间
智能移动式垃圾压缩设备的应用
• 长春亚冬会体育场馆、生活小区简易站
智能移动式垃圾压缩设备的应用
包头青山区老站改造
• 老式垃圾楼改造，全区统一形象标识； • 将原站重新整理地面、内外墙面，重开门洞，费用
低、建站快。
智能移动式垃圾压缩设备的应用
• 大连对后装车收运体 系的升级替代
智能移动式垃圾压缩设备的应用
智能移动式垃圾压缩设备系列
市内适用标准垃圾桶提料系列
• PD731 (12-15-17-20-23M3)
城郊适用大型提料斗系列 • PD745 (15-17-20M3)
智能移动式垃圾压缩设备系列
适用于医院、宾馆小型系列 • PD725 (5M3)
适用于医院、宾馆小型系列 • PD729 (6-8-10M3)
智能移动式垃圾压缩设备的应用 深圳梅林标准转运站
智能移动式垃圾压缩设备的应用
大型会馆的应用
生活小区的应用
• 简易定点放置，无须土建投入； • 环保、卫生，与周边环境相协调；
智能移动式垃圾压缩设备的应用
• 定点设置、配置分离式 专用提料装置
垂直垃圾压缩站成套设备参数表

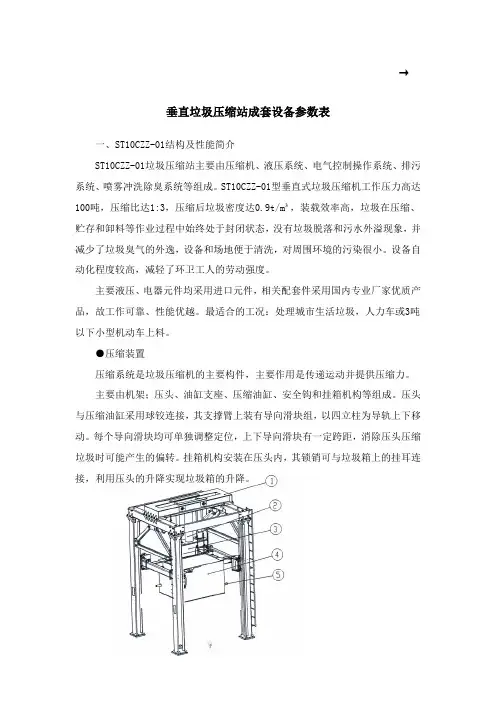

→垂直垃圾压缩站成套设备参数表一、ST10CZZ-01结构及性能简介ST10CZZ-01垃圾压缩站主要由压缩机、液压系统、电气控制操作系统、排污系统、喷雾冲洗除臭系统等组成。
ST10CZZ-01型垂直式垃圾压缩机工作压力高达100吨，压缩比达1:3，压缩后垃圾密度达0.9t/m³，装载效率高，垃圾在压缩、贮存和卸料等作业过程中始终处于封闭状态，没有垃圾脱落和污水外溢现象，并减少了垃圾臭气的外逸，设备和场地便于清洗，对周围环境的污染很小。
设备自动化程度较高，减轻了环卫工人的劳动强度。
主要液压、电器元件均采用进口元件，相关配套件采用国内专业厂家优质产品，故工作可靠、性能优越。
最适合的工况：处理城市生活垃圾，人力车或3吨以下小型机动车上料。
●压缩装置压缩系统是垃圾压缩机的主要构件，主要作用是传递运动并提供压缩力。
主要由机架；压头、油缸支座、压缩油缸、安全钩和挂箱机构等组成。
压头与压缩油缸采用球铰连接，其支撑臂上装有导向滑块组，以四立柱为导轨上下移动。
每个导向滑块均可单独调整定位，上下导向滑块有一定跨距，消除压头压缩垃圾时可能产生的偏转。
挂箱机构安装在压头内，其锁销可与垃圾箱上的挂耳连接，利用压头的升降实现垃圾箱的升降。
图1 1 机架 2 压缩油缸 3 油缸支座 4 压头 5 挂箱机构●接力压缩技术采用平行安装的三支接力油缸，大大降低了设备高度，满足垃圾站多功能（建公厕）等要求，同时可实现高、低压力和低速、高速的自动切换。
液压传动采用先进顺序控制技术，三支油缸采用同一油口控制，可靠、美观；图2 三支接力油缸●球铰连接技术压头与压缩油缸之间采用球铰联接，压头与油缸之间可任意偏转，当垃圾不平整压缩时，压缩油缸不受偏载，有效降低了压缩油缸漏油的可能性。
●浮动滑块导向技术压头、垃圾箱与立柱之门的导向采用可调滑块方式，受力面积大，立柱不变形，便于调节，并设自润滑装置，维护性好。
图3 可调式导向滑块●垃圾箱主要由垃圾箱体、前门、中门、油缸、推铲等组成。
海沃举升泵培训课件
OYL6 02 批次号
PPT文档演模板
海沃举升泵培训课件
系统部件识别（11）
2.1 标牌识别 高压油管铭牌
HC L6 01 批次号
PPT文档演模板
海沃举升泵培训课件
主要培训内容
➢海沃产品应用介绍 ➢海沃液压系统部件的识别 ➢自卸车正确的操作步骤 ➢翻车的因素 ➢油缸损坏的鉴别
海沃举升泵培训课件
翻车的因素（3）
翻车的因素之
——油缸安装不垂直
PPT文档演模板
海沃举升泵培训课件
翻车的因素（4）
翻车的因素之
——风力太大
PPT文档演模板
海沃举升泵培训课件
翻车的因素（5）
翻车的因素之
——边行车边降
PPT文档演模板
海沃举升泵培训课件
翻车的因素（6）
翻车的因素之 ——偏 载
PPT文档演模板
PPT文档演模板
海沃举升泵培训课件
系统部件识别（3）
油缸底盘支架铭牌
01506076A—部件号 XTL6 04 01— 序列号
PPT文档演模板
海沃举升泵培训课件
系统部件识别（4）
2.1 标牌识别
油泵铭牌
21107A A1—序列号 14562025 — 型号
PPT文档演模板
海沃举升泵培训课件
系统部件识别（5）
PPT文档演模板
海沃举升泵培训课件
液压系统操作步骤（1）
➢安全使用说明… 正确 切不可偏载
导致偏载的原因： • 装货不均
错误
• 货物密度不同 • 易遇冷凝固货物冻在某一侧 • 侧向大风 偏载会造成油缸损坏，甚至造成侧翻!
PPT文档演模板
垃圾收集运输 PPT课件
类
别
– 小型，<150t; 中型，150~450t;大型，>450t
– 直接倾卸装车；直接倾卸压实装车；贮存待装；复合型 中转站
– 高低货位方式；平面传送带方式
– 公路中转；铁路中转；水路中转
33
1
公路中 转战 中
2
铁路中 转站
转
站
设置防风罩和其它栅栏
设
置
避免漂尘及臭气污染
要
求
规范组织和管理
环境保 护与卫生
13
三、收集方法 • 固定容器、移动容器
家庭、单位、行人产生的垃圾 抛弃在路面的垃圾 低层居民产生的垃圾 中、高层居民产生的垃圾 水面飘浮垃圾 厨房垃圾和可降解垃圾
容器收集 清扫收集 容器收集 垃圾通道或容器收集 打捞收集 水运系统或容器收集
14
四、收集方式
是降低废物处理 成本、简化处理 工艺、实现综合 治理的前提
非连续生 不 产工艺和 定 季节性生 期 产或量小 收 的废物 集
分类收集
废物 收集方式
混合收集
简单易行，收集费 用低、不利于废物 的回收利用
定 易安排,
期 收
适用于 危险废 物和大
集 型垃圾
15
➢工业废物与城市 收集
– 可燃性物质与不可燃 性物质分开；
提升叉车的；带压实装置的
集 系
中转站 转运
仅有集中和压实；带简单分 选
统
最终处理处置场
填埋场
