压力管道设计人员考核试题二答案
GC2类压力管道设计人员考核试卷
20XX年压力管道设计人员考核试卷姓名：单位：成绩：一、判断题(每题１分，共20分)1、设备、建筑物、构筑物应按生产过程的特点和火灾危险性类别分区布置（√ ）2、在确定设备和构筑物的位置时，可使其地下部分的基础，超出装置的边界线。
培训教材.P123.5.1.10-(9)------------------------（× ）3、管道除与阀门、仪表、设备等需要用法兰或螺纹连接者外，应采用焊接连接。
培训教材.P171.5.2.5-(2)------------------------（√）4、连接不同压力等级管道的阀门、法兰等管道组成件，应按苛刻条件选用。
（√ ）5、控制室应在靠近装置的主操作区布置，并在散发粉尘、水雾和有毒介质设备的全年最小频率风向的下风侧。
（√ ）6、结构用无缝钢管和流体输送用无缝钢管都可用于压力管道。
（× ）7、保温材料及其制品的允许使用温度应低于设备和管道的设计温度。
（× ）8、为了准确地测得静压，压力表取压点应在直管段上，并设切断阀。
（√）9、阀门最适宜的安装高度是距操作面1.2m左右。
当阀门手轮中心的高度超过2m时，对于集中布置的阀组或操作频繁的单独阀门以及安全阀，应设置操作平台；对不经常操作的单独阀门也应采取适当的措施，如链轮、延伸杆、活动平台和梯子等。
培训教材 P198 5.2.82(2)-------------------------（√ ）10、当安全阀进口管道上设有切断阀时，应选用单闸板闸阀，并铅封关，阀杆应水平安装，不可朝上，以免阀杆和阀板连接的销钉腐蚀或松动时，阀板下滑。
当安全阀设有旁通阀时，该阀应铅封开。
--------------------------------------培训教材 P203 5.2.94(7)（× ）11、管道上的仪表或测量元件的布置应便于安装、观察和维修。
必要时应设置专用的操作平台或梯子。
(2023)压力管道考试题库及参考答案(通用版)
（2023）压力管道考试题库及答案（通用版）—、单选题（在每小题列出的四个选项中，只有一个最符合题目要求的选项）1.压力管道操作人员划分为6个级别，Ⅰ—3级允许操作工业管道的级别为（C）。
A.GC1、GC2、GC3；B.GC2、GC3；C.GC3；D.GB12.压力管道所用的安全阀、爆破装置、阻火器等的制造单位应取得（B）。
A.安全附件制造许可证；B.特种设备制造许可证；C.安全附件使用许可证3.埋地管道的回填必须在耐压试验、泄漏试验及防腐层检验合格（B）进行，并且按隐蔽工程验收。
A.前；B.后；C.之前或之后4.安全阀不在调定的开启压力下动作，可能的原因是（B）。
A.安全阀尺寸过大；B.阀门通道被堵；C.安全阀的参数选择不当；D.选择了结构不符的安全阀5.作业岗位一旦发生一氧化碳泄漏，救护者要佩戴（C）。
A.口罩；B.安全帽；C.白色滤毒罐或氧气呼吸器D.防火面具6.氨中毒的急救处理方法是，将受害者迅速（D）。
若呼吸停止，应进行人工呼吸及输氧。
A.送往医院；B.吃药；C.注射解毒药；D.转到空气新鲜处7.管件按（C）分为直通、异径管三通、四通、弯头、金属波纹膨胀节、PE管件等。
A.制造方法；B.制造材料；C.功能8.氨对人体的危害主要体在（D）。
A.使人麻醉；B.刺激鼻黏膜引起窒息；C.对神经系统有刺激作用；D.长期高浓度氨气作用会引起肺气肿、肺炎9.从业人员发现直接危及人身安全的紧急情况时，（C）。
A.不能停止作业；B.不能撤离作业场所；C.有权停止作业或者在采取可能的应急措施后撤离作业场所；D.经请示领导同意后可以撤离作业场所10.流动介质为水的管道的识别色为（A）。
A.艳绿；B.大红；C.淡灰；D.中黄11.阴极保护中总保护电流一般（A）。
A.由设计单位给出；B.由试验方法测得；C.使用中调节12.如图所示为高滑动支架，适用于（B）。
A.热伸长量较大的室内不保温管道；B.保温及保冷管道；C.管径较大、介质温度较高且无横向位移的管道；D.管道作轴向位移而不偏离管轴线的管道上13.（B）在液态环境下导体失去电阻，形成超导性。
压力管道设计与审批人员考试题电子版---2
考试题电子版选择题11.指出下图的管架形式;(0.75分)[通用知识题]AA.耳轴焊接支架B.变力弹簧支架C.焊接U型支架D.耳轴支架21.国家现行标准《油气输送管道并行敷设技术规范》s/T7365规定，并行管道采用顶管方式穿越公路、铁路、水渠时，套管净间距不宜小于( B )。
(0.75分)[GA专颗]A.5mB. 10mC.15mD.20m22.现行国家标准《油气长输管道工程施工及验收规范》GB50369规定，DN400的冷弯管，其曲率半径应大于等于( C )。
(0.75分)[GA专题]A.18DB.20DC.24DD.40D23.现行国家标准《输油管道工程设计规范》GB50253规定，输油管道中间(热)泵站工艺流程应符合下列规定:( ABCD )(0.75分)[GA专题])。
A.中间泵站工艺流程宜具有增压正输、压力越站、全越站、接收和发送清管器或清管器越站的功能B.中间热泵站工艺流程宜具有增压正输、加热正输、压力越站、热力越站、全越站、接收和发送清管器或清管器越站的功能c.中间热站工艺流程宜具有加热正输、热力越站、全越站、接收和发送清管器或清管器越站的功D.设有分输或注入功能的中间(热)泵站工艺流程尚应具有分输/注入、计量的功能24.《中华人民共和国石油天然气管道保护法》(2010年10月1日起施行)适用对象有( A )。
(0.75分)[GA专题]A.石油管道、天然气管道及附属设施B.工业管道c.输送石油天然气的城市管网D.石油化工企业厂区内部管网25.为防止液化石油气在管道内流动时产生静电危害，管道中液态液化石油气流速最大不应超过:( C )。
(0.75分)[GA专题]A.1.5m/sB. 2m/sc.3m/sD. 5m/s26.现行国家标准《油气长输管道工程施工及验收规范》GB50369中，下列说法不正确的是( B )。
(0.75分)[GA专题]A.防腐管的运输应符合交通部门的有关规定。
GC2级压力管道评审考试试题
GC2级压力管道设计评审考试试题一、填空题（每题1分，共10分）：1)经修改的《特种设备安全监察条例》已经2009年1月24日国务院第549号令公布，自_ _年___ __月___ __日起施行。
2)《特种设备安全监察条例》的制订是为了加强特种设备的安全监察，，保证人民群众生命和财产安全，促进经济发展。
3)《特种设备安全监察条例》所称特种设备是指涉及生命安全、危险性较大的锅炉、、、电梯、起重机械、客运索道、大型游乐设施、厂（场）内机动车辆。
4)《压力容器压力管道设计许可规则》已经国家质量检验检疫总局公布，自2008 年 4 月30起施行。
5)压力管道设计类别划分：长输管道为GA类；公用管道为GB类；工业管道为GC类；_______________类。
6)从事压力容器压力管道设计单位，必须具有相应的设计资格，取得压力容器压力管道设计许可证》。
7)设计单位从事压力管道设计的批准（或审定）人员、审核人员，必须经过规定的培训，考试合格，并取得相应资格的《设计审批员资格证。
8)设计单位资格许可程序包括：申请、受理、试设计、资格审查、批准和发证。
9)设计单位在《设计许可证》有效期内从事批准范围的压力管道产品设计，不得随意扩大设计范围。
不准在外单位设计的图纸上加盖本单位设计资格印章。
10)《特种设备安全监察条例》所称的压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的、液化气体、或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
二、是非题（正确打√；错误打×。
每题2分，共10分）：1）一条管道及每个组成件的设计压力，不应小于运行中遇到的内压或外压与温度相偶合时最严重条件下的压力。
（√）2) 无隔热层的管道中，不同的管道组成件的设计温度都应相同。
（×）3）焊接接头系数根据焊接接头型式、焊接方法和焊接接头的检验要求确定。
GC2类压力管道设计人员考核试卷(1)
20XX年压力管道设计人员考核试卷姓名：单位：成绩：一、判断题（每题1分，共10分）1、水平π型补偿器两侧的导向架距弯头越近越好。
（×）2、在应力分析中，计算温度应取实际工况温度，计算压力应取实际工况压力，安装温度（环境温度）应根据所在区域和安装时间的不同来确定。
（×）3、对往复式压缩机的管道布置，除须进行柔性分析外，还须进行振动分析，直至两者都合格为止。
（√ ）4、横向位移过大可能影响邻近管道，应设置限位支架。
（×）5、支吊架边缘与管道焊缝的间距不应小于80mm，与需要热处理的管道焊缝的间距不应小于120mm。
（×）6、水平位移量较大处且必须设刚性吊架时，应在吊架的顶部连接点设有长圆孔，以满足水平位移的要求。
（√ ）7、横向位移过大可能影响邻近管道，应设置限位支架。
（×）8、埋弧焊是依靠燃气和氧气发生剧烈的燃烧反应产生的火焰热量加热和融化母材和焊丝，形成焊接接头的焊接方法。
（×）9、未焊透和咬边都是焊接时接头根部未完全熔透的现象。
（×）10、管道吹扫压力不得超过容器和管道系统的设计压力。
（√ ）二、填空题（每空1分，共30分）1、一般来说，管道上三通和弯管处的应力比较大。
2、管道热补偿的方法有两种，即自然补偿和补偿器补偿。
3、管道支吊架按其功能可分为承受管道荷载、限制管道位移和控制管道振动三大类。
4、支吊架边缘与管道焊缝的间距不应小于50 mm，与需要热处理的管道焊缝的间距不应小于100 mm。
5、当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装，当阀门与管道以焊接方式连接时，阀门不得关闭，且宜采用氩弧焊打底。
6、波纹补偿器适用的管线为温度较高、压力较低的管线。
7、用于GC2级管道的阀门应每批抽查10% ，且不得少于一个。
8、设备地脚螺栓的施工方法有直埋法和预留孔法两种。
直埋法适用于塔类、较大的容器、振动较大的机械设备。

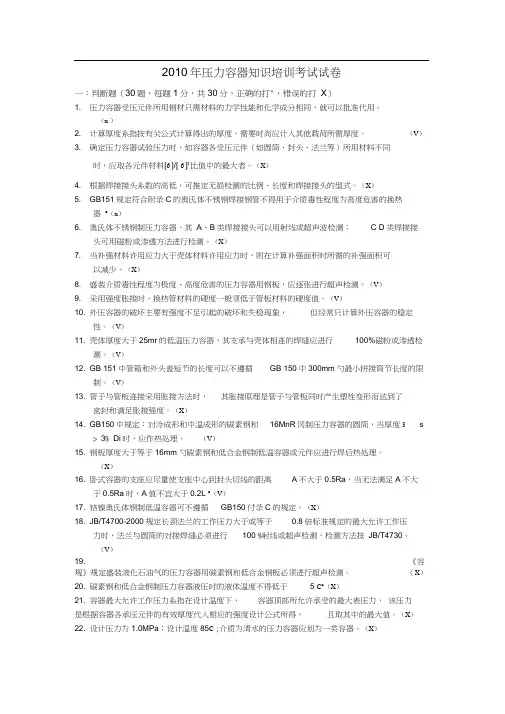

压力管道培训考核试题及答案
2010年压力容器知识培训考试试卷一：判断题（30题，每题1分，共30分，正确的打"，错误的打X）1. 压力容器受压元件所用钢材只需材料的力学性能和化学成分相同，就可以批准代用。
（x ）2. 计算厚度系指按有关公式计算得出的厚度，需要时尚应计入其他载荷所需厚度。
（V）3. 确定压力容器试验压力时，如容器各受压元件（如圆筒、封头、法兰等）所用材料不同时，应取各元件材料[6 ]/[ 6 ]t比值中的最大者。
（X）4. 根据焊接接头系数的高低，可推定无损检测的比例、长度和焊接接头的型式。
（X）5. GB151规定符合附录C的奥氏体不锈钢焊接钢管不得用于介质毒性程度为高度危害的换热器°（x）6. 奥氏体不锈钢制压力容器，其A、B类焊接接头可以用射线或超声波检测； C D类焊接接头可用磁粉或渗透方法进行检测。
（X）7. 当补强材料许用应力大于壳体材料许用应力时，则在计算补强面积时所需的补强面积可以减少。
（X）8. 盛装介质毒性程度为极度、高度危害的压力容器用钢板，应逐张进行超声检测。
（V）9. 采用强度胀接时，换热管材料的硬度一般须低于管板材料的硬度值。
（V）10. 外压容器的破坏主要有强度不足引起的破坏和失稳现象，但经常只计算外压容器的稳定性。
（V）11. 壳体厚度大于25mr的低温压力容器，其支承与壳体相连的焊缝应进行100%磁粉或渗透检测。
（V）12. GB 151中管箱和外头盖短节的长度可以不遵循GB 150中300mm勺最小拼接筒节长度的限制。
（V）13. 管子与管板连接采用胀接方法时，其胀接原理是管子与管板同时产生塑性变形而达到了密封和满足胀接强度。
（X）14. GB150中规定：对冷成形和中温成形的碳素钢和16MnR冈制压力容器的圆筒，当厚度3 s> 3% Di时，应作热处理。
（V）15. 钢板厚度大于等于16mm勺碳素钢和低合金钢制低温容器或元件应进行焊后热处理。
某公司2021年压力管道设计人员考核测试卷及答案
某公司2021年压力管道设计人员考核测试卷及答案2021年压力管道设计人员考核测试卷时间：年月日考试人：得分：一、判断题（共20题，每题1分）1、不同专业之间的接口关系属于管道应力分析技术统一规定的内容之一。
（√ ）2、当金属法兰与非金属或脆性材料法兰相连时，两者均应选用全平面（FF）法兰。
（√）3、设计文件应标明输气管道和管道附件母材及焊接材料的规格、焊缝和焊接接头形式；对焊接方法、焊前预热、焊后热处理及焊接检验等均应提出明确要求。
（√） 4、《特种设备安全监察条例》所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。
（√）5、对于直接通向大气的排凝、放空管道不应进行保温。
（√）6、对于钢对钢接触面的滑动支架，其摩擦系数μ取0.2。
（×） 7、对非定型设备的管口方位，应按工艺要求进行布置。
（×）8、完全退火适用于处理亚共析钢、中合金钢，目的是改善钢的铸件、锻件或热轧型材的机械性能。
（√）9、对于有无隔热层管道，除另有计算或经验数据外，应取介质温度为计算温度。
（×） 10、重要设备在运行中，不允许流体中断时，宜采用回流管或设置带有隔断阀门的环状管网等安全措施。
（×）11、甲、乙类液体储罐，宜布置在站场地势较高处。
当受条件限制或有特殊工艺要求时，可布置在地势较低处，但应采取有效的防止液体液体流散的措施。
（（×） 12、当一个地区的发展规划，足以改变该地区的现有等级时，应按发展规划划分输气管道的地区等级。
（√）13、二次应力引起的是疲劳破坏。
（√）14、螺纹连接的管道，每个分支应在阀门等维修件附近设置一个活接头。
但阀门采用法兰连接时，可不设活接头。
（√）15、动力管道是指火力发电厂用于输送蒸汽、汽水两相介质的管道。
（√） 16、管道组成件的质量证明文件为产品合格证书。
压力管道设计审批考试题有答案
压力管道设计审批考试题工作单位：姓名：得分：一、填空题（每空1分，共20分）1、当在临界温度下，使气体转变为液体所需的压力称为。
气体在此状态下称为。
在此状态下的参数称为。
(临界压力、临界状态、临界参数)2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。
（外力的作用）3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。
这时在该压力下的温度称为。
液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。
（露点、沸点）4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于 mm时，可不补强。
当支管外径大于或等于时，宜采用标准三通件或焊接三通件。
（50、1 / 2 主管内径）5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。
（标志牌）6、压力管道材料的选用，应根据、、和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。
（管道级别、设计温度、设计压力）7、根据制造方法不同，钢管分为和两大类。
（无缝钢管和焊接钢管）8、压力管道的法兰密封垫片有三类，分别为、和。
（非金属垫片、半金属垫片、金属垫片）9、管道涂料的选用，应与被涂管道的、相适应。
（表面材质、使用环境）10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。
（关闭）二、判断题（请在正确的后面画√，错误的后面画×。
每题1分，共10分）1、金属耐腐蚀性标准分为9级.（×）2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×）3、压力管道输送介质的压力对安全没有影响（×）4、输气管道一般应采用埋地方式敷设，特殊地段也可采用土堤、地面等形式（√）5、管道附件可以（严禁）使用铸铁件（×）6、单个安全阀的泄放管，应按背压不大于该阀泄放压力的10 ％确定，但不应小于安全阀的出口管径；√7输气管道试压前采用清管器进行清管，并不应少于两次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力管道设计人员考核试题二
姓名：__________单位：__________分数：__________
一、判断题（每题2分，共30分）
1、可燃气体、可燃液体的管道可穿越与其他无关的建筑。
（×）
2、布置固体物料或含有固体物料的管道时，应使管道尽量可能短、少拐弯和不出现死角。
（√）
3、为了准确地测得静压，压力表取压点应在支管段上，并设切断阀。
（√）
4、横向位移过大可能影响邻近管道，应设置限位支架。
（×）
5、支吊架边缘与管道焊缝的间距不应小于80mm，与需要热处理的管道焊缝的间距不应小于120mm。
（×）
6、保温材料及其制品的允许使用温度应低于设备和管道的设计温度。
（×）
7、输送气体的介质的露点高于环境温度需伴热的管道，宜选用夹套伴热。
（×）
8、凡从事压力管道设计单位资格许可审查工作或设计审批人员培训、考核工作的审查机构必须在国家或升级安全监察机构办理备案手续，并接受其监督管理。
（√）9、压力管道范围规定为：最高工作压力大于或等于0.01Mpa（表压）的气体、液化气体、蒸汽介质，或可燃、易燃、有毒、有腐蚀性，最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道及其附属设施和安全保安护装置。
（×）10、水平位移量较大处且必须设刚性吊架时，应在吊架的顶部连接点设有长圆孔，以满足水平位移的要求。
（√）11、连续操作的可燃气体管道的低点，应设两道排液阀，排除的液体应排放至密闭系统。
但开停工时使用的排液阀，可设一道阀门并加螺纹堵住头或盲板。
（√）
12、为防堵塞，可燃气体在线分析设备的放空管上不能安装阻火器。
（×）
13、一次危险是指设备或系统内潜在着得发生爆炸或火灾的危险，它会直接危害人身安全、导致设备毁坏和建筑物倒塌。
（×）14、装置布置设计的三安全措施是：首先按全年最小频率风向对工厂进行合理布置，其次是严格设计防火规范进行设备布置，保证安全距离，第三是建立可靠的消防系统。
（×）15、高温压力管道及其受热元件的钢材使用温度，不应超过《工业金属管道设计规范》GB50316中规定的材料许用应力值所对应的温度上限。
（√）
二、填空题（每题1.5分，共15分）
1、空冷器不应布置在__操作温度等于或高于自燃点__和_输送、储存液化烃__设备的上方：否则应采用非燃烧材料的隔板隔离保护。
2、为防止火炬总管的服腐蚀，泄放后可能携带服饰性液滴的可燃气体，经_分液___后，方可接至火炬总管。
3、采用已经法兰连接时，输送介质的流向宜自_小口径__流向__大口径_。
4、对于有分支的工艺管道，安装温度计或热电偶时，要特别注意安装位置与_工艺流程_相符，且不能安装在管道的__死角_、__盲肠位置。
5、涂料的选用，应考虑与被涂物质的__使用环境_和___表面材质__向适应。
6、根据就《建筑设计防火规范》（GB50016-2006）的划分，使用或生产下列物质生产的火灾危险性分类为甲类：闪点_小于28℃_的液体；爆炸下限__小于10%__的气体；在密封设备内操作温度大于或等于_物质本身自燃点__的生产；以及强氧化剂和其他能够引起燃烧、自然或爆炸的物质等。
7、特种设备是指涉及生命安装、危险性大的_锅炉、压力容器（含气瓶）_、_压力管道_、__电梯_、__起重机械_、__客运索道__、_大型游乐设施__。
8、职业性接触毒物危害程度分级是依据_急性毒性_、_急性中毒发病状况_、__慢性中毒发
病状况_、_慢性中毒后果_、__致癌性__和__最高允许浓度__六项指标综合分析，全面权衡，以多数指标的归属定出的。
9、压力管道的___设计__、___制造__、__安装___、__使用__、____检验__和__修理改造__的单位必须执行《压力管道安全管理与检查规定》。
10、管道壁厚的附加裕量包括__腐蚀裕量__、__壁厚负偏差__和__螺纹深度_。
三选择题（每题1.5分，共15分）
1、低温管道的布置应考虑整根管道有足够的（F ），要充分利用管道的（C ），其管道支架必须有防止产生（A）的措施。
A、冷桥
B、强度
C、自然补偿
D、变形
E、弹性元件
F、柔性
2、构件或物体在外力作用下产生变形，外力去除后能完全恢复其原有的形状，不遗留外力作用的任何痕迹，这种变形成为（ B ）
A、塑性变形
B、弹性变形
C、自然变形
D、零变形
3、钢材经淬火加高温回火的热处理工艺叫（ B ）
A、固溶处理
B、调质
C、正火
D、退火
4、自塔顶下来的管线，通常在靠近管口处设（ B ）
A、导向支架
B、承重支架
C、固定架
D、弹簧架
5、单列、中心线安装、两点支撑的离心泵，其许用力和例句符合（ C ）的规定。
A、API617
B、ANSI/B31.3
C、API610
D、NEMASM23
6、埋设在车行道的燃气管道，其埋设的最小覆土厚度（路面至管顶）应为（ B ）
A、1.0m
B、0.9m
C、0.8m
D、0.7m
7、明火或散发火花地点宜布置在油气散发场所的（ C ）
A、下风侧
B、上风侧
C、全年最小频率风向的下风侧
D、全年最小频率风向的上风侧
8、可燃气体、液液化烃、可燃液体的塔区或其它设备的框架台，应设置不少于两个通往地面的梯子，作为安全疏散通道，但长度不大于（ C ）
A、15m
B、25m
C、8m
D、20m
9、Q235-B钢板的设计压力和使用温度分别是（A）
A、≤1.6Mpa、0~350℃
B、≤2.5Mpa、0~400℃
10、储罐的管口标高应是基础完成（ C ）后的标高，管口处的管道宜采用柔性连接，还应考虑基础的（ B ）。
A、顶面砂浆层
B、后期沉降量
C、初期沉降
四、问答题（每题10分，共40分）
1、压力管道设计中的职责是什么？
2、何为压力管道？
3、何为一次应力、二次应力？简述其特点，应力分析的合格标准是什么？
4、按照《石油化工企业设计防火规范》（GB50160）的规定，哪些设备应设安全阀？哪些设备不宜设安全阀？。
