指纹电梯智能控制系统简介组成功能说明及技术参数
什么是电梯门禁及其功能说明,技术参数,软件特点
什么是电梯门禁及其功能说明，技术参数，软件特点电梯门禁控制器电梯门禁控制器1、刷卡到达指定楼层。
在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。
当用户进入电梯并在读卡器上刷卡后，门禁主控板判断此卡是否有效及所具有所到达楼层的权限，自动按下对应楼层按钮，电梯即可开往指定楼层。
此时，无卡用户按钮无效，限制非法乘坐电梯。
当用户的管理费过期后刷卡无效系统会自动提示。
2、管理卡设置根据管理需要可以设置一张管理卡可以到达任一楼层3、与门禁统一管理软件可以实现普通门禁与多奥电梯门禁同时管理。
电梯的一层和地下车辆层可…电梯门禁功能有哪些？电梯门禁功能有管理相关人员进出电梯的数字化智能管理系统。
在科学技术发达的今天，电梯门禁系统已发展成为一套现代化的、功能齐全的管理系统，不仅能够时刻自动记录人员的出入情况，限制内部人员的出入区域、出入时间，礼貌地拒绝不速之客，同时也将有效地保护财产不受侵犯。
因此在当前，电梯门禁管理系统已成为安全防范系统中极其重要的一部分，广泛应用在智能大厦、智能小区、办公室、宾馆等各种房间门、大门、人行通道的管理方面。
什么是电梯门禁系统?电梯门禁系统一种以感应式IC卡作为凭证，结合目前世界上先进的计算机技术、网络技术，对电梯使用者、电梯运行时间及电梯前往的楼层进行控制的系统。
解决现代高层楼宇中，电梯是人们来往最主要的搭乘工具，任何人都可利用电梯穿梭于的各楼层。
但现实的物业管理中，大厦中的部分楼层并不希望任何人都可以通过电梯进入；或者，有时某些特定时间内用户需使用电梯，但电梯却因保安管理需要已停运。
这些情况都给保安管理和使用者带来诸多不便。
电梯门禁智能管理系统能防尾随吗？DUOAO防尾随电梯门禁智能管理系统针对电梯门禁系统尾随问题，多奥公司开发了防尾随电梯门禁智能管理系统，主要解决以下问题：一，蹭梯，防止未授权人员进入或者尾随授权人员进入电梯。
智能电梯IC卡系统概述和功能说明
智能电梯IC卡系统概述智能电梯IC卡管理系统主要由安装在电梯轿厢或厅外的IC卡控制器及读卡器、安装在物业计算机中的管理中心软件和发卡设备、乘梯人员持有的IC卡等组成。
在电梯的呼梯面板或者轿厢内安装读卡器，电梯的使用人员刷卡后，电梯对持授权卡的用户开放，无卡或者未授权的卡则不能使用电梯，能够限制无关人员或者恶意拖欠物业费的用户使用电梯。
只有经过管理中心软件授权发放的ＩＣ卡才可以使用电梯，用户ＩＣ卡可以设置不同的使用权限，管理人员持有的乘梯卡可以设置成使用园区全部电梯的权限，对于丢失的卡，系统管理中心能够进行挂失处理，丢失的ＩＣ卡将刷卡无效，阻止非法持有者继续使用。
乘梯收费或者不收费可自由切换，收费方式灵活多样：按层收费、次收费、时段收费等。
智能电梯IC卡管理系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，此时控制器断开对电梯的使用权限的控制，不需要刷卡就能乘梯，方便电梯在特殊情况下使用。
功能说明1、内选分层控制——安装在轿厢内选面板内，每个选层按钮可独立进行使用授权2、双层板结构——底层为备用电路。
故障时，启用底层电路，电梯可正常使用3、一卡多梯功能——1个用户IC卡最多可以使用三部电梯，管理人卡可使用所有电梯4、海量用户信息库——可支持高达10万张用户IC卡，每张卡的数量信息独立管理5、卡片挂失功能——用户IC卡丢失后，可制作新卡，原丢失卡片失效6、收费功能——分层计费、时段计费、按次计费可灵活设置，收费或者不收费可以切换7、用户黑名单——指定用户被屏蔽后不可继续使用电梯，直到再次开放后才可使用8、电梯运行管理——可以选择电梯的禁用时段和可用日期，无效时段或不可用日期时，刷卡无效9、刷卡记录读取——6500刷卡记录循环存储，数据断电可保持10年10、系统启/禁用控制——可通过刷卡或手段开关控制是否用电梯IC卡管理。
指纹梯控
深圳多奥
套
1
0.00
4
软件狗
DAIC-Softwarekey 深圳多奥 一卡通管理中心系统小计 规格型号 生产厂家
套
1
0.00 0.00 单价 小计
二、DUOAO电梯控制管理系统 序号 名称
单位
数量
1
电梯智能控制系统主板 （含核心版）
DAIC-DT-DCDMB
深圳多奥
块
3
0.00
2
电源
DAIC-DT-Dp
工作电压、电流：使用DC 直流24V±10%/3A,电源具备 过流，过压，防雷，防静电功能；
产品尺寸：350*350*110mm
梯控管理软件要与门禁管理系统、消费管理系统、通道 管理系统实现一卡、一库、一平台。 *提供智能电梯管理系统软件著作权登记书；
备注
参数
系统供电 (轿箱顶取电,一般用一个插排/台)
甲购
一卡通系统辅材 设备合计 税票=设备*10% 总计
0.00 0.00 0.00
智能一卡通管理系统
备注
参数
含系统操作、调试、授权
网络版开通电梯 门禁
网络集成版
1.系统设置功能：包括各子系统控制器端口设置、控制 器数量设置、控制器号设置、控制器号名称设置和安装 位置设置等； 2.管理功能： 初始化控制器：初始化后的控制器内的主密钥、通信数 据、参数设置将全部清除； 3.操作功能： 下载系统时间：用于校准控制器机内运行时间； 下载/清除黑名单：对控制器下载和清楚黑名单操作； 下载开放时区：对控制器下载常开放时间表，下载后， 当各子系统时间运行在时间段期间则子系统自动处于常 开状态，当子系统时间运行在时间段外则子系统自动恢 复原来关闭状态，用户必须刷卡或使用预设密码才能通 行。 读取运行记录：用于读取所选择子系统的通行记录； 下载节假日组：节假日组用于设定某日期，在开放时区 表中，所设置的节假日开放时间段内，控制器实现开放 状态，否则控制器处于关闭状态，而节假日时间段生效 后，对应的该星期设置的开放时区有效。 4.系统数据备份和恢复功能：用于备份系统用户通行记 录及相关设置参数；恢复当系统数据损坏时的最后备份 数据，主要是用户通行记录和设置； 5.查询管理功能：含通行记录查询、用户资料查询、系 统运行日志查询、IC卡检测； 6.支持收费，加密狗时间权限管理功能。 *7.智能一卡通管理系统必须是一卡一库一平台，不允 许采用多家厂商，多家软件，多个发卡器，来集成在一 张卡上，做到真正意义上的智能管理一卡通，使用一卡

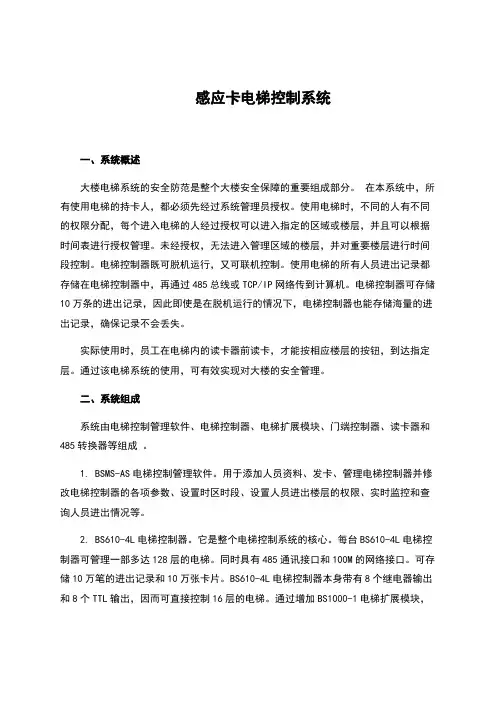

智慧感应卡电梯控制系统(完整版)
感应卡电梯控制系统一、系统概述大楼电梯系统的安全防范是整个大楼安全保障的重要组成部分。
在本系统中，所有使用电梯的持卡人，都必须先经过系统管理员授权。
使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。
未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。
电梯控制器既可脱机运行，又可联机控制。
使用电梯的所有人员进出记录都存储在电梯控制器中，再通过485总线或TCP/IP网络传到计算机。
电梯控制器可存储10万条的进出记录，因此即使是在脱机运行的情况下，电梯控制器也能存储海量的进出记录，确保记录不会丢失。
实际使用时，员工在电梯内的读卡器前读卡，才能按相应楼层的按钮，到达指定层。
通过该电梯系统的使用，可有效实现对大楼的安全管理。
二、系统组成系统由电梯控制管理软件、电梯控制器、电梯扩展模块、门端控制器、读卡器和485转换器等组成。
1. BSMS-AS电梯控制管理软件。
用于添加人员资料、发卡、管理电梯控制器并修改电梯控制器的各项参数、设置时区时段、设置人员进出楼层的权限、实时监控和查询人员进出情况等。
2. BS610-4L电梯控制器。
它是整个电梯控制系统的核心。
每台BS610-4L电梯控制器可管理一部多达128层的电梯。
同时具有485通讯接口和100M的网络接口。
可存储10万笔的进出记录和10万张卡片。
BS610-4L电梯控制器本身带有8个继电器输出和8个TTL输出，因而可直接控制16层的电梯。
通过增加BS1000-1电梯扩展模块，可控制更多的楼层。
BS610-4L电梯控制器还带有16路的TTL输入，可用于与访客对讲系统联动。
3. BS1000-1电梯扩展模块。
当电梯楼层数超过16层时，需要增加BS1000-1电梯扩展模块，以便控制更多的楼层。
BS1000-1电梯扩展模块带有8路的继电器输出，因而每台扩展模块可控制8层。
每台BS610-4L电梯控制器可通过485 连接16台BS1000-1电梯扩展模块。
电梯门禁功能,技术参数,使用流程,原理图,接线等详细说明
电梯门禁功能及技术参数电梯门禁基本功能1、刷卡到达指定楼层。
在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。
当用户进入电梯并在读卡器上刷卡后，门禁主控板判断此卡是否有效及所具有所到达楼层的权限，自动按下对应楼层按钮，电梯即可开往指定楼层。
此时，无卡用户按钮无效，限制非法乘坐电梯。
当用户的管理费过期后刷卡无效系统会自动提示。
2、管理卡设置根据管理需要可以设置一X管理卡可以到达任一楼层3、与门禁统一管理软件可以实现普通门禁与电梯门禁同时管理。
电梯的一层和地下车辆层可以设置为公共层，对有地下车库的住户可以授权住户层和地下车库与住宅楼单元间之间的门禁权限（地下车库与住宅楼单元间之间安装一个单门门禁）。
4、住户互访功能住户通过楼宇对讲，向被访户询问被访户的楼层密码。
访户进入电梯后输入密码到达被访户楼层。
(必须配合密码读卡器)5、临时访客功能。
临时访客功能：针对临时访客发行，临时卡设置有效时间段、有效楼层、有效电梯，该持卡用户在授权X围内使用有效。
当临时访客离开时，可以退卡，取消此临时卡的权限。
6、对讲（选配）：增加电梯呼梯控制板临时访客可以通过安装在单元门口的楼宇对讲门口机与楼内居民通话，由楼内的居民按下楼宇对讲室内机的单元门开锁按钮和电梯允许停靠按钮，访客进入电梯后，对应这一楼层的按钮可以使用，而其他楼层的按钮则无法使用，这样，电梯只会停靠在其要到达的楼层上。
7、消防联动功能当发生消防报警时，控制器自动转入消防状态，电梯进入正常使用，不受刷卡控制。
参数说明电梯门禁控制器：1、主控板和电脑通讯接口：RS485 OR TCP/IP2、通讯距离：1200m3、门禁读头与主控板通讯：维根or RS4854、用户数量：无限制5、记录条数：100W6、单板控制层数：30层(可扩展至120层)7、最大电梯数量：2558、支持卡类：ID IC CPU9、电梯门禁控制方式：刷卡、密码、PC(需联网)10、控制电梯输出：继电器（无源）11、读卡时间：小于0.2s12、型号：DAIC-DT-MJMB电梯门禁读头：输入电压：190~250VAC 50 / 60 Hz输出电流：3A输出电压：12VDC /24VDC输出功率：60W输入保险丝规格：3.0 A / 250VACLED灯指示工作状态带背光输出短路保护过载保护过流保护浪涌保护产品尺寸：88mm（长）*55mm（宽）*30mm（厚）产品重量：0.15Kg型号：DAIC-DT-RW电梯门禁发卡器：◆工作模式：USB◆刷卡卡间隔：＜0.1秒◆读卡类型：ID卡IC卡CPU卡等工作温度：-25℃-75℃◆内置天线：有◆内置喇叭：蜂鸣器◆工作电压：USB取电◆通讯距离：3米◆传送方式：实时双工◆读卡速度：＜0.2秒◆感应距离：3-10CM◆读卡频率：125KHz,13.56MHz◆工作湿度：10-90%◆内置LED：双色LED功能特点1.采用RS485方式通讯，最远距离可达1200m。
智能电梯简介演示
远程监控
通过物联网技术，智能电梯可以实现 远程监控和管理，实时监测电梯的运 行状态、故障信息等，提高电梯的安 全性和可靠性。
数据交互
物联网技术可以实现电梯与外部系统 的数据交互，如与消防系统、楼宇自 控系统的联动等，提高电梯的智能化 水平。
大数据分析
运行优化
通过对电梯运行数据的分析，可以优化电梯的运行效率，提高乘客的舒适度和满意度。
防夹保护
智能电梯具备防夹保护功能，当电梯门即将关闭 时，如果检测到障碍物，会自动重新打开门，防 止夹伤乘客。
故障自诊断
智能电梯具备故障自诊断功能，一旦出现故障， 能够自动检测并定位问题所在，缩短维修时间。
节能环保效果更佳
能效管理
01
智能电梯采用先进的能效管理技术，能够在不同负载情况下自
动调整运行模式，降低能耗。
安全可靠
智能电梯具备多重安全防护措施，如防坠落、防超载、防撞 等功能，能够提高电梯的安全性能，降低事故发生的概率。
智能电梯采用先进的传感器和控制系统，能够实时监测电梯 的运行状态和故障情况，及时发现并处理问题，确保电梯的 安全稳定运行。
高效便捷
智能电梯采用智能调度系统，能够根据乘客的需求和电梯 的运行状态，智能分配电梯到最需要的地方，提高电梯的 运行效率。
特点
智能电梯具有高效、安全、便捷和节 能等优点，能够提升乘客的出行体验 ，优化楼宇的运营管理。
工作原理
自动识别
通过内置的感应器和摄像头，智能电梯能够自动识别乘客的呼叫 信号和目标楼层，实现快速响应和准确停靠。
智能调度
根据楼宇内的客流情况和运行状态，智能电梯能够进行智能调度， 优化电梯的运行效率和整体性能。
传感器技术
云APP、蓝牙电梯管理系统含二维码、刷卡、密码、人脸识别技术参数功能说明
云APP电梯管理系统技术参数功能说明所产生的价值云APP电梯管理系统+二维码+刷卡1系统简述系统模式：云摇一摇或者刷卡直达的层控模式基础上增加对讲联动功能。
多奥云APP电梯管理系统由安装在电梯轿厢顶的云电梯控制器、和安装在轿厢内的云APP电梯读头、IC卡电梯读头、安装在管理中心的IC卡发卡中心、电梯的使用人员持有的IC卡组成。
IC卡发卡中心对每一XIC卡进行权限设定后，发出的卡才可以使用，不同的卡可以设置不同的权限，对应不同的使用人员；管理者持有的管理IC卡通常设置成可以使用电梯的全部权限；对于丢失的卡，IC卡发卡中心可以挂失，对丢失的IC卡禁用，阻止非法持有者继续使用。
云用户必须在云一卡通云平台登记授权才可以使用电梯到相应的楼层。
多奥云APP电梯管理系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，电梯可以实现无IC卡登记，方便电梯在特殊情况下使用。
对于访客，无需卡就可实现登梯：先使用对讲系统呼叫住户，住户确认访客身份后，按开门键的同时会向电梯送出启动信号，电梯控制系统送出客人可以到该层的信号，当电梯下到一楼时，（可选配对讲主机联动外呼电梯则自动下到一楼），客人进入电梯后，按下住户所住楼层的按键，则登记启动电梯，而其他未授权的楼层，访客无法按键登记；同时也能解决互访串门问题；可选配自动招梯功能既按下对讲分机招梯键后出门，这时电梯自动到这层楼，让电梯等人而不是人等电梯，带来便捷的智能化生活；2云APP电梯管理系统技术参数2.1 云APP电梯智能控制主板技术参数1）工作电压：DC12V-24V/1A2）工作环境：-30℃-75℃3）通讯方式：RS485 TCP/IP CAN4）最大用户数：无限制5）支持卡片类型：IC卡、EM卡、ID卡、T5557卡、CPU卡等6）支持生物识别读头：指纹、静脉识别、掌纹识别、虹膜、面部识别等7）连接方式：无源干接点8）多奥电梯触点输出扩展板多奥云APP电梯智能控制主板2.2 IC卡电梯智能控制扩展板技术参数1）产品型号：DAIC-DT-K2）规格：130*75多奥云APP智能控系统扩展板3云APP电梯管理系统功能说明3.1功能细项1）业主乘梯：业主进入电梯轿厢后用云摇一摇或者刷卡，电梯直接启动到达业主楼层，无须进行任何手动操作，其它受控楼层无法到达。
办公大楼指纹电梯层控解决方案
多奥办公大楼指纹电梯层控解决方案前言梯控管理系统不仅能够彻底解决智能一卡通管理方面的短板，而且凭借其强大的功能、灵活的配置方案、便捷的使用方法以及不会改变电梯原有的控制跟电梯完全隔离的特性，已经广泛被业主用来提升物业档次。
可与多奥停车管理/门禁/考勤/智能通道/消费/在线巡更等智能一卡通。
有权限的人员登记指纹启动电梯再选择楼层，可选配带密码式读头，不想验证指纹则输入密码。
管理人员或者特殊用户可开放任意组合的楼层权限，管理功能灵活方便且人性化。
多奥电梯控制器专供电梯轿厢内管制人员出入特定允许出入的楼层，以防止人员随意出入各楼而造成不便，还可以有效地限制外来闲杂人员对电梯的非法使用，保证正常用户正常、快捷地电梯。
其工作原理是在原有的电梯系统上加装指纹电梯控制系统，不破坏电梯原有结构，只是接管了电梯呼梯按钮或内选按钮，实现对电梯的使用权限进行限制，给电梯的使用带来多种好处。
它是一套完全独立于电梯本身控制系统的智能系统，它的设计与施工都无需对原来的电梯系统进行复杂的改动，只需在电梯轿箱内的按钮面板处进行简单的接线，便可以实现使用指纹对电梯进行控制。
所以不影响电梯原有性能,参数,维修保养等.其控制方式是所有智能化公司通用模式:采用无源干接点接管电梯按键.该方式适合任何品牌的电梯.实际上就是用刷卡代替了人工按键,不会有任何信号给电梯控制板或电流电压的产生.第一章项目需求根据实际情况和需求，整个项目需求如下：（1）共有2部电梯需要控制，电梯最高3层，电梯内设置指纹读卡器；（2）使用步骤为：业主呼梯—> 进入轿厢—>验证指纹或刷卡—> 选择要去楼层。
（3）电梯控制系统采用脱机运行方式，轿厢单独设置和读取数据：通过数据采集器读取数据。
（4）火灾时自动恢复电梯按钮的原来功能：具有消防信号输入接口，当无源的干接点消防开关信号启动后，指纹电梯系统不工作，电梯恢复到原状态。
（5）不影响电梯年检：该系统与电梯本身系统采用无源触点连接，不影响电梯原有功能，不影响电梯年检。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单介绍一下指纹电梯智能电梯管理系统：
指纹电梯智能控制管理系统主要由安装在电梯轿厢内或者轿厢外的指纹电梯读头、轿厢顶的指纹电梯控制器、安装在管理中心的指纹采集器、软件、等组成。
在电梯的轿厢内设置指纹读头，电梯的使用人员按指纹后，电梯可以开放对指纹预先设定层楼的轿内指令，提供给使用者登记；未授权的楼层，则不能登记。
开放的公共区域则无须指纹可以登记。
可以限制无关人员进入指纹权限区域。
在电梯的厅外设置指纹读头，智能指纹电梯的使用人员按指纹后后，电梯可以开放对指纹预先设定的外召按钮，提供给使用者登记；未授权的指纹，则不能登记，开放的公共区域方向的外召按钮则无须指纹可以登记。
可以限制无关人员进入指纹权限的电梯。
指纹采集中心对每一个指纹进行权限设定后，才可以使用，不同的指纹可以设置不同的权限，对应不同的使用人员；管理者持有的管理指纹通常设置成可以使用电梯的全部权限；智能指纹控制电梯管理系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，按指纹式电梯可以实现无指纹登记，方便电梯门禁系统在特殊情况下使用。
智能指纹控制电梯管理系统加强了传统安全管理系统中管理的薄弱一面，极大地提高了楼宇的安全等级，给业主尊贵享受。
二、系统功能说明及技术参数
A、技术参数说明
指纹电梯智能管理系统产品型号：DAIC-DT-CK
电梯指纹箱体外观尺寸：L350*W350*110H
按指纹电梯工作电压、电流：使用DC 直流24V±10%/3A,电源具备过流，过压，防雷，防静电功能
电梯按指纹主控板最大工作电流<480mA
电梯门禁工作电流约120mA；
电梯智能控制层数：主控板控制16层，可根据需求扩展；
每个触点均为无源干触点输入输出特性；一路消防联动输入，32路触点输出；
导通电阻 <3Ω；
截止电阻大于 >20MΩ；
使用环境：温度：-20--70℃相对湿度: 20%--90%不结露；
储存环境: 温度：-30--90℃相对湿度: 20%--90%不结露；
使用指纹：典型操作时间0.3秒；
通讯接口: RS485/RS232、可选TCP/IP 、可完全脱机运行
B、指纹电梯智能控制系统功能简述
1. 智能型电梯楼层人员管制系统，专供电梯校箱内管制人员出入特定楼层。
管制持指纹人员出入特定允许出入之楼层，以防止随意出入各楼层而确保安全;
2. 该系统与电梯本身系统采用无源触点连接，两者完全隔离，不会对电梯原有性能产生任何影响；
全端口过流,过压,防雷保护,安全稳定可靠;
3. 具区段式增加,删除,查询指纹号及楼层设定即可分时段设置对电梯的控制如节假日时间权限设置；
4. 具有时间区管制:实现系统在某段时间内开放，某段时间内受控，使电梯按规定自动运行；
5. 操作模式: 单层指纹（业主指纹）持有人按指纹直达.无需再按键;
6. 产品自带自检装置当系统发生故障或者遭破坏时可送出讯号，会自动从原系统中脱离，恢复电梯原状态，不影响电梯的使用；
7. 具有消防信号输入接口，当无源的干接点消防开关信号启动后，指纹电梯系统不工作，电梯恢复到原状态;
8. 内核采用性能高，功率低ARM芯片(ARM内核,可迅速达到客户的个性化功能要求;)并且使用低功率的CMOS微电脑、断电时人员及储存资料可保存10年绝不流失
三、系统组成
1、指纹电梯控制器
指纹电梯控制器（采用32位ARM高速处理器，处理数据高速安全可靠。
）
产品型号：DAIC-DT
外观尺寸：L350*W350*110H
工作电压、电流：使用DC直流24V±10%/3A,电源具备过流，过压，防雷，防静电功能主控板最大工作电流<480mA
工作电流约120mA；
电梯指纹控制层数：主控板控制16层，可根据需求扩展；
每个触点均为无源干触点输入输出特性；一路消防联动输入，32路触点输出；
导通电阻 <3Ω；
截止电阻大于 >20MΩ；
使用环境：温度：-20--70℃相对湿度: 20%--90%不结露；
储存环境: 温度：-30--90℃相对湿度: 20%--90%不结露；
l 使用指纹，典型操作时间0.3秒；
通讯接口: RS485/RS232、可选TCP/IP 、可完全脱机运行
2、指纹读头
与指纹电梯智能控制器配套使用；
指纹，典型操作时间0.3秒。
