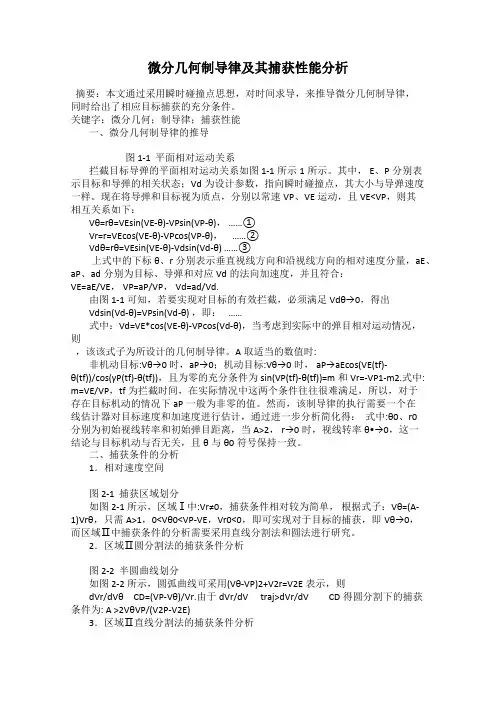

微分几何制导律及其捕获性能分析
微分几何制导律及其捕获性能分析摘要：本文通过采用瞬时碰撞点思想，对时间求导，来推导微分几何制导律，同时给出了相应目标捕获的充分条件。
关键字：微分几何；制导律；捕获性能一、微分几何制导律的推导图 1-1 平面相对运动关系拦截目标导弹的平面相对运动关系如图 1-1所示1所示。
其中， E、P分别表示目标和导弹的相关状态；Vd为设计参数，指向瞬时碰撞点，其大小与导弹速度一样。
现在将导弹和目标视为质点，分别以常速VP、VE运动，且VE<VP，则其相互关系如下：Vθ=rθ=VEsin(VE-θ)-VPsin(VP-θ)，……①Vr=r=VEcos(VE-θ)-VPcos(VP-θ)，……②Vdθ=rθ=VEsin(VE-θ)-Vdsin(Vd-θ) ……③上式中的下标θ、r分别表示垂直视线方向和沿视线方向的相对速度分量，aE、aP、ad分别为目标、导弹和对应Vd的法向加速度，并且符合：VE=aE/VE， VP=aP/VP， Vd=ad/Vd.由图 1-1可知，若要实现对目标的有效拦截，必须满足Vdθ→0，得出Vdsin(Vd-θ)=VPsin(Vd-θ) ，即：……式中：Vd=VE*cos(VE-θ)-VPcos(Vd-θ)，当考虑到实际中的弹目相对运动情况，则，该该式子为所设计的几何制导律。
A取适当的数值时:非机动目标:Vθ→0时，aP→0；机动目标:Vθ→0时，aP→aEcos(VE(tf)-θ(tf))/cos(γP(tf)-θ(tf))，且为零的充分条件为sin(VP(tf)-θ(tf))=m和Vr=-VP1-m2.式中: m=VE/VP，tf为拦截时间，在实际情况中这两个条件往往很难满足，所以，对于存在目标机动的情况下aP一般为非零的值。
然而，该制导律的执行需要一个在线估计器对目标速度和加速度进行估计，通过进一步分析简化得：式中:θ0、r0分别为初始视线转率和初始弹目距离，当A>2，r→0时，视线转率θ•→0，这一结论与目标机动与否无关，且θ与θ0符号保持一致。
探测制导与控制实验
实验一 8mm 波段主动探测器目标识别(一)一、实验目的1、了解运动目标的探测原理；2、掌握多普勒频率的分析和计算。
二、实验原理（一）连续波多普勒探测器收发原理本实验8mm 波段主动探测器采用连续波多普勒体制，即发射不加调制的连续波，利用多普勒效应工作的探测器，其探测原理框图如图1.1所示。
图1.1 连续波多普勒主动探测器测试原理图我们知道，在探测器和目标接近的过程中，由于探测器和目标存在径向运动，探测器发射的电磁波经目标反射之后被探测器接受一部分，接受的目标回波信号与发射信号之间存在着一个随时间而变化的相位差，致使回波信号的频率不同于发射信号的频率。
这一现象就叫做多普勒效应。
目标回波信号频率与发射频率之间的差频被称为多普勒频率。
多普勒频率的大小和符号与探测器及目标之间的接近速度有关。
设连续波多普勒探测器发射的是未加调制的正弦信号，则多普勒频率可表示为：02λRd V f = （1）式中：d f —多普勒频率；R V —接近速度；0λ—工作波长。
d f 在探测器与目标接近时为正值（接收信号频率高于发射信号频率），相远离时为负值（接收信号频率低于发射信号频率）；二者若不存在相对运动，或接近速度为零时，d f 亦为零。
由此看出，回波信号的频率相对于发射信号变化了一个多普勒频率，其数值大小与目标间的接近速度R V 成正比，与发射源工作波长成反比。
因此，我们可以利用连续波多普勒探测器来检测目标的运动速度，即接近速度：R V =021λd f （2） 利用式子（2）还可以定距。
1、多普勒信号的提取根据下式：02λRd V f ==R V cf 20 （3） 即： c V f f R d 20= （4） 可见，多普勒频率的相对值正比于接近速度R V 与光速c 之比，d f 的正负值取决于相对运动方向。
一般来说，R V <<c ，所以相对多普勒频率d f /0f 是很小的，多处于音频范围。
因此，要从接收信号中提取多普勒频率信号，一般可采用混频后取其差频的方法，即r f f -0=d f 。
中级导弹原理实验报告
一、实验目的1. 理解导弹的基本原理和组成。
2. 掌握导弹飞行轨迹的计算方法。
3. 学习导弹制导系统的基本原理和实现方法。
4. 通过实验验证导弹飞行轨迹的准确性。
二、实验原理导弹是一种依靠自身动力装置推进，按预定弹道飞行的武器。
它由弹体、推进系统、制导系统、战斗部等组成。
本实验主要研究导弹的推进系统、制导系统和飞行轨迹。
三、实验器材1. 导弹原理实验平台2. 数据采集器3. 计算机4. 导弹飞行轨迹模拟软件四、实验步骤1. 准备阶段（1）熟悉实验平台的结构和功能。
（2）检查实验器材是否完好。
（3）了解实验原理和步骤。
2. 实验阶段（1）启动实验平台，进入导弹飞行轨迹模拟软件。
（2）设置导弹的基本参数，如发射速度、发射角度、弹道高度等。
（3）启动数据采集器，实时采集导弹飞行过程中的各项数据。
（4）观察导弹飞行轨迹，分析数据变化。
（5）根据采集到的数据，分析导弹的飞行性能。
3. 数据处理与分析阶段（1）对采集到的数据进行整理和分析。
（2）绘制导弹飞行轨迹图，观察弹道变化。
（3）计算导弹的飞行速度、加速度、飞行时间等参数。
（4）分析导弹制导系统的性能，提出改进措施。
4. 实验总结（1）整理实验数据和结果。
（2）撰写实验报告。
五、实验结果与分析1. 导弹飞行轨迹通过实验，我们得到了导弹的飞行轨迹图。
从图中可以看出，导弹在飞行过程中，其轨迹基本符合预定弹道。
在飞行过程中，导弹的速度和加速度发生了变化，这与导弹推进系统和制导系统的性能有关。
2. 导弹制导系统实验结果表明，导弹的制导系统基本能够满足飞行要求。
在飞行过程中，导弹的偏航、俯仰和偏转角度都在允许范围内。
但在某些情况下，导弹的飞行轨迹与预定弹道存在一定偏差。
这可能是由于制导系统精度不足或外界干扰所致。
3. 改进措施（1）提高制导系统的精度，减小外界干扰。
（2）优化推进系统，提高导弹的飞行速度和加速度。
（3）优化弹道设计，提高导弹的射程和命中精度。
六、实验结论通过本次实验，我们对导弹的基本原理和组成有了更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导弹自寻的制导律实验报告
报告人：刘军
学号：030710218
一、实验目的
通过本实验加深了解导弹制导律的设计、实现，从而加深对导弹制导律的理解。
二、实验要求
1、实验准备
理论基础：学习过导弹制导与控制系统原理等相关课程。
软件基础：熟悉Matlab 等相关软件。
2、实验要求
熟练应用Matlab 编程语言设计各种形式的制导律，不少于3 种。
三、实验原理
相对运动方程是指描述导弹、目标、制导站之间相对运动关系的方程、建立相对运动方程是导引弹道运动学分析方法的基础。
相对运动方程习惯上建立在极坐标系中，其形式最简单。
下面分别建立自动瞄准制导的相对运动方程。
自动瞄准制导的相对运动方程实际上是描述导弹与目标之间相对运动关系的方程。
图1 导弹、目标间相对运动关系
r=。
其中r表示导弹相对目标的距离，当导弹命中目标时0
q目标线与基准线之间的夹角，称目标线方位角（简称目标线角）。
若从基准线逆时针
—1—
—2—
转到目标线上时，则q 为正。
σ、M σ分别为导弹、目标速度矢量与基准线之间的夹角，称之为导弹弹道角和目标航向角。
分别以导弹、目标所在位置为原点，若由基准线逆时针旋转到各自的速度矢量上时，则σ、M σ为正，当攻击平面为铅垂面时，σ就是弹道倾角 θ；当攻击平面为水平面时，θ就 是弹道偏V ψ。
η、M η分别为导弹、目标速度矢量与目标线之间的夹角，相应称之为导弹速度矢量前置角和目标速度矢量前置角（简称为前置角）。
分别以导弹、目标为原点，若从各自的速度矢量逆时针旋转到目标线上时，η、M η则为正。
考虑到上图所示角度间的几何关系，以及导引关系方程，就可以得到自动瞄准制导的相对运动方程组为：
1cos cos sin sin 0
M M D D M M M M
dr V V dt
dq r V V dt
q q ηηηηση
σηξ=−=−=+=+= 上面方程组中，10ξ=为描述导引方法的导引关系方程（或称理想控制关系方程）。
在自动瞄准制导中常见的导引方法有：追踪法、平行接近法，比例导引法等，相应的导引关系方程为：
追踪法：0η=，10ξη==；
平行接近法：0q q const ==，10dq dt ξ=
=； 比例导引法：d dq K dt dt σ=，10d dq K dt dt
σξ=−=； 上述方程组中；()D V t 、()M V t 、()M t η（或()M t σ）为已知，方程组中只含有5 个未知参数：()r t 、()q t 、()M t σ（或()M t η）、()t σ、()t η因此方程组是封闭的，可以求得确定解。
根据()r t 、()q t 可获得导弹相对目标的运动轨迹，称为导弹的相对弹道（即观察者在目标上所观察到的导弹运动轨迹）。
若已知目标相对地面坐标系（惯性坐标系）的运动轨迹之后，则通过换算可获得导弹相对地面坐标系的运动轨迹—绝对弹道。
—3—
四、实验内容
实验主用Matlab 编程语言设计各种形式的制导律，其主要结论如下：
1、 追踪法制导律仿真结果
制导律仿真的初始条件为：初始距离3000r m =； 1.5M V M =； 3.8D V M = (其中M 为马赫数)；090q =o ，60M σ=o 。
仿真曲线如下图所示：
图1追踪法（距离r 曲线） 图2追踪法（目标视角q 曲线）
图3追踪法（导弹速度矢量角σ） 图4追踪法（目标视角变化率曲线）
2、平行接近法仿真仿真结果
制导律仿真的初始条件为：初始距离3000r m =； 1.5M V M =； 3.8D V M = (其中M 为马赫数)； 090q =o ，60M σ=o 。
仿真曲线如下所示：
—4—
图5平行接近法（距离r 曲线） 图6平行接近法（目标视角q 曲线）
图7平行接近法（目标视角变化率曲线）
3、比例导引法仿仿真结果
制导律仿真的初始条件为：初始距离3000r m =； 1.5M V M =； 3.8D V M = (其中M 为马赫数)；60M σ=o ， 2.0K =。
图8比例导引法（距离r 曲线） 图9比例导引法（目标视角q 曲线）
图10目标速度矢量与目标视线夹角图11导弹速度矢量与目标视线的夹角
图12比例导引法（目标视角变化率曲线）
五、实验心得与体会
通过对图1到图12的分析，可以看出：
（1）自寻的制导是一种涉及导弹与目标相对运动的制导方式；
（2）平行接近法的弹道比较平直，曲率比较小是一种比较理想的导引方法；
（3）采用比例导引法时，导弹的理想弹道的曲率，介于平行接近法和追踪法之间；
（4）追踪法导引时，弹道曲率最大，最后形成尾追；
（5）平行接近法和比例导引法和追踪法三种方法都可以很好的导引导弹命中目标，但又都不甚完美，可以考虑一下它们之间的结合。
—5—
六、参考文献
[1] 阮毅，陈伯时.电力拖动自动控制系统 [M].4版.北京：机械工业出版社，2009.
[2] 王华，李有军，刘健存.Matlab电子仿真与应用教程 [M].2版.北京：国防工业出版社，2007.
[3] 孟秀云.导弹制导与控制系统原理 [M].北京：北京理工大学出版社，2003.
[4] 胡寿松.自动控制原理 [M].5版.北京：科学出版社，2007.
—6—。
