次电缆敷设及接线施工方案
电缆敷设及二次接线施工方案范本（二篇）
电缆敷设及二次接线施工方案范本概述工程概况包括光伏场区内、外建、构筑物包括与其配套的暖通、给排水、电照、消防、围墙等土建施工及光伏场区内支架、设备___、调试工程。
所有设备的卸车、保管。
场外、内道路、升压站___工程、场内外集电线路(含光伏场区至升压站线路)、阵列基础、变配电基础、交通维护工程、支架、设备___工程及其它工程土建建筑及___工程施工，变电站、光伏区单体、分系统、整套启动调试等直到光伏电站全部带电运行1.2施工依据1.2.1《电气装置___工程电气设备交接试验标准》（GB50150-91）1.2.2《电气装置___工程盘、柜二次回路结线施工及验收规范》（GB50171-92）1.2.3《电气装置___工程低压电器施工及验收规范》（GB50254-96）施工安全执行标准1.3.1《电力建设安全工作规程》DL5009.3－___。
1.3.6《电网公司防止人身伤亡事故十项重点措施》。
二．施工前的准备2.1 施工的___：施工负责人：曹昌厚施工技术负责人：王___ 施工安全负责人：陈春强2.2 施工机具准备：序号工器具名称数量状况1焊机及焊接工具一套良好2手电钻二把良好3绝缘电阻测试仪一台良好___万用表两块良好5步话机四套良好6二次接线工具十套良好7放线架两套良好8电缆卡钳一把良好2.3 施工条件准备：2.3.1对全体工作人员进行施工前的安全教育，学习并熟悉本施工方案；2.3.4___好工作人员，准备好所有工器具、材料等。
2.3.5明确分工、做好施工安全技术交底。
三．施工工序流程3.1 开关柜保护测控装置检查，符合设计要求；3.3 开关柜厂家配置的小母线完整，接线位置明确：3.5 电缆敷设工艺流程：核查电缆规格数量→确定电缆敷设位置→确定电缆走向→清理电缆沟道→做好电缆标志→电缆外观及绝缘检查→按施工图电缆清册敷设→电缆整体排扎→端头防护。
3.6 二次电缆头制作及接线工艺流程：接线单元电缆核对→电缆头高度确定→开电缆→屏蔽地线焊接→热缩头制作→电缆芯拉直→电缆排布→电缆两侧线芯校对→电缆芯接入→各屏柜的屏蔽地线接线→孔洞封堵。
电缆敷设及二次接线施工方案
电缆敷设及二次接线施工方案一、方案概述本方案工业园区电路改造工程的电缆敷设及二次接线施工方案。
该方案主要包括工程设备、施工组织、施工工艺、施工安全等内容。
二、施工设备1.电缆敷设设备：包括挖掘机、起重机、电缆敷设车、电缆牵引车、电缆滚筒、跨越设备等。
2.二次接线设备：包括电缆剥线机、压接机、布线机、电动螺丝刀、绝缘剥除器、电气测试仪等。
三、施工组织1.管理机构成立：建立项目管理机构，包括项目经理、施工队长、技术人员、安全员等。
2.工程前期准备：组织对施工区域进行勘测、定线，并制定详细的施工计划。
3.建立施工现场：按照施工计划建立施工现场，设置安全警戒标志，保障施工现场的安全。
4.联络与协作：与相关部门、供应商和业主进行及时的沟通和联络，保障施工进度。
四、施工工艺1.电缆敷设：根据设计图纸确定电缆的敷设路径，使用挖掘机进行土方开挖，为电缆铺设提供通道。
然后使用电缆敷设车将电缆从滚筒上滚装下来，利用起重机进行吊装、定位、牵引，最后使用跨越设备穿越矩形坑道。
2.电缆接地：根据设计要求，在每个电缆截面末端进行接地处理，使用接地电缆将其与接地装置连接起来，确保电缆的安全运行。
3.二次接线：根据施工图纸规定的布线方案，采用电缆剥线机将电缆剥去一定长度的绝缘层，然后使用压接机进行电线压接。
接线完成后，使用绝缘剥除器将电缆剩余的绝缘层剥除，最后使用电气测试仪进行接线质量检测。
五、施工安全1.作业人员安全：每个施工人员必须参加专业培训，取得相应的岗位操作证书，具备相应的工程技能。
在施工现场必须戴好安全帽、防护服、防滑鞋等个人防护用品。
2.施工现场安全：设立专门的安全警戒区域，设置标志牌、警示灯等设施，确保施工现场的安全。
对施工设备进行定期维护和检查，确保设备运行的可靠性和安全性。
3.预防意外事故：在施工过程中，要加强对各种施工风险的评估，采取措施避免意外事故的发生。
严禁违章作业，严格执行操作规程，确保施工过程安全可控。
电缆敷设和接线施工方案
电缆敷设和接线施工方案
一、引言
电缆敷设和接线是电气工程中的重要环节，关系到电力系统正常运行和安全使用。
本文将介绍电缆敷设和接线的施工方案，包括施工前的准备工作、敷设过程、接线方法等内容，以确保工程质量和施工安全。
二、施工前准备
1. 设计方案确认
在进行电缆敷设和接线施工前，需要首先确认施工图纸和设计方案，包括线路
布置、电缆规格、接线方式等内容。
同时要准备好必要的工具和材料，确保施工顺利进行。
2. 安全措施
在施工现场要做好安全防护工作，包括设置警示标志、穿戴好安全防护用具、
遵守相关规章制度等，确保施工过程安全可靠。
三、电缆敷设
1. 敷设路径确定
根据设计方案确定电缆的敷设路径，保证线路布置合理、美观，并考虑电缆的
散热和维护便捷问题。
2. 敷设方式
根据实际情况选择合适的敷设方式，包括明敷、暗敷、管沟敷设等，确保电缆
的安全性和稳定性。
四、接线施工
1. 接线位置确定
根据设计方案确定接线位置，严格按照设计要求进行接线，保证接线连接正确、牢固。
2. 接线方法
根据电缆的规格和要求选择适合的接线方法，包括压接、焊接、接线端子等，确保接线连接质量达标。
五、施工总结
电缆敷设和接线施工是电气工程中至关重要的环节，施工质量的好坏直接关系到电力系统的正常运行和安全使用。
通过严格按照设计方案施工、遵守安全规定、选择合适的敷设和接线方式，可以保证工程质量和施工安全。
以上就是关于电缆敷设和接线施工方案的简要介绍，希望能对相关人员在实际施工中有所帮助。
电缆敷设及接线施工方案
目录一：编制说明： (4)二：施工依据： (4)三：施工前的准备： (4)四：电缆敷设施工要求： (4)五：电缆敷设工序流程图： (6)六：二次回路结线施工要求： (6)七：电缆接线工艺流程图 (8)八：安全措施 (9)一：编制说明：为保证电缆敷设及二次接线的施工质量，确保二次回路的正确性，特制定本措施，以便于施工中执行。
二：施工依据：1)《电气装置安装工程电缆线路及验收规范》-GB50168-922)《电气装置安装工程盘、柜及二次回结线施工及验收规范》-GB50171-923)《电气装置安装工程电气设备交接试验标准》- GB50150-914)《河南省电力公司电网建设工程创优工艺要点》5)长垣220kV变电站工程施工图纸。
6)电缆敷设及二次结线作业指导书。
三：施工前的准备：1)电缆敷设前应进行技术交底，组织施工人员熟悉图纸，使施工人员任务明确。
2)施工人员应依据电缆清册提前编写好电缆标志牌。
3)检查电缆通道，保证通道畅通。
四：电缆敷设施工要求：1)电缆应从电缆盘的上端引放，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
2)不应损坏电缆沟、竖井的防水层。
3)标志牌的装设应符合下列要求：a)电缆终端头、拐弯处、夹层内、隧道及竖井两端等处，应装设标志牌。
b)标志牌上应注明电缆编号。
标志牌字迹应清晰不易脱落。
c)标志牌规格应统一。
标志牌应能防腐，挂装应牢固。
d)通讯、监控、自动报警、建筑、电缆标志牌应统一。
4）电缆排列应整齐。
电力电缆和控制电缆不应配置在同一层支架上。
5）敷设电缆应坚持先放长电缆，后放短电缆的原则。
6）需进运行盘的电缆暂不穿入主控室。
留足长度，盘好后暂放电缆夹层。
7）电缆穿管的内径与电缆外径直之比不得小于1.5。
管口应无毛刺和尖锐棱角。
8）电缆穿管不应直接对焊。
套接的短套管长度不应小于穿管外径的2.2倍。
9）电缆敷设完毕后，应及时清除杂物，封堵防火墙及防鼠板，盖好盖板。
二次电缆敷设接线方案
二次屏（柜）及二次回路接线工艺一、概述1、本方案适合1100kV合作变电站内所有的屏柜、户外端子箱的二次回路接线施工；2、采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。
二、施工工序流程图三、施工技术措施 1、准备工作（1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线位置与实物对照，要求设计图与实物一致；（2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内；（3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较，严格按图施工；（4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好；（5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。
②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差与盘柜间接缝的允许偏差应符合下表规定：项目允许偏差（mm）垂直度（每米）＜1.5 水平偏差相邻两盘顶部＜2 成列盘顶部＜5 盘面偏差相邻两盘边＜1 成列盘面＜5 盘间接缝＜2③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。
端子箱安装应牢固，封闭良好，并应能防潮、防尘。
安装的位置应便于检查，应排列整齐。
④盘、柜、台、箱的接地牢固良好。
⑤盘柜的漆层应完整，无损伤。
3、电缆就位（1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要求清晰明了，绑扎的高度要求一致，注意摆放在易观察的位置；（2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观； 4、开电缆（1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地；（2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色； 5、对线两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。

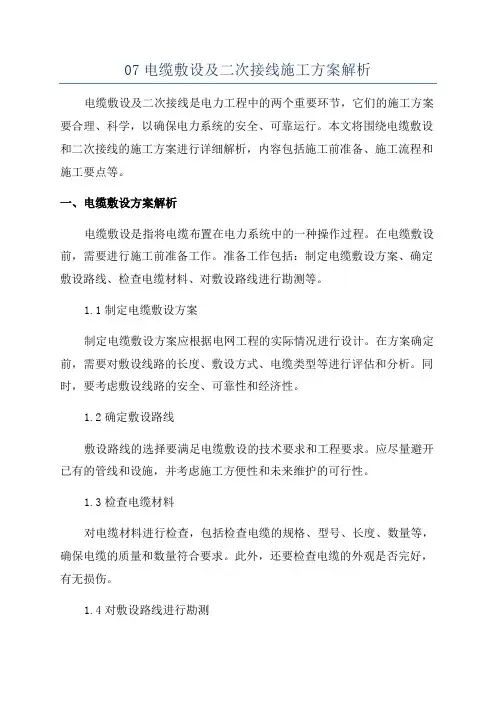

07电缆敷设及二次接线施工方案解析
07电缆敷设及二次接线施工方案解析电缆敷设及二次接线是电力工程中的两个重要环节，它们的施工方案要合理、科学，以确保电力系统的安全、可靠运行。
本文将围绕电缆敷设和二次接线的施工方案进行详细解析，内容包括施工前准备、施工流程和施工要点等。
一、电缆敷设方案解析电缆敷设是指将电缆布置在电力系统中的一种操作过程。
在电缆敷设前，需要进行施工前准备工作。
准备工作包括：制定电缆敷设方案、确定敷设路线、检查电缆材料、对敷设路线进行勘测等。
1.1制定电缆敷设方案制定电缆敷设方案应根据电网工程的实际情况进行设计。
在方案确定前，需要对敷设线路的长度、敷设方式、电缆类型等进行评估和分析。
同时，要考虑敷设线路的安全、可靠性和经济性。
1.2确定敷设路线敷设路线的选择要满足电缆敷设的技术要求和工程要求。
应尽量避开已有的管线和设施，并考虑施工方便性和未来维护的可行性。
1.3检查电缆材料对电缆材料进行检查，包括检查电缆的规格、型号、长度、数量等，确保电缆的质量和数量符合要求。
此外，还要检查电缆的外观是否完好，有无损伤。
1.4对敷设路线进行勘测对敷设路线进行勘测是为了了解现场的地形、地貌和环境等情况，为电缆敷设施工提供准确的数据。
勘测内容包括：敷设线路的长度、地形的起伏、土壤的性质等。
1.5施工流程与要点电缆敷设的施工流程一般分为：预埋管道施工、电缆敷设、防护层制作和验收等。
其中，预埋管道施工是指在敷设线路上先进行管道的铺设，以便于将电缆进行敷设。
电缆敷设主要是将电缆从起点到终点进行牵引和固定。
防护层制作是为了保证电缆的安全运行。
验收是为了检查敷设线路的质量和安全性。
二次接线是将电缆与设备、仪表和其他设施进行连接的一种操作。
在二次接线前，也需要进行施工前准备工作。
准备工作包括：制定二次接线方案、检查设备和仪表以及进行二次设备调试等。
2.1制定二次接线方案制定二次接线方案时需根据电力系统的实际情况和设备的布局进行设计。
方案的制定要满足电力系统运行的要求，以保证电力系统的安全、可靠运行。
电缆敷设及二次接线施工方案
电缆敷设及二次接线施工方案一、前言在建筑工程中，电缆敷设及二次接线是一个至关重要的环节，它直接关系到电气系统的运行安全和稳定。
本文将针对电缆敷设及二次接线的施工方案进行详细介绍，以期帮助施工人员正确、高效地进行工作。
二、电缆敷设方案1. 施工前准备在进行电缆敷设前，需要做好充分的施工前准备工作。
包括：•根据设计图纸确定敷设线路的路径和标高。
•准备好所需的电缆、配件和工具。
•清理敷设线路，确保无障碍物。
•制定详细的敷设计划，包括工作流程和安全措施。
2. 敷设电缆2.1 地沟开挖在确定好敷设路径后，进行地沟的开挖。
地沟应根据设计要求进行大小和深度的控制，边坡坡度应符合规范要求。
2.2 电缆铺设根据设计要求，铺设电缆于地沟中，注意电缆的走向、扭曲度和接头位置。
同时需保证电缆的标识清晰可见。
3. 电缆固定及保护3.1 固定对已铺设好的电缆进行固定，可以采用吊卡、焊接或绑扎等方式，确保电缆在使用过程中不会晃动或受到外力影响。
3.2 保护在需要的位置进行电缆的保护措施，可以使用保护套、护管等材料对电缆进行保护，以防止外界环境的损害。
三、二次接线施工方案1. 施工前准备进行二次接线前，需要做好相关的准备工作，包括：•确认接线方案和图纸，了解接线规范。
•准备好所需的接线材料和工具。
•检查电缆是否可以正常连接。
•确定接线的位置和方式。
2. 接线作业2.1 接线方法根据设计方案采用合适的接线方法，包括螺栓接线、焊接接线、压接接线等，确保接线牢固可靠。
2.2 接线检测在完成接线后，进行接线的检测工作，包括绝缘测试、导通测试等，确保接线符合规范要求，没有短路或断路现象。
四、施工注意事项1.在进行电缆敷设和二次接线时，需要严格遵守相关安全规定，佩戴好安全防护用具。
2.接线时要注意不同种类电缆的区分，确保接线的正确性。
3.在上述工作中，需注意施工现场的整洁，以免影响工作进度和质量。
五、总结电缆敷设及二次接线是电气工程中的重要环节，它影响着整个电气系统的安全运行。
10KV电缆敷设和二次接线方案
10KV电缆敷设和二次接线方案1、施工前的准备1.1 现场条件检查1)所有土建电缆沟应已结束，电缆沟盖板应完整齐全，排水畅通。
2)电缆竖井、电缆层的电缆支架已全部按图施工完毕。
3)施工道路畅通无阻，杂物清理干净。
1.2 技术的准备1)电缆敷设前应进行技术交底，组织施工人员熟悉图纸及二次电缆清册，使施工人员任务明确。
2)施工人员应依据电缆清册提前编写好电缆标志牌。
1.3 施工工器具的准备2、主要工序及施工要求2.1电缆管的弯制及敷设1)根据部颁规范要求，电缆经电缆遂道，电缆沟引至设备机构箱，控制箱或电缆穿过建筑物楼板，墙壁，站内道路等均需穿过电缆管。
所以电缆管弯制前应按电缆敷设清册同接线图纸统计出所需各种规格电缆管，其管的内经应不少于穿管电缆外径的1.5倍，有两个直角弯时应选2倍左右，露出地面管段的管口与机构箱底电缆孔之间的空隙，一般为200mm适宜。
弯制时不要预留太长，以免造成浪费。
2)弯制好的电缆管应用半圆锉去管口毛刺，在切割口及电焊处(除焊渣后)涂上防锈红丹及灰漆。
在驳接电缆管时不允许有焊穿现象，敷设电缆管的弯曲部分不应露出地面。
配制的管每条不应超过两个90度弯。
3)电缆管敷设后的固定，靠基础水泥杆的一般在管段上部加装1只抱箍与电缆管烧焊固定，如基础是水泥支构架，则可以直接把管烧焊在预埋铁板上。
到设备机构箱或控制箱的可利用其固定支架加装角钢（在隔离开关地刀电缆管固定角钢加工时应考虑角钢焊接高度，以免造成机构箱外壳不能放下来而影响其内部二次接线），引至电缆管段烧焊固定。
但是电缆管不能直接烧焊在设备的外壳或本体上，尤其是进口设备，如进口SF6断路器等。
电缆管敷设固定后，要用φ16以上的镀锌圆钢作可靠接地，电缆管口穿出电缆沟的一头空隙要用水泥砂浆封上，以防下雨把地面的泥土沿着管边空隙冲入电缆沟内，电缆穿管后要用沥青或电缆胶封住上管口空隙。
2.2电缆敷设2.2.1 电缆敷设的要求及准备工作1）电缆敷设的总体构思，不仅要考虑施工方便，节约电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
次电缆敷设及接线施工
方案
TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
110kV桂花变电站扩建工程
二次电缆敷设及接线施工方案批准：
审核：
编写：
广州南方电力建设集团有限公司
日期：二00六年三月
概述：
为完善110KV桂花变电站二次电缆安装技术规范，使该站在二次电缆安装方面形成一个统一、规范的标准，特制定本规定。
一、准备工作
1、检查设计图纸、二次电缆清册是否齐备。
2、熟悉设计图纸、二次电缆清册，弄清每条电缆的作用。
3、打印好电缆牌，电缆牌要求：采用广电集团新的标识牌样，电脑打
印。
写明电缆编号、规格、起点和终点。
具体规格如下：
编号：1SYH－111
起点：10KV＃1PT柜
终点：公用柜
规格：ZR－KVVP2／22－14×2．5
4、现场检查，施工现场应满足以下条件：
(a)、所有电缆沟土建应已结束，电缆沟盖板应完整齐全，排水畅通。
(b)、电缆竖井、电缆层的电缆支架已全部按图施工完毕。
(c)、施工道路畅通无阻，杂物清理干净。
5、施工工器具的准备工作全面。
二、电缆支架的制作安装
1、钢材应平直，无明显扭曲，下料误差应在5mm范围内，切口应无卷
变、毛刺。
2、支架应焊接牢固，无显着变形。
各横撑间的垂直净距与设计的偏差
不应大于5mm。
3、金属电缆支架必须进行防腐处理，先涂防腐漆，再涂银漆。
4、电缆支架应该安装牢固，横平竖直，各支架的同层横档应在同一水
平面上，其高低偏差不应大于5mm。
5、电缆支架全长均应有良好的接地。
三、电缆管的加工及敷设
1、电缆管不应有穿孔、裂纹和显着的凹凸不平，内壁光滑，金属管不
应有锈蚀，硬塑料管不能用在过高或过低的场所，其机械强度要满足要求。
2、电缆加工关口无毛刺和尖锐棱角，制弯后不应有裂缝和显着的凹凸
现象，其偏差不应大于外径的10﹪。
3、电缆管敷设安装牢固，支持点不应超过3米，PVC管长度超过30米
时要加伸缩节。
4、电缆管的联接应牢固，密封应良好。
金属电缆管不宜直接对接，
PVC管联接插入深度应为管径的～倍，并保证牢固以及密封良好。
5、金属电缆管应有良好的接地，金属电缆管应涂防腐漆，再涂银漆。
6、金属电缆管应全部安装敷设并固定完毕后，才能穿电缆禁止穿完电
缆后才做弯管和焊接的工作。
四、电缆的敷设
1、检查电缆的型号、规格长度是否符合设计的要求。
2、合理选择电缆放线线架和钢轴，其机械强度应满足电缆盘的重量。
3、施工负责人应明确电缆清册的内容，根据设计要求合理安排各种电
缆规格的敷设，按顺序、长度和数量进行施工。
4、工作负责人要熟识施工路径、各种保护屏等电气设备准确位置，并
向施工人员作技术交代、任务清楚，分配每个人所负责的位置。
5、敷设电缆时电缆应从电缆放线盘的上端引出，不应使电缆在支架上
及地面摩擦拖拉，使电缆破损。
6、敷设电缆时要做好临时标识，写上编号和起止点。
7、在电缆沟内敷设电缆时要排列整齐，水泥电缆支架（金属支架）应
先放下层、再放上层，在十字交汇口、丁字交汇口处避免交叉。
敷设按照工艺要求、合理。
8、在电缆竖井、电缆层放电缆要预先设计好敷设顺序，原则是在拐弯
处、电缆进出口处前后电缆避免交叉。
9、电缆支持点的距离水平为800 mm，垂直为1000mm，最小弯曲半径
为10倍电缆外径。
10、电缆在一般支架上敷设不宜超过一层，电力电缆与控制电缆不应
配置在同一层支架上。
11、电缆固定绑扎处要统一、整齐美观。
12、电缆的预留长度按规定为柜高加柜宽，不能过长。
13、电缆全部放完后，检查电缆沟、隧道、竖井、建筑物、盘(柜)以
及穿入管子出入口应封闭，管口应密封。
五、电缆的安装接线
1、电缆的开剖：
(a)、开剖点要正确，同一控制室各屏电缆整理排列时，电缆开剖点对
地高度要一致，统一为屏底对上30cm。
(b)、在开剖电缆最里层时，用力不能太大防止误伤电缆芯。
2、电缆屏蔽层接地：
(a)、电缆屏蔽层要求两边接地，在控制室一端要接到专用铜地网上，
一条地线压一个6闭口线耳，在接地铜排上一根螺丝最多接三个线耳。
(b)、在控制室外的柜子、端子箱电缆的屏蔽层接地线接到接地铜排
上，端子箱没有接地铜排时，要制作一条接地铜排以供接地用。
(c)、接地引出线应使用截面积2．5mm2的黄绿多股软线。
(d)、开剖电缆时应使屏蔽层比钢夹层预留长出15mm，然后把屏蔽层后
翻到钢夹层上，用#0号砂纸磨去氧化层，再上一层锡，用接地引出线剥去外层后紧密缠绕2～3圈后拧紧收口，用电烙铁焊在屏蔽层
上，冷却后套上电缆护套头。
(e)、电烙铁不能超过100W，焊接时间要尽量短，以防止温度过高损坏
电缆内层，焊接时不能用酸性焊锡膏。
(f)、接地引出线接地一侧的制作应在电缆排列到位并固定好后再做，
用6的闭口线耳压接后接地。
3、电缆对芯套线编号：
(a)、电缆芯不能单凭电缆本身的芯编号来确定其回路编号，必需通过
电池灯（万能表、对线器）对芯确认后，才套芯编号(俗称“猪仔套”)。
(b)、芯编号统一采用电脑打印，要求是双编号，先打印电缆编号，再
打印回路编号，中间用“*”隔开，例如：“1ZBl31*133”，对于CT 到端子排这一侧的线编号则不用写电缆编号，应写组别和回路编号，例如：“1K1*A411”。
4、电缆的拉直：为了使电缆接好后整齐美观，电缆接入之前必须要拉
直，用钳子在电缆芯末端钳紧用静力把电缆芯拉直。
5、电缆的排位：同一屏的所有电缆经以上步骤做好后就可以进行电缆
排位，根据电缆进出屏的实际位置对电缆进行排位整理、固定，原则是整齐、美观不交叉，电缆头高度一致。
6、电缆挂牌：电缆排好位固定后就可以挂电缆牌，电缆牌规格前面已
有规定，挂接的材料用耐腐蚀的尼龙线，预留相同的长度(10cm左右)。
7、电缆的接线：
(a)、每根电缆单独用扎带绑扎，不同电缆不能绑在一起，每根接入的
电缆芯根据设计端子排图在相应位置抽出。
(b)、电缆芯接入的方式是：每根芯在排好的各电缆层下面往屏外抽
出，再兜过电缆外面接到端子排上。
(c)、盘、屏内的导线连接的各种连接方式(螺栓、插接、焊接、压接)
都要牢固，不能有中间接头。
(d)、每个接线端子的每侧接线宜为一根，不得超过两根，对于插接端
子，不同截面的两根导线不得接在同一端子上。
(e)、对于螺栓连接端子，线耳的弯线方向应与螺丝旋转方向一致，当
接两根导线时，中间应加平垫子。
8、备用芯的处理：每根电缆的备用芯分别用扎带扎好一直伸到屏顶，
以防备用。
9、接线后的检查：在屏内接线完成后，要根据设计端子排图重新核对
一次，以检查接线是否有错。
六、有关二次电缆安装的技术知识
在进行二次电缆安装时，虽然是根据设计采用各种设备材料，电缆接入也是根据有关设计图纸，但是一些有关的技术知识也应该知道，以防止在设计没有或不清晰明确时造成错误。
1、交流单芯电缆不得单独穿入钢管内。
2、强弱电回路不能使用同一根电缆，并应分别成束分开排列。
3、交、直回路不能使用同一根电缆。
七、文明施工、环境保护方面
1、在施工现场设“可回收杂物箱”及“废物箱”，在控制电缆开皮及
接线的过程中线头等杂物，按性质装入箱内。
2、施工和生活垃圾应放到指定地点集中处理，严禁随意倾倒污染环
境。
3、做好施工环境保护措施，材料、工器具及杂物不要乱丢乱放，保持
施工现场整洁，根据环保要求和公司有关规定，做到工完、料净、场地清。
110KV桂花变电站工程项目部
日期；二00六年三月。
