机顶盒装机及使用手册
网络连接
• PPPoE拨号 ：
1）选择连接方式为PPPoE拨号 2）输入用户名和密码，点击“连接” 3）当提示连接成功后，点击“确认”键进行上线
页面展示 • 上线成功后，即可显示出如下的开机首页：
谢 谢！
互联网电视
电视机
视频连接
• 色差输出
• 清晰度与HDMI相似 • 连接转换头，将红、绿、蓝，和红、白分别连接在终端和电视上 • 更换电视机的信号源为“分量”
注：仅黄色线缆不插
互联网电视
电视机
终端开机
• 终端的开机有两种方式：
• 面板开机键：
• 当连接电源后，前面板上的开机键会呈红色 • 连续按住2s左右即可开机，前面板上的开机键会变为绿色
互联网电视机顶盒安装使用
2013年8月
机顶盒
产品配件
色差转换线
AV视频输出线
数字键盘遥控器
智能遥控器
HDMI高清视频输出 线
产品介绍
• 产品介绍
• 互联网电视的端口如下图所示：
电源接口 U• 视频：互联网电视（E2s版）可以支持HDMI的高清输出，同时还可以兼容老式电视，实现AV 输出
视频连接
• 视频接口介绍
• 如下为当前常见液晶电视的接口介绍 • 互联网电视（E2s版本）可以完全支持如下接口。建议用户使用HDMI接口，以达到高清的体验效
果。
视频连接
• AV输出
• 主要用于老式电视机的支持，但是清晰度与HDMI接口有一定差距 • 连接上转换头，将红、黄、白分别连接在终端和电视上 • 切换电视到相应的“视频”输出即可
• 遥控器开机：
• 为遥控器安装2节7#电池 • 点击遥控器右上角开机键，开机后前面板的开机指示灯同样会变绿
开机键
网络连接
• 网络连接介绍：
• 内置无线和有线网卡 • 支持静态、动态分配地址，支持PPPoE拨号连网 首次开机会在网络检测中停止，提示“网络未连接，请配置网络”，点击“设置网络”,即 可进行网络配置：
• 网络：互联网电视（E2s版）内置无线网卡，兼容802.11b/g/n，同时还可以支持有线网络
产品介绍
• 产品介绍
• 互联网电视的端口如下图所示：
USB接口
SD卡接口
• USB扩展：标配2*USB接口，可以扩展U盘存储、移动存储以及USB的键盘鼠标 • SD扩展：用户数码相机的照片可以简单的插到终端上，直接通过电视欣赏照片、视频
网络连接
网络连接
• 无线网络连接 ：
1）当家庭中存在无线网络时，可以直接点击无线的名称，即可弹出输入密码的框 2）移动光标到密码框中点击OK键，即可弹出安卓键盘，完成密码输入 3）连接到无线网络后，点击确认键即可进行初始化检测，进行上线
网络连接
• 有线网络连接 ：
1）首先要使用网线连接互联网电视和路由器，保证路由器网卡灯亮 2）选择有线网络，如有路由器分配地址，则可自动获取到IP 3）点击确认键，进行终端上线初始化
：电信模式机顶盒安装配置手册
附件3
电信模式机顶盒安装配置手册
一、电信模式机顶盒的识别
电信机顶盒，型号IP913H，开箱图如下：
设备开箱图
注：包含IP913H机顶盒主机一台，12v-1a（机顶盒专用）电源适配器一只，电信机顶盒专用遥控一只，一分三AV视频线一根，高清视频线（HDMI）一根（具备HDMI高清接口电视可使用）。
再学习使用中请严格按照以上标准配件使用，以免造成设备的损坏。
二、各设备连接示意图
(有条件的站点可以使用HDMI高清视频线)
三、机顶盒配置方法
打开机顶盒电源，电视上显示的开机界面示意图如下：
开机启动界面
首次配置，因您的网络参数未经配置，则会弹出网络连接失败，如下图：
此时，请按照下列步骤操作：
第一步：请用遥控器上按下“网络设置”键，如下图所示：
第二步：选择有线接入，则进入网络设置界面，如图下图所示：
第三步：选择PPPOE模式，分别输入本站点电信宽带账号的用户名和密码；
第四步：点击“连接”按钮，而后机顶盒将自动重启，进入平台首页界面（如下图所示）完成安装配置工作。
输入党建账号和党建密码后方可进入系统。
(账号：djxxxxxx 密码：123456 ,县委组织部提供开户明细表) 注：站点名称、详细地址一定要与账号一一对应。
数字电视机顶盒安装方法以及怎么用
视线一端连接有线电视终端盒另一端连接机顶盒后的射 频输入口。 注意： (1)有线电视终端盒有TV和FM两个输 出口的要连接到TV输出口； (2)
机顶盒后的射频输入口是螺旋状的可用机顶盒配件中的 转接头进行转接。 数字电视机顶盒安装方法2、用三色头 音视频线路将机顶盒和电视机连接起来。一端
对照颜色分别插入机顶盒后的音视频输出口，另一端同 样方法插入电视机的音视频输入口。 注意： (1)电视机的 音视频口一般有若干组，分为音视频输入
电源以免机顶盒持续工作影响使用寿命。原来的天线， 必须是有线电视部门，开通了数字信号，安装机顶盒才 能看到数字信号。否则看不到。 天线接机顶盒，
音/视频输出接电视AV口。有一个小门，打开后插卡。接 通电源，搜索电台(有的是自动搜)，电视切换到相应的AV 口，就能看了。安装前，最好仔细阅读
电视和机顶盒的说明书。不要带电接线，接好线再开机。 总结：大家在了解了数字电视机顶盒怎么用，以后观看 电视会十分方便，而且电视节目频道也有所增
全文完！谢谢欣赏 再见！
香港vps /
1、开机 分别开启电视机和机顶盒电源后，电视机有视频 记忆功能的在机顶盒初始化完毕后自动播放节目，电视 机没有视频记忆功能的，需要按电视机遥控器
上的视频转换键将电视机转换到正确的视频状态下才能 正常收看节目。 注：视频记忆功能：电视机在某一视频 状态下关机，再开机后电视仍保持再这个视频状
态，不需再按电视机遥控器上的视频转换键切换视频。 数字电视机顶盒怎么用2、换台 用机顶盒遥控器进行节目 转换，不要用电视机遥控器进行节目转换，
否则电视可能从机顶盒所在的视频跳出，须使用电视机 遥控器上的视频转换键重新切换视频。 数字电视机顶盒 怎么用3、音量调节 使用电视机遥控器将电视
网络机顶盒安装步骤和使用方法
网络机顶盒安装步骤和使用方法网络机顶盒是一种能够通过网络接收电视节目和视频内容的设备，它可以让用户在电视上观看各种网络视频、点播电影、直播节目等，同时还可以通过下载App 来享受更多的娱乐内容。
接下来，我们将为大家介绍网络机顶盒的安装步骤和使用方法。
首先，准备工作。
在安装网络机顶盒之前，我们需要准备好一台电视、一个HDMI线缆、一个无线网络路由器和一个电源适配器。
确保电视和网络机顶盒之间的连接线路畅通无阻，网络信号稳定。
接着，连接设备。
首先，将HDMI线缆的一端连接到网络机顶盒的HDMI接口上，另一端连接到电视的HDMI接口上。
然后，将网络机顶盒的电源适配器插入电源插座，并将电源线连接到网络机顶盒上。
最后，将无线网络路由器的信号线连接到网络机顶盒的网络接口上。
然后，开机设置。
按下网络机顶盒的电源按钮，等待片刻，屏幕上将会显示出网络机顶盒的开机界面。
按照屏幕上的提示，选择好语言、时区等设置项，然后点击“确认”按钮，等待系统自动完成设置。
接下来，连接网络。
在开机设置完成后，进入网络设置界面，选择“无线网络连接”，输入无线网络名称和密码，点击“连接”按钮，等待网络连接成功。
如果您的网络环境不支持无线连接，也可以选择有线网络连接，使用网线连接到路由器上即可。
最后，享受娱乐。
网络机顶盒安装完成后，您可以通过遥控器来操作，选择您喜欢的视频App，如腾讯视频、爱奇艺、优酷等，观看各种热门电视剧、电影、综艺节目。
您还可以通过网络机顶盒上的应用商店下载更多的应用程序，如游戏、教育类App等，满足您的各种需求。
在使用过程中，您还可以通过遥控器上的导航按键来浏览各种视频内容，通过“点播”、“直播”等功能来享受不同类型的节目。
同时，您还可以通过遥控器上的语音功能来进行语音搜索，快速找到您想观看的内容。
总之，网络机顶盒的安装步骤并不复杂，只需按照上述步骤进行操作，您就可以轻松享受到丰富多彩的网络视频内容。
希望本文能够帮助到您，祝您使用愉快！。
余姚电信EC1308机顶盒安装配置手册
余姚电信机顶盒配置手册（以华为E1308为例）一、连接线缆使用前请按照图示，正确连接线缆。
注意：音、视频线的颜色与机顶盒及电视机对应的端口颜色要一一对应,E8的LAN口与机顶盒网络接口通过网线相连.连接线缆的具体步骤如下：步骤 1 将音频线的两端分别连接IPTV机顶盒的音频输出口“左声道”（白色接头）、“右声道”（红色接头）和对应的电视机音频输入口。
步骤 2 选择如下其中一种方法连接视频线：●将视频线的两端分别连接电视机的视频输入口与IPTV机顶盒的视频输出口“复合视频”（黄色接头），此连接方式主要用于标清机顶盒。
●将S端子连接线的两端连接电视机的 S端子输入口与IPTV机顶盒的S端子的输出口，此连接方式主要用于标清机顶盒。
●将HDMI两端分别连接电视机的视频输入口与IPTV机顶盒的模拟视频输出口HDMI，此连接方式适合高清IPTV机顶盒和高清电视机连接，对于支持HDMI音频的电视，可以省略步骤1。
步骤 3 将网线的一端连接IPTV机顶盒的“LAN”口，另一端连接ADSL Modem 的LAN口。
步骤 4 将IPTV机顶盒的电源插头插入电源插座中。
二、配置说明1.进入本地配置按遥控器“设置”键，在输入密码框中输入密码“10000”，确定后进入本地配置页面。
2.网络配置PPPoe有线连接方式步骤一：选择“有线连接”，选择“下一步”；步骤二：选择“PPPoe”，选择“下一步”步骤三：在初次安装时，请输入用户名和密码，格式如下：用户名：tv+工单中11位纯数字平台账号+@itv用户密码：111111说明：通过遥控器输入法键进行输入状态切换，注意屏幕出现的状态提示。
可多次切换不同状态。
步骤四：选择“确认”，网络设置完成，此时按照页面提示信息，选择“取消”键返回。
步骤五：保存退出，输入密码“10000”，点击确认后，机顶盒自动重启，配置参数生效。
三、进入EPG设置步骤一：请确认已经做过网络配置,并已经”保存退出”重启过后。

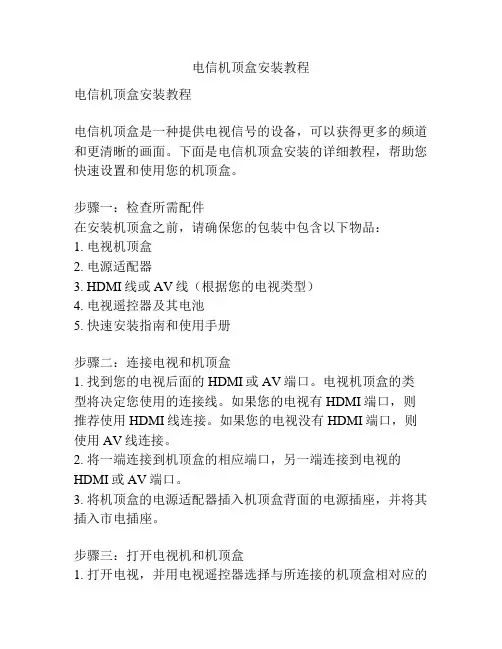

电信机顶盒安装教程
电信机顶盒安装教程电信机顶盒安装教程电信机顶盒是一种提供电视信号的设备，可以获得更多的频道和更清晰的画面。
下面是电信机顶盒安装的详细教程，帮助您快速设置和使用您的机顶盒。
步骤一：检查所需配件在安装机顶盒之前，请确保您的包装中包含以下物品：1. 电视机顶盒2. 电源适配器3. HDMI线或AV线（根据您的电视类型）4. 电视遥控器及其电池5. 快速安装指南和使用手册步骤二：连接电视和机顶盒1. 找到您的电视后面的HDMI或AV端口。
电视机顶盒的类型将决定您使用的连接线。
如果您的电视有HDMI端口，则推荐使用HDMI线连接。
如果您的电视没有HDMI端口，则使用AV线连接。
2. 将一端连接到机顶盒的相应端口，另一端连接到电视的HDMI或AV端口。
3. 将机顶盒的电源适配器插入机顶盒背面的电源插座，并将其插入市电插座。
步骤三：打开电视机和机顶盒1. 打开电视，并用电视遥控器选择与所连接的机顶盒相对应的输入源。
如果您使用的是HDMI线，则选择HDMI输入源。
如果使用AV线，则选择相应的AV输入源。
2. 打开机顶盒，然后使用电视遥控器调整电视显示到最佳清晰度。
步骤四：设置机顶盒1. 在电视遥控器上找到菜单按钮，并按下打开机顶盒的设置菜单。
2. 在设置菜单中，按照屏幕提示进行操作，选择语言、地区等设置，并确保网络连接正常。
3. 根据您的喜好，您可以选择设置时区、调节图像和音频设置等选项。
4. 完成设置后，按返回键返回主菜单。
步骤五：享受电视节目1. 根据您的套餐，您可以浏览可用的频道列表，并使用电视遥控器进行频道切换。
2. 您还可以使用遥控器上的菜单按钮选择并观看点播节目、电影和其他娱乐内容。
3. 如果您的机顶盒支持互联网功能，您还可以下载应用程序，观看在线视频和使用其他功能。
这是电信机顶盒安装的简要教程，希望能够帮助您成功设置和使用您的机顶盒。
如果您在安装过程中遇到任何问题，建议您参考机顶盒的使用手册或联系相关技术支持部门。
电视机顶盒安装说明书
电视机顶盒安装说明书一、产品概述本产品为电视机顶盒，通过连接电视机，实现对数字电视节目的接收和播放功能。
为了正确安装和使用本产品，请仔细阅读以下说明。
二、安装准备1. 确保您已购买并获得一台电视机顶盒，以及配套的电源适配器、遥控器和连接线。
2. 在安装前，请确保您已经连接好了电视机，并保持其通电状态。
三、连接电视机顶盒1. 将电源适配器插入电视机顶盒的电源接口。
2. 将一端插入电视机顶盒的AV/HDMI接口，另一端连接到电视机的相应接口。
根据您电视机的接口类型，可以选择使用HDMI、AV或者其他类型的连接线。
3. 确保所有连接稳固并紧密。
四、开机与设置1. 将电视机顶盒的电源适配器插入电源插座，并打开电视机的电源开关。
2. 按下电视机顶盒遥控器上的电源按钮，开启电视机顶盒。
3. 随后，您将看到电视机顶盒的初始设置界面，按照屏幕上的指引进行必要设置，例如选择语言、地区和网络连接等。
五、信号调试与节目搜索1. 在设置完毕后，进入电视机顶盒的主界面。
在主界面中，您可以通过遥控器上的按键或者手势操作，访问不同的功能区域。
2. 根据您的需求和实际情况，选择节目搜索功能，电视机顶盒将开始自动搜索可接收的数字电视信号，并存储到设备中。
3. 完成信号搜索后，您可以通过电视机顶盒的电视节目列表，选择您喜欢的节目进行观看和播放。
六、高级设置与应用下载1. 除了基本的节目搜索和播放功能，电视机顶盒还提供了一些高级的设置选项，例如音频和视频参数的调整，以及网络设置等。
您可以根据需要，进入对应的设置界面进行个性化的设置。
2. 某些电视机顶盒还支持应用下载功能，您可以通过网络连接，下载并安装一些适合您需求的应用程序，如视频点播、游戏娱乐等。
3. 一旦您下载并安装了新的应用程序，您可以从主界面或者应用列表中，打开并使用它们。
七、使用注意事项1. 在使用电视机顶盒时，请遵守国家和地区的相关法律法规，并尊重版权，不要进行盗版、破解等任何违法活动。
电视机顶盒安装及使用步骤教程
电视机顶盒安装及使用步骤教程
电视机顶盒安装及使用步骤教程
电视机顶盒安装及使用步骤教程
数字机顶盒怎么安装
1、安装前要先断电。
2、连接机顶盒和将白色有线电视线的一端连接有线电视终端盒，另一端连接机顶盒后的射频输入口，再用三色头音视频线路将机顶盒和电视机连接起来。
3、检查下智能卡有没有正确放入机顶盒内。
4、开机检查能否正常收看电视节目。
网络机顶盒怎么安装
当你打开网络电视机顶盒的包装，把机器和附带的几条线拿出来。
根据自家的电视选择一条适合的连接线。
如果家里用的是老式电视机，一般只能使用普通的AV连接线了，就是具有红黄百三种颜色插头那种(但是有些网络机顶盒是不带AV连接线，所以在购买网络机顶盒之前一定要确认下自己的电视机具备哪些接口)。
AV线
电视机AV接口与HDMI接口
1、AV线连接电视机的方法：把线的一端插到电视机AV输入IN 插孔里，一定要把颜色一一对应。
另一端插到网络电视机顶盒上面的AV输出插口上，也是对应颜色。
带AV接口的'网络机顶盒
操作完成后，打开机顶盒和电视机，选择AV信号输入(看DVD时操作的按钮)，你就能看到盒子的启动画面了，接下来的工作就是连接网络(建议直接插网线，既不用设置，网速也比较稳定)。
2、如果电视机是液晶电视，那么一般还配备HDMI接口，那么就用附带的HDMI接口线连接上就行了，注意插HDMI线要看清插口的方向，因为插头插入插口方向反了是插不进去的。
操作完成后，打开机顶盒和电视机，选择HDMI信号输入。
机顶盒的说明书
机顶盒安装方法与使用说明一、机顶盒安装方法（以下操作必须在断电的情况下进行）1、将白色有线电视线一端连接有线电视终端盒另一端连接机顶盒后的射频输入口。
注意：（1）有线电视终端盒有TV和FM两个输出口的要连接到TV输出口。
（2）机顶盒后的射频输入口是螺旋状的可用机顶盒配件中的转接头进行转接。
2、用三色头音视频线路将机顶盒和电视机连接起来。
一端对照颜色分别插入机顶盒后的音视频输出口，另一端同样方法插入电视机的音视频输入口。
注意：（1）电视机的音视频口一般有若干组，分为音视频输入口和音视频输出口，每一组由AV1、AV2、¨¨¨或输入1、输入2¨¨¨标明，三色音视频线要按组插入音视频输入口而不要插入音视频输出口。
（2）音视频线插入哪组输入就使用电视机的哪个视频观看数字电视。
（比如插入了“输入2”，就将电视机打到AV2上观看数字电视节目。
）3、检查智能卡是否已正确放入机顶盒内。
智能卡的正确放置方法为：智能卡彩面向上，红箭头向内。
机顶盒前面板有一个插卡的接口，将智能卡正确放置就可以了。
4、开启电视和机顶盒电源，使用电视机遥控器上的视频转换键将电视机打到正确的视频上（参见2（2））。
注：电视机遥控器的视频转换键一般标为：“AV”或“AV/TV”或“视频”或“电视/视频”或“→⊙”。
5、电视机屏幕上出现机顶盒所播放内容，如果提示需要搜索节目则按照提示或说明书说明搜索节目，然后就可以正常收看了。
二、机顶盒使用方法1、开机分别开启电视机和机顶盒电源后，电视机有视频记忆功能的在机顶盒初始化完毕后自动播放节目，电视机没有视频记忆功能的，需要按电视机遥控器上的视频转换键将电视机转换到正确的视频状态下才能正常收看节目。
注：视频记忆功能：电视机在某一视频状态下关机，再开机后电视仍保持再这个视频状态，不需再按电视机遥控器上的视频转换键切换视频。
2、换台用机顶盒遥控器进行节目转换，不要用电视机遥控器进行节目转换，否则电视可能从机顶盒所在的视频跳出，须使用电视机遥控器上的视频转换键重新切换视频。
移动宽带电视机顶盒使用教程
移动宽带电视机顶盒使用教程移动宽带电视机顶盒使用教程作为一种新型的家庭娱乐设备，移动宽带电视机顶盒已经在越来越多的家庭中得到应用。
它能够通过接收移动宽带信号，让我们在电视机上观看丰富多样的影视节目、电视剧、综艺节目等。
本教程将详细说明移动宽带电视机顶盒的使用方法，希望能够帮助大家更好地使用这一设备。
第一步：安装1.1 打开包装，将移动宽带电视机顶盒取出，并准备一根HDMI线和一根网线。
1.2 将HDMI线的一端插入电视机的HDMI接口，另一端插入机顶盒的HDMI接口。
1.3 将网线的一端连接到机顶盒的网口，另一端连接到家中的宽带路由器。
1.4 确保电视机顶盒、电视机和宽带路由器都已经通电，并开启。
第二步：开机设置2.1 使用电视机的遥控器，将电视机的输入信号切换到HDMI 信号。
2.2 电视机顶部的电源按钮区，按下电源按钮，启动机顶盒。
2.3 在电视机顶盒的设置界面中，选择所在的城市和区域，点击“确定”。
2.4 输入Wi-Fi的账号和密码，点击“连接”进行无线连接。
如果是有线连接，可以点击“网线连接”进行设置。
2.5 等待机顶盒自动完成网络设置和系统升级，期间请不要断开电源或进行其他操作。
第三步：使用操作3.1 在机顶盒主界面上，可以看到各种应用程序的图标，使用遥控器的导航键可以在不同的应用之间移动。
3.2 在“电视直播”应用中，可以观看各大直播频道的节目，使用遥控器的上下左右键选择频道。
3.3 在“点播影视”应用中，可以浏览各类电影、电视剧等的点播资源，选择自己想观看的影片并点击播放即可。
3.4 在“应用市场”中，可以下载更多的应用程序，比如音乐播放器、游戏等，以丰富家庭娱乐。
3.5 使用遥控器的菜单键，可以进入更多的系统设置界面，比如语言设置、画面设置、音效设置等。
第四步：使用技巧4.1 为了获得更好的画质和音效效果，可以在设置界面中调整相应的参数，比如分辨率、音量、色彩等。
4.2 如果观看直播节目卡顿，可以在网络设置中检查Wi-Fi信号强度，或者使用网线进行有线连接。
百视通贵州IOTV机顶盒安装使用手册V1.0
贵州IOTV智能机顶盒安装使用手册V 1.0拟制：日期：2013-01-06审核：日期：批准：日期：版权所有侵权必究目录1.产品简介 (4)1.1电视新用法 (4)1.2物品清单 (5)1.3机顶盒外观 (5)2.产品安装调试 (7)2.1产品安装 (7)2.1.1连接电视机 (7)2.1.2连接电视机 (8)2.1.3连接电源 (9)2.1.4连接音响设备 (9)2.2激活过程 (10)2.2.1 OTT激活 (10)2.2.2 电视吧激活 (11)2.3互联网设置 (13)2.3.1 使用有线网络 (13)2.3.2 使用无线网络 (14)2.3.3使用PPPOE拨号 (15)2.3.4 网络检测 (16)2.4机顶盒设置 (17)3.操作指南 (18)3.1遥控器使用方法 (18)3.2遥控器电池更换 (19)4.系统升级 (20)4.1系统升级提醒 (20)4.2自动升级操作 (20)4.3升级过程说明 (20)变更历史：1.产品简介BesTV百视通以打造“电视新看法”为己任，通过全新的网络数字互动技术，为观众提供多样化的视听服务。
BesTV始终坚持“用户导向”，激励所有百视通人以高度的媒体责任感、严谨审慎的科学精神，锐意进取、开拓创新、变革管理、优化流程，使IPTV成为个性化、时尚化、互动化的新媒体娱乐平台。
1.1电视新用法国内首款Android 4.0电视机顶盒——BesTV百视通高清智能云电视机顶盒（如图1），带您轻松体验“电视新用法”。
✓内置百视商店，万种Android应用，电视大屏娱乐更舒畅。
✓云端存储海量优质视频，近万小时高清节目、独家最全NBA赛事，方便您随时观看。
✓采用3D高清技术，为您带来最真实的感官享受。
✓机身小巧轻薄，连上WIFI还可以与手机、PAD多屏互动分享，是您可随身携带的高清百宝箱。
图11.2物品清单物品清单请参考图2。
图2 1.3机顶盒外观机顶盒外观请参考图3和图4。
