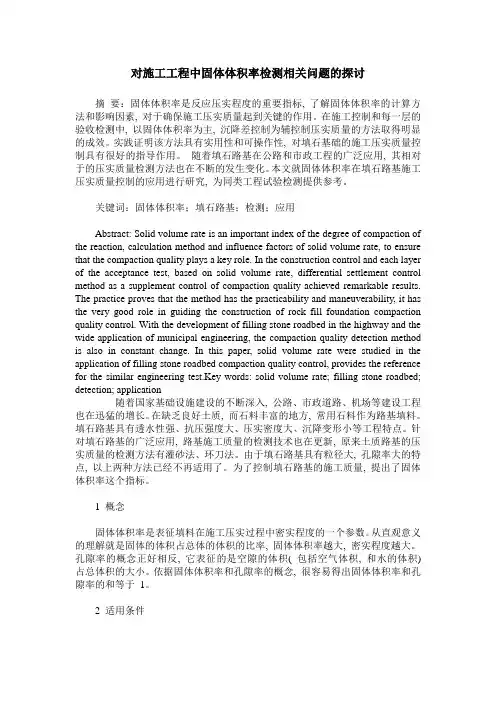

对施工工程中固体体积率检测相关问题的探讨
对施工工程中固体体积率检测相关问题的探讨摘要：固体体积率是反应压实程度的重要指标, 了解固体体积率的计算方法和影响因素, 对于确保施工压实质量起到关键的作用。
在施工控制和每一层的验收检测中, 以固体体积率为主, 沉降差控制为辅控制压实质量的方法取得明显的成效。
实践证明该方法具有实用性和可操作性, 对填石基础的施工压实质量控制具有很好的指导作用。
随着填石路基在公路和市政工程的广泛应用, 其相对于的压实质量检测方法也在不断的发生变化。
本文就固体体积率在填石路基施工压实质量控制的应用进行研究, 为同类工程试验检测提供参考。
关键词：固体体积率；填石路基；检测；应用Abstract: Solid volume rate is an important index of the degree of compaction of the reaction, calculation method and influence factors of solid volume rate, to ensure that the compaction quality plays a key role. In the construction control and each layer of the acceptance test, based on solid volume rate, differential settlement control method as a supplement control of compaction quality achieved remarkable results. The practice proves that the method has the practicability and maneuverability, it has the very good role in guiding the construction of rock fill foundation compaction quality control. With the development of filling stone roadbed in the highway and the wide application of municipal engineering, the compaction quality detection method is also in constant change. In this paper, solid volume rate were studied in the application of filling stone roadbed compaction quality control, provides the reference for the similar engineering test.Key words: solid volume rate; filling stone roadbed; detection; application随着国家基础设施建设的不断深入, 公路、市政道路、机场等建设工程也在迅猛的增长。
公路工程固体体积率检测方法、计算公式
4.1按照《公路路基路面现场测试规程》的灌砂法去标定量砂单位质量γs、灌砂筒下部圆锥体内砂质量m3。
5 ]4.2 测定试洞的体积。
在测点位置挖试洞，直径为Φ15cm，深度应等于测定层厚度，但不得有下层材料混入，从试洞挖起的每份试样分别装入集料盒，注意不要取漏料样，记录取样的桩号、位置、盒号。
装量砂入灌砂筒至标定量，记录灌砂前砂+灌砂筒质量m1，将灌砂筒放在试洞中间，打开开关，让砂流入洞内，直到储砂筒内的量砂停止流动时关闭开关，取下灌砂筒，称灌砂后砂+灌砂筒质量m2，试洞体积V =（m1- m2- m3）/γs，把集料盒带回试验室。
4.3 测定试样的固体体积。
取出带回的集料盒试样，分别装在料盘内，放入烘箱烘干至恒量，试样烘干后放在一容器内，盖上盖，待其冷却。
把虹吸筒放在平整的地方，拧开开关，注净水入虹吸筒，直到虹吸管口有水溢出时停止注水，到流水停止时关闭开关。
将烘干除去水份的试样缓缓放入筒内，用铁棒搅拌、插捣水下的试样，排除试样中的气体，搅拌时勿使水溅出筒外，静待5分钟，在悬浮物降沉后取量筒放置于出水口,打开开关,放出筒内由固体加入而排走的水,待不再有水流出后，闭上开关,取盛载排水的量筒到天平上秤质量,测量筒内水的温度,记录（量筒+排水质量）m5、量筒质量m6及水的试验温度t。
4.4 试样的固体体积Vg=所排出的水体积Vw=[（量筒质量+排水质量）m5-量筒质量m6]/试验温度下的水密度γw。
4.5数据处理如检测表填隙碎石路面固体体积率检测表（实例）序号 1 2 3 4 5桩号12K+100 12K+120 12K+140 12K+160 12K+180位置左中右左中筒+砂质量（灌前）(g)9300 9300 9300 9300 9300筒+砂质量（灌后）(g)4978 5235 4433 5094 4966灌内锥体砂质量(g)747 747 747 747 747 '试洞砂质量(g)3575 3318 4120 3459 3585量砂单位质量(g/cm3)1.43 1.43 1.43 1.43 1.43试洞体积(cm3)2500 2320 2881 2419 2507量筒+排水质量(g)2750 2530 3038 2655 2751 量筒质量(g)558 558 558 558 558 排水质量(g)2192 1972 2480 2097 2193水温度(℃)32 32 32 32 32水密度(g/cm3)0.995 0.995 0.995 0.995 0.995固体体积(cm3)2203 1982 2492 2108 2204固体体积率(%)88.1 85.4 86.5 87.1 87.9 说明：固体体积率代表值85%(其他公路83%)，极值82%(底基层和其他公路80%)8 填隙碎石8.1 一般规定8.1.1用单一粒径的粗碎石和石屑组成的填隙碎石可用干法施工，也可用湿法施工。
填隙碎石固体体积率试验记录13
