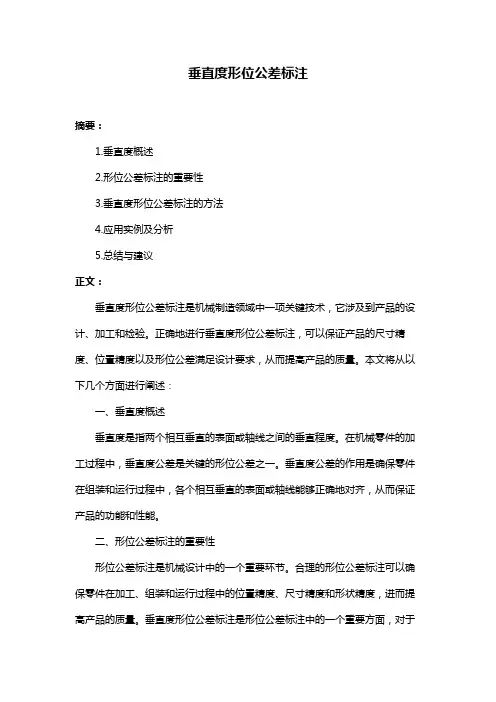

垂直度形位公差标注
垂直度形位公差标注摘要：1.垂直度概述2.形位公差标注的重要性3.垂直度形位公差标注的方法4.应用实例及分析5.总结与建议正文：垂直度形位公差标注是机械制造领域中一项关键技术，它涉及到产品的设计、加工和检验。
正确地进行垂直度形位公差标注，可以保证产品的尺寸精度、位置精度以及形位公差满足设计要求，从而提高产品的质量。
本文将从以下几个方面进行阐述：一、垂直度概述垂直度是指两个相互垂直的表面或轴线之间的垂直程度。
在机械零件的加工过程中，垂直度公差是关键的形位公差之一。
垂直度公差的作用是确保零件在组装和运行过程中，各个相互垂直的表面或轴线能够正确地对齐，从而保证产品的功能和性能。
二、形位公差标注的重要性形位公差标注是机械设计中的一个重要环节。
合理的形位公差标注可以确保零件在加工、组装和运行过程中的位置精度、尺寸精度和形状精度，进而提高产品的质量。
垂直度形位公差标注是形位公差标注中的一个重要方面，对于产品的功能和性能具有至关重要的意义。
三、垂直度形位公差标注的方法在进行垂直度形位公差标注时，应根据零件的功能、加工工艺和检验方法，合理地选择公差带、公差等级和公差方向。
具体步骤如下：1.分析零件的功能要求，确定垂直度公差的项目和范围。
2.根据加工工艺和设备精度，选择合适的公差带。
常见的垂直度公差带有：直径公差带、角度公差带和直线度公差带等。
3.选择合适的公差等级。
根据国家标准GB/T 1804-2009《一般公差线性尺寸的公差等级》，垂直度公差分为20级，等级越高，公差越小，加工和检验难度越大。
4.确定公差方向。
垂直度公差有三个方向：径向、轴向和周向。
根据零件的结构和加工要求，选择合适的公差方向。
四、应用实例及分析以一个轴类零件为例，其直径为Φ40mm，要求垂直度公差为0.01mm。
在设计时，应根据零件的功能要求和加工条件，选择合适的公差带、公差等级和公差方向。
例如，可以选择直径公差带，公差等级为IT7，公差方向为径向。
机械设计中形位公差的确定及选择
机械设计中形位公差的确定及选择摘要：在进行机械设计时，如何保证机械产品零件的精度，是设计人员必须要考虑的问题。
形位公差是控制机械产品零件几何精度技术的条件。
正确选择形位公差项目和合理确定其公差等级及公差值，能保证零件的使用要求，提高经济效果。
文章就机械设计过程中如何合理选用形位公差进行了一些探讨。
关键词：机械设计；形状公差；位置公差；标注公差；选择；控制在机械与仪器仪表设计及制造工艺的设计中，公差配合与技术测量与设计、制造及质量控制等方面密切相关，其精度的要求是靠尺寸公差、形状公差、位置公差来保证的，是优化产品质量的可靠保障。
在现代工业飞速发展、产品换代频繁的新形势下，其重要性尤为明显。
如何合理并正确地确定被测要素的形状位置公差公差值，是一项十分慎重的工作。
1 形位公差和位置公差的关系及选择经过加工的机械零件表面，不但会有尺寸偏差，而且会有形状和相对位置的误差，这些误差会影响零件的互换性。
为此，国家标准规定了形状和位置的允许变动量。
位置公差是关联实际要素的方向或位置对基准所允许的变动全量，形状公差是单一实际要素的形状所允许的变动全量，位置公差的公差带包容整个被测要素，因此，在很多情况下，位置公差是能够控制形状误差的。
如在定位公差中，同轴度可以控制轴线的形状误差，对称度和位置度可以控制平面度误差。
又如在跳动公差中，端面全跳动可以控制平面度误差，径向跳动可以控制圆度误差，径向全跳动可以控制圆度、直线度，圆柱度误差。
所以.在确定形状公差和位置公差过程中，一旦位置公差给定后，当作用上已能够控制相应的形状误差，且能满足使用要求时，就不必再提形状公差的要求了。
2 形位公差值的确定正确选择形位公差项目和合理确定其公差等级及公差值，能保证零件的使用要求，提高经济效果。
确定形位公差值的方法，有类比法和计算法两种。
常用的是类比法。
计算法一般很少使用.只有在高精度要求的场合才用。
在零件加工中，由于受到机床精度的限制，故在己加工完成的零件上，所有要素都存在形位误差，但不是所有要素都要在图纸上规定形位公差。

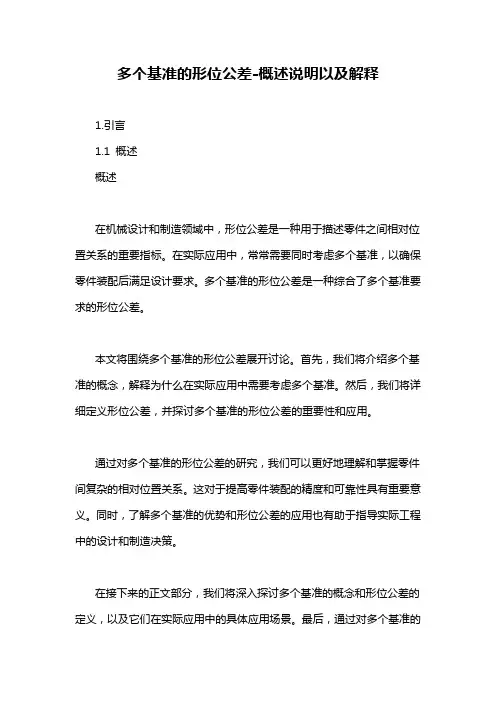

多个基准的形位公差-概述说明以及解释
多个基准的形位公差-概述说明以及解释1.引言1.1 概述概述在机械设计和制造领域中，形位公差是一种用于描述零件之间相对位置关系的重要指标。
在实际应用中，常常需要同时考虑多个基准，以确保零件装配后满足设计要求。
多个基准的形位公差是一种综合了多个基准要求的形位公差。
本文将围绕多个基准的形位公差展开讨论。
首先，我们将介绍多个基准的概念，解释为什么在实际应用中需要考虑多个基准。
然后，我们将详细定义形位公差，并探讨多个基准的形位公差的重要性和应用。
通过对多个基准的形位公差的研究，我们可以更好地理解和掌握零件间复杂的相对位置关系。
这对于提高零件装配的精度和可靠性具有重要意义。
同时，了解多个基准的优势和形位公差的应用也有助于指导实际工程中的设计和制造决策。
在接下来的正文部分，我们将深入探讨多个基准的概念和形位公差的定义，以及它们在实际应用中的具体应用场景。
最后，通过对多个基准的形位公差的结论进行总结，我们将得出一些对于机械设计和制造的启示和建议。
本文旨在提供一个全面而系统的介绍和探讨多个基准的形位公差的文章，希望能够为读者提供有关这一重要领域的深入理解和应用指导。
文章结构:本文共分为引言、正文和结论三个部分。
1. 引言部分:1.1 概述:在现代制造工艺中，形位公差是评价零件的精度和质量的重要指标之一。
然而，在实际应用中，由于零件的复杂性和加工精度要求的提高，单个基准已经不能满足实际需要。
因此，本文将探讨多个基准的形位公差，并分析其优势和应用。
1.2 文章结构:本文将分为三个部分进行讨论。
首先，我们将介绍多个基准的概念和形位公差的定义。
其次，我们将探讨多个基准的优势和形位公差的应用。
最后，我们将总结全文并给出一些未来研究的方向。
2. 正文部分:2.1 多个基准的概念:在传统的制造工艺中，通常只需要一个基准来确定零件的位置和形状。
然而，在某些情况下，单个基准无法满足精度要求，需要引入多个基准来共同确定零件的位置。
机械零件设计中形位公差的合理选择
机械零件设计中形位公差的合理选择形位公差是评定机械零件的一项重要的技术经济指标。
在机械零件的设计过程中正确地选择形位公差项目以及合理地确定形位公差数值，对提高产品的质量和降低制造成本，具有十分重要的意义。
标签：机械零件；设计；形位公差；合理选择1.引言零件在加工过程中不仅有尺寸误差，同时由于机床精度、加工方法等多种原因，使得零件的加工表面、轴线对称中心平面等的实际形状和位置相对于设计所要求的理想形状和位置，也不可避免地存在着误差，我们称它为形状和位置误差（简称形位误差）。
形位误差对机械产品的制造、机械零部件的使用和工作性能的影响不容忽视。
为保证机械产品的质量和零件的互换性，在对零件的尺寸误差加以控制的同时，必须对形位误差也加以控制，规定合理的形位公差，才能真正的保证产品质量。
2.形位公差项目的选择2.1根据零件的几何特征来考虑。
零件的几何特征不同，会产生不同的形位误差。
例如：回转类（轴类、套类）零件中的阶梯轴，它的轮廓要素是圆柱面、端面、中心要素是轴线。
圆柱面选择圆柱度是理想项目，因为它能综合控制径向的圆度误差、轴向的直线度误差和素线的平行度误差。
也可选用圆度和素线的平行度。
从项目特征看，同轴度主要用于轴线，是为了限制轴线的偏离。
跳动能综合限制要素的形状和跳动公差。
其他诸如平面零件，选用平面度项目，槽类零件选用对称度项目，均基于零件存在不同的几何特征的原因。
2.2根据零件的功能要求来考虑。
机器对零件不同功能的要求，决定零件需选用不同的形位公差项目。
若阶梯轴两轴承位置明确要求限制轴线问的偏差，应采用同轴度。
但如果阶梯轴对形位精度有要求，而无需区分轴线的位置误差与圆柱面的形状误差，则可选择跳动项目。
其他诸如箱体类零件，轴承孔轴线之间平行度的要求都是基于保证运动件之间的正常啮合，提高承载能力的性能要求而确定的，给定结合面的平面度要求是为保证平面的良好密封性。
2.3从方便检测来考虑。
在满足功能要求的前提下，为了方便检测，应该选用测量简便的项目代替难于测量的项目，有时可将所需的公差项目用控制效果相同或相近的公差项目来代替。
形位公差之间的关系-概述说明以及解释
形位公差之间的关系-概述说明以及解释1.引言1.1 概述概述：形位公差是机械制造中常用的一种公差，用于描述零件之间相对位置的精确程度。
它在现代工程设计中扮演着极为重要的角色，影响着产品的质量、相互连接的精确度和可靠性，以及生产效率和成本。
形位公差的准确控制不仅对产品的功能性能有着直接影响，还直接关系到制造工艺的可行性和成本效益。
本文将深入探讨形位公差的概念、种类、影响因素，以及与工程实践的重要性、优化方法和未来发展趋势之间的关系。
通过对形位公差的深入理解和研究，有助于提高工程设计的精度和效率，推动制造业的发展。
1.2 文章结构本文将分为三个部分来探讨形位公差之间的关系。
首先，在引言部分，将对形位公差的概念进行概述，并介绍文章的结构和目的。
接着，在正文部分，将详细讨论形位公差的概念、种类和影响因素，帮助读者深入了解形位公差的重要性。
最后，在结论部分，将总结形位公差与工程实践的重要性，并提出形位公差的优化方法和未来发展趋势，为读者提供更多思考和展望。
通过这样的结构，读者将能够全面了解形位公差之间的关系，更好地应用于工程实践中。
1.3 目的本文的目的是深入探讨形位公差在工程实践中的重要性，并探讨形位公差与其他公差之间的关系。
通过对形位公差的概念、种类和影响因素进行分析，旨在帮助读者更好地理解形位公差的作用，为工程设计和生产提供参考依据。
同时，本文也将探讨形位公差的优化方法和未来发展趋势，以期进一步提高工程实践中的形位公差控制水平，推动制造业的发展。
通过本文的阐述，希望读者能够更深入地认识形位公差，并在实际工作中运用形位公差理论，提高产品质量和工作效率。
2.正文2.1 形位公差的概念形位公差是指零件上的几何特征（如直线、平面、孔或轴）之间的位置关系与尺寸关系。
在零件设计和制造过程中，形位公差是非常重要的一个概念，它可以有效地控制零件之间的相对位置和运动关系，确保零件的功能和装配要求。
形位公差通常用于描述零件的装配要求，包括平行度、垂直度、同心度、倾斜度等几何特征之间的相对位置关系。
机械零件精度设计中形位公差的合理选择
机械零件精度设计中形位公差的合理选择作者：宋欣颖来源：《价值工程》2012年第11期摘要：形位公差项目的合理选择与标注是在设计、制造及质量控制等方面优化机械产品质量的前提保障。
本文详细分析形位公差的关系，结合实例提出确定形位公差时公差项目、基准、公差数值的选择及在图纸上进行合理标注的方法。
Abstract: The reasonable selection and mark of tolerance requirement is the powerful safeguard to optimize mechanical product quality in design, manufacturing and quality control. The paper states the relationship of form and position tolerance, combining with example, puts forward the selection of tolerance project, datum, and tolerance value when determining form and position tolerance, and the method to reasonably mark on the map.关键词：精度设计；形位公差项目；选择；标注Key words: precision design；form and position tolerance project；choice；mark中图分类号：TH6 文献标识码：A 文章编号：1006-4311（2012）11-0053-020 引言形位公差即形状和位置公差，是机械零件加工或装配过程中精度设计的重要技术指标。
零件上任何一个几何要素的误差都会以不同的方式影响其功能，如何合理确定零件上被测要素和形位公差项目，将是一项十分谨慎的工作，例如，曲柄-连杆-滑块机构中的连杆长度尺寸的误差，会最终影响它的使用功能，因为它将导致滑块的位置和位移误差，设计过程中，形位公差项目的选择确定及在图纸中的正确标注，将直接影响到零件的加工难易程度和产品的质量，而且关系到零件的制造成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计中形位公差的重要性及选择
形位公差和尺寸公差、表面粗糙度一样都是评定产品质量的重要技术指标。
形位公差对机器、仪表等各种产品的性能―工作精度、连接强度、密封性、运动平稳性、耐磨性、噪声等都有一定影响。
对于在高速、高温、重载条件下工作的精密机器与仪器提出合理的形位公差要求就更为重要。
形位公差在机械设计中起着举足轻重的作用，作为一名优秀的机械设计师必须能够灵活运用形位公差在自己的设计中，以此来提高产品的性价比，满足企业现代化生产的要求。
1、形位公差标准简介
我国最新的国家标准是GB/T1182-2008《产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注》，等同采用ISO1101：2004《产品几何技术规范（GPS）几何公差形状、方向、位臂和跳动公差标注》（英文版）。
该标准对形位公差的标注及应用进行了规范性的要求。
检测标准是GB/T1958-2004《产品几何技术规范（GPS）形状和位置公差检测规定》。
形状、方向、位置和跳动公差一般统称为形位公差。
2、形位公差形成原因及原理
从设计图样到零件的形成，必须经过加工的过程、无论
设备的精度和操作工人的技术水平多么高，要使加工的零件达到理想的形状和完全准确的位置，仍然是不可能的，零件的实际形状和位置与理想形状和位置总是存在一定的偏离量，该偏离量就是该零件的形状和位置误差，即形位公差。
形位公差包括要素、公差带和基准（形状公差没有基准，位置公差一般都有基准）三部分。
要素由点、线、面组成，形位公差就是对这些要素在形状和其相互间方向或位置的
精度要求。
限制实际要素的变动范围是公差带，公差带之间的间距便是公差值，设计时确定公差值后，其零件的被测实际要素则必须在规定的公差带里。
凡是要确定两个（或多个）要素的方向、位置关系时，都要涉及到基准，当基准确定后，被测要素的要求也就确定下来了。
3、形位公差的选择原则
选择形位公差应充分保证零件的品质要求，尽可能方便生产，同时获得最佳经济效益。
3.1形位公差项目的选择
形位公差项目选择的出发点随要素的几何特征、零件的结构特点和使用要求不同而变化。
同一被测要素通常有若干个形位公差项目可供选择，对圆柱面就有圆度、圆柱度、素线的直线度、同轴度、位置度、圆跳动等形位公差项目可供使用。
给定不同的形位公差项目，对零件的功能、加工方法、检测方法及评定方法都会产生不同的影响。
所以，在保证零
件功能的前提下，应根据不同的生产条件、检测条件和有利于生产等合理选择形位公差项目。
3.2形位公差与尺寸公差的选择
对被测要素给定的形位公差值，与零件上的有关尺寸公差相互制约，相对于尺寸精度，形位公差精度要求低，尺寸公差可控制形位公差的要求，此时便不再标注形位公差要求。
当形位公差精度要求比尺寸精度要求高时，在零件图中则应注明形位公差的要求。
对于定向和定位公差值，应小于有关的尺寸公差；如平行度公差值应小于相应的距离公差值，如果平行度公差值超过平行要素间的尺寸公差值，导致平行度误差超过尺寸公差，从而使尺寸误差超过尺寸公差，简单地说，从平行度来看零件是合格的，但从尺寸来看又是不合格的矛盾现象。
3.3 公差原则的选择
选择公差原则时，应根据被测要素的功能要求，充分发挥出公差的职能和采取该公差原则的可行性、经济性。
对尺寸公差与形位公差需要分别满足要求，两者不发生联系的要素，应采用独立原则；当需要严格保证配合性质，如齿轮毂孔与轴颈的配合，应选用包容原则；当只要求保证可装配性，如凸缘上的螺栓孔组，控制螺栓中心线的位置度公差可选用最大实体原则；当零件要确保某一尺寸必须大于某一临界值且形位公差用以控制关联中心要素时，可采用最
小实体原则[2]。
4 形位公差的选择
4.1 圆柱体轴线直线度与圆柱体素线直线度的选择
圆柱体轴线直线度公差为形状误差，是用来控制圆柱体轴线的形状误差，公差带是直径为5t的圆柱面内的区域；圆柱体素线直线直线度公差是用来控制圆柱面上素线的形状
误差，其公差带是轴剖面上距离为t的两平行直线之间的区域。
虽然两者控制的被测要素不同，但是两者之间是相互联系的，当圆柱体轴线存在直线度误差，圆柱体素线必是存在直线度误差。
反之，当圆柱体素线上存在直线度误差时，圆柱体轴线上直线度误差可能很小，有时还可能为零。
所以，圆柱体素线直线度公差可以控制其轴线的直线度误差，但圆柱体轴线直线度公差不能控制其素线直线度误差。
因此，设计圆柱体零件直线度公差要求时，一般标注其素线直线度；当确定了圆柱体素线直线度，就不需再选轴线直线度公差。
圆柱体轴线的直线度与素线的直线度的选择并非一层
不变，在具体选用这两项公差时，必须视具体情况具体分析。
例如当被测要素只允许中间向材料外凸或内凹，只能选用素线直线度公差，对较长的圆柱体零件，当长度l与直径d之比l/d>8～10时，在加工工艺上较难保证其轴线的直线度，这时给出轴线的直线度公差较好。
4.2 圆柱度与圆度、直线度的选择
圆度公差是控制回转体垂直于轴线正截面内的形状误差，公差带是在垂直于轴线的任一正截面上，半径差为t的两同心圆之间的区域；素线直线度公差是控制圆柱体轴线方向截面内的形状误差，公差带是距离为公差值t的两平行平面之间的区域；圆柱度公差用来控制任一正截面和轴线方向截面的形状误差，公差带是半径差为t的两个同轴圆柱面之间的区域。
从上面三者公差带可以看出，圆柱度公差能控制圆度和素线直线度公差，当回转体给定了圆柱度公差后，通常不再给出圆度或素线直线度公差要求。
但是，从零件检测方面考虑，圆度与直线度的检测比圆柱度容易，对于普通精度要求的圆柱体零件，选用圆度与直线度控制形状公差较好。
4.3端面圆跳动与垂直度的选择
端面圆跳动公差，是在与基准同轴的任一半径位置的测量圆柱面上距离为t的两圆之间的区域，端面垂直度是距离为公差t且垂直于基准轴线的两平行平面之间的区域。
由此可见，端面圆跳动既能反映端面的任一圆周上各点沿轴线相对的位置关系，又能反映该圆周与基准轴线的垂直关系；但它仅能反映端面上任一圆周对基准轴线的垂直关系，而不能反映整个端面对基准轴线的垂直关系。
垂直度反映整个端面对基准轴线的垂直关系，端面对基准轴线的垂直度就是端面
圆跳动和形状误差的综合体现。
当零件端面圆跳动误差为零时，它可能仍然存在垂直度误差；反之，当零件垂直度误差为零时，它的端面圆跳动亦为零。
5 结论
形位误差对零件的正常使用产生很大的影响，因此，正确、合理地选择形位公差对保证零件的功能要求，提高经济效益是十分重要的。
参考文献
[1]李国富.合理选择零件技术要求的探讨[J].鄂州大学学报，2006，（3）：48-50.
[2]张金海.标注形状与位置公差时应把握的几个问题[J].机械设计与制造，2005，（2）：29-31.
[3]王伯平.互换性与测量技术基础[M].北京：机械工业出版社，2000：83-85.。
