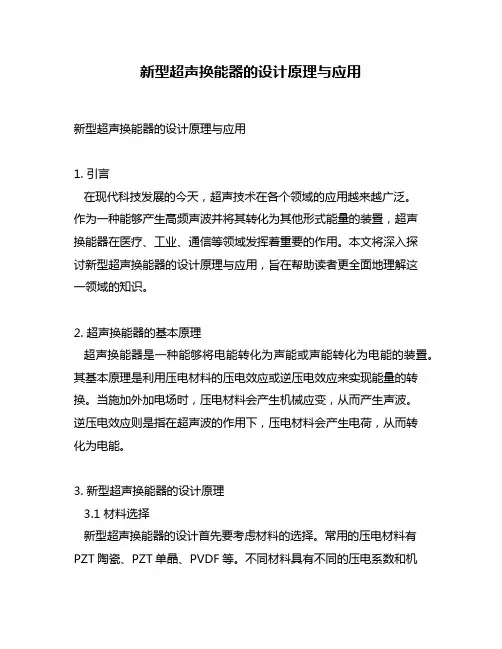

新型超声换能器的设计原理与应用

新型超声换能器的设计原理与应用

新型超声换能器的设计原理与应用新型超声换能器的设计原理与应用1. 引言在现代科技发展的今天,超声技术在各个领域的应用越来越广泛。

作为一种能够产生高频声波并将其转化为其他形式能量的装置,超声换能器在医疗、工业、通信等领域发挥着重要的作用。

本文将深入探讨新型超声换能器的设计原理与应用,旨在帮助读者更全面地理解这一领域的知识。

2. 超声换能器的基本原理超声换能器是一种能够将电能转化为声能或声能转化为电能的装置。

其基本原理是利用压电材料的压电效应或逆压电效应来实现能量的转换。

当施加外加电场时,压电材料会产生机械应变,从而产生声波。

逆压电效应则是指在超声波的作用下,压电材料会产生电荷,从而转化为电能。

3. 新型超声换能器的设计原理3.1 材料选择新型超声换能器的设计首先要考虑材料的选择。

常用的压电材料有PZT陶瓷、PZT单晶、PVDF等。

不同材料具有不同的压电系数和机械性能,因此在选择时需要根据具体需求进行权衡。

3.2 结构设计结构设计是超声换能器设计中的关键环节。

传统的压电换能器一般采用表面贴装方式,但这种结构存在粘接问题和能量密度限制等局限性。

新型超声换能器通过优化结构设计,可以提高换能效率和频率响应,如采用双晶换能器和双接触换能器等。

3.3 电极设计电极的设计对超声换能器的电性能和机械性能有着重要影响。

新型超声换能器可以采用分叉电极设计或等效电路设计,以提高耦合效率和能量转化效率。

4. 新型超声换能器的应用4.1 医疗领域在医疗领域,新型超声换能器广泛应用于医学成像、超声治疗、超声导引等方面。

超声图像设备利用超声换能器将电能转化为声能,并通过人体组织的反射返回的声波来进行成像。

4.2 工业领域在工业领域,新型超声换能器可以应用于无损检测、测量和控制等方面。

超声换能器可以用于检测材料的缺陷、测量液位和压力、控制液体流量等。

4.3 通信领域在通信领域,新型超声换能器可用于声表面波传感器和超声波射频识别等应用。

超声波换能器工作原理

超声波换能器工作原理

2、超声波换能器的工作原理(1)超声波换能器:一种能把高频电能转化为机械能的一种装置,一般有磁致伸缩式和压电陶瓷式。

电源输出到超声波发生器,再到超声波换能器,一般还要经过超声波导出、接收装置就可以产生超声波了。

(2) 超声波换能器的组成:包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆,其特征在于它还包括阵列接收器,它由引出电缆、换能器、金属圆环、橡胶垫圈组成。

(3)超声波换能器的原理与作用:超声波换能器即是谐振于超声频率的压电陶瓷,由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件,它的功能是将输入的电功率转换成机械功率(即超声波)再传递出去,面它自身消耗很少的一部分功率。

超声波换能器的种类:可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。

40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一,由F1~F3三门振荡器在F3的输出为40kHZ方波,工作频率主要由C1、R1和RP决定,用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4,F4输出激励换能器T40-16的另一端,因此,加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出,使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器,剩余两个不用(输入端应接地)。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ,否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二,电路中晶体管VT1、VT2组成强反馈稳频振荡器,振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件,对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波,电压振幅接近电源电压。

S是电源开关,按一下S,便能驱动T40-16发射出一串40kHZ超声波信号。

超声换能器的原理及设计

超声换能器的原理及设计

超声换能器的原理及设计
超声换能器是一种能将电信号转换成机械振动的装置。

其主要原
理是利用一些具有压电效应的晶体材料,例如石英、铁电陶瓷等,使
其在电场作用下发生机械振动,并将振动传递到超声介质中。

同时,
当超声波穿过介质时,它会与介质中各种材料发生相互作用,产生一
些有用的反射、散射和吸收现象,这些现象可以被超声检测装置用来
获得有关介质内部结构和性质的信息。

超声换能器的设计较为复杂,需要考虑多种因素,包括工作频率、振幅、灵敏度、直径、厚度、材料选择等。

其中,工作频率是影响超
声传播距离和分辨率的重要因素,而超声换能器的振幅和灵敏度则决
定了其检测能力和信噪比。

此外,超声换能器的材料选择和结构设计
也会对其性能产生重要影响。

为了满足不同的应用需求,超声换能器有多种不同类型,包括线
性阵列、扇形阵列、经典型、聚焦型、环形等。

每种类型的超声换能
器都有其特殊的优点和限制,需要根据具体应用场景进行选择和设计。

超声波换能器原理

超声波换能器原理

超声波换能器原理超声波换能器是一种能够将电能转化为超声波能量的装置,它在医疗、工业、生活等领域都有着广泛的应用。

超声波换能器的原理是基于压电效应,通过压电晶体的振动来产生超声波。

本文将介绍超声波换能器的原理及其应用。

超声波换能器是利用压电效应将电能转化为机械能,再将机械能转化为超声波能量的装置。

压电效应是指某些晶体在受到外力作用时会产生电荷分布不均,从而产生电势差的现象。

当外加电压施加在压电晶体上时,晶体会发生形变,产生机械振动。

这种振动会以超声波的形式传播出去。

超声波换能器通常由压电晶体、声阻抗匹配层、声透镜、保护层等部分组成。

压电晶体是超声波换能器的核心部件,它能够将电能转化为机械能,产生超声波。

声阻抗匹配层用于提高能量传输效率,减少反射损失。

声透镜用于聚焦超声波,控制超声波的传播方向和范围。

保护层则用于保护压电晶体不受外界环境的影响。

超声波换能器在医疗领域有着广泛的应用。

它可以用于超声波造影、超声波治疗、超声波手术等方面。

在超声波造影中,超声波换能器将电能转化为超声波能量,通过人体组织的不同反射特性来获取影像信息。

在超声波治疗中,超声波换能器的超声波能量可以用于治疗肿瘤、消炎止痛等。

在超声波手术中,超声波换能器可以用于切割、凝固组织,实现无创手术。

除医疗领域外,超声波换能器还在工业领域有着重要的应用。

例如超声波清洗、超声波焊接、超声波测厚等方面。

在超声波清洗中,超声波换能器的超声波能量可以将污垢从物体表面去除,实现高效清洗。

在超声波焊接中,超声波换能器可以利用超声波的振动作用将材料焊接在一起。

在超声波测厚中,超声波换能器可以利用超声波的穿透性来测量材料的厚度。

总之,超声波换能器是一种能够将电能转化为超声波能量的装置,其原理是基于压电效应。

它在医疗、工业、生活等领域都有着广泛的应用。

通过对超声波换能器原理的深入了解,我们可以更好地应用和改进这一技术,为人类的生活和工作带来更多的便利和效益。

医用超声波发生器的换能器原理

医用超声波发生器的换能器原理

医用超声波发生器的换能器原理医用超声波发生器的换能器原理是将外加的能量转换为超声波。

它是一种物理装置,能够将电能或其他形式的能量转换为高频声波能量。

这些高频声波能够通过特定的介质传播,并在目标物体上产生特定的作用。

换能器的作用有:将电能转换为超声能量;使超声能量具有高的放射性能;可以控制超声波的频率和幅度。

换能器的工作原理是将电能转换成超声能量。

具体来说,换能器是通过一个封装好的密封桶中的传感器把电信号转换成机械振动,然后产生超声波。

传感器可以是压电式、磁式或电磁式,但最常用的是压电式传感器。

压电式传感器内部有一个压电片,当外界施加电压时,压电片就会发生振动,这些振动就可以产生超声波。

换能器的结构一般有三部分:壳体、换能器元件和支撑结构。

壳体是外壳,用来封装换能器元件和支撑结构,一般是金属或塑料制成。

换能器元件包括传感器、振子、悬挂结构和线圈等,它们负责将电能转换成机械振动,从而产生超声波。

支撑结构用来支撑换能器元件,它一般是金属或塑料制成的,也可以是水环或空气环。

换能器的放射性是决定超声治疗效果的关键因素之一。

一般来说,换能器的放射性越高,超声治疗效果越显著。

换能器的放射性取决于换能器元件的材料、结构、尺寸及悬挂结构等。

放射性良好的换能器能够有效地将外加的能量转换成超声能量,使超声波在目标物体上产生有效的作用。

换能器还可以控制超声波的频率和幅度。

频率决定了超声波的波形,幅度决定了超声波的强度,换能器可以控制这两个参数,从而控制超声波在目标物体上的作用。

总之,医用超声波发生器的换能器原理是通过将电能转换成超声能量,并控制超声波的频率和幅度来实现的。

它是医疗超声治疗的关键部件,可以大大提高超声治疗的效果。

超声波换能器工作原理

超声波换能器工作原理

超声波换能器工作原理
超声波换能器是一种将电能转化为声能的器件。

其工作原理基于压电效应和逆压电效应。

压电效应指的是当某些晶体在受到外加电压的作用下,会发生形变或产生电荷,这种晶体被称为压电晶体。

例如,一些合成的晶体材料,如钛酸铅(PZT),在受到压力变化时,会在晶
格中产生电荷。

通过将电压施加在压电晶体上,可以引起晶体的形变。

逆压电效应是指压电晶体在受到外力(声波)作用下会发生电荷的变化。

当声波传播到压电晶体上时,晶体会产生变形,从而在晶格中产生电荷。

这个电荷可以被采集和测量。

基于以上原理,超声波换能器通过将电压施加在压电晶体上,引起晶体的形变。

当外界传来声波时,压电晶体会产生电荷的变化。

这个电荷变化可以被测量,从而得到声波的信息。

超声波换能器在超声波成像、声纳、声测、牙科器械等领域广泛应用。

其优势包括频率范围宽、输出功率高、响应速度快等。

超声换能器的原理

超声换能器的原理

超声换能器的原理
超声换能器是一种能够将电能转化为声能的装置。

它由压电材料制成,压电材料的晶粒排列规则,通过外加电场的作用而发生微小的位移。

当外加电场的方向周期性变化时,压电片中的晶粒也会周期性地振动。

这样,压电片就会产生声波,进而将电能转化为声能。

超声换能器的工作原理基于压电效应和反压电效应。

压电效应指的是某些特定的晶体或陶瓷材料在受到力或压力作用下会产生电荷分布不对称,从而生成电压。

反压电效应则是指当这些晶体或陶瓷材料受到外加电压时,会发生形变或位移。

在超声换能器中,应用了压电和反压电效应。

压电片是超声换能器的关键组件,它通常由PZT(铅酸钛锆)陶瓷材料制成。

当外加电压施加到压电片上时,它会引起压电片的厚度发生微小的周期性变化。

这个变化导致了超声波的产生和发射。

同时,当超声波通过压电片时,它也会使压电片发生反压电效应,产生微小的电压信号。

超声波在超声换能器中的传播是由压电片的振动和反压电效应共同完成的。

压电片的振动激发了超声波的产生,并将声波传送到被测物体。

当超声波在物体中传播时,它会遇到不同的介质和物体界面,从而发生折射、反射和散射。

当超声波反射回超声换能器时,它会导致压电片发生反压电效应,产生电压信号。

通过测量这个信号,我们可以获取被测物体的信息,例如距离、形状和物性等。

总之,超声换能器利用压电效应和反压电效应,将电能转化为声能,并实现声能和电能之间的相互转换。

它在医学、工业、军事等领域有着广泛的应用,如超声成像、超声清洗和超声检测等。

相控阵超声换能器原理

相控阵超声换能器原理

相控阵超声换能器原理
超声相控阵换能器的工作原理是基于惠更斯菲涅耳原理。

当各阵元被同一频率的脉冲信号激励时,它们发出的声波是相干波,即空间中一些点的声压幅度因为声波同相叠加而得到增强,另一些点的声压幅度由于声波的反相抵消而减弱,从而在空间中形成稳定的超声场。

超声相控阵是超声探头晶片的组合,由多个压电晶片按一定的规律分布排列,然后逐次按预先规定的延迟时间激发各个晶片,所有晶片发射的超声波形成一个整体波阵面,能有效地控制发射超声束(波阵面)的形状和方向,能实现超声波的波束扫描、偏转和聚焦。

通过控制换能器阵列中各阵元发射(或接收)脉冲的不同延迟时间,改变声波到达(或来自)物体内某点时的相位关系,实现焦点和声束方向的变化,从而实现超声波的波束扫描、偏转和聚焦。

通常使用的是一维线形阵列探头,压电晶片呈直线状排列,聚焦声场为片状,能够得到缺陷的二维图像,在工业中得到广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
15
吉林大学硕士研究生学位论文
图 2- 5
极化后的压电陶瓷(P 为极化方向)
图 2- 6
压力对极化强度的影响
我们对压电效应作如下定义:某些各向异性的晶体(如石英、电气石、 压电陶瓷等) , 在机械力的作用下产生形变时, 会在相对的两个表面上出现等 量异号的束缚电荷,电荷的面密度与施加的作用力的大小成正比;当外力撤 掉后,晶体恢复到不带电状态。这种没有外电场作用,仅仅由于介质的形变 而产生的极化现象称为正压电效应。晶体的这种特性称为压电性。如果将晶 体置于外电场中,它就会产生几何形变,这种现象称为逆压电效应。凡具有 正压电效应的晶体,也一定具有逆压电效应。 图 2-7 说明压电陶瓷圆柱体的压电效应 13 ,为了清楚起见,已将该效 应加以放大。 (a)表示在空载条件下的压电圆柱体。如果在压电陶瓷上沿极 化方向施加作用力 F,由于发生机械变形,使正负束缚电荷之间的距离发生 变化,则极化强度也将改变,且变化量与 F 和端面积的大小成正比。这样, 压电陶瓷表面上的束缚电荷和自由电荷也将随之增减。若压电陶瓷被压缩, 即极化强度变小,原来吸附于电极上的自由电荷有一部分被释放而出现放电 现象,如图(b)所示;若压电陶瓷被拉伸,则电极要吸附部分电荷而出现充 电现象,如图(c)所示。这种将机械能转变为电能的现象就是正压电效应。 如果将两个表面装上电极并用导线接通,变化的自由电荷便从一个极板移至 另一极板,则会形成电流。
∆L = F / K + d 33φ = F / K + L 0 d 33 E 3
Q = d 33 F + Cφ = d 33 F + CL 0 E 3
(2-2)
式 中 : k 为压电体轴向等效刚度 K = s 33 L 0 /A ; C 为压电体等效电容, T C = ε 33 A / h ;φ是压电体沿极化轴方向上下表面间的内电势差,φ = E 3 L 0 ; E 3 是压电体的轴向电场强度。在忽略压电体自感应电场影响的条件下,存在 φ=U。
[ ]
16
第二章 PZT 材料的特性研究
压电材料在一定电场的作用下, 材料内部的正负电荷中心发生相对位移, 该位移导致介质发生变形,产生与电压成比例的微小位移。如果将与极化方 向相反的电压加到电极上,圆柱体就会缩短,如图(d) 。若外加电压的极性 与极化方向相同,圆柱体就伸长,如图(e)。当加上交流电压时,圆柱体就将 交替地伸长和缩短。这种由于电场产生机械变形的现象就是逆压电效应。
大家知道,电场和极化是矢量,应力和应变是张量。要使压电体的压电 的相互作用存在,就必须使介质具有极性。在缺乏中心对称的晶体里,这种 极性是固有的,而在其他的晶体和各向同性的介质里,原则上,这种极性是 不存在的。正是因为这样,压电效应虽早在十九世纪就被发现了,但直到二 十世纪的四十年代,人们才理解了压电陶瓷这个术语。现在,大家都知道, 要获得压电性所需的极性,可以通过暂时施加强电场的方法,从一块原来是 各向同性的多晶体陶瓷得到,并且多少有点永久性,这一过程称为“极化” 过程, 它与永久磁铁的“磁化”过程相类似。 以 PZT 材料为例来解释压电材料是怎样获得极性的。如图 2-1(a)所 示, PZT 材料在极化处理前是具有对称中心的立方体, 表现为各向同性的结 构。在各向同性的晶体内,由于它是中心对称的结构,内部各电畴的自发极 化方向是无规则的,物理无穷小体积内(仍包含大量电畴)总电矩为零,即 极化强度为零,所以不具有压电性,如图 2-2 所示。极化处理后,晶体的结 构变为各向异性的结构,如图 2-1(b)所示,电偶极子的特性取决于正负
13
吉林大学硕士研究生学位论文
离子间的距离,当有机械应力作用时,应力改变了正负电荷间的相对位置, 因此电偶极子的叠加和不为零,晶体表现出压电特性,如图 2-3 所示。图 2 -4 给出了压电陶瓷体的极化过程,当在陶瓷材料上施加直流强电场进行极 化处理时,则陶瓷的各个晶粒的自发极化方向将平均地取向于电场方向,整 个晶体显示为一个电偶极子。在产品冷却并除去极化电场后,偶极子不容易 回转到原来的位置,这种现象称之为陶瓷材料的剩余极化。这就使陶瓷体变 成了永久性的压电体,它可将机械能转换为电能,或将电能转换为机械能。
F
- +
F
(a) -
(b) +
(c)
+ (d) 图 2-7 (e)
- (f)
压电陶瓷的压电效应
2.2 压电材料的应用
压电陶瓷的应用十分广泛,利用它可以制成石英谐振器,陶瓷滤波器、 陷波器、鉴频器 ,拾音器、发声器、水声换能器 ,鱼群探测器、压电陶瓷变压 器、陶瓷压力器、加速度计、超声波发声器等器件,还可以作为电子打火机、 煤气点火栓、导弹与鱼雷爆炸时的电源。下面简单介绍几种应用。 2.2.1 压电陶瓷点火器 压电陶瓷点火器是一种将机械力转化为电火花而点燃燃烧物的装置,是 压电换能器的典型实例,1958 年开始利用 BaTiO3 的压电性进行点火,但这 种材料着火率低,且噪声大。1962 年开始试用 PZT 材料制作点火器,现已广 泛应用于日常生活、工业生产以及军事等方面。
2.1 压电现象与压电陶瓷的压电效应
2.1.1 压电陶瓷压电性的物理机理
[12]
1880 年法国物理学家皮埃尔和雅各居里兄弟(Jacques and Pirere Curie) 在实验中发现:当某些晶体受到机械力而发生拉伸或压缩时,晶体相对的两 个表面会出现等量的异号电荷,科学家把这种现象叫做压电现象。具有压电 现象的介质,称之为压电体。科学家进一步研究发现,压电体有正压电效应 和逆压电效应两种。这种压电现象的发现,是压电学建立和发展的起点。
t
ε 11 0 0 ε = 0 ε 11 0 0 0 ε 33
其中 s 66 = 2(s11 - s12 ) 。 当压电体仅在 3 轴方向 (即极化方向 )施加外力 F 和外电压 U 时(如图 2-9 所示) ,并且假设该方向的应变沿厚度 L0 是均匀分布的,则压电体产生 的变形量ΔL 和其横截面 A 上的面电荷 Q 可由式(2-1)得到[34] :
19
吉林大学硕士研究生学位论文
在零应力(F=0)和零位移(ΔL=0)的状态下,由式(2-2)分别得 到压电弹性体的输出位移和夹紧力 (输出力 )为:
∆L 0 = d 33 U = L 0 d 33 E 3
F0 = Kd 33 U = KL 0 d 33 E 3
(2-3)
我们从式(2-3)中可看出,当所加的电压为变量时,压电片在厚度方 向上的输出位移ΔL0 与外加电压 U 存在线性关系,比例系数为压电系数 d33, 而且ΔL 与压电体的厚度 L0 无关;但是,当以所加的电场为变化量时,压电 片产生的位移不仅与压电系数 d33 和电场成正比,且亦与厚度成正比。可见, 压电陶瓷在厚度方向所产生的位移与压电陶瓷所选用的位移驱动工作方式有 关。应用时应同时考虑所加电压和电场两个因素:应尽量避免压电陶瓷在高 电场甚至在接近击穿电场下应用;同时工作电压要尽可能低,而位移量要尽 量大。对于压电片在所加电压一定时,减薄陶瓷片的厚度就能达到减小器件 厚度方向尺寸的目的[11] 。式(2-2) 、 (2-3)是研制直线式压电主动构件的 基础。
第二章 PZT 材料的特性研究
第二章 PZT 材料的特性研究
压电陶瓷是一种具有压电效应的多晶体,因其生产工艺和陶瓷生产工艺 相似(原料粉碎,成型,高温烧结……)而得名,它是高精度、高速驱动器 所必须的材料。目前已采用压电陶瓷驱动器的系统有:各种光跟踪系统,自 适应光学系统 (如激光陀螺补偿器 )、机械人微定位器、磁头、喷墨打印器 和扬声器等[10] 。PZT 材料(压电锆钛酸铅固溶体 Plumbum (lead) Zirconate Titanate)是目前被广泛应用的压电陶瓷的一种,PZT 具有很高的压电特性, 通过控制它的化学性质和加工方法,可将它应用于不同的场合,它还能用于 对振动和噪声的主动控制。
17
吉林大学硕士研究生学位论文
点火器种类繁多,但基本工作过程相同,即有高压产生、放电点火和点 燃气体三个阶段。现以家用压电点火器为例来说明其结构和工作原理。如图 2-8 所示的点火器可固定在家用灶具上点燃气体, 它有结构简单, 使用方便, 经济耐用等优点。其工作原理是:利用转动凸轮开关 1 的凸出部分推动冲击 块 3,并压缩冲击块后面的弹簧 2,当凸轮凸出部分脱离冲击块后,由于弹簧 力作用,冲击块给压电陶瓷元件 4 一个冲击力 F,使压电陶瓷元件两端面产 生高压,经中间电极 5 输出高压,产生电火花点燃气体。
图 2- 9
压电片的受力图
2.4 压电主动构件及其性能的影响因素
2.4.1 压电堆 一般压电材料的压电系数 d 33 都很小,约为(300~700)×10-12m/V,根 据式(2-3) ,因此即使施加 1000V 的电压,变形量也只有 0.3~0.7μm。然 而对于一个实用的压电作动元件来讲,既要有一定的位移输出量,又要能承 受一定的载荷,特别是在低频范围内工作时,足够的输出位移量更是非常必 要的。因此单个压电体,无论如何选取其几何形状,在一定的驱动电压下,图 2-8 Nhomakorabea性铰链工作台
18
第二章 PZT 材料的特性研究
2.3 压电方程组
压电方程就是同时考虑力学作用和电学作用以及它们相互的影响,并确 定这些参数之间的关系。对于不同的边界条件和不同的自变量,就得到不同 的压电方程组。当边界条件为机械自由和电学短路时,选应力 T 和电场强度 → → E 为自变量,应变 S 和电位移 D 为因变量,则得到第一类压电方程组:
{S } = [s ]E {T } + [d ]{E} {D} = [d ]t {T } + [ε ]T {E}
(2-1)
t
其中, S 表示应变; T 表示应力; D 表示电位移 (电荷/面积) , D = [D1 , D2 , D3 ] ; E 表示电场强度;s 表示柔顺系数矩阵;d 表示压电系数矩阵;ε表示介质的 介电常数矩阵;上标 T 表示以恒值 (或零值,也称之为自由状态 )应力作用 时的结果,上标 E 表示以恒值 (或零值,也称之为短路 )电场作用时的结果, 上标 t 表示矩阵的转置。 压电陶瓷属 6mm 点群对称性晶体, 柔度矩阵具有 5 个独立分量, 压电常 数具有 3 个独立分量,介电常数矩阵有两个独立分量。即:
