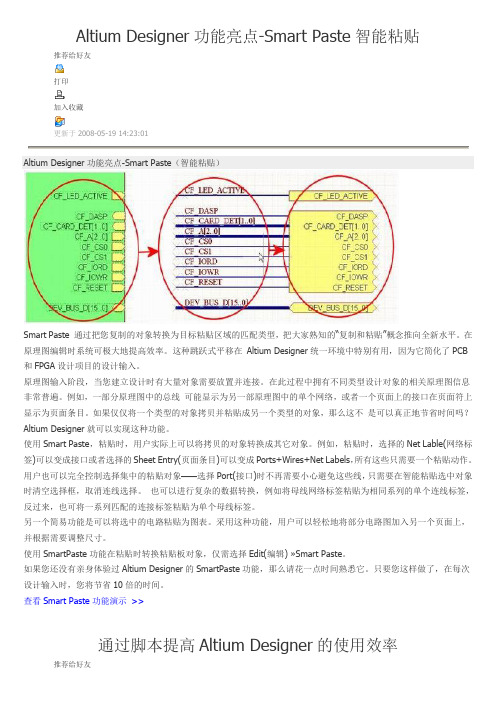

Altium Designer功能亮点-Smart Paste智能粘贴推荐给好友打印加入收藏更新于2008-05-19 14:23:01Altium Designer功能亮点-Smart Paste（智能粘贴）Smart Paste 通过把您复制的对象转换为目标粘贴区域的匹配类型，把大家熟知的―复制和粘贴‖概念推向全新水平。
在原理图编辑时系统可极大地提高效率。
这种跳跃式平移在Altium Designer统一环境中特别有用，因为它简化了PCB 和FPGA设计项目的设计输入。
原理图输入阶段，当您建立设计时有大量对象需要放置并连接。
在此过程中拥有不同类型设计对象的相关原理图信息非常普遍。
例如，一部分原理图中的总线可能显示为另一部原理图中的单个网络，或者一个页面上的接口在页面符上显示为页面条目。
如果仅仅将一个类型的对象拷贝并粘贴成另一个类型的对象，那么这不是可以真正地节省时间吗？Altium Designer就可以实现这种功能。
使用Smart Paste，粘贴时，用户实际上可以将拷贝的对象转换成其它对象。
例如，粘贴时，选择的Net Lable(网络标签)可以变成接口或者选择的Sheet Entry(页面条目)可以变成Ports+Wires+Net Labels，所有这些只需要一个粘贴动作。
用户也可以完全控制选择集中的粘贴对象——选择Port(接口)时不再需要小心避免这些线，只需要在智能粘贴选中对象时清空选择框，取消连线选择。
也可以进行复杂的数据转换，例如将母线网络标签粘贴为相同系列的单个连线标签，反过来，也可将一系列匹配的连接标签粘贴为单个母线标签。
另一个简易功能是可以将选中的电路粘贴为图表。
采用这种功能，用户可以轻松地将部分电路图加入另一个页面上，并根据需要调整尺寸。
使用SmartPaste功能在粘贴时转换粘贴板对象，仅需选择Edit(编辑) »Smart Paste。
如果您还没有亲身体验过Altium Designer的SmartPaste功能，那么请花一点时间熟悉它。
