catia命令详解
CATIA基本操作技巧与快捷键(2024)
性能优化建议
03
关闭不必要的图层、减少复杂图形的显示细节、定期保存工作
文件等，以提高软件运行效率。
12
03
CATALOGUE
实体建模基础操作指南
2024/1/30
13
拉伸、旋转等实体建模方法介绍
拉伸
通过选择草图轮廓并指定拉伸方 向和距离，可以快速创建拉伸特 征。拉伸可以是盲孔、通孔或对 称拉伸，适用于创建各种形状的 实体。
曲面修补与拼接
对已有曲面进行裁剪、延伸、缝合等操作，实现曲面间的平滑过 渡。
曲面变换与复制
运用镜像、阵列等工具，快速复制和变换曲面，提高设计效率。
2024/1/30
19
复杂曲面构建策略分享
分治策略
将复杂曲面分解为若干简单曲面，分别创建后 再进行组合。
过渡曲面构建
利用圆角、倒角等工具创建过渡曲面，实现不 同曲面间的平滑连接。
2024/1/30
求和
将两个或多个实体合并为一个实体，适用于创建复杂的组合体。求和操作可以消除重叠部分，并自动修复可 能产生的缝隙。
求差
从一个实体中减去另一个实体，用于创建空心结构或复杂的内部形状。求差操作可以精确控制被减去的部分 ，保留需要的结构。
求交
获取两个或多个实体的交集部分，适用于创建共享边界或相交部分的实体。求交操作可以精确提取交集，生 成新的独立实体。
CATIA基本操作 技巧与快捷键
2024/1/30
1
contents
目录
2024/1/30
• 工作环境与界面介绍 • 基本图形绘制技巧 • 实体建模基础操作指南 • 曲面设计进阶技巧探讨 • 快捷键设置与运用提高工作效率 • 总结回顾与拓展学习资源推荐
CATIA曲面建模技巧分享详解
CATIA曲面建模技巧分享详解CATIA是一款功能强大的三维建模软件，广泛应用于汽车、航空航天、工业制造等领域。
在CATIA中，曲面建模是非常重要的技能之一，它可以帮助工程师们创建复杂的曲面构造。
本文将分享一些CATIA曲面建模的技巧，以帮助读者更好地掌握这一领域。
1. 使用基本的曲面命令CATIA提供了一系列基本的曲面命令，包括创建平面曲线、曲线平滑、生成曲面等。
在进行曲面建模时，熟悉并灵活运用这些命令至关重要。
例如，可以使用“生成曲面”命令快速创建一个曲面，并通过调节控制点的位置和权重，来精确控制曲面的形状。
2. 利用曲线引导曲面曲线引导曲面是一种常用的曲面构建技巧，在CATIA中也得到了很好的支持。
通过在平面上创建曲线，并在曲线上设置控制点，可以按照曲线的路径生成一个光滑的曲面。
这种技巧可以用于创建汽车车身、飞机机身等复杂的曲面结构。
3. 使用轴对称性和镜像命令CATIA提供了轴对称和镜像命令，可以帮助快速生成对称的曲面结构。
通过定义一个对称轴线，然后使用轴对称命令，可以将一个曲面或曲线沿轴线的对称面复制，并沿轴线方向进行镜像对称。
这在设计对称性要求较高的物体时非常有用。
4. 应用平滑和修整工具CATIA中有多种平滑和修整工具可供使用，来优化曲面的外观和质量。
例如，“填充”命令可以帮助消除曲面之间的空隙，并保持曲面的连续性。
此外，“修整”命令可以用于修整曲面的边缘，使其更加平滑和自然。
5. 运用参数化建模CATIA支持参数化建模，可以通过定义参数来控制曲面的形状和尺寸。
这对于设计过程中的迭代和调整非常有帮助。
通过修改参数，可以快速改变曲面的形状，而无需重新创建。
这种灵活性和高效性使得参数化建模成为曲面建模中的重要工具。
总结：本文简要介绍了CATIA曲面建模的一些技巧，包括使用基本曲面命令、曲线引导曲面、轴对称性和镜像命令、平滑和修整工具，以及参数化建模等。
熟练掌握这些技巧，可以帮助工程师们更加高效地进行曲面建模，实现设计需求。
catia自由曲面命令详解——曲线的创建
catia⾃由曲⾯命令详解——曲线的创建指令位置：插⼊->freestyle->⾯上线⾃由曲⾯作为CAITA⾼级曲⾯的基础模块，其功能是很强⼤的，⽇常⼯作中，配合ACA(汽车A级曲⾯)和ISD模块，可以解决所有A级曲⾯中遇到的问题。
掌握⾃由曲⾯，可以帮助理解建模的本质，加深对GSD模块的理解，可以使我们的数模做的更完美。
今天我们先来学习⾃由曲⾯的基础命令，⾸先来学习如何创建曲线。
⾃由曲⾯的曲线创建不同于创成曲⾯模块，创成模块⾥我们需要先进⾏草图绘制，然后对草图进⾏约束，⽽⾃由曲⾯⼀般都⽐较随意，对尺⼨数值等参数不敏感，⽽是更注重曲线的光顺程度和曲线之间的连续性指标。
⽤到的命令如下：上述命令中，使⽤频率最⾼的命令有3D曲线、桥接曲线、⾯上线、等参线。
3D曲线是⽤来创建初始的曲线，在⾃由曲⾯模块创建曲线虽然不⽤草图，但也要像草图⼀样，需要⼀个平⾯作为曲线或点的⽀撑。
所以使⽤该命令之前，先要明确画线的平⾯，及界⾯右上⾓罗盘的底⾯。
⼩提⽰：可以按F5实现罗盘平⾯的切换。
激活命令我们可以有以下3种⽅式⽣成曲线：通过点：⿏标点选的点为曲线将要通过的点控制点：⿏标点选的点为曲线的控制点，除⾸尾外，控制点都不在曲线上接近点：可以在⼀组点中寻找⼀条最接近点群的曲线路径实际使⽤中通过点和控制点频率最⾼，最实⽤。
⾃由曲⾯的操作思路和GSD有所不同，⾼级曲⾯的构建过程就像做⾐服。
我们先要准备好布料（基础曲⾯），然后对布料进⾏裁剪，再对布料进⾏拼接缝合（曲⾯连续性匹配），最终完成⼀件漂亮的⾐服。
在这个过程中，我们并不关⼼布料的来源，即以哪种⽅式⽣成曲⾯或者曲线并不重要，我们需要的只是⼀块布料⽽已。
对于画曲线来说，我们也是希望以最简单的办法得到⼀条曲线⽽已，所以⼀般是先选两个点⽣成⼀条2阶曲线，在⽤我们之前讲到过的控制点命令增加控制点调整曲线形状。
⼩提⽰：由于此命令为带参特征，所以进⾏控制点调整前需要进⾏转化，或者由软件⾃动⽣成消参转化。
CATIA常见运动仿真机构命令详解分析
8 滚动曲线副 曲线1：零件1上的相切曲 线 曲线2 零件2上的相切 曲线 驱动长度：选择作为驱动 条件 注：曲线1与曲线2要想保 证相切，再进行该运动副 的建立
9 点与曲面副 定义此运动副之前， 点一定要在事先确认 的曲面上。
10 万向副
转动1：零件1的转动轴线 转动2：零件2的转动轴线
3 圆柱副 线1：零件1的轴线 线2：零件2的轴线 驱动角度：选择沿轴向转动为驱 动条件 驱动长度：选择沿轴向移动为驱 动条件 注：以上两个驱动可以根据实际 情况选择，也可以都不选
5 球形副 点1：零件1的球心（可以是球心， 也可以是独立的一点） 点2：零件2的球心（可以是球心， 也可以是独立的一点） 注：此球副无法作为驱动副
14 绳索副
说明：绳索副可 视为两个楔形 - 移 动副的结合 。
提示：比例中的 值为： 1， -1,2， 2 等时，运动是什 么状态？试试看。
CATIA常见运动仿真机构命令详解
1 旋转副
线1：零件1的轴线 线2：零件2的轴线 平面1：零件1的轴端平面 平面2 零件2的轴端面 无用的补偿值（表示两面贴 合）偏移=mm（表示两面彼 此相距mm）
注：若上图所示，两个零件 轴端面不是重合，二十端面 对称，则可以启动平面 3 和 平面4，选择，有圆心的 平面3：零件1轴的另一端面， 平面4：零件2轴的另一端面， 有圆心的（表示对称） 导向角度：表示此转动副为 驱动副
选择“任何”选项时需在零件上 选择一个与轴 1 或者轴 2 垂直的直 线或方向
11 CV连接副 与万向节类似
12 齿轮副 各个参数解释： 说明：定义齿轮副 需要两个旋转副， 如果已经定义好的 旋转副，可以直接 在左侧的树种直接 选取，若未定义旋 转副，也可以在齿 轮副对话框中点击 建立来创建。旋转 连接1：齿轮1的旋 转副 1 ；旋转连接 2 ： 齿轮2的旋转副2。 比例：两齿轮的传 动比（可以输入数 值或者点击来定义 输入齿数自动计算。 旋转方向 相同（为 同向） 相对(为反 向），旋转 1 的驱动 角度：将旋转 1 作为 驱动条件，旋转 2 的 驱动角度（同理）

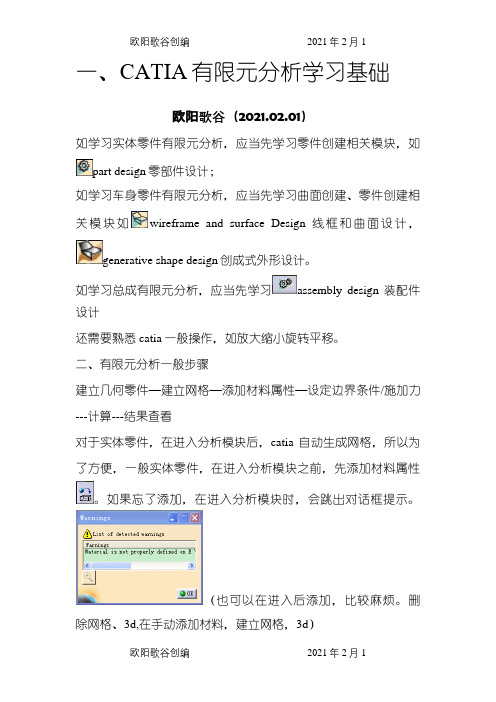

CATIA CAE模块命令详解之欧阳歌谷创编
一、CATIA有限元分析学习基础欧阳歌谷（2021.02.01）如学习实体零件有限元分析，应当先学习零件创建相关模块，如part design零部件设计；如学习车身零件有限元分析，应当先学习曲面创建、零件创建相关模块如wireframe and surface Design线框和曲面设计，generative shape design创成式外形设计。
如学习总成有限元分析，应当先学习assembly design装配件设计还需要熟悉catia一般操作，如放大缩小旋转平移。
二、有限元分析一般步骤建立几何零件—建立网格—添加材料属性—设定边界条件/施加力---计算---结果查看对于实体零件，在进入分析模块后，catia自动生成网格，所以为了方便，一般实体零件，在进入分析模块之前，先添加材料属性。
如果忘了添加，在进入分析模块时，会跳出对话框提示。
（也可以在进入后添加，比较麻烦。
删除网格、3d,在手动添加材料，建立网格，3d）对于中文版catia，添加材料属性时，会跳出对话框，提示没有找到中文的材料库。
可以忽略。
解决这个问题，只需要在安装目录下的materials文件夹中创建Simplified_Chinese（可能需要注意大小写）文件夹，并将原materials目录下的Catalog.CATMaterial拷贝到其中就可以了。
三、CATIA有限元分析模块它可以进行的分析有Static case静态分析，Frequency case 模态分析，Buckling Case挠度分析，Combined case组合分析等。
本次入门介绍静态分析和模态分析。
四、界面介绍--------------------------------------------------------------1、model manager模型管理2、loads 载荷3、restraints 约束4、compute计算5、image云图6、analysis tools 分析工具---------------------------------------------------------------------------7、analysis supports连接支持8、connection propertis连接属性9、virtual parts虚拟零件10、网格规范11、Groups群组12、计算存储处理13、material on analysis connection 连接支持的材料14、modulation 模态15、analysis assembly 2d viewer 分析总成结构树分析文件的结构五、入门命令创建四面体网格，用于3D体单元网格划分。

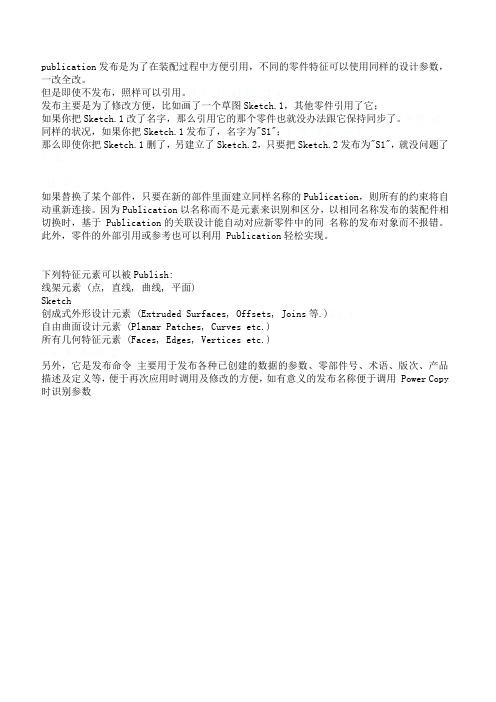

CATIA 发布详解
publication发布是为了在装配过程中方便引用，不同的零件特征可以使用同样的设计参数，一改全改。
5 Q8 q, b2 ]* r9 K) N, i但是即使不发布，照样可以引用。
4 T: j7 z4 P( {1 q发布主要是为了修改方便，比如画了一个草图Sketch.1，其他零件引用了它；9 ^4 P/ q( J3 G( l5 f2 m! {2 r; v如果你把Sketch.1改了名字，那么引用它的那个零件也就没办法跟它保持同步了。
% P0 v5同样的状况，如果你把Sketch.1发布了，名字为"S1"；2 ~9 \9 u. y+ l那么即使你把Sketch.1删了，另建立了Sketch.2，只要把Sketch.2发布为"S1"，就没问题了3 }2l& G) L"如果替换了某个部件，只要在新的部件里面建立同样名称的Publication，则所有的约束将自动重新连接。
因为Publication以名称而不是元素来识别和区分，以相同名称发布的装配件相切换时，基于 Publication的关联设计能自动对应新零件中的同名称的发布对象而不报错。
此外，零件的外部引用或参考也可以利用 Publication轻松实现。
5 O. {+ \3 f' V; M& ~4 H" q下列特征元素可以被Publish:4 k: ? ]) n1 u B/ r线架元素 (点, 直线, 曲线, 平面)4Sketch/ j- X) d* n6 \* {: j8 G3 r( [' G创成式外形设计元素 (Extruded Surfaces, Offsets, Joins 等.)2 y V自由曲面设计元素 (Planar Patches, Curves etc.)% Q; X R ^. `所有几何特征元素 (Faces, Edges, Vertices etc.)- k, @) P4 O. Z' X另外，它是发布命令主要用于发布各种已创建的数据的参数、零部件号、术语、版次、产品描述及定义等，便于再次应用时调用及修改的方便，如有意义的发布名称便于调用 Power Copy 时识别参数。
catiav5使用教程(2024)
包括分析零件图纸、确定加工工艺、编写加工程序、调试程序和 首件试切等。
2024/1/29
24
catiav5数控编程功能介绍
2024/1/29
catiav5数控编程模块概述
catiav5提供了全面的数控编程模块，支持从简单的2轴加工 到复杂的5轴联动加工。
加工策略与刀具路径生成
catiav5提供了多种加工策略，可根据不同的加工需求生成 优化的刀具路径，提高加工效率和质量。
30
THANKS FOR WATCHING
感谢您的观看
2024/1/29
31
菜单栏
包含文件、编辑、视图、插入、格式、工具、 窗口和帮助等菜单项，用于执行各种操作。
工具栏
提供常用命令的快捷方式，如保存、撤销、重做 等。
2024/1/29
绘图区
用于显示和编辑图形的主要区域。
状态栏
显示当前光标位置、图层、颜色等信息。
命令窗口
显示和输入命令的地方，可以执行各种操作。
9
自定义界面风格与快捷键设置
2024/1/29
创建基础特征
在钣金设计模块中，可以使用“草图”工具创建基础特征 ，如矩形、圆形等。通过定义草图的尺寸和位置，可以生 成钣金件的基础形状。
完成钣金件创建
在完成基础特征和折弯特征的创建后，可以使用“完成” 命令来结束钣金件的创建过程。此时，可以对钣金件进行 进一步的编辑和优化。
16
折弯、展开等钣金操作演示
2024/1/29
3
软件背景及发展历程
CATIA（Computer Aided Three-dimensional Interactive Application）是法国达索公司开发的一款高端CAD/CAE/CAM一体化软 件。
(整理)CATIAch06-1修改机械设计命令详解.
6.4.7 不对齐视图视图和其上一层的父系视图默认设置为根据投影关系来相互对齐。
而采用不对齐视图命令，可以修改不要求对齐的视图的位置。
注意，在使用本命令前，要使【可视化】工具栏内的【网格】图标处于非激活状态。
选择【工具】→【选项】→【机械设计】→【绘图】→【布局】选项卡，选中【视图名称】和【比例因子】复选框。
打开文件GenDrafting_part.CATDrawing。
选中要修改的视图，如图6.145所示，然后单击鼠标右键，在弹出的快捷菜单中选择【视图定位】→【不根据参考视图定位】命令，如图6.146所示。
用鼠标指针拖动被选择的视图，如图6.147所示。
待该视图到达合适的位置后释放鼠标左键，这样就可以把选中的视图移动到合适的位置，如图6.148所示。
图6.145 选中要修改的视图图6.146 选择【不根据参考视图定位】命令图6.147 用鼠标指针拖动被选择的视图图6.148 选择的视图被移动到合适的位置6.4.8 改变视图放大比例注意，在使用改变视图放大比例命令以前，要使【可视化】工具栏内的【网格】图标处于非激活状态。
选择【工具】→【选项】→【机械设计】→【绘图】→【布局】 选项卡，选中【视图名称】和【比例因子】复选框。
打开文件GenDrafting_detailview_scale.CA TDrawing 。
选中要修改的视图，本例中选择局部放大视图，如图6.149所示，然后单击鼠标右键，在弹出的快捷菜单中选择【属性】命令，弹出【属性】对话框。
在对话框的【标度和方向】选项组的【标度】文本框中输入“3”(即3:1)，如图6.150所示。
接着单击【确定】按钮，局部放大视图的放大比例即被修改为3，其显示结果如图6.151所示。
图6.150 在【标度】文本框中输入“3”图6.151 局部放大视图的放大比例被修改为3图6.149 选中要修改的视图6.4.9 重命名视图注意，在使用重命名视图命令以前，要使【可视化】工具栏内的【网格】图标处于非激活状态。
CATIA操作技巧
CATIA操作技巧1.相机视角的快捷键：在CATIA中，您可以通过使用相机视角来查看和操作模型。
请记住以下几个快捷键：- "Ctrl+Shift+C"：将模型居中并调整视角以包含整个模型。
- "Ctrl+Shift+Z"：将相机视角调整为最近的图形。
2.数据查询工具：在CATIA中，您可以使用数据查询工具轻松查找和定位对象。
使用“F3”键启动数据查询工具，并输入您要查找的对象名称或属性。
您还可以使用通配符来进行模糊。
3.设置快捷键：CATIA允许您为常用操作设置自定义快捷键，以提高工作效率。
要设置快捷键，请转到“工具”>“自定义”>“快捷键”选项卡，并选择您要设置快捷键的命令或操作。
4.使用鼠标手势：CATIA支持使用鼠标手势进行快速操作。
通过按住鼠标右键并在屏幕上进行轻微移动，您可以执行常见的操作，如平移、旋转和缩放模型。
5.使用过滤器：CATIA提供了多种过滤器选项，可根据不同的条件筛选对象。
例如，您可以使用过滤器来仅显示特定类型的元素，如曲面、体积或边界。
7.自定义工具栏：根据您的需求和工作流程，您可以自定义CATIA的工具栏。
通过选择“工具”>“自定义”>“工具栏”选项卡，您可以添加、删除或重新排列工具栏按钮，以便更好地适应您的工作方式。
9. 使用装配约束：在CATIA中，您可以使用装配约束对不同的零件进行装配。
通过选择两个或多个零件，然后使用“Insert”>“Constraints”菜单选项，您可以应用各种约束，如距离、角度或对齐。
10. 使用材料和纹理：CATIA允许您为模型应用不同的材料和纹理，以增加视觉效果。
通过选择模型并使用“Insert”>“Material and Surface”菜单选项，您可以选择并应用各种材料和纹理。
11.使用命名规则：为了更好地组织和管理模型，CATIA建议使用良好的命名规则。
catia 圆角 分离元素
catia 圆角分离元素CATIA是一款强大的三维计算机辅助设计（CAD）软件，广泛应用于航空航天、汽车制造、工业设计等领域。
CATIA具备丰富的功能，其中圆角和分离元素是零件建模过程中常用的工具。
本文将详细介绍CATIA中的圆角功能以及分离元素的方法，并通过实例演示其应用。
一、CATIA软件介绍CATIA（Computer Aided Three-dimensional Interactive Application）是由法国达索航空公司开发的一款三维CAD软件。
CATIA具有界面友好、功能齐全、操作简单等特点，能够满足各种设计需求。
在CATIA 中，用户可以创建、编辑和管理三维模型，进行虚拟装配、模拟分析和数控编程等。
二、圆角功能概述圆角是指在零件的棱边或角上创建一段圆弧，使得零件表面更加光滑、流畅。
在CATIA中，圆角功能可以通过菜单栏或工具栏上的命令快速找到。
用户可以根据需要选择圆角类型（如：恒定半径圆角、可变半径圆角等），设置圆角参数，并在零件上绘制圆角区域。
此外，CATIA还提供了自动检测和修整功能，以确保圆角的质量和精度。
三、分离元素方法详解1.选择要分离的元素：在CATIA中，用户需要先选择要分离的元素，这可以是零件上的一个面、边或特征。
2.创建新零件：在操作界面中，选择“创建新零件”命令，系统将自动生成一个新零件文件。
3.分离元素：选取要分离的元素，并在属性栏中选择“分离”命令。
此时，系统会根据所选元素的类型和位置，自动在新零件中创建相应的特征。
4.调整分离参数：根据需要，用户可以调整分离后的元素位置、大小等参数，以满足设计要求。
5.完成分离：确认分离结果满意后，点击“完成”按钮，结束分离操作。
四、实例演示与应用以下以一个简单实例展示圆角和分离元素在CATIA中的实际应用：1.打开一个零件文件，找到需要进行圆角处理的面或边。
2.选择圆角功能，设置圆角类型和参数。
3.在零件上绘制圆角区域，查看圆角效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CATIA命令详解 CATIA命令详解 第一章 概述 一、CATIA的工作模式对于同一模型,有两种工作模式. 1.SPACE工作模式,缩写为SP: 允许用户在三维空间或3D中设计和构造物体,它在屏幕上用三维坐标表示. 2.DRAW工作模式,缩写为DR: 允许用户通过平面来设计和构造物体,它在屏幕上用一两个坐标系,V(水平,垂直)来表示. 二、功能键盘: 键盘由可被指定的32个键组成. 除F9,F10,F11,F12四键被指定: FILE功能, INTERRUPT插入,YES是,NO不是, 其它可通过调用常设功能KEY或FILE功能的KEYBOARD自定. 三、鼠标的三个键: 1.用来选择(select)光标所指的元素和项. 2.用来指定(indicate)光标所指的位置和区域. 3.用来移动(move)模型. 四、提示信息: "SEL"=按鼠标第一键进行选择(select) "IND"=按鼠标第二键来指定(indication) "KEY"=键入(key in)用字符数字键盘给定的数值或标识符 * 斜杠/分隔同一交互中的各选择. 如:"SEL LN/CRV"= 选一条直线或一曲线 * 双斜杠//分隔不同的交互 如:"KEY DIST//IND REGION"= 键入距离或指定区域 * 逗号分隔程序所需的所有数据 如:"KEY DX,DY,DZ"=键入沿x,y,z轴的增量 * 括号( )分隔必需数字和任选数字 如:"KEY DIST(,NUM)"= 键入距离,并且需要时键入数目. * 符号< >指明可以使用邻近探测 如:"SEL PT "=可以选一条线或曲线以便选一点: 所选曲线或直线上最靠近的端点被考虑. 多元素选择提示: "WSP MULTI(多的)-SEL":当前工作空间的所有元素可以选择 "CUR MULTI-SEL":只属于当前集的元素可以被选多元素选择的示例: 1.按元素类型选:*PT:选所有的点 2.按图形规范选:*COL**(**为颜色号)选所有具有**颜色的元素 3.按元素组织选:*GRP*:选所有属于GRP*组织的所有元素 4.由若干范畴的组合选:*PT+*LN:选所有的点和线 *VOL&*LAY××:选择位于××层的所有体指定的分隔符: + == 加 - == 减 & == 交 5.具有不同特征的多元素选则: *SEL并选元素:所选元素被考虑 *TRP并指定点:选择陷井内的部分或全部元素 错误信息提示: "INVALID INPUT":键入的值无效 "FILE NOT FOUDN":包含键入字符串的文件不存在 "EMPTY BATCH":所显示的属于当前工作空间的元素中没有与多元素选择范畴相应的元素 "BATCH PARTIALLY PROCESSEND":某些元素未被考虑 五、启动CATIA的工作过程: 1.键入用户所属组名,然后按ENTER键. 2.键入用户口令,然后按ENTER键. 3.屏幕显示CATIA操作系统和版本号,还显示一个菜单:COLD START(冷启动),WARM START(热启动),LEFT (使菜单能够在屏幕左端显示, 然后该项变为RIGHT.用户必须选COLD START或WARM START.一般选COLD START, 但由于某种原因模型丢失一定要用WARM START. 4.CATIA起动后FILE功能自动被激活. 六、FILE功能的主菜单: 1. 图解:FILE
2.定义: FILE(文件): 定义当前文件. READ(读): 读存储在当前文件中的一个模型. WRITE(写): 在当前文件中写入当前模型. COPY(拷贝): 在文件中复制模型. DIRECT(直接): 不显示该模型. VISUALTN(看得见): 显示该模型. WRTEFILE(接收): 定义接收文件. DELETE(删除): 在当前文件中删除模型. DIRECT: 不显示该模型. VISUALTN: 显示该模型. MOVE(移动): 将模型移动到另一文件中. DIRECT: 不显示该模型. VISUALTN: 显示该模型. WRTEFILE: 定义接收文件. RENAME(改名): 修改模型名. CREATE(生成): 生成新模型. XY: XY平面将成为第一个DRAW视图的投影平面. YZ: YZ平面将成为第一个DRAW视图的投影平面. XZ: XZ平面将成为第一个DRAW视图的投影平面. CALL SV: 恢复用SV常设功能存储的模型. COMMETNT(注解): 对模型加注解. KEYBOARD(键盘): 管理功能键盘. RECALL(调用): 调用已存功能键盘. STORE(存储): 存储功能键盘. DELETE: 删除功能键盘. EXIT(退出): 结束CATIA工作过程. 3.操作步骤: 读模型:FILE+FILE FILE+READ (1)工作文件的选择: 键入包含有所需文 "KEY STRING(字符串)" 件名称的第一字符串. "SEL FILE//KEY STRING" 或按"ENTER"键显示可用文件的列表. 用鼠标第一键选择. (2)所读模型的选择: 键入包含有所需模型的一字符串. "KEY STRING"或按"ENTER"键显示当前文件中的模型列表."SEL MODEL//KEY STRING"用鼠标第一键选择. 当列表包括若干个"屏幕页"时, 用FWD/BWD(FORWARD向前/BACKWARD向后)命令能够分别显示上页或下页. 写模型:FILE+WRITE (1)存储并生成一新模型: 键入一新名称来生成新模型,在控制信息中 "YES:CURRENT(当前的)ID//KEY NEW ID" 显示"MODEL WRITTEN"(模型被写入)信息. (2)存储并代替原图型: A:按YES键保持原始模型的标识符. B:再按YES键,接受对存储在当前文件中的原始模型的代替. 注:还可以把模型存入另一文件中: A:选FILE项. B:选存入模型所需文件. C:选WRITE项. D:键入存入模型的名称. 退出CATIA工作过程:FILE+EXIT 按YES键结束CATIA工作过程. 生成模型:FILE+CREATE(生成)+YZ (1)按YES键确认空模型的生成: "YES:CONFIRM(确认)" 在控制区显示"MODEL CREATED"(模型被生成) (2)完成模型几何形状的构造. 定义功能键盘:FILE+KEYBOARD(键盘)+RECALL (1)在列表中选一功能. "SEL FUNCTION(功能)" (2)在屏幕上选一功能键:所选功能被付给所选键."KEY//SEL FUNCTION" (3)按需要重复操作若干次,直至获得所需功能键盘. 注:还可以用KEY常设功能来定义功能键盘. BLANK命令清除功能键盘. SORT命令将功能键按字母排序. 存储功能键盘:FILE+KEYBOARD+STORE (1)键入新功能键盘的标识符(至多8字符) "SEL KEYBOARD// 在控制信息区显示 KEY KEYBOARD ID" "KEYBOARD STORED"(键盘被存储) (2)功能键盘存入时可以代替已存在键盘("YES: REPLACE")或生成新键盘("KEY NEW ID"). 七、生成的元素: 1.在SPACE 3D或2D模式下生成的元素称为空间元素(SPACE元素) 2.从3D转化到2D:用常设功能区的3D/2D转换开关能够从3D转换到2D. A:在常设功能区选开关3D. B:键入所要求的平面方程 "KEY PLN//YES:3D 或选共面元素或选坐标的一轴. "SEL PT/LN/CRV/PLN/AXS/DRW ELEM" 3.从2D转化到3D: A:选转化开关2D. B:按YES键(YES:3D)确认. 4.当前工作平面与屏幕平行显示: A:选常设功能WI(窗口). B:键入"P",即平行平面. "KEY WINW ID//SEL NINW" 当前平面的坐标系为与图形屏幕平行. 5.使初始模型重新显示: A:选常设功能WI. B:键入"XYZ",获得初始透视图. 第二章 点(POINT)功能 一、图解:POINT 2D
POINT3D 二、定义: * PROJ/INT(PROJECT投影/INTERSEITION交点):通过法向投影,交点或两点来生成一点. SINGLE(单个):仅进行一次生成操作. REPEAT(重复):依次进行若干次操作所选第一个元素是下一被选生成点的参考元素. LIM ON/OFF:OFF 相交或投影点可以在所选元素之外.ON 相交或投影点仅在所选元素限定内. * COORD: 用相对一已有点的相对坐标或绝对坐标来生成点. SINGLE:仅进行一次生成操作. REPEAT:依次进行若干次操作.所选第一个元素是下一生成点的原点. CHAIN(链式): 链式生成操作.最后生成点用作生成新点的原点. * LIMITS: 在LN,CRV,SUR,FAC等元素生成端点. * SPACES: 在元素上生成等距离点. * TANGENT(切点): 在平面曲线上生成切点. * PROJENT: (2D)生成投影点. ORTHOGNL:所选第一点垂直投影到第二元素上. HORIZONT(水平):所选第一点的投影方向与坐标系水平方向相同. VERTICAL(垂直):所选第一点的投影方向与坐标系垂直方向相同. HOR-VERT:所选第一点的投影方向与坐标系水平方向相同, 所选第二点的投影方向与坐标系垂直方向相同. VERT-HOR:所选第一点的投影方向与坐标系垂直方向相同, 所选第二点的投影方向与坐标系水平方向相同. UNSPEC: 用户定义第一点的投影方向. * GRID: 建立点网格. LIMITE: 建立有限的点网格. UNLIM : 建立点的无限网格. CREATE:建立点的网格. DELETE:删除一个点的网格. VISUALTN:显示点的网格. NORMAL:建立平行于当前两坐标轴的正交网格点. UNSPEC:建立一般网格点或一般正交网格点. 三、步骤: 1.生成两相交直线的交点: POINT+PROJ/INT+SINGLE+LIM ON 1. 选一直线. "WPS MULTI(多)-SEL SEL 1ST ELEM" 2)选另一直线或用多元素选择多条直线.(如:*LN) "WPS MULTI-SEL SEL 2ND ELEM" 注:信息区显示:"1 POINT CREATED" 2.生成两点的中点: POINT+PROJ/INT+SINGLE+LIM ON 1. 选一点. "WPS MULTI-SEL SEL 1ST ELEM"
