直放站监控操作系统
直放站监控操作简易手册050722

直放站监控操作简易手册福建飞毛腿科技2005年7月22日目录1、监控项目表2、功放输出功率对应检测电压纪录表3、搜集板与直放机对应接口4、监控模块各指示灯对应显示5、衰耗器操作指南6、GSM数码管显示及提示灯对应关系7、37针数据线接线图一、监控项目表二、功放输出功率对应检测电压纪录表为了统一标准,故要求各类功放的检测口电压,在对应同一个输出功率时,输出的电压也应该是一样的。
三:搜集板与直放机对应接口四.监控模块各指示灯对应显示五、衰耗器操作指南1硬件结构图:复位衰耗值加输入口衰耗值减12V+GNDDATA RECEIVEDATA SEND5 4 3 2 1输出口2具体说明:1):工作电压:12 V工作电流:mA2):在通电的情形下其插入损耗为3~4db。
(即:在数控衰耗的损耗调在0时的损耗)。
3):在未通电的情形下其插入损耗为12db左右。
4):可调范围为(0~31)db,实际衰耗范围为:(3~4)~(34~35)db。
5):指示灯显示的具体情形:通电后提示灯显示情形:第一亮起的是指该衰耗器工作的链路。
工作于B端上行:显示为灯2和灯1均为亮。
旧数控灯闪3次工作于B端下行:显示为灯2亮,灯1暗。
旧数控灯闪4次工作于A端上行:显示为灯2暗,灯1亮。
旧数控灯闪1次工作于A端下行:显示为灯2和灯1均为暗。
旧数控灯闪2次(注意:在现场均设置成A端上、下行工作状态)其后显示为衰耗值:其中指示灯: 如图:五、4、3、二、1表示的衰减值别离对应为:1六、八、4、二、1(db)(注意:以暗的灯为读数)6):操作说明:单键操作:按键INC (-)为衰耗值增加,步增1db。
按键DEC(+)为衰耗值减小,步减1db。
按键AN1(RESET)为复位键,作用同断电情形一样,其电源接通后衰耗值仍不变。
模块初始设置:是指手动设定该衰耗器用于哪个链路中,即利用(—)、(+)和AN1(或断电)来修改。
按下AN1(或断掉电源),然后再同时按下(—)和(+)。
直放站中国移动GSM直放站监控系统数据需求规范

中国移动通信企业标准QB-W-003-2005中国移动直放站监控系统数据需求规范版本号: 1.0.12005-8-12发布 2005-8-12实施中国移动通信有限公司 发布 Repeater Operation and Maintenance System DataRequirement Specifications of CMCC目录范围 (1)引用标准 (1)术语定义 (1)缩略语 (1)1数据要求 (2)1.1网管数据 (2)1.2实时采样数据 (2)1.3设置数据 (3)1.5告警数据 (3)2直放站监控数据定义 (4)2.1设备信息和网管数据 (4)2.1.1设备厂商代码R001 (4)2.1.2设备类别R002 (4)2.1.3设备型号R003 (4)2.1.4监控版本信息R004 (5)2.1.5设备生产序列号R005 (5)2.1.6设备经纬度R006 (5)2.1.7查询/设置号码R010 (5)2.1.8监控参数列表R015 (5)2.1.9天线高度R016 (5)2.1.10站点等级R017 (5)2.1.11站点描述R018 (5)2.1.12直放站代码R019 (5)2.2实时采样数据 (6)2.2.1功放温度I001 (6)2.2.2设备的实际载波总数I002 (6)2.2.3下行输入功率电平I003 (6)2.2.4上行输出功率电平I004 (7)2.2.5下行输出功率电平I005 (7)2.2.6上行理论增益I006 (7)2.2.7下行实际增益I006 (8)2.2.8下行驻波比值I007 (8)2.2.9光收功率/光发功率I008 (8)2.2.10上行/下行信号旁路状态I009 (8)2.2.11信源信息I010- I015 (9)2.3设置数据 (9)2.3.1站点编号R007 (9)2.3.2设备编号R008 (9)2.3.3短信服务中心号码 R009 (9)2.3.4查询/设置电话号码R010 (9)2.3.5上报号码R011 (9)2.3.6监控中心IP地址及端口号R012 (9)2.3.7上报通信方式R013 (9)2.3.8日期时间R014 (9)2.3.9射频信号开关W001 (10)2.3.10信源小区识别码参照值W002 (10)2.3.11射频切换开关状态W003 (10)2.3.12功放开关W004 (10)2.3.13信道号W005/W006 (10)2.3.14工作频带的上/下边带信道号W007 (10)2.3.15移频频带的上/下边带信道号W008 (10)2.3.16上/下行衰减值S009 (11)2.3.17功放过温度告警门限W010 (11)2.3.18下行驻波比门限W011 (11)2.3.19下行输入功率欠功率告警门限W012 (11)2.3.20下行输入功率过功率告警门限W012 (11)2.3.21下行输出功率欠功率告警门限W013 (11)2.3.22上行输出功率过功率告警门限W014 (11)2.3.23直放站主动告警使能标志W015 (11)2.3.24日常切换数据组W016 (11)2.3.25节假日切换数据组W017 (11)2.3.26中心信道号W018/W019 (12)2.4告警数据 (12)2.4.1电源掉电告警F001 (12)2.4.2电源故障告警F002 (12)2.4.3太阳能电池低电压告警F003 (12)2.4.4监控模块电池故障告警F004 (13)2.4.5位置告警F005 (13)2.4.6门禁告警F006 (13)2.4.7自激告警F007 (13)2.4.8功放过温告警F008 (13)2.4.9信源变化告警F009 (13)2.4.10其他模块告警F010 (13)2.4.11本振失锁告警F011 (14)2.4.12上/下行功放,上/下行低噪放故障告警F012/ F013/ F014/ F015 (14)2.4.13下行输入过功率告警F016 (14)2.4.14下行输入欠功率告警F016 (14)2.4.15下行输出欠功率告警F017 (14)2.4.16上行输出过功率告警F018 (15)2.4.17下行驻波比告警F019 (15)2.4.18光收发告警F020 (15)2.4.19主从监控链路告警F021 (15)2.4.20外部告警F022 (15)2.4.21塔顶放大器告警F023 (15)2.4.22功放旁路告警F024 (15)2.4.23巡检上报F025 (15)2.4.24故障修复上报F026 (16)2.4.25开站上报F027 (16)2.4.26配置变更上报F028 (16)2.4.27射频电路故障告警F029 (16)3各类直放站所具备数据对应关系 (16)3.1宽带直放站 (17)3.2选频直放站 (18)3.3光纤直放站直接耦合近端机 (19)3.4光纤直放站无线耦合近端机 (20)3.5光纤直放站宽带远端机 (21)3.6光纤直放站选频远端机 (23)3.7干线放大器 (24)3.8移频直放站直接耦合宽带近端机 (25)3.9移频直放站直接耦合选频近端机 (26)3.10移频直放站无线耦合宽带近端机 (28)3.11移频直放站无线耦合选频近端机 (29)3.12移频直放站宽带远端机 (30)3.13移频直放站选频远端机 (31)3.14双向宽带塔放 (33)3.15双向选频塔放 (34)3.16光纤载波池宽带基站端机 (35)3.17光纤载波池选频基站端机 (36)3.18光纤载波池宽带远端机 (37)3.19光纤载波池选频远端机 (39)3.20双频光纤直放站直接耦合近端机 (40)3.21双频光纤直放站远端机 (41)3.22基站放大器 (42)3.23微型直放站 (44)4编制历史 (45)附录一:外部告警接口要求 (45)附录二:其他相关列表 (48)前言在移动通信迅速发展的今天,无论何种无线通信的覆盖区域都将产生弱信号区和盲区,而对一些偏远地区和用户数不多的盲区,要架设模拟或数字基站成本太高,基础设施也较复杂,为此提供一种成本低、架设简单,却具有小型基站功能的经济有效的设备---直放站是很有必要的。
最新直放站监控系统功能规范

中国移动直放站监控系统功能规范 中国移动通信有限公司 发布中国移动通信企业标准 版本号: 1.0.1 2006-1-20发布 2006-1-20实施QB-W-004-2005 Repeater Operation and Maintenance System Functional Specifications of CMCC目录范围 (1)引用标准 (1)术语和定义 (1)缩略语 (1)1直放站设备及其承担的业务介绍 (2)1.1 直放站设备定义 (2)1.2 直放站设备的应用场合及分类 (2)2直放站监控系统介绍 (4)2.1 直放站监控系统的基本结构 (4)2.2 直放站监控系统的基本要求 (4)2.3 直放站监控系统建设现状 (4)2.4 直放站监控系统建设方式 (4)2.5 直放站监控系统的功能需求 (5)3配置管理功能 (6)3.1 创建网元 (6)3.2 关联指配配置 (6)3.3 配置修改 (6)3.4 配置删除 (6)3.5 配置备份 (7)3.6 配置统计 (7)3.7 配置修改自动上报 (7)4操作维护管理功能 (8)4.1 参数查询 (8)4.2 参数设置 (8)4.3 定时轮询 (8)4.4 巡检上报 (11)4.5 故障修复上报 (11)5故障告警管理功能 (13)5.1 告警分类 (13)5.2 故障派单接口(可选) (13)5.3 告警处理 (14)5.3.1实时告警列表 (15)5.3.2告警查询 (16)5.3.3告警统计分析 (16)5.3.4告警恢复通知 (16)5.3.5告警确认与清除 (16)5.3.6频繁告警判断 (16)5.3.7告警过滤 (17)5.3.8告警级别自定义 (17)5.3.9告警压缩 (17)5.3.10告警前转(可选) (17)5.3.11告警存储、备份与删除 (18)5.3.12故障报表 (18)6安全管理功能 (19)6.1 用户权限管理 (19)6.2 日志管理 (19)7编制历史 (21)前言在移动通信迅速发展的今天,无论何种无线通信的覆盖区域都将产生弱信号区和盲区,而对一些偏远地区和用户数不多的盲区,要架设模拟或数字基站成本太高,基础设施也较复杂,为此提供一种成本低、架设简单,却具有小型基站功能的经济有效的设备---直放站是很有必要的。

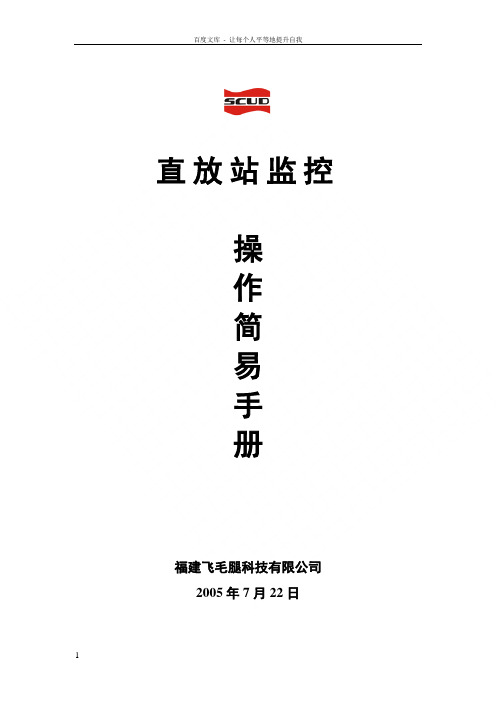

直放站监控操作简易手册050722

直放站监控操作简易手册福建飞毛腿科技有限公司2005年7月22日目录1、监控项目表2、功放输出功率对应检测电压纪录表3、采集板与直放机对应接口4、监控模块各指示灯对应显示5、衰耗器操作指南6、GSM数码管显示及提示灯对应关系7、37针数据线接线图一、监控项目表机型监控接口要求直放机改动告警项目信道1失锁[bit15] 选频机TTL[1告警/0正常]信道2失锁选频机TTL[1告警/0正常]自激告警TTL[1告警/0正常]门禁告警TTL[1告警/0正常] 门禁告警检测电路电源掉电TTL[1告警/0正常] 220V检测电路上行低噪放故障TTL[1告警/0正常] 改低噪放下行低噪放故障TTL[1告警/0正常] 改低噪放光收发模块故障[bit8] 光纤TTL[1告警/0正常]电源模块故障[bit7] TTL[1告警/0正常] 24V告警检测电路上行功放过功率TTL[1告警/0正常]下行功放过功率TTL[1告警/0正常]上行功放过温TTL[1告警/0正常]下行功放过温TTL[1告警/0正常]上行功放驻波门限告警TTL[1告警/0正常] 增加驻波检测下行功放驻波门限告警TTL[1告警/0正常] 增加驻波检测收发信号告警[bit0] 光纤TTL[1告警/0正常]控制项目上行功放开关0V开/5V关增加控制开关下行功放开关0V开/5V关增加控制开关上行衰减值2串行总线数控衰耗器下行衰减值2串行总线数控衰耗器设置信道号(0x36)选频机2串行总线伪导频发射机参数设置移频机2串行总线光纤B端机2串行总线查讯项目上行功放输出功率增加功率检测(见下表) 下行功放输出功率增加功率检测(见下表) 备注: 取消原来下行低功率告警.二、功放输出功率对应检测电压纪录表输出功率(dbm)监测口输出电压(v)输出功率(dbm)监测口输出电压(mv)44 19 14043 18 11542 17 9741 16 8040 15 6839 14 5638 13 4837 12 4036 11 3235 10 2834 09 2533 08 2032 07 1731 06 1330 05 1129 04 1028 03 927 02 826 01 725 00 52423222120为了统一标准,故要求各种功放的检测口电压,在对应同一个输出功率时,输出的电压也应该是一样的。

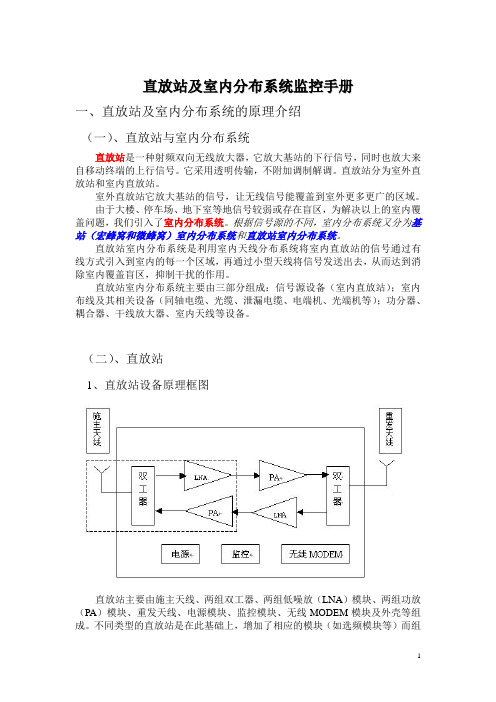

2008-11-11直放站及室内分布系统监控手册

直放站及室内分布系统监控手册一、直放站及室内分布系统的原理介绍(一)、直放站与室内分布系统直放站是一种射频双向无线放大器,它放大基站的下行信号,同时也放大来自移动终端的上行信号。
它采用透明传输,不附加调制解调。
直放站分为室外直放站和室内直放站。
室外直放站它放大基站的信号,让无线信号能覆盖到室外更多更广的区域。
由于大楼、停车场、地下室等地信号较弱或存在盲区,为解决以上的室内覆盖问题,我们引入了室内分布系统。
根据信号源的不同,室内分布系统又分为基站(宏蜂窝和微蜂窝)室内分布系统和直放站室内分布系统。
直放站室内分布系统是利用室内天线分布系统将室内直放站的信号通过有线方式引入到室内的每一个区域,再通过小型天线将信号发送出去,从而达到消除室内覆盖盲区,抑制干扰的作用。
直放站室内分布系统主要由三部分组成:信号源设备(室内直放站);室内布线及其相关设备(同轴电缆、光缆、泄漏电缆、电端机、光端机等);功分器、耦合器、干线放大器、室内天线等设备。
(二)、直放站1、直放站设备原理框图直放站主要由施主天线、两组双工器、两组低噪放(LNA)模块、两组功放(PA)模块、重发天线、电源模块、监控模块、无线MODEM模块及外壳等组成。
不同类型的直放站是在此基础上,增加了相应的模块(如选频模块等)而组成的。
施主天线通过无线方式接收来自基站的信号。
光纤直放站与之区别的是在基站侧有个近端机,通过光纤的方式把信号传至远端机,以此来传输信号。
2、直放站的种类◇宽带直放站◇选频直放站◇移频直放站◇光纤直放站◇室内直放站3、各种直放站之间的比较(三)、室内分布系统1、室内分布系统框图信号源通过耦合器、功分器等无源器件进行分路,经由馈线将信号尽可能平均地分配到每一副分散安装在建筑物各个区域的低功率天线上,从而实现室内信号的均匀分布,解决室内信号覆盖差的问题。
如为有源系统,则在信号经过各级衰耗,到达末端时被放大器对信号进行放大,以达到理想的强度。
(光直放站)GSM-R传输设备统一监控管理系统(V1.0.2)用户手册

GSM-R传输设备统一监控管理系统(V1.0.2)用户手册目录1 RMMS概述 (4)1.1版本 (5)1.2适用范围 (5)1.3系统要求 (6)1.4特点 (6)1.5版权 (6)2 RMMS安装 (7)3.RMMS功能 (10)3.1系统配置管理 (11)3.1.1系统参数设置 (11)3.1.2告警声音设置(Set Alarm Sound) (14)3.1.3告警等级设置(Set Alarm Level) (15)3.1.4选择地图(Sel Map) (15)3.1.5串口状态(COM State) (16)3.1.6锁定系统(Lock System) (17)3.1.7系统退出(Exit) (18)3.2直放站管理 (18)3.2.1查询直放站参数(Query Param) (18)3.2.2设置直放站参数(Set Param) (19)3.2.3设备批查询(Poll) (27)3.2.4直放站维护(Repeater Maintain) (28)3.3电子地图管理 (29)3.3.1点选(Sel Dot) (29)3.3.2矩形查询(Rec Query) (30)3.3.3模糊查询(Dark Query) (30)3.3.4移动地图(Move Map) (30)3.3.5放大(Zoom In) (30)3.3.6缩小(Zoom Out) (30)3.3.7放大镜(Magnifier) (30)3.3.8显示全图(Show All Map) (30)3.3.9添加地图直放站(Add Dot) (30)3.3.10删除地图直放站(Del Dot) (31)3.3.11移动地图直放站(Move Dot) (31)3.3.12显示关联(Show Relations) (31)3.4安全管理 (31)3.4.1修改密码(Mod Password) (31)3.4.2权限管理(Purview Info) (32)3.4.3用户管理(User Info) (33)3.4.4用户组管理(User Group Info) (35)3.4.5告警日志(Alarm Log) (36)3.4.6操作日志(Operation Log) (37)3.4.7备份数据库文件(Backup Data) (37)3.4.8恢复数据库文件(Restore Data) (38)4.软件调测说明 (39)4.1设备的添加 (39)4.2设备的删除 (41)4.3设备的修改 (42)4.4系统基本参数配置 (44)4.5设备初始参数的配置 (45)4.6设备初始状态的检验 (47)4.7设备一般参数的设置 (47)4.8设备参数的查询 (48)4.9告警的处理 (49)附:设备故障维护说明 (50)1 RMMS概述GSM-R中继传输设备统一监控管理系统(RMMS V1.0.2)是武汉邮电科学院虹信公司推出的针对GSM-R中继传输设备的控制系统。
直放站综合管理监控平台操作手册
直放站综合管理监控平台操作手册直放站综合管理监控平台使用手册直放站综合管理监控平台操作手册合肥天馈信息技术有限责任公司2008年10月合肥天馈信息技术有限公司合肥长江西路200号直放站综合管理监控平台使用手册目录软件简介 .................................................................. ..................................................................... ... 3 软件部署 .................................................................. ..................................................................... ... 3 客户端硬件配置要求 .................................................................. ................................................. 3 软件运行环境要求 .................................................................. ..................................................... 3 客户端使用说明 .................................................................. ............................................................ 4 软件安....................................................................4 系统管理................................................................... ....................................................................4 轮询参数设置 .................................................................. ......................................................... 4 权限管理 .................................................................. .. (5)用户管理 .................................................................. .. (5)派单人设置 .................................................................. ............................................................. 7 告警管理................................................................... ....................................................................7 监控主界面 .................................................................. ............................................................. 7 当前告警列表 .................................................................. ....................................................... 14 告警级别配置 .................................................................. ....................................................... 15 告警名称配置 .................................................................. ....................................................... 16 过滤条件设....................................................... 17 告警使能查询 .................................................................. ....................................................... 18 配置管理................................................................... (19)网元基本资料 .................................................................. ....................................................... 19 直放站历史资料 .................................................................. ................................................... 22 地市配置 .................................................................. ............................................................... 22 厂商信息配置 .................................................................. ....................................................... 24 厂商设备版本信息配置 .................................................................. ....................................... 25 行业信息配置 .................................................................. ....................................................... 27 直放站设备类型配置 .................................................................. ........................................... 28 直放站型号配置 .................................................................. ................................................... 30 性能管理................................................................... (33)测量任务管理 .................................................................. ....................................................... 33 性能数据管理 .................................................................. ....................................................... 34 报表统计分析 .................................................................. ........................................................... 34 轮询日志 .................................................................. ............................................................... 34 轮询失败日志 .................................................................. ....................................................... 35 当前活动告警查询 .................................................................. ............................................... 36 历史告警查询 .................................................................. ....................................................... 36 网元统计报表 .................................................................. ....................................................... 37 厂家告警统计报表 .................................................................. ............................................... 38 告警原因统计报表 .................................................................. ............................................... 38 设备类型告警统计 .................................................................. .. (39)合肥天馈信息技术有限公司合肥长江西路200号直放站综合管理监控平台使用手册网元不可用率统计 .................................................................. ............................................... 40 网元轮询成功率统计 .................................................................. ........................................... 41 网元申报管理 .................................................................. .. (41)软件简介为加强对直放站设备的监控管理,及时发现直放站设备故障,减少用户投诉,提高无线网络质量,安徽移动开发了直放站监控平台。
CDMA直放站的监控系统
CDMA直放站的监控系统华南理工大学(510640) 邓洪波 张远见 摘 要 直放站是CDMA网络设备的重要组成部分,文章介绍了实现CDMA直放站主机监控系统的硬件框图和主要的软件流程图。
关键词 直放站 MCU Modem1 系统概述随着社会经济的快速发展,人们对移动通信网络的要求越来越高,但现在的通信网络还不能实现无隙覆盖,直放站是解决这个问题的较好选择。
直放站要能可靠的运行,离不开直放站监控系统。
监控系统能使用户随时监测和设置直放站的工作状态,给设备的维护带来极大的便利。
直放站有很多种分类方法,最常用的是按与基站连接方式划分,分为微波中继直放站、光纤中继直放站、射频同频直放站和射频变换直放站四种。
另外,按照直放站带宽分类可分为宽频直放站和选频直放站。
对于监控系统来说,硬件结构基本相同,只是相应参数作调整即可。
现以光纤直放站的监控系统为例进行说明。
光纤直放站由近端机和远端机组成。
一个近端机可有多个光收发模块(假设为4个),如利用波分复用技术,一个近端机光收发模块可与多个远端机连接(假设为3个)。
这样,一个近端机则可以与较多的远端机相连(假设为12个)。
近端机和远端机都有相应的监控系统。
这里主要是对近端机的监控系统进行描述。
近端机监控系统除了可以监控本身的信号之外,还可以监控远端机。
近端机和远端机通过光纤进行通信。
系统上电时按默认值设置状态。
用户可以根据自己的需要调整设置值。
如果某个监视点超出了用户所定义的极限值,那么这个监视点被指定为一个告警点。
一旦出现告警,直放站和基站部分都会显示出告警点,告诉用户发生告警。
通过RS232或SMS(手机短信),维护人员可以接受正常数据或报警信号,也可以对系统进行必要的设置。
2 监控系统分析监控系统要设置的参数主要有近端机的反向衰减值、远端机的前向衰减值、前向过功率值、前向欠功率值、HPA高功率放大器的开关、ALC自动功率控制的开关、ALC Value及G enerator的设置。
直放站监控2.0版使用说明书
随着移动通信业务的飞速发展,陆地移动通信网的建设不断扩大和完善。
直放站不仅可以用于填补数字蜂窝移动网信号传输的盲区;也可以用于延伸基站信号,扩大覆盖范围;以及用于提高系统通信容量的利用率。
因此直放站以其投资少、见效快的优势,在网络建设中发挥着越来越重要的作用。
特别是在边远山区和高层建筑密集的城市,这种优势更为突出。
直放站如此大量、广泛地应用,而又不能对系统性能的可靠性和可维护性产生较大的影响,就必然对其监控系统提出较高的要求。
直放站监控2.0版是由操作维护中心(OMC)或称网管中心(NMC)和若干直放站的远程控制单元( RCU )、传输设备组成,其拓扑结构是一点对多点的星状网,共同实现以基站为核心的GSM/CDMA移动通信网的正常工作。
系统结构示意图如下图所示。
●操作维护中心(OMC)对本辖区内所设立的直放站进行分类管理,实施全天候监控、查询、远程控制、故障管理、操作管理和安全管理,提供实时在线操作,以保证通信系统正常、安全工作。
●远程控制单元( RCU ) 对直放站内设备进行实时监控,接受OMC的查询和控制,对故障进行实时告警,并通过传输模块将监控信息传给OMC。
一、软件的安装(1)以系统管理员(Administrator)的身份登陆Windows 2000/NT;(2)将东方信联直放站监控系统(V2.0)安装光盘插入光驱中;(图1.1)(3)运行光盘下的Setup.exe,进入安装初始界面;(图1.2)(4)在欢迎对话框中点击Next>按钮;(图1.3)(5)在软件许可协议对话框中,如果您同意协议,点击Yes按钮继续安装,否则,点击No退出安装。
(图1.4)(6)在Readme Information,点击Next>按钮;(图1.5)(7)在用户信息对话框中,设置用户名称,公司名称,点击Next>按钮;(图1.6)(8)在安装路径对话框中,设置安装路径,您可以点击Browse按钮选择已存在或新的文件夹,然后点击Next>按钮;(图1.7)(9)在安装类型对话框中,选择软件安装的类型,一般默认为T ypical(典型)安装,然后点击Next>按钮;(图1.8)(10)您可以在下面的对话框中,选择在开始菜单的文件组,然后点击Next>按钮;(图1.9)(11)然后进入安装进度对话框;(图1.10)(12)文件拷贝完成后,进入安装完成对话框中,点击Finish完成安装;(图1.11)二、软件的使用(一)启动监控如下图示启动监控;(图2.1)或进入安装的文件夹下直接双击图标(Project2)运行;(图2.2)(二)软件操作启动后的主界面如下:(图2.3)1、通信方式设置由于串口的占用或其他原因,造成无法通信,可以进行其他串口选择。
直放站监控系统基础知识
二、直放站监控系统
直放站单站监控系统原理框图
OMT
iMac
监控中心OMC
E1/Internet RS232/USB/网口
直放站
告警量 控制量 监控主机
无线通信网络 GSM/GPRS/EDGE CDMA/EVDO WCDMA/TDSCDMA/CDMA2000
适用于:采用独立主机监控系统的设备
如:9000系列、TPA系列等
二、直放站监控系统 直放站集中监控系统原理框图
OMT
iMac
监控中心OMC
E1/Internet RS232/USB/网口
主站
告警量 控制量 监控主机
无线通信网络 GSM/GPRS/EDGE CDMA/EVDO WCDMA/TDSCDMA/CDMA2000
RS485/HDLC/光纤
Stock Code: 2342.HK
直放站监控系统基础知识
培训教材
2010年05月
目 录
一.概述
二.直放站监控系统
三.嵌入式监控系统
四.嵌入式基础知识
2
一、概述
随着运营商移动通讯网络的迅速发展,运营商采用的直放站设
备数量不断增加,数量与基站数量持平。
随着直放站功能的不断发展,特别是智能化需求,功能实现主 要是通过直放站监控系统来完成,同时,为了对直放站设备进行“ 集中监控、集中维护、集中管理”,传统的无监控功能的直放站设 备已无法满足需求。 直放站监控系统在直放站中发挥着越来越重要的作用,成为 直放站不可缺少的一部分。
CDMA2000 MODEM: SMS短信、PS域、CS域
有线方式 E1、Internቤተ መጻሕፍቲ ባይዱt、RS232
二、直放站监控系统 直放站本地调测通信方式
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章直放站监控基本原理及分类1.1监控系统基本原理监控系统是直放站网管中心通过短信、数传、GPRS(GPRS暂不作强制要求)等方式接入直放站设备监控,对直放站进行实时查询控制直放站当前工作状态。
不仅适用于“单机式”直放站系统,也适用于“分布式”直放站系统,一个由直放站系统、通信信道和监控中心组成的监控系统的网络拓扑结构如下图:单站式直放站监控系统工作原理:网管中心(包括简化监控调试软件)通过PC本地直接(RS-232)、MODEM短信、MODEM 数传等方式,连接到实时在检测直放站设备的本地监控单元。
本地监控单元根据网管中心命令把监测控制直放站状态反馈给网管中心,当直放站状态发生告警变化时,本地监控单元会把直放站告警信息主动上报给网管中心。
分布式直放站监控系统工作原理:网管中心(包括简化监控调试软件)通过PC本地直接(RS-232)、MODEM短信、MODEM 数传等方式,连接到实时在检测直放站主从设备的本监控单元。
而从设备通过主设备的本监控单元转发到从设备。
本地监控单元根据网管中心命令把监测控制直放站状态反馈给网管中心,当直放站状态发生告警变化时,本地监控单元会把直放站告警信息主动上报给网管中心。
监控系统组成结构图1.2在网设备使用监控分类及使用情况因公司在不断的发展,监控的版本也在不断的更新换代,现从监控协议和监控使用的硬件两方面对先创公司,在网设备的使用情况进行分类及说明。
1.2.1按监控协议分类按协议可分为九种:厂家(先创)协议、联通GSM 1.0协议、CDMA 1.0/2.0协议、河北协议、陕西协议、广东干放协议、中国移动2G直放站监控系统技术规范(中国移动统一协议GSM V1.0)、中国移动3G直放站监控系统技术规范(TD-SCDMA V1.0)在05年以前,因中国移动集因公司未发放直放站监控协议,导致各省公司使用的协议要求不一样。
有些直截搬联通GSM 1.0协议使用,如:辽宁移动;有些在联通GSM 1.0协议基础上做些简单的修改使用,如:陕西移动;有些各厂家协议不统一直截按厂家协议,如:湖北移动等等。
1.2.2按监控硬件分类分别是GCV1.0、GCV2.0、GCV3.1、GCV3.2、GCV4.1、GCV5.X系列共六种硬件版本。
●GCV1.0 GCV2.0只有简单的本地控制功能,外观为长方形白颜色和金黄色面板,有些还带有早期的NOKIA手机装置,现以不再使用,也无法对其进行改造再利用价值。
本手册中不再对其故障分析。
●GCV3.1有厂家(先创)协议、CDMA 1.0协议、河北协议,外观为金黄色面板,CDMA1.0协议采用AnyDATA CDMA MODEM 主要是在03年期间公司出厂设备。
●GCV3.2 目前在网设备只有200套左右,如有故障需返回公司维修。
●GCV4.1有厂家(先创)协议、联通GSM 1.0协议、CDMA 1.0协议、河北协议、陕西协议、广东干放协议。
部分办事处在原来硬件不变的基础上,通过更换单片机升级为中国移动2G直放站监控系统技术规范(中国移动统一协议GSM V1.0)但有些告警功能无法满足。
●GCV5.X系列(即GCV5.1 GCV5.2 其别在监控程序的接口定义不同硬件结构相同)现阶段只用于中国移动2G直放站监控系统技术规范(中国移动统一协议GSM V1.0)协议,通过优化后各项功能较齐全,能完全过2G直放站监控TTL电平控制需求,09年计划把联通GSM 1.0协议、CDMA 2.0协议也使用GCV5.X硬件版。
属于今后一阶段TTL电平监控方式的主流产品,本手册将对其故障进行重点分析排解。
第二章开通监控基本流程2.1开通监控前的准备工作2.1.1 工具万用表、电烙铁、焊锡、排插、本地直连连线、螺丝刀(一字/十字)、笔记本电脑、剪钳、钳子、扳手、机箱钥匙等。
2.1.2 开机前检查●位置告警线连接(目前只有中国移动GSM及3G直放站设备监控有要求):对设备位置告警线连接,设备主机设有位置告警连接线,把连接线与抱杆等固定装置一同接地。
连接线应尽可能短,以保证发生位移时能被拉断产生位置告警,并通报监控中心。
● MODEM天线连接:设备掉电的情况下,MODEM是否还能正常接通网络。
●监控SIM卡是否正常安装。
2.2 开通监控一般流程2.2.1 告警门限设置按工程现场勘察设计要求及直放站安装环境要求,通过调试软件设置功率门限(下行输入过/欠功率门限、下行输出欠功率门限、上行输出功率上门限)、温度门限、驻波比门限等告警门限值。
2.2.2 通信参数设置由监控中心发起,用于查询或设置所有的监控参数和网管参数时,其通信参数设置必须完全相同时该命令才会执行。
即直放站编号、设备编号、设备类型、查询设置号码、上报号码、从机编号(只对光纤直放站)六个通信参数必须设置正确。
设置方法详见各型号《监控操作说明书》。
2.2.3 记录通过表格形式记录直放站的详细内容。
根据各办事处需求以下记录项目仅供参考记录项目:直放站名称、运营商直放站自选序号、设备类别、设备型号、设备厂家、安装详细位置、监控中心号码、告警上报号码、监控电话、直放站编号(十进制/十六进制)、设备编号、经度、纬度、所属区域(市)、监控区域(县)、当地联系人及电话、安装负责人、安装时间、备注等。
2.2.4 注意事项1、因GCV4.1监控PC直连通信接口与MODEM通信接口共用,通过开机启动时加载MODEM 是否成功来判定当前处于那种通信状态;2、分布式直放站主机从机编号中必须包含所有所带远机设备编号;3、分布式直放站主从机直放站编号(站点编号)必须相同;4、在安装SIM/UIM卡时,必须断开MODEM电源再操作。
第三章一般监控故障排除方法3.1 维护前准备工作3.1.1 维护工具万用表、电烙铁、焊锡、排插、MODEM电源、数据线(本地直连连线/与MODEM连接数据线)、螺丝刀(一字/十字)、笔记本电脑、手机(CDMA/GSM)、剪钳、机箱钥匙等。
3.1.2维护器件MODEM(CDMA GSM)、芯片、监控板及光端机等各种有源器件3.2 排除故障的一般操作流程图3.3 举例分析3.3.1 案列1:监控信息不返回处理故障流程1、收到移动发工单,某某站点光纤直放站近远端机昨晚网管中心轮询时,出现监控信息不返回;2、用中国移动2G直放站标准协议监控管理软件查询站点(直放站编号8个A),情况一:近远端匀能正常返回。
故障分析:只有查询/设置电话、直放站编号、设备编号三项通信参数设置错误无法鉴权,才可能产生此情况,通过远程方式核对通信参数并把其设成一致就能正常返回。
情况二:近远端匀无法正常返回。
因用万能码远程查询还是无返回,需到站点现场处理,参照监控故障只要带上处理通信故障的工具及GSM MODEM、光端机等就行了。
3、带上GSM MODEM、监控板、万能表等维护常用必备工具,现场后,打开机箱查看MODEM工作指示灯是否还处于正常闪烁?故障分析:A、MODEM工作指示灯不闪烁,根据附件1 MODEM性能基本判断方法处理;B、MODEM工作指示灯正常闪烁,用手机给监控发条短信监控面板上短信接收灯亮。
可以判断是由于MODEM接收到的短信格式发生错误,更换MODEM或给MODEM进行AT指令复位并保存就能恢复正常(给MODEM详见附件1 MODEM性能基本判断方法);C、MODEM工作指示灯正常闪烁,用手机给监控发条短信监控面板上短信接收灯也不亮。
按复位观察监控检测MODEM 是否成功?加载成功可以判断问题很可能就出自SIM卡上,把SIM卡装到手机上检查卡号、短信中心号码等如在手机上也还不能收到短信,请向运营商服务中心查询;加载失败可以判断问题出在监控硬件及其连接线上,(判别监控板与MODEM是否连接正常的方法:第一、按复位查询监控加载MODEM是否成功;第二、用万能表检测MODEM收发引脚电压正常一般在-9~-7V之间。
)通过更换器件后监控通信恢复正常。
4、回复工单通报故障已排除。
3.3.2 案例2:下行功放故障告警1、收到移动发工单,某某站点宽带直放站网管中心收到下行功放故障告警。
2、根据4.2.9 功放故障误告警分析,用中国移动2G直放站标准协议监控管理软件查询站点(直放站编号8个A)的监控版本号是否监控软件要升级,如监控软件正常那可以判断问题出在硬件,此问题一般都出在功放或监控板上。
3、带好功放、监控板、万能表、螺丝刀等维护常用必备工具。
到现场后,断开功放DP-15接口用万能表测量功放故障告警输出电压(C型功放正常电压:0.31~3.9V 其它功放正常电压:3.1V以上),及功放与监控连接线是否连接正常等,就能判断需要更换的器件。
4、回复工单通报故障已排除。
第四章下位机常见故障分析及排除方法4.1 GCV4.1监控软件故障及维护4.1.1光纤直放站远机,无法进行正常设置等操作故障现象:当翻到设置页面时,几秒后就返回到主页面或显示告警项目,导致无法法正常操作。
故障分析及解决方法:因光纤直放站近机监控需定时查询远机当前状态,若远机产生告警才会实时主动上报给监控中心平台,当近机查询到远机时,远机监控液晶面板就会显示当前告警状态或返回主页面现象。
如要对远机监控操作时,先把近远通信链路断开(如:断开尾纤、从机接口等)操作完成后把断开处恢复即可。
4.1.2光纤直放站近机,升级为中移协议后监控面板无法操作。
故障现象:到现场更换芯版升级为中国移动统一协议后,原本正常的监控面板也变成无法正常操作。
故障分析及解决方法:由于更换芯片后近远端监控协议不同,导致近远端无法正常通讯。
此时,可以用升级前芯片先把重机编号清空,再更换芯就不会无操作了,当把各项参数设置完成后再恢复重机编号就行了。
建议:光纤直放站在升级为中移统一协议中,先更换远端机再更换近端机的顺序进行升级操作。
4.1.3温度误告警故障现象:改造成中国移动统一协议后,监控检测温度比设备过温门限低,但还是产生过温告警。
故障分析及解决方法:因早期B型功放温度告警方式是,监控通过检测功放中提供的超温度告警电平来判断的,用万用表测量功放DP-25针超温度告警引脚的电压,如高电平实际温度值在正常范围内,说明功放超温度告警电平不对,更换新功放即可排除温度误告警。
4.1.4监控信息轮询不返回故障现象:工作一段时间后监控信息轮询不返回,到现场按一下复位就能恢复正常。
故障分析及解决方法:首先、MODEM易死机接入网络时间长,且需长时间断电后重启能才恢复正常工作。
通过升级监控程序,增加12小时处断电时间加长到15秒,并在重启后延时30秒后再进行MODEM初始化,解决加载MODEM的AT指令不成功问题。
其次、有个别监控RS-232串口工作一段时间后无法通信,导致MODEM收到的信息监控无法处理。
