医院改扩建给排水设计难点要点剖析
给排水工程重难点分析
给排水工程重难点分析随着城市建设规模的不断扩大和人口的增加，给排水工程在城市建设中的重要性日益凸显。
然而，由于给排水工程的复杂性和技术难度，其施工和维护往往面临着一些重难点问题。
本文将对给排水工程中的重难点进行分析，并提出相应的解决措施。
一、设计难点给排水工程的设计是工程的基础，也是决定工程质量和功能的关键环节。
在给排水工程的设计过程中，存在着以下重难点问题。
首先，给排水工程面临着复杂的地下管网布置。
由于城市土地资源的有限性，地下空间的竞争日益激烈，地下管网的布置面临着诸多限制。
因此，在设计过程中需要充分考虑地下管网的布局合理性，确保管道的顺畅与互通。
其次，给排水工程涉及到水力学等多个工程学科的知识。
例如，在设计排水系统时，需要考虑流量计算、水头计算等问题，这些都需要建立复杂的数学模型，并进行相应的计算和分析。
因此，设计人员需要具备跨学科的知识储备和较高的专业水平。
最后，给排水工程的设计还需要考虑生态环境保护等非工程因素。
在城市化进程中，越来越多的人们意识到环境保护的重要性，对给排水工程的设计提出了更高的要求。
因此，设计人员需要充分考虑环境因素，合理选择材料和工艺，以达到节能环保的目标。
针对这些设计难点，我们可以采取以下措施来解决。
首先，加强对设计人员的培训和学习。
通过提高设计人员的专业水平和综合素质，能够更好地应对复杂的设计问题，确保给排水工程的设计合理可行。
其次，建立完善的设计标准和规范。
通过制定详细的设计标准，明确各项设计指标和要求，规范设计过程，减少设计中的不确定性和主观性，提高设计的科学性和规范性。
最后，与环境保护部门和其他相关部门进行合作。
在设计过程中，加强与环保部门、城市规划部门等的沟通与合作，充分听取他们的意见和建议，确保设计方案能够兼顾环境保护和工程需要。
二、施工难点给排水工程的施工过程中存在着一些难点问题，主要体现在以下几个方面。
首先，给排水工程涉及到的设备和材料较多，需要施工人员具备一定的专业技术和操作经验。

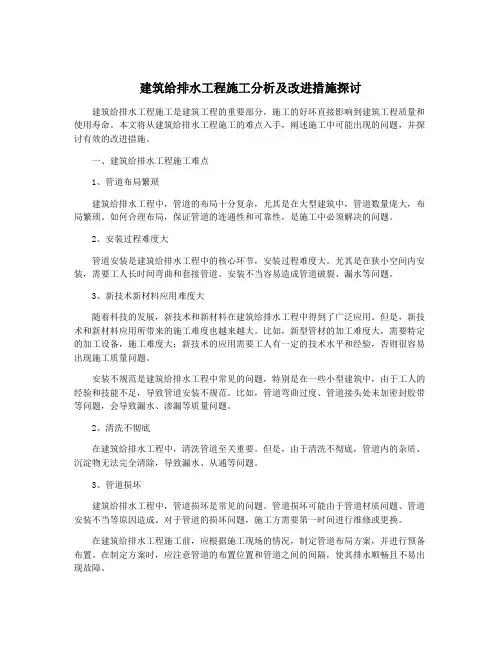

建筑给排水工程施工分析及改进措施探讨
建筑给排水工程施工分析及改进措施探讨建筑给排水工程施工是建筑工程的重要部分，施工的好坏直接影响到建筑工程质量和使用寿命。
本文将从建筑给排水工程施工的难点入手，阐述施工中可能出现的问题，并探讨有效的改进措施。
一、建筑给排水工程施工难点1、管道布局繁琐建筑给排水工程中，管道的布局十分复杂，尤其是在大型建筑中，管道数量庞大，布局繁琐。
如何合理布局，保证管道的连通性和可靠性，是施工中必须解决的问题。
2、安装过程难度大管道安装是建筑给排水工程中的核心环节，安装过程难度大。
尤其是在狭小空间内安装，需要工人长时间弯曲和套接管道。
安装不当容易造成管道破裂、漏水等问题。
3、新技术新材料应用难度大随着科技的发展，新技术和新材料在建筑给排水工程中得到了广泛应用。
但是，新技术和新材料应用所带来的施工难度也越来越大。
比如，新型管材的加工难度大，需要特定的加工设备，施工难度大；新技术的应用需要工人有一定的技术水平和经验，否则很容易出现施工质量问题。
安装不规范是建筑给排水工程中常见的问题，特别是在一些小型建筑中，由于工人的经验和技能不足，导致管道安装不规范。
比如，管道弯曲过度、管道接头处未加密封胶带等问题，会导致漏水、渗漏等质量问题。
2、清洗不彻底在建筑给排水工程中，清洗管道至关重要。
但是，由于清洗不彻底，管道内的杂质、沉淀物无法完全清除，导致漏水、从通等问题。
3、管道损坏建筑给排水工程中，管道损坏是常见的问题。
管道损坏可能由于管道材质问题、管道安装不当等原因造成。
对于管道的损坏问题，施工方需要第一时间进行维修或更换。
在建筑给排水工程施工前，应根据施工现场的情况，制定管道布局方案，并进行预备布置。
在制定方案时，应注意管道的布置位置和管道之间的间隔，使其排水顺畅且不易出现故障。
2、加强工人技能培训管道施工人员应具备一定的技术和经验水平，对于新技术和新材料应及时进行培训。
只有这样，才能保证管道施工的质量。
3、确保施工质量在建筑给排水工程施工中，应严格按照设计图纸进行施工，确保施工质量。
医院给排水设计思索
医院给排水设计思索在医院设计中，排水设计是一个非常重要的环节。
因为医院需要处理大量污水，如果排水系统设计不当就会影响到医院的运营和患者的健康。
因此，医院给排水设计必须仔细思索和规划。
一、医院给排水设计的特点和难点医院给排水设计与其他建筑不同的地方在于其医疗特性。
医院是一个高度特异性的场所，其污水的特性也不同于其他建筑，主要污染物包括药品残留、病毒、细菌、器官组织、血液等。
因此，医院给排水的处理要求更高，必须满足国家的相关规定和标准，同时也要考虑到对环境的保护和公共卫生的要求。
在医院的给排水设计中，难点主要有以下几个方面：1.设计的复杂性：医院的建筑结构及内部布局都非常复杂，给排水的管道走向、口径、布局等都非常重要，一旦设计不合理将会影响到医院正常运营；2.水质的复杂性：医院的污水是一种特殊性质的污水，它含有大量药品和病原体，具有一定的毒性和腐蚀性，所以设计中必须考虑到水质污染的问题；3.技术的复杂性：医院给排水处理的技术不仅需要满足国家相关标准，同时也需要考虑各种特殊情况的处理方法，如病毒、细菌类污染的处理、药品类污染的处理等。
二、医院给排水设计思路从保障医疗服务的角度，医院给排水设计必须使污水能够得到彻底处理，达到国家相关污染标准，同时要考虑对环境的安全保障。
具体而言，医院给排水设计要从以下几个方面入手。
(一)污水收集1.分区收集：医院不同区域的污水污染性质不同，应该进行分区收集，以便采用更合理的处理方案；2.重点收集：医院中存在一些特殊污水，如手术室、万能装置室、病理解剖室等，应该对这些污水进行特别收集处理。
(二)污水处理1.工艺选择：应根据医院实际情况和排放标准，选择适合的污水处理工艺，如生物反应器法、膜法、紫外光消毒法等；2.材料选择：医院的污水中含有较多有害物质，所以需选用耐腐蚀材料，如不锈钢、聚乙烯、聚丙烯等；3.设备满足：医院给排水处理设备要满足专业的国家标准，才能够保证其正常进行。
浅谈大型医院给排水设计中出现的一些问题
浅谈大型医院给排水设计中出现的一些问题近年来，我们国家的医院的建筑结构相继出来。
通过对近年来医院结构的分析，认为问题是普遍存在的。
通过对多家大型医院给排水专业设计和管理的研究，发现了一些亟待解决的常见问题。
本文将以重庆某医院项目为例，从专业技术角度分析大型医院建筑的给排水专业设计中容易出现的问题。
1项目介绍1.1工程名称：重庆市某人民医院工程设计1.2建设地点：重庆市1.3建筑性质：高层医院建筑、多层后勤楼（公建）、I类大型车库1.4建筑类别：大型1.5设计规模：4栋建筑总面积 104691.73㎡，其中地上面积 55027.43㎡，地下3层，地下面积 49664.30㎡，建筑地面总高度 35.6m，最高层数 7层。
1.6项目情况：本项目主要包含一栋门诊医技住院综合楼（1#），其主要功能为门诊及住院；一栋后勤楼（2#），其主要功能为办公及食堂；一座储气站（3#），主要功能为储存医疗气体；一座污水处理站（4#），主要功能为泵房及污水处理池配套功能。
1.7建筑耐火等级：主楼地上为一级，后勤楼为二级，储气站为一级，地下部分为一级。
1.8人防工程等级：本项目为异地人防1.9抗震设防烈度：6度1.10设计使用年限：50年1.11主要结构类型：框架结构1.12所属气候分区：冬冷夏热地区2给排水施工图设计阶段设计中容易出现的问题2.1水施图中，按渝府办发〔2018〕135号文、渝建〔2018〕558号文及渝两江建发〔2017〕36号文要求，建设工程设计文件应包含海绵城市建设内容。
雨水回用系统不等同于海绵城市，说明应明确海绵城市是否不在本次设计范围，否则需补充相关设计内容。
2.2水施图中，关于自动喷水灭火系统喷头选型，除病房区采用快速响应喷头外，医院的治疗区也宜采用快速响应喷头。
（《自动喷水灭火系统设计规范》GB50084-2017，6.1.7.22.3水施图中，按渝两江管办发〔2018〕70号《关于加强管理提升城市建设品质的实施方案》，排水检查井原则上应采用装配式建造、特殊情况可采用整体现浇，不应采用砌筑方式。

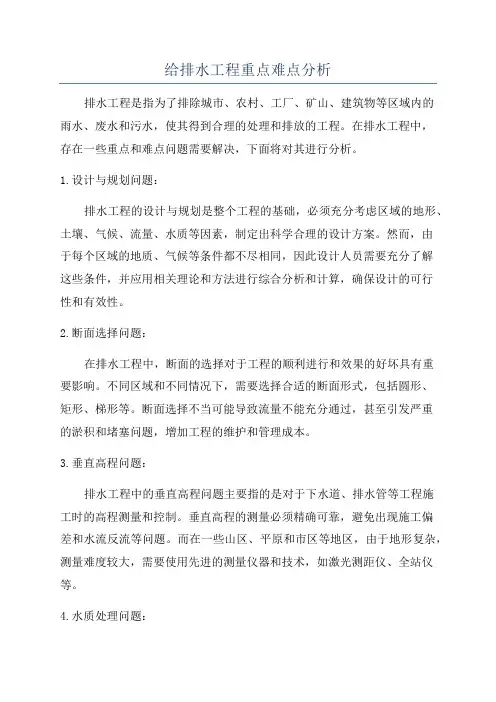

给排水工程重点难点分析
给排水工程重点难点分析排水工程是指为了排除城市、农村、工厂、矿山、建筑物等区域内的雨水、废水和污水，使其得到合理的处理和排放的工程。
在排水工程中，存在一些重点和难点问题需要解决，下面将对其进行分析。
1.设计与规划问题：排水工程的设计与规划是整个工程的基础，必须充分考虑区域的地形、土壤、气候、流量、水质等因素，制定出科学合理的设计方案。
然而，由于每个区域的地质、气候等条件都不尽相同，因此设计人员需要充分了解这些条件，并应用相关理论和方法进行综合分析和计算，确保设计的可行性和有效性。
2.断面选择问题：在排水工程中，断面的选择对于工程的顺利进行和效果的好坏具有重要影响。
不同区域和不同情况下，需要选择合适的断面形式，包括圆形、矩形、梯形等。
断面选择不当可能导致流量不能充分通过，甚至引发严重的淤积和堵塞问题，增加工程的维护和管理成本。
3.垂直高程问题：排水工程中的垂直高程问题主要指的是对于下水道、排水管等工程施工时的高程测量和控制。
垂直高程的测量必须精确可靠，避免出现施工偏差和水流反流等问题。
而在一些山区、平原和市区等地区，由于地形复杂，测量难度较大，需要使用先进的测量仪器和技术，如激光测距仪、全站仪等。
4.水质处理问题：排水工程中的水质处理是重要的环节，涉及到污染物的去除和净化。
根据污水的水质特点，常用的处理方法包括物理处理、化学处理和生物处理等。
然而，在实际工程中，污水的组成和污染物的种类可能存在较大差异，因此需要根据具体情况制定相应的处理措施，确保排放的水质符合相关标准。
5.工程施工问题：排水工程的施工涉及到大量的土方开挖、管道敷设、设备安装、工艺调试等工作。
这些工作需要有一定的技术经验和操作水平，保证施工的质量和进度。
另外，工程施工还需要解决土方运输、设备运输等物流问题，合理安排好各个施工节点，避免施工偏差和延误。
总之，排水工程在设计、规划、水质处理、工程施工等方面都存在一定的重点和难点问题。
需要设计人员和工程人员根据具体情况，运用相关理论和技术，充分进行科学分析和实践探索，从而解决这些问题，确保排水工程的质量和效益。
综合医院给排水设计的重点和难点
综合医院给排水设计的重点和难点一：综合医院给排水设计的重点和难点1. 引言1.1 项目背景1.2 设计目标2. 建筑功能区划和用水需求分析2.1 医疗区2.1.1 住院病房2.1.2 手术室2.1.3 医疗器械消毒中心2.2 门诊区2.2.1 诊室2.2.2 康复中心2.2.3 化验室2.3 后勤区2.3.1 食堂2.3.2 宿舍2.3.3 公共卫生间3. 给水系统设计3.1 水源选择3.2 水质要求3.3 输水管道设计3.4 水泵站设计4. 排水系统设计4.1 废水产生情况分析4.2 污水处理要求4.3 污水管道设计4.4 污水泵站设计5. 雨水系统设计5.1 雨水收集与利用5.2 雨水排放设施设计6. 消防给排水系统设计6.1 消防水源选择6.2 消防给水系统设计6.3 消防排水系统设计7. 设备选型及安装7.1 水泵选择与安装7.2 阀门和管件选型及安装7.3 水箱和水处理设备选型及安装8. 监测与运维8.1 监测设备选型与安装8.2 维护与修理计划9. 结论附件：1. 综合医院平面布置图2. 给排水系统设计图纸法律名词及注释：1. 建筑法- 建筑法第六条：规定了建筑物的用途和规划- 建筑法第十九条：规定了建筑物的供水和排水设施必须符合相关标准2. 基本建设法- 基本建设法第十五条：规定了基本建设项目必须符合相关法律和规章制度的要求- 基本建设法第二十五条：规定了基本建设工程应当按照设计方案和国家有关技术标准进行施工和验收二：综合医院给排水设计的重点和难点1. 引言1.1 研究背景1.2 设计目标2. 综合医院建筑功能区划2.1 住院区2.1.1 病房布置2.1.2 病人洗浴区2.2 诊疗区2.2.1 诊室2.2.2 手术室2.2.3 体检中心2.3 后勤区2.3.1 食堂2.3.2 宿舍2.3.3 公共卫生间3. 基本水质要求3.1 供水水质要求3.2 污水排放水质要求4. 给水系统设计4.1 水源选择4.1.1 自采水4.1.2 城市自来水4.2 水箱的选择和布置4.3 水泵选型和水泵房的设计4.4 给水管道布置和阀门的选择5. 排水系统设计5.1 废水产生量估算5.2 污水管道规划和布置5.3 污水泵站设计5.4 污水处理设备的选择6. 雨水系统设计6.1 雨水收集利用6.2 雨水排放和处理7. 消防给排水系统设计7.1 消防水源选择7.2 消防给水系统设计7.3 消防排水系统设计8. 设备选型及安装8.1 水泵、阀门和管件选配8.2 水箱设备的选型和安装布置9. 监测与维护9.1 监测设备选型和安装布置9.2 维护与修理计划10. 结论附件：1. 综合医院平面布置图2. 给排水设计图纸法律名词及注释：1. 城市供水排水法- 城市供水排水法第十五条：规定了接入城市自来水供水系统的建筑物必须符合相关标准- 城市供水排水法第二十二条：规定了建筑物的污水排放必须符合相关标准2. 建筑工程质量管理条例- 建筑工程质量管理条例第十九条：规定了建筑物的供水和排水设备必须符合相关标准- 建筑工程质量管理条例第二十五条：规定了基本建设工程应当按照设计方案和国家有关技术标准进行施工和验收。
给排水工程中的施工难点解析
给排水工程中的施工难点解析一、给排水工程中的施工难点解析随着城市化进程的加快和城市人口的快速增长，给排水工程在城市建设中扮演着至关重要的角色。
然而，施工过程中常常会面临一些难点，这些难点需要施工方和相关部门共同努力解决。
本文将针对给排水工程中的施工难点进行分析和解析。
一、施工难点之地下管线布置在城市规划中，给排水管线的布置往往面临着地下空间有限、地质条件复杂、已有管线交叉等问题。
这些问题给施工带来了很大的挑战。
为了解决这一问题，施工方需要结合地质勘察报告和现场实际情况，合理确定管线布置方案。
同时，要与相关部门进行密切合作，协调已有管线的迁移和改建，确保施工顺利进行。
二、施工难点之管道连接与疏通在给排水工程中，管道的连接和疏通是一个重要的环节。
但由于管道的材质、直径、连接方式等多种因素的影响，这一环节往往存在一些难点。
例如，在特殊区域或特殊地质条件下，管道的连接方式可能需要采用特殊的技术手段。
此外，管道的疏通也需要考虑到不同区段的使用情况，选择合适的工具和方法进行疏通，确保管道畅通无阻。
三、施工难点之防水及密封工程在给排水工程中，防水及密封工程是保证建筑物和地下结构安全的重要环节。
然而，由于建筑物的结构、地下水位、地质条件等因素的不同，防水及密封工程也存在一定的难点。
例如，在高地下水位区域进行地下室的防水工程，需要采用特殊的材料和工艺，以保证防水效果。
对于密封工程来说，需要考虑施工材料的耐用性、抗冻性等因素，保证密封效果的长期稳定。
四、施工难点之污泥处理在给排水工程中，污泥处理是一个非常重要的环节。
然而，由于污泥的性质复杂、含水率高、臭气等问题，污泥处理也带来了一些难点。
一种常用的处理方式是利用污泥脱水设备进行脱水处理，将污泥中的水分去除，减少体积。
同时，还需要考虑到污泥的处置方式，选择合适的方式进行污泥的处理和再利用，例如通过焚烧、堆肥等方式。
五、施工难点之工程过程控制与质量监测在给排水工程的施工过程中，工程过程控制与质量监测是十分关键的。
建筑给排水设计的常见难点和对策分析
水电工程建筑给排水在房屋使用中有重要作用，其质量好坏将直接影响到人们的使用效果。
而建筑给排水设计本身是一个复杂的系统工程，其设计与安装质量受到各种因素影响，很容易出现质量问题，影响居民生活。
在对其设计要注重其科学性、合理性以及严谨性，并加强监管、审核和监督，以保证建筑给排水设计质量。
一、建筑给排水设计的难点问题1.水管缺乏合理封存后出现的地漏水封问题。
地漏水封问题没有在有效的时间内得到妥善解决的话还会给居民带来一系列的建筑安全隐患问题，对于后期建筑的发展是毁灭性的破坏。
因此，地漏水封问题对于建筑给排水设计的顺利进行影响深远。
2.前期考虑不周导致的倒流防止器问题。
如果为了经费和利益考虑，或者是工程中的麻痹大意造成倒流防止器的装备缺失，那么一旦在城市环网中出现高低相差巨大的压力情况时，就会发生因为压力过高的接口，其中所拥有的水流在进行流向时经过某一压力低的接口时，两者会发生激烈的“冲突”就会导致城市的水表发生了严重的倒转情况，甚至遍布在城市管网内的水流将会与小区管道网内的水发生交汇，进而被污染，后果不堪设想。
3.给水压力问题与管道噪音问题。
除了高楼层居民供水问题外，建筑给排水设计的不合理还会导致给水系统混乱导致内部结构的不合理配置。
因为当今城市生活中城市居民因为生活水平的提高，对于生活各方面的需求都有了很大程度的提高，因此城市建筑者在进行建筑设计时也充分考虑到了居民在生活方面的需求变化，因而在设计时各种独立的空间包括独立卫浴、独立卧室等等成为建筑中的大势所趋，房屋空间的各项独立设置带来的是对于供水系统和建筑给排水系统的高强度要求。
二、建筑给排水设计中相关问题的解决措施1.设计思路。
思路上看，建筑项目排水系统强调符合排水多样化需求，如商民两用建筑，商用部分排水具有持续性特点，集中于日间；民用部分排水具有间断性特点，集中于早间、晚间；部分特殊时间段，如晚间17-21h，民用部分和商用部分的排水量均较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院改扩建给排水设计难点要点剖析
发表时间：2019-01-15T14:59:30.083Z 来源：《基层建设》2018年第34期作者：王海云
[导读] 摘要：结合某医院改扩建工程设计，介绍了此类项目给排水设计中需要重点考虑的技术环节，以及改扩建过程中医院保持正常运行的关键技术。
中船第九设计研究院工程有限公司上海 200063
摘要：结合某医院改扩建工程设计，介绍了此类项目给排水设计中需要重点考虑的技术环节，以及改扩建过程中医院保持正常运行的关键技术。
关键词：医院改扩建给排水设计；不停运改扩建设计
前言
“看病难”是目前中国社会的一大民生问题，人民群众对优质医疗资源的需求持续增加，为保障供需平衡，医院的改扩建成为解决问题的必由之路之一。
本文通过对某医院改扩建给排水设计难点要点剖析，探讨了此类项目给排水设计中需要重点考虑的技术环节；因改扩建过程中医院必须保持正常运行，设计中也积累了一些关键技术，为医院或其他项目不停运改扩建设计提供借鉴。
1 工程概况及背景
上海市某区中心医院创建于1960年，整个院区占地面积约2.6万m2，总建筑面积约7万m2，是一所现代化二级甲等综合医院。
由于医院建造年代久远，存在功能布局不合理、公共用房缺失等问题，造成病人就医不便、拥挤等困难。
改扩建工程基于医院的原建造格局，并结合现行综合医院建设标准，拆除部分建筑，新建医技辅助楼，使医技辅助楼与原综合楼连接，合为一栋建筑。
2 医院改扩建给排水设计难点要点
2.1 收集现行国家和地方相关的规范、标准
本次改扩建项目既有六十年代的建筑，又有九十年代末的建筑，所以梳理清楚当时设计规范与现行规范的区别，为改扩建给排水最终方案的确定，充分利用原有设施、设备、管道，节约投资显得尤为重要。
2.2 收集医院原设计文件、施工文件及设备技术文件
因改扩建项目存在拆除、保留、连接原有建筑等各种情况；给排水各系统新老建筑之间有分有合，所以需获得医院原有建筑有关的第一手资料。
才能根据现状最终确定给排水改扩建方案，才能为改扩建过程中出现的施工问题提供解决方案。
如综合楼室内消火栓系统从医辅楼消防泵房而来的总管就借用了综合楼原有分布在大楼2侧的2根DN150的消火栓立管，这样既解决了人防区域不能穿管的难题，又为不停运施工带来了解决方案；而喷淋系统中的2根DN150总管，是在对原有资料熟悉的基础上，借用了2根消防总吸水管才解决了同样的问题。
2.3 现场实地勘察，了解医院现状
深入调查研究是改扩建项目有别于一般建设项目设计的重要环节。
2.3.1 摸清外场各管线情况
医院从建造初始至今，已经多次改造外场遗留许多作废管道，目前正在使用的管道也非常复杂，所以需对位于新建地下室位置的管道先行进行改道，只有正确无误地复原正在使用的管道，才能不影响医院的正常运行。
因此，外场综合管线改造是本次医院改扩建给排水设计的难点之一，所以设计院向院方建议由专业公司对管线进行物探。
物探阶段设计院配合确定物探任务书，提出重点物探区域、重点物探管道的建议，使物探结果更准确地反映实际情况。
物探成果为绘制改扩建项目给排水及其他专业总平面图，为后期改造预留管道提供了依据。
2.3.2 摸清给排水各系统运行情况及改造相关问题。
本着节约投资、不停运改造的原则，原有设备、管道是否可以加以利用，通过现场实地调研加以确定。
调研内容包括：了解医院给排水、消防系统的实际运行情况；对原有生活水泵、消防水泵的流量、扬程等进行现场取证；对原有地下生活水池，屋顶生活、消防水箱的容积等内容进行复核；了解现有热水设备性能，实际运行情况，包括医院热水使用特点和习惯；排摸现有冷却塔、冷却循环水泵、供回水总管运行情况；实际探查原有建筑地下室坡道，门洞宽度、高度情况，了解有关更换设备搬运的途径及实施的可能性。
2.3.3 摸清设备、室内管道现状
各种设备在运行一定年限后会衰减、管道也会腐蚀损坏，需对原建筑中哪些设备、管道可利用、可改造、需更新做出判断，才能得出更准确、更专业的结论。
检测阶段设计院配合确定检测任务书，对检测结果进行审核，使检测结果更准确地反映实际情况。
2.3.4 摸清各专业原有设备机房的情况
摸清原有设备机房面积等现状，以及改扩建后机房功能或不变、或更新设备、或废除的各种情况，由于改造项目会废除一些系统，腾出的设备机房，可为改扩建项目各专业间相互利用。
2.3.5 了解医院各科室对现有设施使用情况及需改善内容。
通过对现有综合楼各科室的走访，为进一步改善有关给排水现状，提升有关品质是必不可少，同时为新建医辅楼给排水各系统的设计提供参考。
如通过对某些检查科室的参观，经医师的介绍确定对这些贵重检查设备用房采用气体灭火系统，再如底层有些科室反映，由于室外地坪较低，场地经常会积水，排水不畅，与总图专业提出抬高场外地坪标高的建议，解决了这一长期困扰的问题。
2.4 摸清医院各科室对新建设施的需求。
各科室给排水需求的调研，也是必不可少的，结合新建医辅楼的调研，汇总出医辅楼给排水需求表。
药库、中心药房、静脉配置中心上方的排水管需采取如不锈钢托盘、硬吊顶等防漏措施；紧急洗眼处供冷热水，给水压力需减压；进入生物安全实验室防护区的给水管应设倒流防止器等。
3医院不停运改扩建给排水专业采取的措施
对于医院来说，保证手术室、ICU的冷热水供应是考虑的重中之重，同时住院部的冷热水的供应，门诊部给排水通畅也是需考虑之列，
本项目除排水、雨水系统出户管在项目开始阶段减少了开挖范围就加以考虑，避免了对医院运行的影响外，以下就各系统有关内容分别阐述。
3.1 室内消火栓泵新、老切换所采取的措施
更新的消火栓泵在医辅楼消防泵房内施工完毕，总管延伸到综合楼一层总管连接处，因综合楼室内消火栓总管借用原系统中的2根立管，所以先关闭其中1根立管上的上、下2阀门，一层吊顶处开三通与延伸的总管连通，待施工完毕后再施工另一立管，打开所有阀门，完成新老系统的连接。
3. 2 喷淋泵新、老切换所采取的措施
更新的喷淋泵在医辅楼消防泵房内施工完毕，喷淋总管先接至室外，借用废弃的消防总吸水管进入综合楼地下室，延伸到原喷淋加压泵出水环管处，关闭喷淋环管上的阀门，开三通与喷淋总管相接，完成新老加压泵的切换。
3. 3 新建屋顶消防水箱与原有消防系统的连接所采取的措施
新建的屋顶消防水箱及水箱底部室内消火栓、喷淋出水管施工完毕，总管延伸到原消防生活合用水箱底部出水管处，关闭原水箱底部阀门，与延伸管道接通后打开阀门完成新老水箱的切换。
3. 4 医辅楼生活给水总管接驳原水箱采取的措施
因原生活和消防合用水箱改造为纯生活水箱，供综合楼和医辅楼生活用水。
综合楼进、出水管保持不变，保证连续供水。
待医辅楼2路（ICU病房需2路供水）给水管施工至该生活水箱处，关闭原室内消火栓和喷淋水箱出水管，分别与2路给水总管连接后，打开阀门，完成医辅楼供水。
3. 5 综合楼新热水设备与原有热水系统的衔接
综合楼上区原来为“汽-水”容积式换热器2台，因运输问题，改为容积、直径较小的3台“水-水”半容积式换热器。
改造时，在原热水机房内先关闭1台老换热器，另1台保持继续使用，更新上2台新的换热器；接着关闭另1台老换热器，2台新的换热器接替继续供热，最后更换上第3台新的换热器，结束施工后，3台新的“水-水”换热器完成了与原有热水系统的衔接。
3. 6 生活加压泵新、老切换所采取的措施
原生活泵房内先关闭1台生活泵，另1台保持继续使用，更新上1台新泵；接着关闭另1台老的水泵，新换的水泵接替继续供水，更换上另1台新的水泵，结束施工后，给水系统正常运行。
3. 7 循环冷却水系统冷却塔改造采取的措施
原综合楼屋顶2台2用冷却塔，全部用于医院蒸汽溴化锂机组和螺杆式冷水机组；在新的系统中，因其中1台需要检修，冷却塔系统改为1用1备，冷却塔仅用于模块化磁悬浮冷水机组循环冷却，随时为检修另1台冷却塔或更新使用了一定年限的2台冷却塔做了预备，为后期改造预留了条件。
4 结语
本文通过对某医院改扩建设计的梳理和剖析，论述了在设计过程中有关改扩建的要点、重点和难点，供医院或同类型设计参考。
