从不同方向看物体的形状
第二单元_第01课时 从不同方向观察同一物体(教学课件)-【上好课】四年级数学下册人教版
从上面看
从前面看
小强 小华
从同一方向观察不同的立体图形，所看到的形状 可能相同。
达标练习
practice
2. （1）从右面观察下面的立体图形，看到的图形是（B）。
A
B
C
（2）从左面观察下面的立体图形，看到的图形是 （C）。
A
B
C
达标练习
practice
3. （1）连一连。
从前面看 从上面看
从左面看
今天我们来继续学习观 物体。
学习任务一
摆一摆
探究新知
presentation
活动一：摆一摆
1 摆一摆，看一看，连一连。
(1) 请同桌合作用4个 ，拼搭成一个你们喜欢的几何体。
……
探究新知
presentation
活动一：摆一摆
1 摆一摆，看一看，连一连。
（2）请同学们用四个小正方体摆出像小华摆的这样的图形。
你是怎么摆的， 与同学交流一下。
前面一行摆3个 小正方体，后 面一行摆1个小 正方体，且在 最左边摆放。
学习任务二
看一看
探究新知
presentation
活动二：看一看
1 摆一摆，看一看，连一连。
（1）填一填：这个立体图形是由（4）个同样大小的小正方体组 成的，它分为（ 前 ）、（ 后）两行，前面一行有（3）个小正方 体，后面一行有（1）个小正方体，且在最（左）边摆放。
( 前)
( 上)
(左 )
(上 )
(前 )
达标练习
practice
5.涂一涂。 （1）给从上面看到的图形涂上颜色。
（2）给从前面看到的图形涂上颜色。
达标练习
practice
七年级数学上册 第一章 丰富的图形世界 1.4 从三个不同方向看物体的形状导学课件
2021/12/10
第四页，共十六页。
图1－4－1
[解析] (1)从正面看有三列，各列正方形的个数分别是2，1，1. (2)从左面(zuǒmiàn)看有两列，各列正方形的个数分别是2，1. (3)从上面看有三列，各列正方形的个数分别是1，1，2.
2021/12/10
第五页，共十六页。
2021/12/10
第十页，共十六页。
[解析] 这个几何体的底层应该(yīnggāi)有4个小正方体，第二层应
该有1个小正方体，因此搭成这个几何体的小正方体的个数为4＋1 ＝5(个)．
2021/12/10
第十一页，共十六页。
总结反思
小结(xiǎojié)
知识点一 根据几何体画平面图形
从不同的方向观察物体，可能看到不同的图形. 在实际生活中， 我们经常从正面(zhèngmiàn)、左面(或右面)和上面三个不同的方向看同一
状图．
2．通过观察物体的活动过程，能根据从不同方向看到
的几何体的三种形状图描述几何体．
3．通过观察、思考(sīkǎo)能根据某几何体的两种形状图，找出
满足条件的小立方块的数量．
2021/12/10
第三页，共十六页。
目标突破
目标一 会画从不同方向看到的几何体的形状图
例1 [教材随堂练习针对训练] 如图1－4－1所示，画出从不同(bùtónɡ)方向
第七页，共十六页。
目标二 能由从三个方向看到的形状图判断几何体
例2 [教材习题1.6第1题针对训练(xùnliàn)] 如图1－4－2是从三个方向 看一个物体得到的形状图，该物体的形状是( ) C
2021/12/10
第八页，共十六页。
图1－4－2

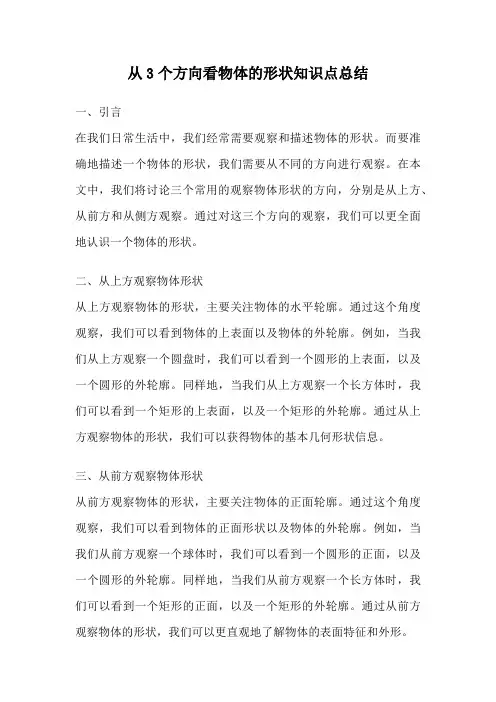

从3个方向看物体的形状知识点总结
从3个方向看物体的形状知识点总结一、引言在我们日常生活中，我们经常需要观察和描述物体的形状。
而要准确地描述一个物体的形状，我们需要从不同的方向进行观察。
在本文中，我们将讨论三个常用的观察物体形状的方向，分别是从上方、从前方和从侧方观察。
通过对这三个方向的观察，我们可以更全面地认识一个物体的形状。
二、从上方观察物体形状从上方观察物体的形状，主要关注物体的水平轮廓。
通过这个角度观察，我们可以看到物体的上表面以及物体的外轮廓。
例如，当我们从上方观察一个圆盘时，我们可以看到一个圆形的上表面，以及一个圆形的外轮廓。
同样地，当我们从上方观察一个长方体时，我们可以看到一个矩形的上表面，以及一个矩形的外轮廓。
通过从上方观察物体的形状，我们可以获得物体的基本几何形状信息。
三、从前方观察物体形状从前方观察物体的形状，主要关注物体的正面轮廓。
通过这个角度观察，我们可以看到物体的正面形状以及物体的外轮廓。
例如，当我们从前方观察一个球体时，我们可以看到一个圆形的正面，以及一个圆形的外轮廓。
同样地，当我们从前方观察一个长方体时，我们可以看到一个矩形的正面，以及一个矩形的外轮廓。
通过从前方观察物体的形状，我们可以更直观地了解物体的表面特征和外形。
四、从侧方观察物体形状从侧方观察物体的形状，主要关注物体的垂直轮廓。
通过这个角度观察，我们可以看到物体的侧面形状以及物体的外轮廓。
例如，当我们从侧方观察一个圆柱体时，我们可以看到一个圆形的侧面，以及一个圆形的外轮廓。
同样地，当我们从侧方观察一个长方体时，我们可以看到一个矩形的侧面，以及一个矩形的外轮廓。
通过从侧方观察物体的形状，我们可以更全面地了解物体的体积和结构。
五、总结通过从不同方向观察物体的形状，我们可以更全面地认识和描述一个物体。
从上方观察物体的形状可以让我们了解物体的水平轮廓和基本几何形状；从前方观察物体的形状可以让我们更直观地了解物体的表面特征和外形；从侧方观察物体的形状可以让我们更全面地了解物体的体积和结构。
从三个方向看物体的形状的教案
从正面看 从左面看 从上面看
8.图1.4.4是由几个小立方块所搭几何体从上面看到的图形，
小正方形中的数字表示在该位置的小立方块的个数，
请画分别从正面，左面，上面看到的形状图。．
图1.4.4
9．如图1.4.5所示，这是一个正三棱柱，请你画出分别从正面，左面，上面看到的形状图。．
三、教材拓展6．如图是由几个小立方体块所搭的两个几何体的从上面看到的图形，小正方形中的数字表示在该位置小立块的个数，请画出这两个几何体的从正面看到的图形和从左面看到的图形。
实践练习：1．一个几何体由若干小正方体搭成，它们的从正面、左面、上面三个方向看到的图形如下，你能确定这个几何体用了_____个小正方体.
实践练习：画出下面几何体从三个方向看到的图形：
解：从正面看到的图形是：
从左面看到的图形是：
从上面看到的图形是：
归纳：解决这类问题可以找类似物体实际做一做，将看到的图形与上述图形对照
5．自己试一试，画出下列几种几何体从三个方向看到的图形
(1)正方体：从三个方向看到的图形都是_____________．
(6)几何体
从正面看 从左面看 从上面看
(7)几何体
从正面看 从左面看 从上面看
实践练习：下面是由7块小正方体木块堆成的物体,从三个方向看到的图形如下,请同学们说出哪一个是从正面看到的?哪一个是从左面看到的?哪一个是从上面看到的?
解：（1）是从_____看到的，（2）是从_____看到的，（3）是从_____看到的。
从三个方向看物体的形状
【学习目标】
1、发展学生的空间概念和合理的想象；初步体会从不同方向观察同一物体得到的结果是不一样的；
从三个方向看物体的形状
最少摆法中其中之一所需个数： 3＋2＋1＋1＋1＋1＋1＝10
最多时所需小立方块个数： 3＋3＋3＋2＋2＋2＋1＝16
1. 下面是由7块小正方体木块堆成的 物体 , 从三个方向看到的图形如下 , 请同 学们说出哪一个是从正面看到的 ? 哪一 个是从左面看到的 ? 哪一个是从上面看 到的?
主视图
俯视图
左视图
2. 画出左图从正面看，从 左面看，从上面看的三种视图
主视图
左视图
俯视图
3.如图所示是从上面看到的若干个同样大 小的立方体搭成的几何体的形状图，小正方形 中的数字表示该位置立方体的个数，请画出这 个几何体的其他两种形状图。
２ １ ２
１
从正面看
从左面看
4. 有一个正方体，在它的各个面上分别涂 了白、红、黄、兰、绿、黑六种颜色。甲、乙、 丙三位同学从三个不同的角度去观察此正方体， 结果如下图，问这个正方体各个面的对面的颜 色是什么？
北师大数学七年级上册
9/19/2014
远 近 高 低 各 不 同 。
横 看 成 岭 侧 成 峰 ，
从上面看
从正面看
从左面看
什么是三 视图法呢 ?
就是从三个不同的方向看一个物体， 一般是从正面、上面和左面，然后 描绘三张所看到的图，即视图. 这样就把一个物体转化为平面的图 形.
注意
1.从任何方向看一个几何体，实际上看到的都只是 一个平面图形。 2.物体摆放的位置不同，看到的图形也会有所区别。
从上面看
从左面看
典型例题讲解
类型二：用小立方块搭出符合下列三视图的几何 体：
从正面看
从左面看
从上面看
摆成的小方块如图
典型例题讲解 类型三：由从上面看到的形状图中标注的 小立方体的个数确定另外两个形状图。

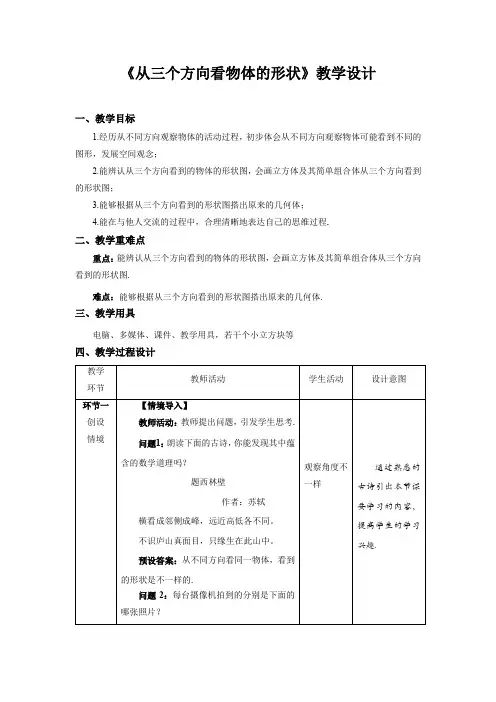

《从三个方向看物体的形状》示范课教学设计【数学七年级上册北师大】
《从三个方向看物体的形状》教学设计一、教学目标1.经历从不同方向观察物体的活动过程，初步体会从不同方向观察物体可能看到不同的图形，发展空间观念；2.能辨认从三个方向看到的物体的形状图，会画立方体及其简单组合体从三个方向看到的形状图；3.能够根据从三个方向看到的形状图搭出原来的几何体；4.能在与他人交流的过程中，合理清晰地表达自己的思维过程.二、教学重难点重点：能辨认从三个方向看到的物体的形状图，会画立方体及其简单组合体从三个方向看到的形状图.难点：能够根据从三个方向看到的形状图搭出原来的几何体.三、教学用具电脑、多媒体、课件、教学用具，若干个小立方块等四、教学过程设计结论：当我们从不同的方向观察同一物体时，通常可以看到不同的图形.【合作探究】教师活动：教师提出问题，引导学生思考，并回答问题.问题：说出下面三个平面图形分别是从几何体的哪面看到的？预设答案：从正面看；从上面看；从左面看.【做一做】问题：下图是用小立方块搭成的几何体，你能画出从正面、左面、上面看到的图形吗？预设答案：【合作探究】(1)用6个小立方块搭成不同的几何体，看能怎样搭？(2)分别画出从正面、左面、上面看到的形状图，并与小伙伴交流.预设答案：教师活动：教师演示其中几种方法，同学们自己动手试试其他方法吧！【想一想】一个几何体由几个大小相同的小立方块搭成，从上面和从左面看到的这个几何体的形状图如图所示，请搭出满足条件的几何体.你搭的几何体由几个小立方块组成？预设答案：5个6个【典型例题】例1从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图.分析：从正面看有3列，从左往右，看到小方块的数量分别是1，2，1；从左面看有1列，看到小方块的数量是2；从上面看有3列，从左往右，看到小方块的数量都是1.答案：从正面看从左面看从上面看例2 一个几何体由几个大小相同的小立方块搭成，从上面观察这个几何体，看到的形状如图，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面、左面看到的这个几何体的形状图．分析：方法一：先摆出几何体，然后再画从正面看和从左面看到的形状图；方法二：根据从上面看到的形状图及其各位置上小方块的个数，确定从正面看有2列，从左面看有2列，再根据数字确定每列方块的个数，进而画出从正面看和从左面看到的形状图.答案：从正面看从左面看【随堂练习】教师活动：教师给出练习，随时观察学生完成情况并相应指导，最后给出答案，根据学生完成情况适当分析讲解.1.由4个相同的小立方块搭成的几何体如图，它从左面看到的图形是（）答案：A解析：从左面看有2列，左边1列有2个小方块，右边1列有1个小方块.2.下图是由一些相同的小立方块构成的几何体从正面、左面、上面看到的平面图形，组成这个几何体的小立方块的个数是（）解析：根据题意搭出的几何体如图：搭成这个几何体一共需要5个小立方块.答案：B．3.如图是由几个小立方块所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置的小立方块的个数，从正面看这个几何体的平面图形是（）解析：根据从上面看到的形状图及其各位置上小方块的个数可知，从正面看有3列，从左往右小方块的个数应该是2，1，1.答案：B。
数学课件-1从三个方向看物体的形状
从正面看到的物体形状 从上面看到的物体形状 从正面看到的物体形状 从左面看到的物体形状
反映了 物体左右方向的尺寸 反映了 物体上下方向的尺寸
从上面看到的物体形状 反映了 物体前后方向的尺寸 从左面看到的物体形状
长对正，高平齐，宽相等
巩固练习
1. 如图是一些相同的小立方体拼接成的几何体的
三种视图，拼接这个几何体所用的小立方体有几
谢谢观赏
You made my day!
主视图
左视图
俯视图
例题讲解
方法与分析： （1）以俯视图为基础，在俯视图内确定正方体的个数； （2）主视图第n列的层数为俯视图第n列中最大的数字； （3）左视图第n列的层数为俯视图第n层中最大的数字；
例题讲解 3.长方体从正面看与从上面看如图所示，则这个 长方体的体积是（ 24 ）
例题讲解
方法与分析：通过不同方向看到的图形还原物体
个？
8个
巩固练习 2.如图是由几个边长为2的小正方体搭成的几何体 的三视图，那么搭成这个几何体的体积为多少？
解析：该几何体由6个棱长为2的正方体组成， 每个立方体体积为：23=8，所以该图形的体积 为48。
巩固练习
3. 一个几何体由一些大小相同的小正方体组成， 如 所需图是小它正的方主体视的图个和数俯最视少图为，( 4那么) ，组最成多该为几(何5体)
六个：上、下、左、右、前、后 我们至少要从几个方面才能把物体看完整呢？
三个：前面、左边、上面， 因为数学中的几何体可以认为是对称的.
知识讲解
根据观察者的角度:从正面看到的图叫做主视图. 从左面看到的图叫做左视图.从上面看到的图叫做俯视图.
从上面看 从左面看
主视图
左视图
北师大版数学七年级上册1.4《从三个方向看物体的形状》课件(25张PPT)
不识庐山真面目，只缘身在此山中．
从本节的例子可知，给定几何体的形状，可以确定从三个不同方向看到的形状图；
解：几何体的三种形状图如图所示． 例2．用小立方体搭一个几何体，使得它从正面和上面看到的图形如图所示，搭建这样的几何体，最多要用几个小立方块？最少要用几
个小立方块？
解：搭建这样的几何体，最多用17块小立方块，最少用11块小立方块．
5．分别从正面、左面、上面看一个由若干个正方体组成的立体图形，得到的平面图形如下图所示，你能搭出这个立体图形吗？动手试
试看！
从本节的例子可知，给定几何体的形状，可以确定从三个不同方向看到的形状图；
谈谈你在本节课的收获：
从上面看 C．从上面看到的图
D．三种一样
不识庐山真面目，只缘身在此山中．
从本节的例子可知，给定几何体的形状，可以确定从三个不同方向看到的形状图；
例3．如图是一个几何体的三种形状图（含有数据），则这
个几何体的侧面展开图的面积等于（ A ）．
1
1
2
2
从正面看 从左面看
从上面看
A．2π
B．π
C．4
D．2
随堂练习
1．从正面看如图所示的立体图形得到的图形是（ B ）．
A
B
C
D
随堂练习
2．从正面看由一些大小相同的小正方体组成的几何体的形 状图如图所示，其中正方形中的数字表示在该位置上的小正方 体的个数，那么，从左面看这个几何体的形状图是（ A ）．
解法一：先摆出这个几何体，再画出 它的从正面看和从左面看的形状图．
21 12
探究新知
解法二：根据从上面看的图联想确定从正面看到的图有3列， 从左面看的图有2列，再根据数字确定每列方块的个数． 由此可得形状图如下：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课堂测评：
1、主视图，左视图，俯视图，都一样的几何体有_________.
2、一个直立在水平面上的圆柱体的主视图、俯视图、左视图分别是（）.
A、长方形、圆、长方形
B、长方形、长方形、圆
C、圆、长方形、长方形
D、长方形、圆、长方体
3如果一个几何体的主视图是三角形，那么这个几何体不可能是（）.
A．圆柱 B四面体 C三棱柱 D圆锥
4如果一个几何体的视图中有圆，那么这个几何体不可能是（）.
A圆锥B长方体 C 圆柱D球
5、(1)我们从不同的方向观察同一个物体时，可能看到不同的图形。
其中，我们把从正
面看到的图叫做＿＿，从左边看到的图叫做＿＿，从上面看到的图叫做＿＿＿．
(2)请判断下列图形分别是哪个视图：
Ａ是＿＿，Ｂ是＿＿＿，Ｃ是＿＿＿．
6.下图是某立体图形从三个方向看到的平面图形，则该立体图形的
名称是________.。
