【选择攻略】2.4GHz 频段天线选择
2.4GHz 频段天线选择天线(antenna)是一种能量变换器，它把传输线上传播的导行波，变换成在无界媒介中传播的电磁波，或者进行相反的变换。
对于设计一个应用于射频系统中的小功率、短距离的2.4GHz无线收发设备，天线的设计和选择是其中的重要部分，良好的天线系统可以使通信距离达到最佳状态。
2.4GHz天线的种类也很多，不同的应用需要不用的天线。
天线简介图1 天线传输原理为保证天线的传输效率，天线的长度大约是电磁波波长的1/4，所以信号频率越低，波长越长，天线的长度越长；信号频率越高，波长越短，天线的长度越短。
则常用的2.4GHz 频段频率高，波长短，天线的长度短，可用内置天线，也可以用外置天线。
天线做的更短，如1/8波长或1/16波长，也可以使用，只是效率会下降。
某些设备会采用“短天线+LNA”的方式，也能达到长天线的接收效果。
但是短天线要达到长天线的发射效果，就需要提升发射功率了，因此对讲机需要发射信号，都是长的外置天线，而FM收音机只收不发，有内置接收天线。
例如2G(900MHz)、4G(700-2600MHz)、WIFI和蓝牙(2.4GHz)、GPS(1.5GHz)，这些常用的物联网通信方式，可以做内置天线。
对于手持机、穿戴设计、智能家居等小尺寸产品，很少使用外置天线，普遍采用内置天线。
集成度高，产品外观更美观，性能比外置天线略弱一点。
物联网、智能硬件产品，要联网传输数据，都需要有天线。
空间越小、频段越多，天线设计越复杂。
外置天线一般都是标准品，买频段合适的，无需调试，即插即用。
例如快递柜、售货机这些，普遍使用磁吸的外置天线，吸在铁皮外壳上即可。
这些天线不能放在铁皮柜里面，金属会屏蔽天线信号，所以只能放在外面。
优点是使用方便、价格便宜，缺点是不能用在小尺寸产品上。
天线类别那如何从众多的2.4GHz天线中选择出适合自己无线收发设备的2.4GHz天线，接下来就通过对2.4GHz天线的分类和分类对比来介绍如何选择2.4GHz天线。
应用在2.4GHz频段上的天线主要有陶瓷天线、PCB天线和弹簧天线等，陶瓷天线和PCB天线属于内置天线，弹簧天线属于外置天线。
一、陶瓷天线图2 各种类型的陶瓷天线陶瓷天线工作原理是利用GPS卫星来实现导航定位的，而用户的接收机主要任务是提取卫星信号中的伪随机噪声码和数据码，以进一步解算得到接收机载体的位置、速度和时间(PVT)等导航信息，陶瓷天线的原理要分两部分来说：一是发射天线，一是接收天线。
一般的天线都具有可逆性，可同时做发射天线和接收天线。
陶瓷天线发射天线简单说，就是通过一根叫做“天线”的电极将天线与地之间形成的高频电场变成电磁波，从而能发射出去并传波到远方。
陶瓷天线接收天线简单说，就是通过一根叫做“天线”的电极将空中传来的电磁波感应为电场，生成高频信号电压，送到接收机进行信号处理。
在陶瓷天线单元设计中采用了高频、低噪声放大器，以减弱天线热噪声及前面几级单元电路对接收机性能的影响，而陶瓷天线的作用是将卫星传来的无线电信号的电磁波能量变换成接收机电子器件可摄取应用的电流，所以天线的大小和形状十分重要，因为这些决定了陶瓷天线能获取微弱的电磁波信号的能力。
陶瓷天线是一种适合于蓝牙装置使用的小型化天线，在物联网产品中用的最多的，就是GPS、蓝牙、GSM陶瓷天线。
陶瓷天线分为块状陶瓷天线和多层陶瓷天线。
块状天线是使用高温将整块陶瓷体一次烧结完成后再将天线的金属部分印在陶瓷块的表面上。
而多层天线烧制采用低温共烧的方式讲多层陶瓷迭压对位后再以高温烧结，所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上，如此一来可以有效缩小天线尺寸，并能达到隐藏天线目的。
由于陶瓷本身介电常数比PCB电路板的要高，所以使用陶瓷天线能有效缩小天线尺寸。
在介电损耗方面，陶瓷介质也比PCB电路板的介电损失小，所以非常适合低耗电率的的蓝牙模块中使用。
陶瓷天线尺寸一般 1210 封装相当，效果要强于板载天线。
使用也比较方便，一般有ANT 接入脚和地脚，在PCB设计时，天线周围一定要净空，特别注意不能敷铜。
同时在使用陶瓷天线时，也要注意巴伦电路的匹配问题，如果是用专用的集成电路，最好让生产商测试一下平衡电路与陶瓷天线的匹配情况。
如果匹配的不好，也会影响天线的效果。
陶瓷天线的优点是占用空间很小、性能比较好。
缺点是很难做到多频段，因此难以应用在4G类产品中。
对电路板净空要求比较高，不适用于特别紧凑的产品。
二、PCB天线图3 各种类型的PCB天线PCB天线是指无线接收和发射用的PCB上的部分。
发射时，它把发射机的高频电流转换为空间电磁波；接收时，它又把从空间获取的电磁波变换成高频电流输入接收机。
使用PCB 天线时，也要注意巴伦电路的匹配问题，如果是用专用的集成电路，最好让生产商测试一下平衡电路与PCB天线的匹配情况，如果匹配的不好，也是会影响天线的效果的。
PCB天线大量应用于蓝牙模块、WIFI模块、ZIGBEE模块等单一频段的模块电路板上。
优点是空间占用较少，成本低廉，不需单独组装天线，不易触碰损坏，整机组装方便，但会牺牲性能。
缺点是单个天线场型很难做到圆整，插损高，效率相对低下，容易遭到主板上的干扰；同时只适合单一频段，如蓝牙，wifi；不同批次的PCB天线性能会有一定偏差。
三、外置天线图4 各种不同的外置天线外置天线主要是通过直接焊接在天线（ANT）引脚、IPEX接口或者SMA接口来连接外置天线，IPEX天线接口和SMA天线接口是一种作为射频电路和天线的接口，被广泛应用于无线局域网相关产品的单板上。
外置天线的种类有很多，弹簧天线、FPC天线、短胶棒天线、长可弯折天线、吸盘天线等外置天线。
外置天线的优点是场型能控制更好，插损低，信号的方向指向性好，效率高，抗干扰能力强，能减少受到主板上的干扰，而且不用太多的调试匹配，若存在无线收发设备和外置天线不匹配的情况，也可以通过直接更换外置天线来解决，无须更换PCB板；缺点是成本较高，组装起来比较麻烦。
不同2.4G天线的应用以成都亿佰特的E73系列蓝牙模块为例介绍2.4G不同的天线类型对比。
图5 成都亿佰特公司E73系列模块序号参数名称E73-2G4M04S1A E73-2G4M04S1B E73-2G4M08S1C E73-2G4M04S1D1 射频芯片nRF52810 nRF52832 nRF52840 nRF518222 品牌NORDIC NORDIC NORDIC NORDIC3 模块尺寸17.5*28.7mm 17.5*28.7mm 13*18mm 17.5*28.7mm4 工作频段2.379~2.496GHz2.379~2.496GHz2.360~2.5GHz2.379~2.496GHz5 内核ARM Cortex-M4 ARM Cortex-M4F ARM Cortex-M4 ARM Cortex-M06 支持协议BLE 4.2/5.0 BLE 4.2/5.0 BLE 4.2/5.0 BLE 4.2/5.07 FLASH 192KB 512KB 1024KB 256KB8 RAM 24KB 64KB 256KB 16KB9 供电电压1.8V~3.6V DC，推荐3.3V1.8V~3.6V DC，推荐3.3V1.8V~3.6V DC，推荐3.3V1.8V~3.6V DC，推荐3.3V10 通信电平 3.3V 3.3V 3.3V 3.3V11 实测距离100m，晴朗空旷，最大功率，天线增益5dBi，高度 2.5m，1M空中速率100m，晴朗空旷，最大功率，天线增益5dBi，高度 2.5m，1M空中速率120m，晴朗空旷，最大功率，天线增益5dBi，高度2.5m，1M空中速率100m，晴朗空旷，最大功率，天线增益5dBi，高度 2.5m，1M空中速率12 发射功率最大4dBm 最大4dBm 最大8dBm 最大4dBm13 接收灵敏度-95dBm@1Mbps -95dBm@1Mbps-103dBm@125kbps,-95dBm@1Mbps-96dBm14 接口方式IPEX/PCB，默认PCBIPEX/PCB，默认PCB陶瓷天线IPEX/PCB，默认PCB由表1可知，E73-2G4M04S1A、E73-2G4M04S1B、E73-2G4M04S1D兼容的是IPEX天线和PCB天线，默认接口都是PCB天线，E73-2G4M08S1C使用的是陶瓷天线。
由上表可以很清晰的看出E73-2G4M04S1A、E73-2G4M04S1B、E73-2G4M08S1C、E73-2G4M04S1D之间的区别，首先四个型号采用不同的芯片方案，尺寸和功率E73-2G4M04S1A、E73-2G4M04S1B和E73-2G4M04S1D是一样的，E73-2G4M08S1C稍有差异；但在相同的测试条件下，但从传输距离来讲，E73-2G4M08S1C相对于E73-2G4M04S1A、E73-2G4M04S1B和E73-2G4M04S1D这3个型号之间传输距离稍好，发射功率也会稍大一些。
特别要提出的是，E73-2G4M08S1C发射功率为8dBm，相对于别的蓝牙模块来说，功率会大一些，所以传输距离相比于别的蓝牙产品传输距离稍远。
若使用IPEX天线接口接入外置天线，传输距离肯定相对于板载天线，传输距离肯定会更远一些。
若考虑要体积和安装的需求，同时传输距离也在可接受范围之内，板载的PCB 天线或者陶瓷天线更受青睐。
但是决定一个无线收发设备不仅仅是传输距离这项参数，更多的是产品的性能，以及在不同使用环境下的不同应用。
所以不管是对于E73系列，还是对于成都亿佰特的其他蓝牙、ZigBee、GPRS产品，都有其必要的使用环境，可根据自身项目的需求来选择不同的2.4GHz天线。

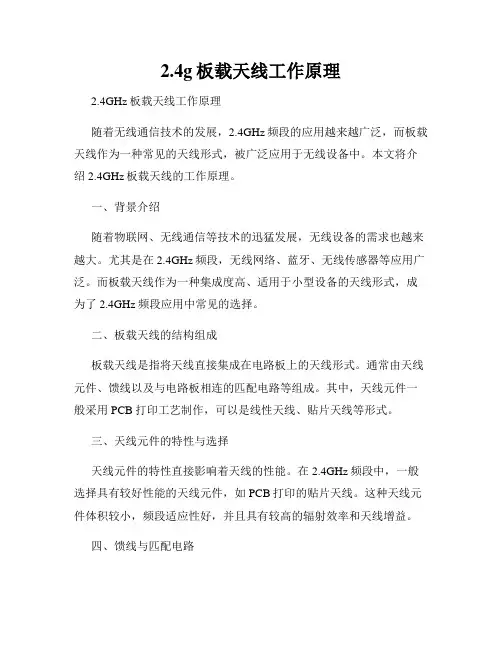

2.4g板载天线工作原理
2.4g板载天线工作原理2.4GHz板载天线工作原理随着无线通信技术的发展，2.4GHz频段的应用越来越广泛，而板载天线作为一种常见的天线形式，被广泛应用于无线设备中。
本文将介绍2.4GHz板载天线的工作原理。
一、背景介绍随着物联网、无线通信等技术的迅猛发展，无线设备的需求也越来越大。
尤其是在2.4GHz频段，无线网络、蓝牙、无线传感器等应用广泛。
而板载天线作为一种集成度高、适用于小型设备的天线形式，成为了2.4GHz频段应用中常见的选择。
二、板载天线的结构组成板载天线是指将天线直接集成在电路板上的天线形式。
通常由天线元件、馈线以及与电路板相连的匹配电路等组成。
其中，天线元件一般采用PCB打印工艺制作，可以是线性天线、贴片天线等形式。
三、天线元件的特性与选择天线元件的特性直接影响着天线的性能。
在2.4GHz频段中，一般选择具有较好性能的天线元件，如PCB打印的贴片天线。
这种天线元件体积较小，频段适应性好，并且具有较高的辐射效率和天线增益。
四、馈线与匹配电路在设计板载天线时，合适的馈线和匹配电路能够提高天线的性能。
馈线的长度和宽度应根据设计需求和电路板的尺寸来确定，以确保天线能够正常工作，并且有良好的阻抗匹配。
匹配电路一般采用电感和电容来实现，以进一步提高天线的阻抗匹配。
通过合理设计匹配电路的参数，可以改善天线的反射损耗和传输效率。
五、板载天线的辐射原理板载天线的工作原理基于安培环路定理和法拉第电磁感应定律。
当电流通过天线元件时，会在周围产生一个电磁场。
通过馈线和匹配电路的设计，将电磁能量转化为电磁波，并向空间辐射。
六、优化设计与性能提升在设计2.4GHz板载天线时，需要考虑到天线的辐射效率、工作带宽、方向性等因素。
通过优化天线元件的几何结构、馈线的设计以及匹配电路的参数选择，可以提高天线的性能。
七、应用领域及发展趋势2.4GHz板载天线广泛应用于各种无线设备中，如智能穿戴设备、智能家居、车联网等。

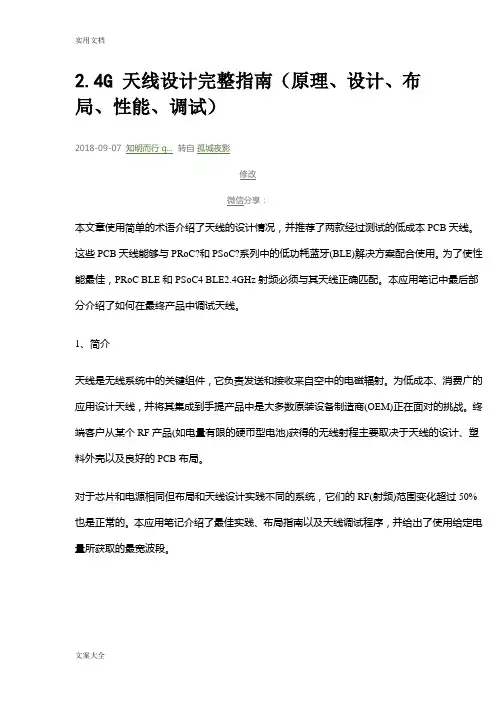

2.4G天线设计完整指南设计(原理、设计、布局、性能、调试)
本文章使用简单的术语介绍了天线的设计情况，并推荐了两款经过测试的低成本PCB天线。
这些PCB天线能够与PRoC?和PSoC?系列中的低功耗蓝牙(BLE)解决方案配合使用。
为了使性能最佳，PRoC BLE和PSoC4 BLE2.4GHz射频必须与其天线正确匹配。
本应用笔记中最后部分介绍了如何在最终产品中调试天线。
1、简介天线是无线系统中的关键组件，它负责发送和接收来自空中的电磁辐射。
为低成本、消费广的应用设计天线，并将其集成到手提产品中是大多数原装设备制造商(OEM)正在面对的挑战。
终端客户从某个RF产品(如电量有限的硬币型电池)获得的无线射程主要取决于天线的设计、塑料外壳以及良好的PCB布局。
对于芯片和电源相同但布局和天线设计实践不同的系统，它们的RF(射频)范围变化超过50%也是正常的。
本应用笔记介绍了最佳实践、布局指南以及天线调试程序，并给出了使用给定电量所获取的最宽波段。
图1.典型的近距离无线系统设计优良的天线可以扩大无线产品的工作范围。
从无线模块发送的能量越大，在已给的数据包错误率(PER)以及接收器灵敏度固定的条件下，传输的距离也越大。
另外，天线还有其他不太明显的优点，例如：在某个给定的范围内，设计优良的天线能够发射更多的能量，从而可以提高错误容限化(由干扰或噪声引起的)。
同样，接收端良好的调试天线和Balun(平衡器)可以在极小的辐射条件下工作。
最佳天线可以降低PER，并提高通信质量。
PER越低，发生重新传输的次数也越少，从而可以节省电池电量。
2、天线原理天线一般指的是裸露在空间内的导体。
该导体的长度与信号波长成特定比例或整数倍时，它可作为天线使用。
因为提供给天线的电能被发射到空间内，所以该条件被称为“谐振”。
图2. 偶极天线基础如图2所示，导体的波长为λ/2，其中λ为电信号的波长。
信号发生器通过一根传输线(也称为天线馈电)在天线的中心点为其供电。
按照这个长度，将在整个导线上形成电压和电流驻波，如图2所示。
2.4g天线效率范围
2.4g天线效率范围
2.4GHz 天线的效率通常取决于多个因素，包括天线设计、制造质量、安装环境等。
一般来说，2.4GHz是用于Wi-Fi、蓝牙等通信标准的频段，而天线的效率对通信性能至关重要。
以下是一些关于2.4GHz 天线效率的一般性信息：
1.内置设备天线：一些设备（如无线路由器、蓝牙设备）内置了
小型PCB（Printed Circuit Board）天线。
这类天线的效率通常
在50%到70%之间，但具体取决于设计和制造质量。
2.外置天线：外置天线的效率可以更高，通常在70%到90%之间。
这种类型的天线常用于无线路由器、Wi-Fi适配器、蓝牙设备等。
3.定向天线：一些特定应用需要定向天线，例如用于点对点通信
的定向天线或用于无线网络的方向性天线。
这些天线的效率可
以更高，达到90%以上。
4.安装环境：天线效率还受到安装环境的影响。
例如，天线在受
阻碍或有多径效应的环境中可能表现不佳，导致效率下降。
5.设计技术：使用不同的天线设计技术（例如贴片天线、螺旋天
线、定向天线等）也会影响天线的效率。
要准确评估特定天线的效率，通常需要进行天线测试或查阅制造商提供的技术规格。
在实际应用中，保持天线的正确安装和定期检查可以确保天线效率的最佳性能。
无线路由器天线的选择原理
无线路由器天线的选择原理
无线路由器天线的选择原理如下：
1. 频段匹配：选择与无线设备频段相匹配的天线，例如
2.4GHz频段的设备需选择2.4GHz的天线。
2. 增益匹配：根据无线设备的需求，选择相应增益的天线，增益越高，传输距离越远。
3. 方向性匹配：根据无线设备的使用环境，选择定向或全向天线。
4. 线损匹配：考虑无线信号在传输过程中的线损，选择较低的线损天线。
5. 天气条件：根据使用环境的天气条件，选择耐腐蚀、耐高温等天气条件较好的天线。
6. 品牌选择：选择信誉度较高、质量有保障的品牌天线。
综上所述，选择适合的无线路由器天线需要综合考虑多种因素，确保其能够达到最优的传输效果。

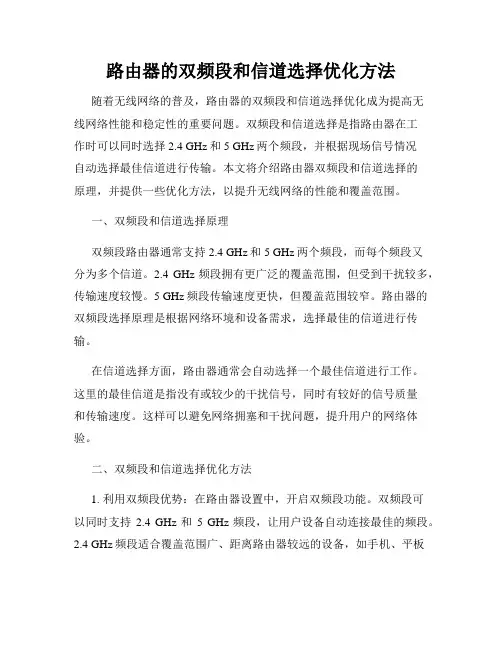

路由器的双频段和信道选择优化方法
路由器的双频段和信道选择优化方法随着无线网络的普及，路由器的双频段和信道选择优化成为提高无线网络性能和稳定性的重要问题。
双频段和信道选择是指路由器在工作时可以同时选择2.4 GHz和5 GHz两个频段，并根据现场信号情况自动选择最佳信道进行传输。
本文将介绍路由器双频段和信道选择的原理，并提供一些优化方法，以提升无线网络的性能和覆盖范围。
一、双频段和信道选择原理双频段路由器通常支持2.4 GHz和5 GHz两个频段，而每个频段又分为多个信道。
2.4 GHz频段拥有更广泛的覆盖范围，但受到干扰较多，传输速度较慢。
5 GHz频段传输速度更快，但覆盖范围较窄。
路由器的双频段选择原理是根据网络环境和设备需求，选择最佳的信道进行传输。
在信道选择方面，路由器通常会自动选择一个最佳信道进行工作。
这里的最佳信道是指没有或较少的干扰信号，同时有较好的信号质量和传输速度。
这样可以避免网络拥塞和干扰问题，提升用户的网络体验。
二、双频段和信道选择优化方法1. 利用双频段优势：在路由器设置中，开启双频段功能。
双频段可以同时支持2.4 GHz和5 GHz频段，让用户设备自动连接最佳的频段。
2.4 GHz频段适合覆盖范围广、距离路由器较远的设备，如手机、平板等；5 GHz频段适合在较短距离内传输大量数据的设备，如电脑、电视等。
2. 自动信道选择：将路由器的信道选择设置为自动。
路由器会根据信号质量和传输速度来自动选择最佳信道。
如果发现网络连续不稳定或传输速率较慢，可以尝试手动设置信道。
3. 信道干扰检测：路由器通常都可以提供信道干扰检测功能。
定期进行信道扫描，检测周围的信号干扰情况。
如果发现某些信道干扰较多，可以手动选择其他信道。
4. 路由器位置优化：选择合适的路由器安放位置也是提高网络性能的关键。
将路由器放置在离用户设备较近的位置，并尽量避开干扰源，如微波炉、手机等。
5. 优化网络设置：通过路由器管理界面进行网络设置优化，包括设置网络密码、开启WPS功能、限制连接设备数量等。
FM、RF、2.4G频段常见使用范围
一.FM低频合法频段
1. 欧洲合法频段是:87.6-107.9MHZ(我们在在制造时尽量避免在发射点前有收音频点出现,所以我们的发射点定在靠低端88.1MHZ±0.5MHZ).
2.美洲合法频段是:88-108MHZ(我们在在制造发射机时尽量避免发射点前面有收音频点出现,所以我们的发射点定在靠低端88.3MHZ±0.3MHZ).
二、RF高频合法频段
1. 欧洲合法频段是:863-865MHZ(我们在在制造时发射机频段定在863.1-863.9MHZ).
2. 美洲合法频段是:902-928MHZ(我们在在制造时发射机频段定在912.0-915.0MHZ).
二.2.4GHZ频段
2.4G是全世界通用合法频段备注: 1. FM无线耳机如完全按以上欧美合法频段制造,有一个不足之处便是很难避免发射机发射频点前有收音电台出现.也就是说有可能在收无线耳机时,先收到收音电台后再收到本发射机的音频信号.
2. 东南亚（包括中国）除日本外无线电管理法严,没有具体规定合法频段.。
2.4g工作原理
4. 频道选择和干扰：由于2.4GHz频段的广泛使用，可能会出现多个设备同时使用相同频 道的情况，导致干扰。为了避免干扰，无线设备通常会在通信过程中自动选择一个可用的信 道，或者使用频率跳频技术。
2.4g工作原理
2.4GHz是指无线电频率范围在2.4千兆赫兹的无线通信技术。以下是2.4GHz工作的一般 原理：
1. 选择频段：2.4GHz频段是由无线电频谱管理机构分配的无线通信频段之一。这个频段 被分成多个信道，通常有11个或13个信道可供选择。
2. 调制方式：2.4GHz通信通常使用频移键控（FSK）或正交频分多址（OFDM）等调制 方式。这些调制方式将数字信号转换为无线信号，以便在无线传输中传送数据。
5. 距离和传输速率：2.4GHz信号的传输距离受到物理障碍和信号衰减的影响。通常， 2.4GHz设备的传输距离较短，通常在几十米到几百米之间。另外，2.4GHz频段的最大传输 速率通常较低，通常在几十兆比特每秒到几百兆比特每秒之间。
2.4g工作原理
总的来说，2.4GHz工作原理是通过在2.4GHz频段中传输无线信号来实现无线通信。设备 使用特定的调制方式和信道选择来进行数据传输，并受到距离和干扰等因素的影响。
2.4 GHz天线和滤波器的器件选择与设计因素考虑
2.4 GHz天线和滤波器的器件选择与设计因素考虑2.4 GHz是现代RF设计的最佳选择，可以通过提及一些知名品牌来证明：蓝牙，ZigBee，Wi-Fi和WLAN。
人们还可以将细胞应用投入混合物中。
显然，这种未经许可的频段允许各种手持式，移动式和固定式基站设计，这些设计可以点对点通信，也可以通过蜂窝或网状网络进行路由。
但是，人气带来了技术问题。
即使使用通道分段，一个标准的信号也可以踩到另一个标准信号并阻塞吞吐量。
幸运的是，频率分配，算法，时间切片和后退定时器等技术有助于让每个人分享乐队并一起玩得很好。
即便如此，实现最佳性能和满足可靠性目标需要卓越的天线设计，并密切关注相关组件，以保持一切谐振。
更重要的是，无论是平衡还是单端，发射增益和接收灵敏度取决于天线的物理特性及其辐射方向图。
本文将介绍2.4 GHz天线以及使其工作的耦合网络。
它研究了可在2.4 GHz ISM频段工作的商用单芯片天线。
它讨论了与使用单芯片天线相关的天线类型，RF分布模式以及范围和设计问题，而不是连接器安装的外部天线或PCB天线。
信号路径使天线按需运行的关键是天线的信号路径。
虽然大多数RF芯片具有良好的输出级，但仍可能需要匹配，滤波和分离，特别是如果单个天线用于多个通信标准。
因此，典型的RF 输出级仍然必须连接到单端，平衡或双工匹配网络（图1）。
图1 ：虽然RF芯片具有很多功能，但与天线的匹配仍然是工程师的责任，并且根据所使用的天线类型以及它是否是共享RF级而不同。
例如，使用蓝牙的应用程序。
您可以使用带通或低通滤波器组合的单端输出级将IC驱动器级布线和匹配到天线（图2A）。
更好的方法是通过平衡- 不平衡转换器和带通滤波器使用平衡差分驱动器级（图2B）。
图2A：单个- 结束连接可以利用较低成本的过滤器和匹配元素。
2.4Gwifi的频道信道20M40M的概念，区别
2.4Gwifi的频道信道20M40M的概念，区别单天线 : 20MHz max 65Mbps, 40MHz max 150Mbps双天线 : 20MHz max 130Mbps, 40MHz max 300Mbps40MHZ 实际上是⽤了两个频道， 20MHZ 实际上是⽤了1个频道。
20MHz对应的是65M带宽穿透性好传输距离远（100⽶左右）40MHz对应的是150M带宽穿透性差传输距离近（50⽶左右）可能某channel下20MHz, 就会⽤2.42-2.44GHz40MHz, 就会⽤2.41-2.45GHz2.4G频率因为⼲扰不能上40MHZ的话，需要改⼀下设置，在⾼级设置⾥⾯把20/40MHZ共存选项取消，就可以了。
20MHz和40MHz并存，如果是⼀般家⾥⽤的话就别开了，时常会有很多设备接⼊的话就开着，就是接⼊设备数量不稳定可以打开这⾥“带宽”指的是⽆线⽹卡连接⽆线路由器时的信道带宽，⽽不是⽆线⽹卡的传输速率，也不是 ISP 运营商提供的带宽。
信道带宽，是指限定了允许通过该信道的信号下限频率和上限频率，也就是限定了⼀个频率通带。
802.11n ⽀持 20MHz 和 20MHZ/40MHz 通道；以前的标准中（11a、11b 和 11g）使⽤的是 20MHZ 的带宽。
802.11n 标准⽀持 20MHz 和 40MHz 信道，其中 40MHz 信道将是最宽的信道，由两个邻近、遗留的 20MHz 频谱信道组成; 当然也可以只⽤ 20MHz 信道，这个是由具体的情况（⽆线⽹络标准）决定的。
当⽹络模式为 11b、 11g 和 11b/g 混合⽹络模式时，它只能使⽤ 20MHz 的信道带宽，当⽹络模式设置为 11b/g 混合模式时，信道带宽是不可以选择的，它只能使⽤ 20MHz 的信道带宽，当⽹络模式更改为 11b/g/n 混合⽹络模式时，它就可以同时使⽤ 20MHz 和 40MHz 信道带宽，。
2.4GHz5.8GHz WiFi 天线基础知识
2.4GHz5.8GHz WiFi 天线基础知识若你发现新购买的2.4GHz 或5.8GHz 设备没有提供你心目中预料的无线覆盖能力，这不一定表示设备有问题，或你放置的设备位置不对，超过九成的原因是你没有为设备配上合适的天线；即使你的WiFi 客户端能通过你家中的无线路由器上网，你有没有检查过实际的无线信号强度，如果信噪比(SNR) 过低，无线传输速度便不能达到54Mbps 或更高速度，当然无线干扰等亦会影响传输速度，但连基本的无线信号也搞不好，便不要期望能高速上网。
那么我们应选购那一类型的天线? 这不是三言两语可以解释清楚，选用合适天线其实是一门学问，我们必须从了解天线的基础常识开始，下面的文章会介绍天线的原理及一些天线参数，相信能协助你选择及安装合适的天线，从而加强无线系统的有效覆盖面及表现。
天线是一个无源体，即不需要提供电力或其它能源，它亦非功率放大器，不会把输入的无线信号放大，相反由于馈线及接头带来的信号衰减，发放的无线能量会比输入到天线接点的能量为少，其实天线只是担当一个方向性放大器的角色，使收发能量集中于空间的某个特定区域，改变能量的发放区域到需要的地方是天线的唯一目的，若把能量发放到一些没有无线设备的地方，或者把能量过度发放到某一个区域都是浪费，根据能量不变定律，把发放到一个方向能量加强即把其它区域的能量减少。
增益增益是一个通用的天线特性表示方法，它是指相对于以下两种理想标准收发模式在某一个区域的强度增益，理想标准收发模式一是以辐射体的能量从一个isotropic 天线发出( 如下图)，它是一个等方性辐射体，在空间中的任何方向放射出，所有方向都是0dB，根据此标准作为参考计算出来的增益单位为dBi，另一种理想标准收发模是基于一个自由空间半波长双极子放射出来的能量作为参考，计算出来的益单位为dBd，很明显后者的辐射体相对于前者的辐射体已存在增益，计算所得为2.16，即1 dBd = 2.16 dBi ，现时大多天线都采用dBi 为计算单位，2.4GHz 或5.8GHz 的典型增益由2 dBi 到26 dBi。
