proe转cad乱码解决方法

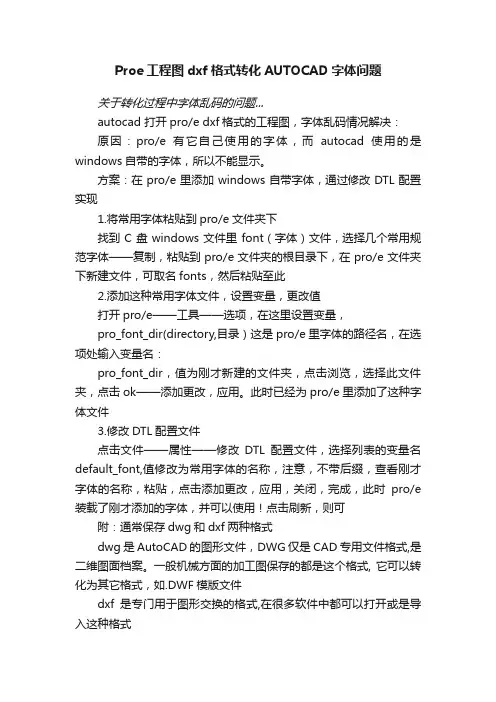

Proe工程图dxf格式转化AUTOCAD字体问题
Proe工程图dxf格式转化AUTOCAD字体问题
关于转化过程中字体乱码的问题...
autocad 打开pro/e dxf格式的工程图，字体乱码情况解决：
原因：pro/e有它自己使用的字体，而autocad使用的是windows自带的字体，所以不能显示。
方案：在pro/e里添加windows自带字体，通过修改DTL配置实现
1.将常用字体粘贴到pro/e文件夹下
找到C盘windows文件里font（字体）文件，选择几个常用规范字体——复制，粘贴到pro/e文件夹的根目录下，在pro/e文件夹下新建文件，可取名fonts，然后粘贴至此
2.添加这种常用字体文件，设置变量，更改值
打开pro/e——工具——选项，在这里设置变量，
pro_font_dir(directory,目录）这是pro/e里字体的路径名，在选项处输入变量名：
pro_font_dir，值为刚才新建的文件夹，点击浏览，选择此文件夹，点击ok——添加更改，应用。
此时已经为pro/e里添加了这种字体文件
3.修改DTL配置文件
点击文件——属性——修改DTL配置文件，选择列表的变量名default_font,值修改为常用字体的名称，注意，不带后缀，查看刚才字体的名称，粘贴，点击添加更改，应用，关闭，完成，此时pro/e 装载了刚才添加的字体，并可以使用！点击刷新，则可
附：通常保存dwg和dxf两种格式
dwg是AutoCAD的图形文件，DWG仅是CAD专用文件格式,是二维图面档案。
一般机械方面的加工图保存的都是这个格式, 它可以转化为其它格式，如.DWF模版文件
dxf是专门用于图形交换的格式,在很多软件中都可以打开或是导入这种格式。
PROE中转化CAD乱码解决方案
PROE转CAD问题的解决方法:比例,dxf乱码一般PROE转CAD有很多问题！这里给大家介绍解决方法！1，在CONFIG文件中设置：drawing_units =mm default_draw_scale =1:1解决比例问题2，要使工程图输出dwg或dxf文件不出现乱码，设置dxf_out_stroke_text为yes解决中文名不显示问题1，PROE中字体改为仿宋体（若没有winC:\WINDOWS\Fonts中仿宋体拷贝到proe安装字体目录2，在PROE工程图中使用T Fang Song-GB2312字体，转CAD是要转到R12版本的*.dxf格式文件。
在CAD打开时，文字样式设为T 仿宋GB2312打开就可以了3还有一种方法：在PROE中直接转存R12版本的*.DXF文件，在CAD 打开的话，文字样式选使用大字体，----gbcbig.shx就可以了.proe 虽然可以全出工程图但打印有时还是问题就是装了finprint也不能打印1:1的图，转cad乱码，网上说的那些优化字体本人也下过但是不知道为什么还是不行，那麽现在我自己有一种方法把C:\WINDOWS\Fonts里面的Romans字体考到proe的安装目录下的text的文件夹内然后把/绘图设定/里面的default_font设为Romans就可，转CAD后把里面的字改成Romans字就不乱码了，不过中文还要用其他了根据自己爱好或公司的标准设定。
具体方法：1.将pro/e的工程图文件输出成AutoCAD的*.dwg、*.dxf格式----能，方法是在pro/e的工程图中File>SaveaCopy>选择相应的DXF或DWG 格式.2.在pro/e的草绘器中输出autoCAD文件----不能3.将AutoCAD格式的文件输入到pro/e工程图文件中----能，方法是在pro/e的工程图中Insert>DatafromFile...>选择相应的*.dxf或*.dwg文件；4.在pro/e2000i2（2001040）版本中将pro/e的工程图文件输出成AutoCAD的*.dwg、*.dxf格式----能，方法是在pro/e的工程图中File>Export>Model>选择相应的DXF或DWG5.将AutoCAD格式的文件输入到pro/e工程图文件中----能，方法是在pro/e的工程图中File>Import>AppendtoModel...>选择相当的*.dxf或*.dwg文件6.将autoCAD文件输入到pro/e草绘器中----不能说明：AutoCAD（这里说的是2000中文版）使用的文件格式是：*.dwg、*.dxf，pro/e使用的工程图文件格式是：*.drw。
CAD图纸字体乱码如何解决
CAD图纸字体乱码如何解决
在CAD里面有时候会出现一种情况，那就是打开CAD图纸文字乱码。
那么大家知道CAD图纸字体乱码如何解决吗?下面是店铺整理的CAD图纸字体乱码如何解决的方法，希望能帮到大家!
CAD图纸字体乱码解决的方法
1、文字出现乱码是由于文字缺少对应的字体文件导致的。
2、针对文字修改其的字体即可显示。
点格式-文字样式，选择出现乱码的文字样式，选择电脑里面有的字体或者直接使用系统自带的宋体等常用字体。
知识拓展：安装CAD的方法步骤
1、标准字体就是一般我们装系统的时候直接装进WINDOWS里的FONT里了。
缺少什么标准字体直接下载或者拷贝WINDOWS里的FONT文件夹下的字体，粘贴到CAD安装目录下的FONT文件夹里就可以了。
2、大字体一般是用专用软件制作的,一般后缀是“.SHX”的，安装在CAD安装目录下的FONTS文件夹里，如果你的电脑里没有就下载一个直接拷贝到CAD安装目录下的FONTS文件夹里就可以了。
遇到已有字体需要覆盖的，直接覆盖就行了。
CAD出现乱码解决方法
有时候，我们接受外来的2D图纸打开后会出现问号的乱码。
出现了问号不知道意思难免会影响我们看图。
为什么会出现这种情况呢?这是因为软件系统里缺少了相应的文字，如果找到相对应的字体就不会这样的情况。
可在实际中，我们也不可能为了某个字体特意的在网上下载。
下面介绍几种方法来解决出现问号乱码的情况。
1.如下图是打开CAD软件后发现物料名称出现了乱码，双击这个有乱码的名称，此时会出
现编辑属性定义的对话框，在标记这一栏里可以看出物料名称是大镜上辅助横梁。
2.如果上面的方法双击后未出现对话框，可用另外一个方法。
单击有乱码的字体，按右键
选择特性或快捷特性，此时弹出特性对话框，在文字下面的标记里同样可以看到物料的名称。
3.在特性的对话中，也是文字下面里找到样式，可以通过改变系统默认的样式。
在样式右
侧的下拉框按顺序依次选择，然后观察字体出现的变化情况，直到不会出现乱码情况就可以了。
4.通过现有的文字字体进行格式刷，在绘图区窗口输入MT，按空格确认，随便输入一个
和乱码差不多大的文字。
然后以这个字体为标准,输入MA,按空格确认后，点击这个新字体，在点下有乱码的字体，此时原先有乱码的字体就不见了。
以上这几个方法就是怎么解决乱码的方法，不管采用什么方法，我们最终的结果就是不要出现乱码。
PROE5.0转AUTOCAD的两个实用小技巧
PROE5.0转AUTOCAD的两个实用小技巧
PROE转AUTOCAD的时候，经常遇到两种情况：1转入AUTOCAD的颜色为黄色和蓝色
2 PROE里面标注的尺寸转入AUTOCAD后不再同一个图层，这样修改字体和颜色比较麻烦。
解决办法：1在PROE转入AUTOCAD之前，在PROE工程图界面下将背景颜色设置为白色，“视图”——“显示设置”“系统颜色”——“布置”选择白底黑色。
2. 在层下新建立一个图层，起一个方便记忆的英文名字，比如CHICUN，这时候不要点确定（重要），过滤器设置为“尺寸”，然后框选全部标注尺寸，点确定。
然后保存副本选择DWG格式，AUTOCAD版本选择2000，在“图元”下选择“勾画全部字体”；在“杂项”下选择“作为块（必须的）”“排样和基于视图”；在“属性”下选择“层”将刚才新建立的英文图层CHICUN，在DWG一栏改为中文名称“标注层”，这样就可以在AUTOCAD中打开时有一个“标注层”，所有的尺寸都放置于该层下，然后修改文本样式和标注样式即可。
解决CAD图纸乱码问题的几种方法
解决CAD图纸乱码问题有时候我们在打开一些cad文件，字体在图中不显示，出现问号或乱码的情况。
这个问题，是dwg图创建者和使用者字体不一致造成的，只需要对字体稍加改动即可解决问题。
下面就大家介绍CAD中解决字体乱码的几种解决方法。
1、在打开过程中遇到字体选择对话框的时候，直接选择gbcbig.shx即可。
2、如果在图纸打开过程中没有弹出字体选择对话框，查看cad 命令提示行，一般里面会提示缺少那种字体。
去网上下载缺少的字体库放到cad安装目录下的字体库中（建议增加字体前把原来的字体库Fonts备份一份）。
关闭cad,重新打开图纸，看是否解决。
如果在cad安装目录下补充完所需的字体还是乱码则尝试将所下载的字体放到电脑的系统字库中（建议增加字体前把原来的字体库Fonts备份一份），关闭cad,重新打开图纸。
如图：要想平时避免大部分的乱码问题，基本做到一劳永逸，可以下载比较全的字体库，分别放到cad安装目录下和电脑系统下的字体库下。
3、还有一种情况，如果用天正画的图则应安装相应版本的天正软件。
一些乱码问题还可以通过下面方法解决4、在当前发生乱码的文档中，新输入若干字符，此时该字符显示为正常汉字。
此后，使用特性匹配工具(格式刷)，先将正常显示的文字选中，然后点击格式刷。
再来刷已变成乱码的字符，刷过后，文字就显示出来了。
此法优点是便于操作和理解，缺点是在有大量乱码的情况下效率较低。
但是，如果所有文字都在一个图层中，则可以将非文本图层关闭，用框选的方式特性匹配即可瞬间匹配所有文字。
5、在当前文档中，修改文字样式。
设置字体为txt.shx，大字体为gbcbig.shx。
完成后确认，回到绘图界面，如没有变化，使用regen重生成下看效果。
将文档关闭，重新打开，在打开过程中遇到字体选择对话框的时候，直接选择gbcbig.shx即可。
PROE转CAD设置
Proe工程图drw转dwg字体设置(经验谈）[attach]108790[/attach]你是不是遇到过这种情况：将drw转dwg时，字体出现乱码。
比如，直径符号不能显示或者在cad中一开始能显示直径符号，一但编辑之后（哪怕是移动一下尺寸）直径符号就没有了。
看过下面的内容之后我想这种问题就不会再让你烦恼（绝对是个人摸索出来的）Proe工程图drw转dwg一、设置proe字体库目录：打开proe软件------工具-------选项；在选项里输入：pro_font_dir将此路径指定到系统盘的字体库：C:\WINDOWS\Fonts[attach]108786[/attach]添加/更改------确定注：如果还想将drw的零件中的各图层都导出到dwg格式的文件中，只需在此将intf_out_layer选项的值设置为：part layer[attach]108787[/attach]这样就可以在cad中通过图层控制这些线的线型、线宽和颜色了二、设置proe工程图缺省字体样式：新建工程图-----文件菜单------绘图选项[attach]108789[/attach]在选项栏里输入：default_font将其值设置成：simfang[attach]108790[/attach]添加/更改------确定三、将drw导出dwg发布----dwg-----设置----属性----文体字体找到font，将其值设置为：fangsong_gb2312找到proe special chars 将其值设置为：gdt . shx[attach]108791[/attach]确定。
然后导出dwg，用cad打开导出的dwg格式图纸[attach]108792[/attach]最后，如果想在proe５.０中打印图纸，可以先将已绘好的图纸另存为pdf，这样proe软件会自动根据图纸大小自动调整纸张的大小，并且输出的线型和线宽也会符合已配制好的国标要求。
专治CAD乱码的方法 各种症状都能解决
专治CAD乱码的方法各种症状都能解决
由于近来CAD软件种类颇多，各大工程师使用的软件、字库、兼容性等都有着差别，所以在CAD图纸交流的时候乱码就必然出现了。
下面我们来看看下面的专治乱码方法。
1.保证你的CAD有汉字字体，先输入LIST命令，找到乱码文字，看其字体定
义，然后STYLE，将字体定义的大字体字体替换为你的汉字字体，乱码就现形了。
2、在CAD中，有时当我们打开一些图纸时，会出现大量无法显示文字的乱码，那是因为我们本地没有安装的对方设置的字体。
当然，我们可以去下载字体库，但是，通常这个库是很大的，会占用了大量的硬盘空间，而且不能保证库中一定有对方设置的字体。
3、打开对方CAD文件，发现其中显示大量“？？？？”和其他乱码；
4、不要急，点击“格式”，打开文字样式编辑器，在弹出的对话框中，点“新建”，建立一个新的文字样式，你可以命名为“123”（当然，其它什么名也行），点击字体名底下一个复选框“使用大字体”，这时，原本呈灰色的“字体样式”可以编辑，你选择一个叫“gbcbig.shx”的字体（当然你也可以试试选用其它的大字体，不过本人用了这么久，还是感觉这个字体好，呵呵^_^），至于字体大小嘛，你可以设置10（这个都没关系，到时可以再调嘛），点击“确定”完成设置。
5、返回到主界面，点击绘图栏上的A，在图中输入一行多行字体“ABVDEFG”这个字也是随便打几个字，当作一个介质一样。
点击“特性匹配”命令（如果不知该命令在哪，你可以在命令行中输入快捷键MA即可），点击我们设置的文字“ABCDEFG”，然后再点击那些个乱码，你会发现，他们全部显出原形了，至文字大小，你可以随时放大或缩小，直至你满意为止。
最后附上一个字库大全，大家可以来此下载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
proe转cad乱码之终极解决方法
本贴在网路上转载，马上拿来分享大家。
乾坤大挪移→→→proe转cad乱码之终极解决招数
1.把windows字体目录中的防宋体复制到proe的字体目录。
2.重启proe...以后做工程图时所用的字体都设为防宋体，（也可以将防宋体设为默认的字
体，后面有介绍）
这样转到cad后将不会再有乱码出现。
修改为默认字体的方法：
2007-10-24 07:28
值为字体的名称:
如：proe字体目录中的字体是dirdir.ttf，那么值就应该设为：dirdir (不带扩展名就行
了)
附件
2008-2-22 00:58
proe中,中文字体的使用
proe中,中文字体的使用
先在config里设置字体目录的位置
pro_font_dir C:\WINNT\Fonts,这样就可以使用windows的字体了,然后再设置工程图配置文件
里default_font选项,比如
default_font simfang,设的国标仿宋字体
下面我将xp下的字体名称和proe里的字体名称列出来哈大家看看有没有需要
FZSTK |方正舒体 proe中的名称为 FZSHuTi
FZYTK |方正姚体 proe中的名称为 FZYaoTi simfang |仿宋体 proe中的名称为 Fangsong_GB2312 simhei |黑体 proe中的名称为 simhei
STCAIYUN |华文彩云 proe中的名称为 STcaiyun
STFANGSO |华文仿宋 proe中的名称为 STfangsong
STXIHEI |华文细黑 proe中的名称为 STXihei
STXINWEI |华文新魏 proe中的名称为 STXinwei
STXINGKA |华文行楷 proe中的名称为 STXingkai
STZHONGS |华文中宋 proe中的名称为 STZhongsong simkai |楷体 proe中的名称为 KaiTi_GB2312 SIMLI |隶书 proe中的名称为 LiSu
SIMYOU |幼圆 proe中的名称为 YouYuan SURSONG |宋体-方正超大字符集 proe中的名称为 Simsun (Founder Extende)
第1列的名称是从xp下己经复制到proe的 text目录下后自动更改的字体名称
第2列是xp下的中文字体名称
第3列是在proe的草绘中的字体样式的名称
如何解决中文Pro/E工程图汉字转AutoCAD后乱码问题
来源：作者：发布时间：2007-08-24
ACAD中写中文转到中文版PROE的DRAWING中没任何问题。
但在中文版的PROE 中Pro/Drawing出好的工程图，例如标题栏、标注说明等用到中文，不知你发现没有，当你把它转成DWG后用AutoCAD打开后，你无论在ACAD中如何设中文字体，把它炸开（因文字由PROE转DWG时全成图块了），都无法正常显示PROE中的中文字体。
但有时又需要出一AutoCAD的DWG格式文件，怎么办呢？全部删掉重标？这样重复工作又浪费时间，其实可以通过下面办法实现：
转时先不要直接转成DWG格式，先转成DXF格式（这样在ACAD中文字就不会成为一个图块），再用AutoCAD打开这个DXF文件，这时此ACAD文件字体风格是纯英文字符，用Style指令(格式下文字样式SHX字体为txt.shx 使用大字体大字体为syfs.shx)来改变字体风格，采用BIG FONT，选一种较为合适的中文字体，然后应用，你会发现，PROE 中标的中文字全回复过来了。
经试验，SYFS.SHX字体与。
PROE的字体相差无几，这是一
位网友优化过的ACAD中文字体，建议用这种字体。
