水管规格尺寸对照表精品
一般管道常用标准尺寸对照表-格式已好-直接打印
水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
--把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
水管直径规格对照表
水管直径规格对照表水管直径规格对照表是一个有助于不同国家和地区之间对水管直径进行对比和对照的重要工具。
在建筑、工程和管道系统设计中，了解不同国家和地区所采用的水管直径规格对照表非常重要，以确保工程的顺利进行。
以下是水管直径规格对照表的相关参考内容：美国和加拿大：1/2 英寸相当于 12.7 毫米3/4 英寸相当于 19.05 毫米1 英寸相当于 25.4 毫米1-1/4 英寸相当于 31.75 毫米1-1/2 英寸相当于 38.1 毫米2 英寸相当于 50.8 毫米2-1/2 英寸相当于 63.5 毫米3 英寸相当于 76.2 毫米4 英寸相当于 101.6 毫米5 英寸相当于 127 毫米6 英寸相当于 152.4 毫米8 英寸相当于 203.2 毫米10 英寸相当于 254 毫米12 英寸相当于 304.8 毫米欧洲：16 毫米相当于 5/8 英寸25 毫米相当于 1 英寸32 毫米相当于 1-1/4 英寸40 毫米相当于 1-1/2 英寸50 毫米相当于 2 英寸63 毫米相当于 2-1/2 英寸75 毫米相当于 3 英寸90 毫米相当于 3-1/2 英寸110 毫米相当于 4 英寸160 毫米相当于 6 英寸200 毫米相当于 8 英寸250 毫米相当于 10 英寸315 毫米相当于 12 英寸澳大利亚和新西兰：20 毫米相当于 3/4 英寸25 毫米相当于 1 英寸32 毫米相当于 1-1/4 英寸40 毫米相当于 1-1/2 英寸50 毫米相当于 2 英寸65 毫米相当于 2-1/2 英寸80 毫米相当于 3 英寸100 毫米相当于 4 英寸125 毫米相当于 5 英寸150 毫米相当于 6 英寸200 毫米相当于 8 英寸250 毫米相当于 10 英寸300 毫米相当于 12 英寸以上是水管直径规格对照表的相关参考内容，适用于美国、加拿大、欧洲、澳大利亚和新西兰等国家和地区。
这个对照表可以帮助工程师和设计师更好地理解和比较不同地区所采用的水管直径规格，以确保设计和施工工作的准确性和一致性。
水管外径尺寸对照表
水管外径尺寸对照表钢管外径尺寸对照表：1、DN15：外径为21.3m/m。
2、DN20：外径为26.7m/m。
3、DN25：外径为33.4m/m。
4、DN32：外径为42.2m/m。
5、DN40：外径为48.3m/m。
6、DN50：外径为60.3m/m。
7、DN65：外径为76.1m/m。
8、DN80：外径为88.9m/m。
9、DN90：外径为101.6m/m。
10、DN100：外径为114.3m/m。
11、DN125：外径为139.7m/m。
12、DN150：外径为168.3m/m。
13、DN200：外径为219.1m/m。
14、DN250：外径为273.1m/m。
15、DN300：外径为323.9m/m。
16、DN350：外径为355.6m/m。
17、DN450：外径为457.2m/m。
钢管的外径是衡量管道的一个重要尺寸指标；它可以使用DN或外径单位m/m进行描述。
对于常规的钢管系统，平常常用的外径尺寸大小；有DN15-DN450，对应的外径尺寸为21.3m/m-457.2m/m。
通过这里记录的钢管外径尺寸对照表可以更加容易地了解所使用钢管的外径大小。
钢管外径不同尺寸时，其使用范围也有所不同；DN15 —— DN50可用于给排水系统用途；DN65 —— DN250可用于暖通空调系统、热水系统用途；DN300及DN350可用于空调冷凝水系统用途，DN450则用于加温和防冻水系统用途。
此外，外径是管道安装的基础尺寸；DN也是管件安装的基本标准；在管道装拆维修时，也要根据钢管准确的外径尺寸来选择合适的管件，以保证系统的运行效率；在购买钢管时，也要根据购买时的DN尺寸和外径尺寸来准确选择，以免买错尺寸影响系统的运【行性能。
//**本文内容总计705字**//。
管道直径及外径对照表
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
一般管道常用标准尺寸对照表格式已好直接打印
一般管道常用标准尺寸对照表格式已好直接打印 Revised by BLUE on the afternoon of December 12,2020.水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/81/43/81/25/83/47/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

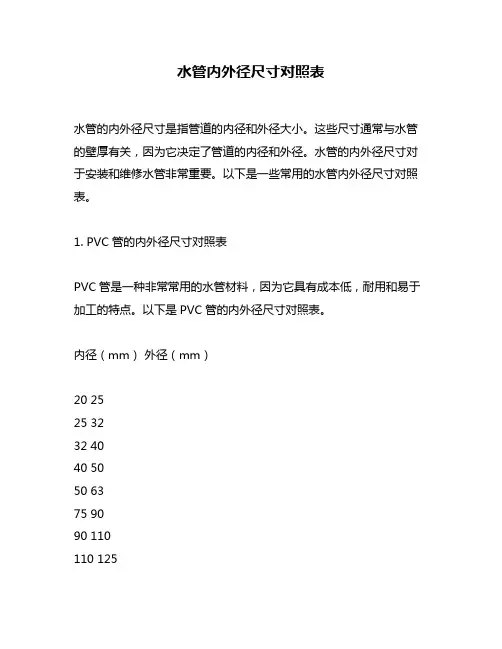

水管内外径尺寸对照表
水管内外径尺寸对照表
水管的内外径尺寸是指管道的内径和外径大小。
这些尺寸通常与水管的壁厚有关，因为它决定了管道的内径和外径。
水管的内外径尺寸对于安装和维修水管非常重要。
以下是一些常用的水管内外径尺寸对照表。
1. PVC管的内外径尺寸对照表
PVC管是一种非常常用的水管材料，因为它具有成本低，耐用和易于加工的特点。
以下是PVC管的内外径尺寸对照表。
内径（mm）外径（mm）
20 25
25 32
32 40
40 50
50 63
75 90
90 110
110 125
2. 铸铁管的内外径尺寸对照表
铸铁管是一种非常耐用的水管，通常用于供水系统和排水系统。
以下是铸铁管的内外径尺寸对照表。
内径（mm）外径（mm）
50 75
75 100
100 125
125 150
150 200
200 250
250 300
300 350
350 400
3. HDPE管的内外径尺寸对照表
HDPE管是一种高密度聚乙烯管，具有出色的耐化学性和耐腐蚀性。
以下是HDPE管的内外径尺寸对照表。
内径（mm）外径（mm）
20 25
25 32
32 40
40 50
50 63
75 90
90 110
110 125
以上是一些常见的水管内外径尺寸对照表。
不同类型的水管尺寸可能会有所不同，因此在进行安装和修理水管时，需要确定正确的尺寸以确保系统正常运行。
如果您对选择正确的管道尺寸有疑问，请咨询专业人员以获得帮助。
管道直径及外径对照表
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管。
水管接头直径尺寸规格表
水管接头直径尺寸规格表 1. 英制尺寸规格表：
1/2英寸（12.7毫米）。
3/4英寸（19.05毫米）。
1英寸（25.4毫米）。
1-1/4英寸（31.75毫米）。
1-1/2英寸（38.1毫米）。
2英寸（50.8毫米）。
2-1/2英寸（63.5毫米）。
3英寸（76.2毫米）。
4英寸（101.6毫米）。
5英寸（127毫米）。
6英寸（152.4毫米）。
2. 公制尺寸规格表： 16毫米。
20毫米。
25毫米。
32毫米。
40毫米。
50毫米。
63毫米。
75毫米。
90毫米。
110毫米。
160毫米。
需要注意的是，这只是一般常见的水管接头直径尺寸规格表，具体的尺寸还要根据实际需求和使用场景来确定。
在选择水管接头时，还需要考虑材料、连接方式、工作压力等因素。
建议在购买水管接头之前，与专业的供应商或咨询工程师进行沟通，以确保选择合适的尺寸规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水管尺寸规格对照
水管气管管道常用标准尺寸对照
把1英寸分成8等分；
1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,
更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"
如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：
有英制标准和国际标准两种。
三、材质：
材质就有很多，根据不同的需要。
1、塑料管：
有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：
镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
---------------------------------------------------------------------
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：
1/8英寸1/43/81/25/83/47/8
相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
英寸的表示是在右上角打上两撇，如1/2"
如DN25的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
各国自来水管尺寸明细表
管内径标称规格台湾CNS规格日本JIS规格国内DIN规格美国ANSI英国BS美标SCH80美标SCH40
mm inch管外径管厚度管外径管厚度管外径管厚度管外径管外径管外径管厚度管外径管厚度
103/8"18±±18±±16±
151/2"22±±22±±20±±±±±±
203/4"26±±26±±25±±±±±±
251"34±±32±±32±±±±±±
321+1/4"42±±38±±40±±±±±±
401+1/2"48±±48±±50±±±±±±
502"60±±60±±63±±±±±±
652+1/2"76±±76± 4..5±75±±±±±±
803"89±±89±±90±±±±±±
1004"114±±114±±110±±±±±±
1255"140±±140±±140±±
1506"165±±165±±160±10±±±±±
2008"216±±216±±225±12±±±±±
25010"267±±267±±250±±±±±±
30012"318±±318±±14±±±±±
35014"370±±
40016"420±±
45018"470±±
50020"520±±
60024"630±±。
