浅谈“点”在Auto CAD绘图中的重要性
浅谈“点”在Auto CAD绘图中的重要性
作者：邓云辉
来源：《中国科技纵横》2015年第12期
【摘要】随着计算机技术的多媒体技术的普及，计算机辅助设计Auto CAD目前较普遍的应用于职校的教学中，Auto CAD强大、精确、高效的绘图功能丰富了专业课的教学，现以“模具专业”的“天圆地方”模型造型为例，浅谈“点”在Auto CAD绘图中的应用，对AutoCAD软件一些使用技巧进行讨论，从而能够极大的提升CAD的制图效率。
【关键词】Auto CAD 三维绘图点天圆地方
随着计算机技术的多媒体技术的普及，CAD技术不断渗透到多专业的教学中，Auto CAD 强大、精确、高效的绘图功能使专业课的教学变得生动、形象并有趣味性，三维造型使“模型”由抽象变为形象，在构成图形的元素中，“点”是较小的实体元素，教学中容易忽略对它的认识和讲解，下面以“天圆地方”和“五角星”三维实体造型为例，认识“点”在Auto CAD绘图中的应用。
1 Auto CAD中“点”的绘制方式
（1）单点（S）和多点（P）。
命令起动：单击“绘图（D）→点（O）→单点（S）”
点可以作为捕捉对象的节点。
可以指定点的全部三维坐标。
如果省略 Z 坐标值，则假定为当前标高。
（2）定数等分。
命令起动：单击“绘图（D）→点（O）→定数等分（D）”
沿选定对象等间距放置点对象
（3）定距等分。
命令起动：单击“绘图（D）→点（O）→定数等分（M）
沿选定对象按指定间隔放置点对象，从最靠近用于选择对象的点的端点处开始放置。
2 “天圆地方”三维实体造型
“天圆地方”尺寸，如图1所示。
图 1 天圆地方尺寸
（1）作边长为200mm，中心坐标（0，0，0）和边长100mm，中心坐标（0，0，80）的四方形。
图 2 四方棱台图 3 阵列“放样”实体
（2）通过“放样”，做出四方棱台。
如图2所示。
（3）以上平面中心为圆心，边的中点A、C为端点做R50的圆弧，做过中点和顶点的线段AB和BC，在下平面顶点D绘“点”。
（4）以圆弧和直线AB、BC做一面域，用“放样”将“面域”和“点”做出一实体。
以四方台轴线为旋转轴线，三维环形阵列“放样”实体。
如图5中a图所示。
（5）用“布尔运算”将四个“放样”实体从四方台中减去，生成“天圆地方”实体造型。
如图4所示。
3 两种“天圆地方”造型的比较
（1）直接用“放样”生成“天圆地方”造型，做中心为（0，0，0）边长为200mm的四边形，圆心（0，0，80）直径100mm的圆形，通过“放样”生成的造型。
（2）做一标高60的剖切平面，将两个实体剖切，如图4中b图所示。
a “剪切”制作的“天圆地方”
b 直接“放样”制作的“天圆地方”
图 4 两种造型的剖切效果
（3）从图9中剖切生成的截面线中可看到，左边的造型由“点”逐渐过渡到“圆弧”，“直线”逐渐过渡到“点”；右边的造型由“直线”逐渐过渡到“圆弧”。
右边的造型是不符合“天圆地方”造型的要求。
4 结语
实体“点”和对象中的“夹点”是有区别的，实体“点”可看成横截面为“零”的对象进行“放样”操作，而对象中的“夹点”是没有这功能。
由于绘制了实体“点”，在三维造型中绘制锲形零件时精确、快速。
参考文献：
[1]崔兆华.AutoCAD2009机械绘图[M].江苏教育出版社，2009.10.
[2]邓云辉.AutoCAD基础及应用[M].重庆大学出版社，2012.09.。
浅谈在Auto CAD下如何能提高绘图速度
Ｃ ＡＤ 即 计 算 机 辅 助 设 计 与 制 图 ， 指 运 用 计 算 是 机 系 统 辅 助 一 项 设 计 的 建 立 、 改 、 析 或 优 化 的 过 修 分 程 。Ｃ ＡＤ 软 件 必 须 有 能 接 受 和 使 其 运 行 的 物 体 ， 即 硬 件 来 支 持 它 才 能 有 实 际 意 义 。 随 着 ＣＡ 技 术 的 Ｄ 不 断 发 展 ， 覆 盖 的 工 作 领 域 也 不 断 地 扩 大 ， 工 程 其 如 设 计 ＣＡＤ 项 目的 管 理 、 步 设 计 、 析 计 算 、 制 工 初 分 绘 程 、 计 优 化 等 。 ＣＡ 技 术 的 应 用 正 在 有 力 而 迅 速 统 Ｄ 地 改 变 着 传 统 的 工 程 设 计 方 法 和 设 计 生 产 的 管 理 模
关 键 词 ： Ａ ； 图 效 率 Ｃ Ｄ 绘 中 图 分 类 号 ： ３ １．２ ＴＰ ９ ７
文 献标 识 码 ： Ａ
文 章 编 号 ： ０ ７ ６ ２ （ ０ ６ ０ — ０ ８ — ０ １０ ～ ９ １２０ ）９ ０８ １ 长 了 或 是 画 短 一 类 的 事 ， 第 一 步 工 作 是 根 据 图 纸 你 的 需 要 Ｏｆｓｔ 应 该 有 的 图 素 。 成 基 本 图 样 。 第 ｆｅ 上 生 二 步 工 作 才 是 用 Ｔｒｍ 命 令 剪 切 掉 所 有 多 余 的 线 或 ｉ 弧 。 这 就 像 是 编 织 工 怍 ， 织 完 基 本 图 形 ， 后 的 工 编 最 作 是 修 剪 多 余 的 材 料 。 期 得 到 完 整 利 落 的 最 后 样 以
可 。 在 Ｓ ａｅ放 大 系 数 中 还 有 Ｒｅｅｅ ｃ ｃｌ ｆｆｎ ｅ选 项 。 理 合 利用 该选 项 你 可 以做 到 ： 用 绝 对 长 度 缩 放 实 体 。 使
AutoCAD中用好定点方法-提高绘图速度
AutoCAD中用好定点方法提高绘图速度引言：笔者从事AutoCAD教学十多年，用过很教材，看过很多参考书，大多的CAD 教学和参考书大体都是介绍命令的使用和一些绘图案例。
没有看到过一本书在定位点位置上作过一个全面的介绍，而定位点位置在绘图中是不可避免，也决定着绘图人员的绘图速度，我们AutoCAD教学工作中在实际的工作中也应该将这一点补充到教学中去。
笔者在这里权且作一个抛砖引玉。
关键词：AutoCAD 定位方法绘图速度我们在学习AutoCAD过程中，追求较高的绘图速度是我们的目标之一。
而AutoCAD 中，决定绘图速度的因素是多方面的：一、正确的绘图思路，一个绘图任务来了，首先要思考和分析大致的绘图过程和方法，决定先画什么、后画什么、如何画等。
二、设置好绘图环境，包括工作空间的设置、图层设置、对象特性的设置、各种标注样式文字样式的设置、状态栏上各种辅助绘图功能的设置等，有些可以保存在样板文件中，以便以后创建新图形用。
三、快速灵活熟练的调用绘图和编辑等命令，掌握一些命令的使用技巧。
调用命令的方法有很多种方法：如通过工具栏按钮、菜单命令、命令窗口输入命令、键盘快捷键功能键调用命令以及使用鼠标右键快捷菜单调用命令等。
上述诸多决定绘图速度的因素，都是比较常见和显而易见的。
而我们在绘图过程中，经常要指定点位置，来决定在哪儿绘制对象，或者在编辑对象时也要指定新的目标点位置。
所以在绘图过程中，用好指定点位置方法，也是一个决定绘图速度和效率的重要因素，掌握指定点位置方法，灵活指定点位置，对提高我们绘图效率和质量有重要意义。
这里主要对指定点位置的方法作一个简单的汇总和分析，对什么情况下用哪种方法指定点位置作一个简单探讨。
一、使用定点设备（如鼠标、绘图仪）在屏幕上直接拾取点。
这种方法指定点的特点是不需要精确定位，直接单击鼠标左键拾取，速度快。
一般用于在最初绘图时使用，因为在最初绘图时，在哪儿绘图，不需要精确定位。
《Auto_CAD自动绘图》课件
十六、Auto_CAD自动绘图的变化与发展
1
创新技术
Auto_CAD自动绘图会不断吸收并研发新
应用拓展
2
技术，提供更多符合行业需求的功能。
Auto_CAD自动绘图的应用领域会不断拓
展，如智能制造、数据分析等。
3
数据化服务
Auto_CAD自动绘图会更加侧重服务的有 效性，提供像云技术、数据分析服务等数 据化服务。
3
图形显示原理
Auto_CAD把数据集的内容从内存中读取出来并转换成屏幕上的点阵。
五、Auto_CAD自动绘图的核心技术
UI设计
三维可视化
Auto_CAD自动绘图具有简单明了、 易于使用的用户界面。
Auto_CAD自动绘图能够轻松实现 三维建模和展示，提供逼真的效 果图。
自动化
Auto_CAD自动绘图可以通过程序 化编程，实现自动化的绘图、修 改、数据处理等操作。
八、Auto_CAD自动绘图的应用案例
建筑设计
Auto_CAD自动绘图在建筑设计中可以快速制图 和修改，提高了工作效率和准确性。
室内设计
Auto_CAD自动绘图作为室内设计制图工具，可 以方便编辑和修改设计草图。
机械工程
Auto_CAD自动绘图在机械领域应用广泛，制作 各种零件和装配图。
景观规划
Auto_CAD自动绘图可绘制地形图、分析诸如覆 土和坡度的土地参数。
VR/AR技术
Auto_CAD能够将用户绘制的图形转换为VR/AR模 型，在VR/AR行业应用得更加广泛。
协同工作
Auto_CAD自动绘图可以设定多个用户同时一起 编辑同一张图纸，多人协同治理。
数字化建模
Auto_CAD自动绘图通过各种图形操作，能够快 速设计出【数字建筑】；
Auto CAD在工程测绘制图中应用
浅谈Auto CAD在工程测绘制图中的应用【摘要】:auto cad 作为一种强大的图形编辑系统，被广泛应用于工程测绘制图中，其通过数据的转换，最终将数据转入gis系统中，以实现数据的分析管理。
本文主要对提高auto cad制图效率的方法技巧以及auto cad与mapgis间数据的转换进行了简要的分析。
【关键词】：auto cad；mapgis；制图效率；转换中图分类号：p282.4文献标识码： a 文章编号：引言auto cad是一款优秀的计算机辅助设计绘图软件，也是目前世界上最受欢迎的制图软件之一。
因具有丰富的命令、强大的功能及人性化的用户界面，其在航空航天、机械、电子电气、土建及石油化工等工程设计领域中有着广泛的应用，并承担着极其重要的功能与任务。
从本质上讲，auto cad软件是一种工具，在使用过程中必然会涉及到效率的问题。
一、提高auto cad制图效率的方法技巧（1）定时保存绘制文档。
这是必须牢记并贯彻执行的首要准则。
相信很多设计者都遇到过因电脑死机或突然断电致使正绘制的图纸未能及时保存的情况，这不仅会影响设计者的设计灵感，还可能导致严重损失。
由此可见绘图过程中的定时保存之于制图者的重要性。
其实，任意一款auto cad软件都具有自动存储功能。
点击“工具→选项”，在弹出的“选项”对话框中找到“文件”选项卡，设置“自动保存路径”，然后在“打开和保存”选项卡里合理设置“自动保存”及保存时间间隔即可。
为保证系统资源的最佳化利用，一般设置5min为宜。
（2）准确选择并熟练应用命令快捷键。
对auto cad软件驾驭的熟练程度决定了绘图效率高低。
在auto cad中，对同一种操作而言，尽管有多个命令可以完成，但最便捷的只有一个。
而每一种操作的最便捷命令就需要在实践中不断积累并熟练掌握。
例如，绘制线段或直线，line、pline、xline、ray、mline等命令均可实现，而在这当中line命令最灵活也最常使用，故作为首选。
超级实用_AUTO_CAD_使用技巧及快捷键
AUTOCAD使用CAD画图的目的是什么。
我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。
而图纸，就是一种直观、准确、醒目、易于交流的表达形式。
所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。
有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。
清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。
一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。
除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。
图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。
准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。
制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。
我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。
只有做到这两点，才能够说绘图方面基本过关了。
图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。
能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。
清晰、准确、高效是CAD软件使用的三个基本点。
在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。
我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。

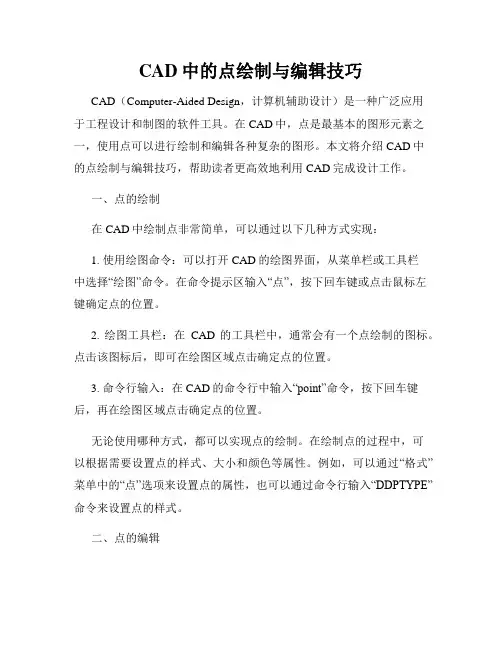

CAD中的点绘制与编辑技巧
