J2459示波器的使用
示波器使用方法
示波器使用方法示波器是一种用来观察和测量电信号波形的仪器，它在电子工程领域中有着广泛的应用。
正确的使用示波器可以帮助工程师快速准确地分析电路中的问题，提高工作效率。
下面将介绍示波器的基本使用方法，希望能对大家有所帮助。
首先，准备工作。
在使用示波器之前，需要确保示波器的电源已经连接并打开，同时调整好屏幕亮度和对比度，以便于观察波形。
另外，还需要准备好测试线和探头，确保它们的连接是正确的。
接下来，连接电路。
将示波器的探头连接到待测电路的信号源上，确保连接的稳固可靠。
在连接时要注意探头的接地线是否连接到了合适的地点，避免出现测量误差。
然后，调整示波器。
根据待测信号的频率和幅度范围，调整示波器的触发模式、水平和垂直灵敏度，以确保波形能够清晰地显示在屏幕上。
在调整过程中，可以利用示波器的自动设置功能来快速调整参数，然后再微调以满足实际需求。
接着，观察波形。
当示波器参数调整完成后，可以开始观察波形。
通过调整触发电平和触发边沿，可以使波形在屏幕上稳定显示。
此时，可以观察波形的周期、频率、幅度等特征，以判断电路工作是否正常。
最后，记录和分析。
在观察到波形后，可以通过示波器的截屏功能或者外部设备来记录波形，以备后续分析和比较。
同时，可以利用示波器的测量功能来获取波形的具体数值，进行进一步的分析和计算。
总结，通过以上步骤的操作，我们可以正确地使用示波器来观察和测量电信号波形。
在实际工程中，示波器是一种非常重要的测试仪器，掌握好示波器的使用方法对于工程师来说至关重要。
希望本文介绍的内容能够帮助大家更加熟练地使用示波器，提高工作效率，解决实际问题。
示波器的使用方法
示波器的使用方法示波器是一种广泛应用于电子领域的仪器，它可以用来观察和测量各种电信号的波形，是电子工程师和技术人员必备的工具之一。
在使用示波器时，正确的操作方法和技巧可以帮助我们更准确地观察和分析信号波形，提高工作效率。
下面将介绍示波器的基本使用方法，希望对大家有所帮助。
首先，准备工作。
在使用示波器之前，我们需要确认示波器的电源和线缆连接正常，同时检查被测信号的频率范围和幅度范围，以确保示波器的参数设置正确。
另外，还需要选择合适的探头，并将其正确连接到被测信号的输入端口上。
接着，调整示波器参数。
在开始观察信号波形之前，我们需要根据被测信号的特点，调整示波器的参数，包括水平扫描速度、垂直灵敏度、触发方式等。
通过调整这些参数，可以使信号波形在示波器屏幕上呈现出清晰的图像，便于我们进行观察和分析。
然后，观察信号波形。
当示波器参数设置完成后，我们可以开始观察被测信号的波形了。
在观察过程中，可以通过调整水平和垂直控制旋钮，对波形进行放大或缩小，以便更清晰地观察波形的细节。
同时，还可以利用示波器的光标功能，对波形的特定部分进行测量和分析。
最后，分析和记录数据。
在观察信号波形的过程中，我们可以根据波形的特点，对信号的频率、幅度、周期等进行分析和计算。
同时，还可以利用示波器的存储功能，将观察到的波形数据保存下来，以备日后参考和分析。
总之，示波器是一种非常重要的电子测量仪器，正确的使用方法可以帮助我们更准确地观察和分析各种电信号的波形。
希望通过本文的介绍，大家能对示波器的使用方法有所了解，能够在实际工作中更好地应用示波器，提高工作效率和准确性。
示波器的使用方法步骤
示波器的使用方法步骤示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信、医疗等领域。
正确地使用示波器可以帮助工程师快速准确地分析电路中的信号波形，从而提高工作效率。
本文将介绍示波器的使用方法步骤，帮助读者正确、高效地使用示波器。
1. 连接电源和信号源。
首先，将示波器的电源线插入交流电源插座，并打开示波器的电源开关。
接下来，将待测信号源的输出端与示波器的输入端连接，确保连接正确可靠。
2. 调整示波器控制面板。
在连接好电源和信号源后，需要调整示波器的控制面板，以便正确显示信号波形。
首先，调整示波器的触发模式和触发电平，使示波器能够稳定地显示待测信号的波形。
然后，根据待测信号的频率和幅度范围，选择合适的水平和垂直扫描速度，以确保波形能够完整、清晰地显示在示波器屏幕上。
3. 观察和分析波形。
调整好示波器的控制面板后，待测信号的波形将会显示在示波器的屏幕上。
此时，可以观察波形的形状、频率、幅度等特征，并进行相应的分析。
例如，可以通过测量峰峰值、周期、占空比等参数，对信号波形进行定量分析；也可以通过比较不同信号波形的相位、频谱等特征，进行信号处理和诊断。
4. 调整触发方式和触发电平。
在观察和分析波形的过程中，可能需要不断地调整示波器的触发方式和触发电平，以便更好地捕获和显示待测信号的波形。
例如，可以通过设置外部触发或者边沿触发，来捕获特定条件下的信号波形；也可以通过调整触发电平，使波形能够稳定地显示在屏幕上。
5. 记录和保存波形数据。
在对待测信号进行观察和分析的过程中，可能需要记录和保存波形数据，以便后续的分析和报告。
示波器通常具有数据存储和导出功能，可以将波形数据保存到内部存储器或者外部存储介质中，以备后续使用。
6. 断开连接和关闭示波器。
在使用示波器结束后，需要将待测信号源与示波器的连接断开，并关闭示波器的电源开关。
同时，还需要将示波器的控制面板恢复到初始状态，以便下次使用。
总结。
通过以上步骤，我们可以正确地使用示波器，观察和分析待测信号的波形，并记录保存波形数据。
示波器简易使用说明
示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。
下面是示波器的简易使用说明。
1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。
通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。
2.打开示波器：在接好电路后，打开示波器的电源开关。
等待示波器启动，并确保示波器显示屏亮起。
3.调整示波器设置：示波器的设置包括时间和幅度的测量。
通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。
-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。
可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。
一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。
-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。
可以通过旋转垂直灵敏度控制旋钮来调整幅度。
它控制着显示上下移动的波形的垂直高度。
- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。
触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。
如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。
-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。
4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。
5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。
-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。
通过按下自动测量按钮，示波器将自动计算并显示这些参数。
-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。
这对于需要长时间观察波形并进行比较分析的应用非常有用。
-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。
示波器使用及练习
练习使用示波器一、认识示波器的面板二、图是J2459型示波器的面板，其各旋钮开关的名称、作用应熟悉1.辉度调节旋钮——用来调节图像亮度2.聚焦调节旋钮3.辅助聚集旋钮——二者配合使用使图线线条清晰4.电源开关5.指示灯6.竖直位移旋钮7.水平位移旋钮——分别用来调节图像在竖直和水平方向的位置.8.Y增益旋钮9.X增益旋钮——分别用来调节图像在竖直和水平方向的辐度10.衰减调节旋钮—指加在偏转电极上的信号按开关上的倍率衰减.“∞”表示机内给竖直方向提供正弦变化的电压.11.扫描范围旋钮——用来改变扫描电压的频率范围，其中的“外X”表示扫描电压机外输入的扫描信号提供水平扫描.12.扫描微调旋钮——使扫描电压频率在选定范围内连续变化13.Y输入、X输入、地——对应方向的输入接线柱和公共接地接线柱14.交直流选择开关——“DC”表示直流，“AC”表示交流，“AC”只能通过交流信号，不能输入直流信号.15.同步极性开关解题技法一、调节旋钮的使用典例剖析例1如图中为示波器面板，屏上显示的是一亮度很低，线条较粗且模糊不清的波形.（1）若要增大显示波形的亮度，应调节_____（2）若要屏上波形线条变细且边缘清晰，应调节_______（3）若要将波形曲线调至屏中央，应调节_______与________旋钮.解析:辉度旋钮用于调节亮度，聚焦旋钮用来调节清晰度，若要图像平移可调节竖直位移（上下移动）和水平位移（左右移动）.答案:（1）辉度（或写为）（2）聚焦（或写为○）（3）竖直位移（或写为↓↑）水平位移（或写为←→）二、调节信号源典例剖析例2 如图所示，图甲为示波器上的面板，图乙为一信号源.（1）若要观测此信号源发出的如图丙所示的正弦交流信号，应将信号源的a端与示波器面板上的____接线柱相连，b端与接线柱相连.（2）若示波器显示屏上显示的波形如图丁所示，要使波形横向展宽，应调节___旋钮.（3）若将信号源改为一节干电池的直流电源，并已正确接入示波器，此时DC、AC开关应置于___________位置（填“DC”或“AC”）答案：（1）Y输入、地（2）X增益（3）DC1.如图所示的示波管，当两偏转电极XX′、YY′电压为零时，电子枪发射的电子经加速电压加速后会打在荧屏上的正中间（图示坐标的O点，其中x轴与XX′电场的场强方向重合，x轴正方向垂直于纸面指向纸内，y轴与YY′电场的场强方向重合）.若要电子打在图示坐标的第Ⅲ象限，则（）A.X、Y极接电源的正极，X′、Y′接电源的负极B.X、Y′极接电源的正极，X′、Y接电源的负极C.X′、Y极接电源的正极，X、Y′接电源的负极D.X′、Y′极接电源的正极，X、Y接电源的负极2.用示波器观察频率为900 Hz的正弦电压信号.把该信号接入示波器Y输入.①当屏幕上出现如图所示的波形时,应调节_____钮.如果正弦波的正负半周均超出了屏幕的范围,应调节_____钮或_____钮,或这两个钮配合使用,以使正弦波的整个波形出现在屏幕内.②如需要屏幕上正好出现一个完整的正弦波形,应将___钮置于____位置,然后调节___钮.3.某学生用示波器观察按正弦规律变化的电压图线时，他将扫描范围旋钮置于第一挡（10 Hz～100 Hz）.把衰减调节旋钮置于“”挡，把同步极性选择开关置于“+”位置，调节扫描微调旋钮，在屏上出现了如图甲所示的正弦曲线.后来他又进行了两步调节，使图像变成如图乙所示的曲线，这两步调节可能是（）A.将衰减调节旋钮换挡并调节标有“↓↑”的竖直位移旋钮B.将衰减调节旋钮换挡并调节Y增益旋钮C.调节扫描范围旋钮和调节Y增益旋钮D.将同步极性选择开关置于“-”位置并调节Y增益旋钮4.在“练习使用示波器”实验中，某同学将衰减调节旋钮置于最右边的“”挡，扫描范围旋钮置于“外X”挡，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图象可能是图中的_____.5.在“练习使用示波器”的实验中：（1）为观察亮斑在竖直方向上的偏移，应该将扫描范围旋钮置于“外X”挡，使亮斑位于屏的____，然后，应把“DC-AC”开关置于位置________，以给示波器输入一个直流电压.（2）为给示波器输入一个Y方向的直流电压（要求电压从零开始逐渐增加），请将下列器材与示波器连成正确的电路.（3）如果在示波器荧光屏上发现水平方向有一自左向右的移动图形，现要使它在水平方向出现一条直线的方法是（）A.逆时针旋转辉度调节旋钮B.调节扫描范围旋钮和扫描微调旋钮，减小扫描频率C.调节衰减旋钮D.调节扫描范围旋钮和扫描微调旋钮，增大扫描频率（4）若在示波器的“Y输入”和“地”之间加上如下图所示的电压，而扫描范围旋钮置于“外X”挡，则此时屏上应出现的情形是下图中的（）6.某同学在科技活动中，设计一个实验装置来研究弹簧振子的运动规律，其结构如图所示，当滑决A在光滑的水平杆上做简谐运动时，滑块A发生位移并带动P在光滑的电阻丝上运动从而在BC间输出电压信号，成为示波器的信息源.已知A的质量为m，弹簧劲度系数为k、自然长度为L0，电源电动势为E、内阻不计，光滑电阻丝的总长度为L，电阻分布均匀，D是电阻丝的中点，系统静止时滑片P在D点，当A做简谐运动时带动滑片P在电阻丝上运动.请回答下列问题：（1）当滑块A做简谐运动带动滑片P在光滑电阻丝上运动时，求出在B、C间得到的电压与滑块A相对于平衡位置位移x的关系式（设取位移向右为正）.（2）为了研究弹簧振子的运动规律，可以用示波器观察在B、C间得到的电压信号的变化规律，则B点需接__接______线柱，C点需接_______接线柱.这时“衰减”旋钮不能置于“_____”，“扫描范围”不能置于挡.若信号水平方向的幅度过小或过大，应该用_______旋钮进行调整，若信号过于偏向屏幕下方，应该用旋钮进行调整.7．示波器使用结束时应注意及时关机，关机的下列操作顺序正确的是()A．先断开电源开关，再将“辉度调节”旋钮逆时针转到底B．先断开电源开关，再将“辉度调节”旋钮顺时针转到底C．先将“辉度调节”旋钮逆时针转到底，再断开电源开关D．先将“辉度调节”旋钮顺时针转到底，再断开电源开关8．关于示波器上旋钮的功能，下列说法正确的是()A．“衰减”旋钮上的数字表示衰减的倍数，最右边表示无穷倍B．“扫描范围”上的数字表示扫描电压的频率，其中“外X”表示机内不提供扫描电压，而应从“X输入”和“地”之间输入扫描电压C．“DC”和“AC”旋钮分别表示从“Y输入”和“地”之间输入的信号是交流和直流D．“同步”旋钮的“＋”和“一”分别表示图象从正半周开始和从负半周开始9．示波管的结构中有两对互相垂直的偏转电极XX′和YY′，若在XX′上加上如下图甲所示的扫描电压，在YY′上加如图乙所示的信号电压，则在示波管荧光屏上看到的图形是下图中的()10．某同学练习使用示波器时，欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外X”挡．然后打开电源开关(指示灯亮)，过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现(示波器完好)．那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑()A．竖直位移旋钮B．水平位移旋钮C．聚焦调节旋钮D．辅助聚焦旋钮11．在观察正弦规律变化的电压图线时，将“扫描范围”旋钮置于第一挡(10～100 Hz)．把“衰减”旋钮置于“”挡，再调节“扫描微调”旋钮，屏上便出现完整的正弦曲线，如上图所示．则下列关于同步极性选择的说法正确的是()A．图甲是同步开关置于“－”的结果B．图甲是同步开关置于“＋”的结果C．图乙是同步开关置于“－”的结果D．图乙是同步开关置于“＋”的结果12．如右图所示，利用示波器观察亮斑在竖直方向的偏移时，下列做法正确的是()A．示波器的扫描范围应置于“外X”挡B．“DC”、“AC”开关应置于“DC”位置C．当亮斑如图乙所示在A位置时，将图中滑动变阻器滑动触头向左移动，则A点下移D．改变图甲电池的极性，图乙的亮斑将向下偏移13．利用示波器能够直接观察电信号随时间变化的情况，将如下图所示电路中的c、d两点分别接入示波器的“Y 输入”和“地”，对示波器进行调节后，荧光屏上出现的波形可能是图中的()1答案：D 2答案：①竖直位移↓↑衰减Y 增益②扫描范围1 k 档扫描微调 3答案：D 4.答案：B 5.（1）中心DC （2）电路图如下图（3）D （4）C6．答案：（1）当触点P 偏离平衡位置位移为x ，其到D 点的电阻为x R L，所以加在其两端的电压为B C E U x.L（2）B 点接示波器Y 输入，C 点接示波器的地接线柱.“”，“外X ”，“X 增益旋钮”，“竖直位移旋钮”.7【答案】 C 8【解析】 “”表示由机内提供竖直方向的正弦交流电压，故A 错；“DC ”是直接输入，“AC ”是通过电容输入，故C 错．9【答案】 C 10【答案】 AB 11【答案】 BC 12【答案】 ABD 13. 【答案】 C《示波器的奥秘》练习题I姓名 年级 日期1. 如图所示为示波管的示意图，要使屏上的光点P 向下偏移的距离增大，可以（ ）A ．增大加速电压U 1B ．减小加速电压U 1C ．增大偏转电压U 2D ．减小偏转电压U 22. 如图所示，三个质量相等,分别带正电、负电荷和不带电的粒子，从带电平行放置的极板的右侧中央以相同的水平速度0v 先后垂直极板间电场射入，分别落在下极板的A 、B 、C 处，则（ ） A ．三个粒子在电场中运动时间是相等的B ．A 处粒子带正电，B 处粒子不带电，C 处粒子带负电 C ．三个粒子带电场中的加速度C a ＞B a ＞A aD ．三个粒子到达正极板时的动能kAE ＞kB E ＞kC E3. 让原来静止的氢核H)(11、氘核H)(21和氚核H)(31的混合物通过同一加速电场相同电压加速后，这些核将具有()A. 相同的速度B. 相同的动能C. 相同的动量D. 以上都不相同4. 如图所示，在场强为E 的匀强电场中，一带电量为-q 的粒子的初速度v 0恰与电场线方向相同，则粒子在开始运动后，将( ) A ．沿电场线方向做匀加速运动 B ．沿电场线方向做变加速运动 C ．沿电场线方向做匀减速运动 D ．偏离电场线方向做曲线运动5. 在匀强电场中，有两个质量分别为m 和M ，带电量分别为q 和Q 的粒子（重力不计），从静止开始沿电场方向通过相同的距离，则两者的动能之比为( )A ．mM B ．Mm C ．qQ D ．Qq6. 一个质子(11H)和一个α粒子(42He)，开始时均静止在平行板电容器的正极板上，同时释放后，在到达负极板时( ) A ．电场力做功之比为1∶2 B ．它们的动能之比为2∶1C ．它们的速率之比为2∶4D ．它们运动的时间之比为1∶17. 在研究微观离子的运动时，经常用e Ｖ来作为能量的单位，有一个电子从静止经过电场加速后，获得了３.０×１０６e Ｖ的动能，则该电场的电势差是 V 。
大纲地区2014届高三物理复习能力提升：第13章 实验17 练习使用示波器 (Word版含解析).pdf

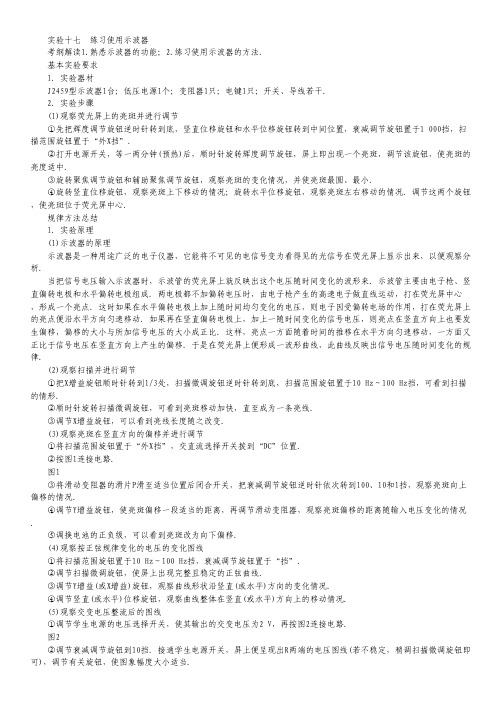

实验十七 练习使用示波器 考纲解读1.熟悉示波器的功能；2.练习使用示波器的方法． 基本实验要求 1．实验器材 J2459型示波器1台；低压电源1个；变阻器1只；电键1只；开关、导线若干． 2．实验步骤 (1)观察荧光屏上的亮斑并进行调节 ①先把辉度调节旋钮逆时针转到底，竖直位移旋钮和水平位移旋钮转到中间位置，衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外X挡”． ②打开电源开关，等一两分钟(预热)后，顺时针旋转辉度调节旋钮，屏上即出现一个亮斑，调节该旋钮，使亮斑的亮度适中． ③旋转聚焦调节旋钮和辅助聚焦调节旋钮，观察亮斑的变化情况，并使亮斑最圆、最小． ④旋转竖直位移旋钮，观察亮斑上下移动的情况；旋转水平位移旋钮，观察亮斑左右移动的情况．调节这两个旋钮，使亮斑位于荧光屏中心． 规律方法总结 1．实验原理 (1)示波器的原理 示波器是一种用途广泛的电子仪器，它能将不可见的电信号变为看得见的光信号在荧光屏上显示出来，以便观察分析． 当把信号电压输入示波器时，示波管的荧光屏上就反映出这个电压随时间变化的波形来．示波管主要由电子枪、竖直偏转电极和水平偏转电极组成．两电极都不加偏转电压时，由电子枪产生的高速电子做直线运动，打在荧光屏中心，形成一个亮点．这时如果在水平偏转电极上加上随时间均匀变化的电压，则电子因受偏转电场的作用，打在荧光屏上的亮点便沿水平方向匀速移动．如果再在竖直偏转电极上，加上一随时间变化的信号电压，则亮点在竖直方向上也要发生偏移，偏移的大小与所加信号电压的大小成正比．这样，亮点一方面随着时间的推移在水平方向匀速移动，一方面又正比于信号电压在竖直方向上产生的偏移．于是在荧光屏上便形成一波形曲线，此曲线反映出信号电压随时间变化的规律． (2)观察扫描并进行调节 ①把X增益旋钮顺时针转到1/3处，扫描微调旋钮逆时针转到底，扫描范围旋钮置于10 Hz～100 Hz挡，可看到扫描的情形． ②顺时针旋转扫描微调旋钮，可看到亮斑移动加快，直至成为一条亮线． ③调节X增益旋钮，可以看到亮线长度随之改变． (3)观察亮斑在竖直方向的偏移并进行调节 ①将扫描范围旋钮置于“外X挡”，交直流选择开关拨到“DC”位置． ②按图1连接电路． 图1 ③将滑动变阻器的滑片P滑至适当位置后闭合开关，把衰减调节旋钮逆时针依次转到100、10和1挡，观察亮斑向上偏移的情况． ④调节Y增益旋钮，使亮斑偏移一段适当的距离，再调节滑动变阻器，观察亮斑偏移的距离随输入电压变化的情况． ⑤调换电池的正负级，可以看到亮斑改为向下偏移． (4)观察按正弦规律变化的电压的变化图线 ①将扫描范围旋钮置于10 Hz～100 Hz挡，衰减调节旋钮置于“挡”． ②调节扫描微调旋钮，使屏上出现完整且稳定的正弦曲线． ③调节Y增益(或X增益)旋钮，观察曲线形状沿竖直(或水平)方向的变化情况． ④调节竖直(或水平)位移旋钮，观察曲线整体在竖直(或水平)方向上的移动情况． (5)观察交变电压整流后的图线 ①调节学生电源的电压选择开关，使其输出的交变电压为2 V，再按图2连接电路． 图2 ②调节衰减调节旋钮到10挡．接通学生电源开关，屏上便呈现出R两端的电压图线(若不稳定，稍调扫描微调旋钮即可)，调节有关旋钮，使图象幅度大小适当． 图3 ③断开学生电源开关，在A、B间串入二极管，如图3所示． ④接通学生电源开关，可看到经二极管整流后的电压的图线，把它与整流前的图线相比较． (6)关机 将辉度调节旋钮逆时针转到底，再断开电源开关． (2)示波器的面板(如实验原理图所示) 名称符号作用辉度调节旋钮调节图象的亮度聚焦调节旋钮和辅助聚焦调节旋钮两旋钮配合使用可使电子束会聚成一细束，在屏上出现小亮斑，使图象线条清晰电源开头接通或断开电源的开头指示灯电源接通时，指示灯明亮，再经1～2 min的预热，示波器便可工作竖直位移旋钮用来调节图象在竖直方向的位置水平位移旋钮用来调节图象在水平方向的位置Y增益旋钮 Y增益用来调节图象在竖直方向的幅度X增益旋钮 X增益用来调节图象在水平方向的幅度衰减调节旋钮衰减分1、10、100、1 000四挡，“1”挡不衰减，其余各挡分别可使加在竖直偏转电极上的信号电压衰减为原来的、、；最右边的“”挡不是衰减，而是由机内自行提供竖直方向的按正弦规律变化的交流电压，可用来观察正弦波形或检查示波器是否正确工作扫描范围旋钮扫描范围用来改变扫描电压的频率范围，有四个挡，左边第一挡是10 Hz～100Hz，向右旋转每升高一挡，扫描频率增大10倍．最右边是“外X”挡，使用这一挡时，机内不加扫描电压，水平方向的电压可以从外部输入扫描微调旋钮扫描微调使扫描电压频率在选定的范围内连续变化，顺时针旋转时频率增加“Y”输入、“X”输 入、“地”旋钮 处在底行中间位置，分别为竖直方向、水平方向的输入接线柱和公共的接地接线柱交直流选择开关 置于“DC”位置时，所加的信号电压是直接输入的；置于“AC”位置时，所加的信号电压是通过一个电容器输入的，可以让交流信号通过而隔断直流信号同步极性选择开关 同步置于“＋”位置时，扫描由被测信号正半周起同步，置于“－”位置时，扫描由负半周起同步2.注意事项 (1)示波器属热电子仪器，要避免频繁开机、关机，否则易损坏仪器．(2)如果发现波形受外界干扰，可将示波器外壳接地．(3)调节屏上亮斑(或图线)时要适中，但是不能过亮，否则容易损伤荧光屏．(4)“Y输入”电压不能太高，以免损坏仪器，在最大衰减时也不能超过400 V．(5)当“Y输入”接导线“悬空”时，容易出现干扰波形，应避免出现这种情况．(6)关机前先将辉度调节旋钮沿逆时针方向转到底，使亮度减到最小，然后再断开电源开关． 例1 用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如图4所示．经下列四组操作之一，可使该信号显示出两个完整的波形，且波形幅度增大，此组操作是________．(填选项前的字母) A．调整X增益旋钮和竖直位移旋钮 B．调整X增益旋钮和扫描微调旋钮 C．调整扫描微调旋钮和Y增益旋钮 D．调整水平位移旋钮和Y增益旋钮图4 解析 考查示波器的基本使用．使波形幅度增大应调整Y增益旋钮，排除A、B选项；使显示屏上显示波形的波长数增加，应调整扫描微调旋钮，排除D选项． 答案 C 例2 图5甲为示波器的面板，图乙为一信号源． 图5 (1)若要观测此信号源发出的正弦交流信号的波形，应将信号源的a端与示波器面板上的________接线柱相连，b端与________接线柱相连． (2)若示波器显示屏上显示的波形如图丙所示，要将波形上移，应调节__________旋钮；要使此波形横向展亮，应调节________旋钮；要使屏上能够显示3个完整的波形，应调节________旋钮． 解析 (1)信号源的a、b端，b端接地，故信号源的a端与示波器面板上的“Y输入”接线柱相连，b端与“地”接线柱相连． (2)若示波器所显示的输入波形如图丙所示，要将波形上移应调节面板上的“6”旋钮(即↓↑旋钮)；要使此波形横向展亮，应调节“X增益”旋钮；要使屏上能够显示3个完整的波形，应调节“扫描范围”和“扫描微调”旋钮． 答案 (1)Y输入 地 (2)6 X增益 扫描范围和扫描微调 例3 如图6甲所示，D为“6.3 V,0.15 A”的小灯泡，L为自感线圈，其自感系数较大，直流电阻RL与灯泡电阻相同，示波器输入耦合开关置于“DC”，Y衰减开关置于“1 000”，扫描频率旋到“10～100”，在接通S前，将水平扫描线调到荧光屏中央，如图乙中的a；接通S瞬间，扫描线先上跳到b又迅速回到c；切断S瞬间，扫描线先下跳到d又回到a，试用自感的知识解释上述现象并说明b、c、d距a的高度所表示的物理意义． 图6 解析 接通S瞬间灯泡D导通，而线圈L由于自感作用，电流近似为零．A、B两端电压为灯泡D的分压，且由A端输入正向电压，故扫描线先上跳到b点；当线圈L内电流增加并在短时间内稳定后，A、B两端电压即L和D并联后的分压变小，但仍为正向电压，这样扫描线又迅速回到c.切断S瞬间，L产生自感电动势对D供电，此时B点电势高于A点电势，A端输入负向电压，扫描线先跳到a的下面；当短时间内电流减小为零后，A、B两端电压为零，扫描线又由d跳到a. 答案 见解析 1．正确使用示波器的操作是( ) A．使用中辉度调节要合适，以避免损伤荧光屏 B．“同步”旋钮的“＋”“－”分别表示图象从正半周或者负半周开始 C．当光斑在荧光屏的左上角时，要使它在荧光屏的正中只要调节水平或竖直增益旋钮就行 D．当图象在荧光屏上慢慢移动时，应该调节扫描范围进而使图象稳定 答案 AB 解析 由示波器的使用要求可知，使用中调节图像的亮度要适中，太亮容易损伤荧光屏，“同步”旋钮的“＋”“－”分别表示图象从正半周或者负半周开始，要把光斑从屏的左上角调节到中央应该调节水平和竖直位移旋钮，当图象在屏上慢慢移动时，要使它稳定，要调节扫描频率，让图象稳定，故A、B正确． 2．在“练习使用示波器”实验中，某同学将衰减调节旋钮置于最右边的“”挡，扫描范围旋钮置于“外X”挡，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图象可能是下图中的( ) 答案 B 3．如果在示波器的荧光屏上出现一个亮点在水平方向自左向右移动的图象，现在要使它变成水平方向的一条亮线，调节的方法应该是( ) A．顺时针旋转辉度调节旋钮 B．调节衰减旋钮 C．调节扫描范围旋钮和扫描微调旋钮，增大扫描频率 D．调节Y增益旋钮 答案 C 解析 荧光屏上出现一个亮点在水平方向自左向右移动，说明扫描频率较低，如果要使它变成水平方向的一条亮线，应增大扫描频率． 4．某同学做“练习使用示波器”实验观察按正弦规律变化的电压图线时，在示波器荧屏上出现如图7(a)所示的图线，为了将图线调整为如图(b)所示的形状，他应采取的措施是( ) 图7 A．调节竖直位移旋钮，使整个图线向下移动 B．保持同步极性选择开关不动，仍置于“＋”位置 C．调节Y增益使图线的振幅增大 D．调节X增益使图线的横向幅度增大 答案 ABD 解析 当出现如题图(a)所示图线时，表明竖直位置没有调节好，要调节到像题图(b)那样，应该调节竖直位移和X增益，先调节竖直位移让图线到屏的中央，再调节X增益让图线水平方向放大，而不应该调节其他旋钮．故A、B、D正确． 5．如图8所示，当把衰减挡依次转到100、10和不衰减挡时，发现亮斑向上偏移．调节Y增益使亮斑偏移一段适当的距离，然后向左移动变阻器的滑片P时，发现亮斑________．调换电池的正负极，可以看到亮斑________． 图8 答案 向上偏移 向下偏移。
J2459示波器实验导学案
《J2459示波器》实验导学案
1. 请在下图中手绘出J2459型示波器面板的主要旋钮，并说明其作用。
2. 扫描范围旋钮的第一个档位为100HZ，它是指频率扫描范围为~ HZ。
如果输入信号是50HZ（市电信号），应如何调节扫描旋钮，才能在示波器上得到稳定的波形。
3. 在灵敏度实验中，示波器衰减旋钮最后一个档位为“”，表示的意义是
4. 在峰峰值实验中，扫描范围旋钮最后一个档位为“外X”，表示的意义是
5. 请分别指出下列三个图片的元件名称、作用。
6. 在下面的电路图中，请分析示波器上得到的是什么图形，表示的物理意义是什么？。
示波器的使用方法步骤
示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器，它可以用来观察和分析电子信号的波形，是电子工程师和技术人员必备的工具之一。
正确地使用示波器对于电子产品的设计、测试和维修至关重要。
下面将介绍示波器的使用方法步骤，希望能够帮助大家更好地掌握示波器的操作技巧。
1. 连接示波器。
首先，将示波器的电源线插入电源插座，然后将示波器的探头连接到待测试的电路上。
探头的接地线应连接到电路的接地点，而探头的信号线则连接到待测信号的输出端。
2. 调整示波器的控制参数。
接下来，我们需要调整示波器的控制参数，以便正确地显示待测信号的波形。
首先，调整示波器的时间/水平控制，使得波形能够在屏幕上完整显示；然后，调整示波器的电压/垂直控制，使得波形的振幅适当，不至于超出示波器的测量范围。
3. 观察波形。
当示波器的控制参数调整好之后，我们就可以开始观察待测信号的波形了。
通过示波器的屏幕，我们可以清晰地看到待测信号的周期、频率、幅值等信息，从而对待测信号进行分析和判断。
4. 测量波形参数。
除了观察波形外，示波器还可以用来测量波形的各种参数。
例如，我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数，从而更全面地了解待测信号的特性。
5. 调整触发方式。
在观察波形时，有时我们需要通过调整示波器的触发方式来获得更清晰的波形。
示波器的触发功能可以帮助我们锁定待测信号的特定部分，使得波形能够稳定地显示在屏幕上。
6. 存储和回放波形。
一些先进的示波器还具有存储和回放波形的功能，这对于分析复杂的信号非常有帮助。
通过示波器的存储功能，我们可以将待测信号的波形保存下来，并在需要时进行回放和分析。
7. 断开连接。
最后，在使用示波器结束后，我们需要将示波器与待测电路断开连接，并将示波器的探头和电源线妥善收纳。
同时，还需要关闭示波器的电源，以免造成不必要的能源浪费和安全隐患。
总结。
通过以上步骤，我们可以正确地使用示波器，并获取待测信号的波形和参数信息。
J2459示波器的使用
J2459示波器的使用首先，我们来了解一下J2459示波器的基本原理。
J2459示波器通过将待测信号作用于垂直输入端，同时通过扫描电路将时间作为水平轴，将信号幅度作为垂直轴，通过屏幕显示出信号的波形图。
示波器主要有两种类型：模拟示波器和数字示波器。
模拟示波器通过电子线路来实现信号的放大和显示，而数字示波器则使用数字技术来处理信号，并通过数字屏幕显示出波形图。
接下来，我们将介绍J2459示波器的使用步骤。
步骤一：连接示波器和被测对象。
首先，将被测信号源的输出端口与示波器的输入端口连接。
一般来说，示波器的输入端口是BNC型接口，需要使用合适的连接线进行连接。
如果被测信号是电压信号，可以将信号源的正负端口分别连接到示波器的两个输入端口。
步骤二：调节示波器的垂直和水平控制。
垂直控制主要是设置示波器的幅度和增益，以确保信号的波形在示波器屏幕上显示出来并且不失真。
通过旋转示波器的垂直控制旋钮，可以调节信号的幅度大小。
增益控制则可以调节示波器对信号的放大倍数，使信号能够适合示波器的输入范围。
水平控制主要是设置示波器屏幕上波形图的时间轴，以便更好地观察信号的变化情况。
通过旋转示波器的水平控制旋钮，可以调节时间轴的扫描速度。
步骤三：显示和测量信号。
当示波器连接和调节完成后，可以开始显示和测量信号了。
通过观察示波器屏幕上的波形图，可以直观地了解被测信号的变化情况。
示波器一般可以显示多个信号波形，可以通过调节示波器的显示模式来选择显示的信号。
测量信号的方法很多，常见的包括峰值测量、频率测量、时间测量等。
示波器一般配有一些测量功能，可以直接在屏幕上显示结果。
此外，示波器还可以通过建立触发条件，只显示满足触发条件的信号波形，以方便观察和分析。
接下来，我们将介绍J2459示波器的一些实际应用案例。
案例一：频率测量假设我们需要测量一个信号源的频率。
我们可以将信号源的输出端口连接到示波器的输入端口，并设置示波器的显示模式为频谱分析模式。
2.3示波器
J2459型示波器
一、示波器核心部分:
1.示波管，示波管由电子枪、偏转电极和荧光屏组成
电子枪发射电子束，电子束通过加速电场加速后
在偏转电极的作用下发生偏转．
2.示波管扫描原理
由电子枪发出的电子束穿过Y、X偏转板打在荧光屏上. 当Y偏转电极加上电压时，电子束的偏转角度和偏转位 移的大小随输入电压而变化，在荧光屏上产生的亮斑可 以沿竖直方向上下移动；当X偏转电极加上电压时，电 子束沿水平方向偏移. 如果这个电压是变化的，则电子 束造成的亮斑就沿水平方向移动，我们称之为“扫描”.
4．用示波器观察某交流信号时，在显示屏上显示出一个完整的波形，如 右图所示：经下列四组操作之一，使该信号显示出两个完整的波形，且波形 幅度增大．此组操作是________．(填选项前的字母) A．调整X增益旋钮和竖直位移旋钮 B．调整X增益旋钮和扫描微调旋钮 C．调整扫描微调旋钮和Y增益旋钮 D．调整水平位移旋钮和Y增益旋钮 解析： 考查示波器的基本使用．使波形幅度增大应调整Y增益旋钮，排除A、 B两项；使显示屏上显示波形的波长数增加，应调整扫描微调旋钮，C项正确． 答案： C
•ቤተ መጻሕፍቲ ባይዱ 描 周 期 与 信 号 周 •扫 描 周 期 等 于 信 号 期相等时. 周期的2倍时.
扫描频率设置不当产生的情况
图6（a）
图6（b）
•扫描电压频率远小于输入 信号频率的情况（这时可能 同步也可能不同步），波形 太密集。
•扫描频率大于信号频率时 ：信号一定不能同步 ，不 能显示出稳定的波形图象
2.观察扫描
3.观察正弦交流电压波形
【注意事项】
①使用时辉度要适中，不宜过亮，而且亮点 不能长期停留在一点，以免烧坏荧光屏． ②扳动面板旋钮或控制器要轻，当转到极限 位置时不要硬扳，以免损坏仪器． ③关机时，先将辉度旋钮反时针转到底，使 亮度最小，再断开电源开关．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J2459示波器的使用(一)目的1．了解示波器面板上各个开关、旋钮的名称和作用；2．初步学会示波器的使用方法。
(二)器材J2459型示波器1台；低压电源1台；变阻器1只；电键1只；导线若干。
(三)原理当信号电压输入示波器时，示波管的荧光屏上就反映出这个电压随时间变化的波形来。
示波管主要由电子枪、竖直偏转电极和水平偏转电极组成。
两电极都不加偏转电压时，由电子枪产生的高速电子做直线运动，打在荧光屏中心，形成一个亮点。
这时如果在水平偏转电极上加上随时间均匀变化的电压，则电子因受偏转电场的作用，打在荧光屏上的亮点便沿水平方向匀速移动。
如果再在竖直偏转电极上，加上一随时间变化的信号电压，则亮点在竖直方向上也要发生偏移，偏移的大小与所加信号电压的大小成正比。
这样，亮点一方面随着时间的推移在水平方向匀速移动，一方面又正比于信号电压在竖直方向上产生偏移。
于是在荧光屏上便形成一波形曲线，此曲线反映出信号电压随时间变化的规律。
(四)步骤1．熟悉J2459型示波器板上各旋钮的作用。
如图实15-1为J2459型示波器的面板，荧光屏右边最上端的是辉度调节旋钮，标以“”符号，用来调节光点和图像的亮度。
顺时针旋转旋钮时，亮度增加。
如图中①.第二个是聚焦调节“⊙”和辅助聚焦“○”，这两个旋钮配合着使用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清晰的图像。
如图中②和③.再下面是电源开关和指示灯，用后盖板上的电源插座接通电源后，把开关扳向“开”的位置，指示灯亮，经过一两分钟的预热，示波器就可以使用了。
荧光屏下边第一行左、右两端的旋钮是垂直位移“”和水平位移“”，分别用来调整图像在竖直方向和水平方向的位置。
如图中⑤和④.它们中间的两个旋钮是“Y增益”和“X增益”，分别用来调整图像在竖直方向和水平方向的幅度，顺时针旋转时，幅度连续增大。
中间一行左边的大旋钮是“衰减”，图实15-1它有1、10、100、1000四挡，最左边的“1”挡不衰减，其余各挡分别可使加在竖直偏转电极上的信号电压按上述倍数衰减，使图像在竖直方向的幅度依次减为前一挡的十分之一。
最右边的正弦符号挡不是衰减，而是由示波器内部自行提供竖直方向的按正弦规律变化的交流电压，可用来观察正弦波形或检查示波器是否正常工作。
中间一行右边的大旋钮是“扫描范围”，也有四挡，可以改变加在水平方向的扫描电压的频率范围，左边第一挡是10～100Hz，向右旋转每升高一挡，扫描频率都增大10倍，最右边的是“外X”挡，使用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入。
中间的小旋钮是“扫描微调”，用来调整水平方向的扫描频率，顺时针转动时频率连续增加。
底下一行中间的旋钮“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱。
左边的“DC、AC”是竖直方向输入信号的直流、交流选择开关。
置于“DC”位置时，所加的信号电压是直接输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，它可以让交流信号通过而隔断直流成分。
右边的“同步”也是一个选择开关。
置于“+”位置时，扫描由被测信号正半周起同步，置于“-”位置时，扫描由负半周起同步。
这个开关主要在测量较窄的脉冲信号时起作用，对于正弦波、方波等，无论扳到“+”或“-”，都能很好地同步，对测量没有影响。
2．练习使用示波器①把辉度旋钮反时针旋到底，垂直位移和水平位移旋钮转到中间位置，衰减旋钮置于最高挡，扫描旋钮置于“外X”挡。
②接通电源，打开电源开关。
经预热后，荧光屏上出现亮点。
调节辉度旋钮，使亮度适中。
③调节聚焦和辅助聚焦旋钮，观察亮点的大小变化，直至亮点最圆、最小时为止。
④旋转垂直位移和水平位移旋钮，观察亮点的上下移动和左右移动。
⑤把扫描范围旋钮旋至最低档，扫描微调旋钮反时针旋到底，把X增益旋钮顺时针旋到1/3处，观察亮点的水平方向的移动情况。
⑥顺时针旋转扫描微调旋钮，观察亮点的来回移动（随着扫描频率增大而加快，直至成为一条水平亮线）。
旋转X增益旋钮，观察亮线长度的变化。
⑦把扫描范围旋钮置于“外X”挡，交直流选择开关扳到“DC”，并使亮点位于荧光屏中心。
按图实18-2接好电路，输入一直流电压。
⑧移动变阻器的滑动片，改变输入电压的大小，图实15-2观察亮点的移动。
⑨将电池的正负极接线调换位置，重复步骤⑧。
⑩使Y增益旋钮顺时针旋到底，衰减旋钮置于“1”挡。
使变阻器的滑动片从最右端起向左滑动至某一位置，读取亮点偏移的格数。
此时亮点每偏移1格，表示输入电压改变50mV。
计算此时输入电压的大小。
如果衰减旋钮置于其他挡时，应将所得数值乘以相应的倍数。
(11)实验完毕后，把辉度旋钮反时针旋到底，然后关机，切断电源。
注意事项（1）亮度不要太大，光点不应长期停留在一点上，以免烧坏荧光屏（2）打开电源时，预热1－2分钟（3）输入电压不要太大。
以免损害仪器练习题1.本实验中，某同学欲按要求先在荧光屏上调出亮斑，为此，他进行了如下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1 000挡，扫描范围旋钮置于“外x”挡.然后打开电源开关（指示灯亮），过2 min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现（示波器完好）.那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑（）A.竖直位移旋钮B.水平位移旋钮C.聚焦调节旋钮Ｄ.辅助聚焦旋钮2.用示波器观察某电压信号时，发现屏上的图像不稳定.那么，怎样调节才能使图像稳定?3.欲使屏上出现一条竖直亮线，应怎样调节示波器?4．在《练习使用示波器》的实验中，关于竖直位移旋钮“↓↑”和Y增益旋钮的作用，下列说法中正确的是（）A．竖直位移旋钮用来调节图象在竖直方向的位置，Y增益旋钮调节图象在竖直方向的幅度B．竖直位移旋钮用来调节图象在竖直方向的幅度，Y增益旋钮调节图象在竖直方向的位置C．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的位置D．竖直位移旋钮和Y增益旋钮都是用来调节图象在竖直方向的幅度5．用示波器观察交流信号时，为了能在荧屏上呈现稳定的波形，必须满足的条件（）A．扫描电压的周期等于信号电压的周期B．扫描电压的周期是信号电压周期奇数倍C．扫描电压的周期是信号电压周期偶数倍D．扫描电压的周期是信号电压周期整数倍6．若在示波器的“Y输入”和“地”之间加上如图15-3所示的电压，而扫描范围旋钮置于“外X ”档，则此时屏上应出现的情形是下图乙中的（ ）7．某学生用示波器观察按正弦规律变化的电压图线时，他将扫描范围旋钮置于第一挡（10Hz ～100Hz ）。
把衰减调节旋钮置于“”挡，把同步极性选择开关置于“＋”位置，调节扫描微调旋钮，在屏上出现了如图实15-4甲所示的正弦曲线。
后来他又进行了两步调节，使图象变成如图乙所示的曲线，这两步调节可能是（ ）A ．将衰减调节旋钮换挡并调节标有“↓↑”的竖直位移旋钮B ．将衰减调节旋钮换挡并调节Y 增益旋钮C ．调节扫描范围旋钮和调节Y 增益旋钮D ．将同步极性选择开关置于“－”位置并调节Y 增益旋钮8．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图实15-5所示。
如果在荧光屏上P 点出现亮斑，那么示波管中的（ ）A ．极板X 应带正电B ．极板'X 应带正电C ．极板Y 应带正电D ．极板'Y 应带正电9. 如图实15-6所示，右图是示波器面板，左上图是一个信号源。
⑴若要观测此信号源发出的正弦交流信号的波形的应将信号源的a 端与示波器面板上的______接线柱相连，b 端_____接线柱相连。
⑵若示波器显示的输入波形如左下图所示，要将波形上移，应调节面板上的__________旋钮；要使此波形横向展宽，应调U t O A B C D 图实15-3图实15-4图实15-5a b 图实15-6节__________旋钮；要使屏上能够显示3个完整的波形，应调节_________旋钮。
10．如图实15-7所示，图中为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形。
（1）若要增大显示波形的亮度，应调节___________旋钮。
（2）若要屏上波形线条变细且边缘清晰，应调节___________旋钮。
（3）若要将波形曲线调至屏中央，应调节___________与___________旋钮。
参考答案：图实15-71. AB2.先将扫描范围旋钮置于合适挡位，再调节扫描微调旋钮.3.在屏上已出现亮线（或亮斑）的前提下，将扫描范围旋钮置于“外x”挡，衰减调节旋钮置于“∞”挡（若在其他挡位，也可从“Y输入”加一变化较快的电压）.4．A 5.D 6.C 7．BD 8. AC 9.⑴Y输入，地⑵6，X增益，扫描范围和扫描微调。
10．(1)辉度调节；（2）聚焦或辅助聚焦；（3）竖直位移旋钮；水平位移。
