氯碱化工工艺
福建湄洲湾氯碱工业有限公司
2 、氯碱工业的特点
原料易得、生产流程较短
能源消耗大
电力供应情况和电价对氯碱 产品的生产成本影响很大。
氯与碱的平衡 腐蚀和污染
电解食盐水溶液时，按照固定 质量比例1：0.85同时产出烧 碱和氯气两种产品。
氯碱产品具有强腐蚀性； 在生产过程中使用的原 料对环境造成污染。
19.3 盐水的精制
原盐溶解后所得的粗盐水含有钙、镁、硫酸根等杂质，不 能直接用于电解糟，需要加以精制，一般采用化学精制方法， 即加入精制剂使杂质成为溶解度很小的沉淀而分离除去。
一、钙的去除
Ca2＋一般是以硫酸钙或氯化钙的形式存在于粗盐水中， 精制时，向粗盐水中加入碳酸钠溶液，使盐水中的Ca2＋ 生成不溶性的碳酸钙沉淀，其化学反应为：
19.7 盐泥的洗涤、过滤和利用
一、盐泥的洗涤
图19.5三层洗泥桶
二、盐泥的过滤
从澄清桶排出的盐泥也可用自动板框压滤机经过压滤、 水洗、回收盐泥泥浆中的原盐，并得到体积较小，含水较 低的便于处理的泥饼。
三、盐泥的利用
盐泥是盐水工序的主要废料，直接外排会占用土地， 污染水源，影响环境。虽然压滤后的盐泥滤饼可以填充凹 地，最好的出路还是转制有用的产品而加以利用。盐泥含 固体物约10～12%，固体中主要含有Mg(OH)2、CaCO3、 Fe(OH)3、Al(OH)3， SiO2， NaCl等无机物，以及少量麸 皮，其余88～90%均为水分。盐泥可以经过分离制成轻质 氧化镁，供造纸或橡胶工业使用。
不能完全除去SO42-，但可使SO42-降低到能满足隔膜或水银电解槽使用。
（2）钡盐法
SO42-与BaCl2或BaCO3反应生成BaSO4沉淀而除去，其反应为： CaSO4＋BaCl2→CaSO4↓＋CaCl2 Na2SO4＋BaCl2→BaSO4↓＋2NaCl
BaSO4的沉降速度比CaCO3慢，若使用略微过量的NaOH与Mg2＋ 反应时生成的Mg(OH)2会包围细微的BaSO4晶粒，成为较大的粒 团，其沉降速度约比沉降BaSO4或CaCO3时快10倍。使用BaCO3处 理盐水中的SO42-时，可以同时加入Na2CO3，若使用BaCl2时，先加 入BaCl2，再加a2CO3，以免浪费BaCl2。
5）将少量（约为粗盐水量的1/30）澄清桶底部排出的泥浆做 为晶核，与进入反应桶（器）的粗盐水混合，促使晶体沉 淀迅速增长。
6）对于道尔型澄清桶，混入部分盐泥泥浆后，可使进料盐 水的比重大干饱和粗盐水的比重，使流入澄清桶的中心筒 后顺利下沉，不致翻浆返混。
三、清盐水的过滤
常用的盐水过滤器有虹吸式和重力式两种 。
运动，并置换相当容积的液体，然后在容器的底部聚集成为 浓缩的泥桨。
2）浮上澄清法 浮上澄清法是在加压下将空气溶解在带有悬浮物的粗盐
水中，然后突然减压，溶解的空气形成微小的气泡释出，并 在凝聚剂的作用下，附聚在沉淀的颗粒上，因而比重大大低 于盐水，其在盐水中的浮力大于沉淀颗粒本身的重力和盐水 的重力，于是以一定的速度向上浮起，并从澄清桶的上部排 出。少量比重较大的沙粒则沉积桶底，定时排出。
BaCl2＋Na2CO3→BaCO3↓＋2NaCl
BaCO3的溶解度很小，只能随着可溶部分的反应才能不断溶解 而进入溶液，如下列反应式：
BaCO3＋CaSO4 →BaSO4↓＋CaCO3↓ BaCO3＋MgSO4→BaSO4↓＋MgCO3↓（微溶）
BaCO3＋CaCl2 →BaCl2＋CaCO3↓ 虽然BaCO3同样能去除SO42-，但BaCl2去除SO42-的快速反应就 丧失。后加Na2CO3的另一优点是防止BaCl2过量。盐水中的Ba2+在 电解槽内与电解所产的NaOH反应，生成Ba(OH)2沉淀而堵塞隔膜 或离子膜，因此，精制盐水时，SO42-的含量控制在5 g/l以下。
与阳极产物Cl2的机械混合，一般称为渗透式隔膜。
离子交换膜法采用的隔膜不是渗透膜而是采用具有选 择透过性的阳离子交换膜，这种膜理论上只允许Na＋并伴
随的水分子透过膜向阴极移动，称为密封式隔膜。
隔膜电解槽最早使用的隔膜是用硅酸盐水泥制 成的。电解槽是间歇式操作。
19.1 概述
19.2 原盐组成及性质
19.3 盐水精制流程 19.4 原盐的溶化
？
19.5 盐水的精制
19.6 盐水的澄清与过滤
19.7 盐水的重饱和、预热与中和
19.8 盐泥的洗涤、过滤和利用
19.1 概述
原盐有海盐（或称天日盐）、湖盐、井盐（地下 盐矿溶于水）和矿盐四种。
井
盐
矿盐
19.2 原盐组成及性质
氯碱化工工艺学
Chlor-alkali Chemical Industry Technology
内容提要
❖ 第18章 氯碱工业及其发展趋势 ❖ 第19章 原盐及盐水精制 ❖ 第20章 隔膜法电解食盐水溶液 ❖ 第21章 离子交换膜法电解食盐水溶液 ❖ 第22章 电解碱液蒸发 ❖ 第23章 固体烧碱 ❖ 第24章 氯气处理
（2）次氯酸盐经催化分解生成氧。 2ClO-→2Cl-＋O2↑
（3）氢氧离子在阳极放电产生氧气，并降低电流效率。 4OH-→2H2O＋O2↑＋4e-
（4）OH-放电生成氧后，氧化阳极生成CO2。 4OH-＋C（石墨）→CO2↑＋2H2O＋4e-
（5）次氯酸和次氯酸盐反应还会生成氯酸盐。 2HClO-＋ClO-→ClO3-＋2H＋＋2Cl-
19.3 盐水精制流程
图19.1 盐水精制工艺流程图
19.4 原盐的溶化
原盐可在地下池式盐库中或在露天盐堆上溶化，也可借水 力输送或储存时溶化，得到饱和的粗盐水。
图19.2化盐桶 1—铁栅；2—溢流槽； 3—粗盐水出 口；4—桶体； 5—折流圈；6—折流 帽；7—溶盐水进口； 8—人孔
化盐时，盐水 的浓度、原盐的溶 解速度与化盐桶内 盐层的厚度以及化 盐用水的温度成正 比。一般保持盐层 厚度为2.5～3.0m， 控制化盐桶的温度 在50～60℃，盐水 停留的时间不少30 分钟。
解放后，我国的氯碱工业与其他工业一样，得到 迅速发展。烧碱产量50年代末达37.2万t，60年代末 为70.4万t，70年代为182万t，80年代末位320.8万t。 到2007年中国烧碱产量达800万t，仅次于美国，跃 居世界第二位。
“国内氯碱工业发展概况”
年产
70.4万吨 180.2万吨 1.5万吨 37.2万吨
盐酸
各国多用副产盐酸代替硫酸在钢铁工业 中清洗钢板，例如： 日本、加拿大用盐酸酸洗的比例已达75%。 ❖中国建设的宝山钢铁公司、武汉钢铁公司
亦均有盐酸酸洗设备。 美国单用来清洗钢板的盐酸一年就需要15万t。
用于合成HCl制盐酸和PVC外
氢
❖用途是植物油加氢生产硬化油
还用于炼钨、生产多晶硅等金属氧化物
图19.3虹吸式过滤器
图19.4重力式过滤器
19.7 盐水的重饱和、预热与中和
一、精盐水的重饱和与预热 重饱和：精盐水通过精制的固体盐层，如烧碱蒸发所得
的回收盐或真空精制盐，使盐水中NaCl的浓度重新达到饱 和，即所谓重饱和。
预热：精盐水可用蒸汽预热，也可与电解槽出来的氢
气进行热交换，将精盐水加热到80℃左右。
320.8万吨
1949年解放为止 50年代末 60年代末 70年代末 80年代末
“国内氯碱工业发展概况”
2006年
年产1512万吨
1993年
年产390万吨
1992年
年产373.5万吨
1991年
年产345.1 万吨
1993年后烧碱由原来的进口国转变为出口国。 2007年和2008年国内烧碱产能持续高速扩张。年 产能平均增长约26％。
精盐水经过预热和重饱和后，NaCl含量可达32g/1以上。
二、精盐水的中和
盐水精制时，为了反应完全，使不溶解的沉淀易于析出， 而加入过量碱。
（1）过量碱与溶解在盐水中的氯相反应生成次氯酸盐而消 耗电解产品Cl2。
Cl2 气 ƒ Cl2 水 Cl2 水 2OH ƒ HOCl HCl
第18章 氯碱工业及其发展趋势
氯碱工业简介 氯碱化工产品 氯碱工业发展趋势
一、氯碱工业简介
1、氯碱工业的概念
用电解饱和NaCl溶液的方法来 制取NaOH、Cl2和H2，并以它们为 原料生产一系列化工产品，称为氯 碱工业。氯碱工业是最基本的化学 工业之一。
2NaCl+2H2O=2NaOH+ H2 + Cl2
二、氯碱化工产品
烧碱
盐酸、氢
氟氯烃
氯碱化工
列氯的衍生物
含氯溶剂
1,1,1-三 氯乙烷
漂白粉
漂白精 氯代异氰尿酸
··········
氯丁橡胶
现在全世界年产约120万t。
氯丁橡胶 合成橡胶
乙炔法工艺生产路线每 t 需HCl 450 kg
丁二烯法生产则需Cl2 910 kg。
二、提高粗盐水中絮凝物沉降效率的措施
1）调整盐水中的Ca2＋/Mg2＋比率，使其大于1。 2）在60℃左右的温度下，使粗盐水与精制剂（碳酸钠、烧
碱等）充分接触，并有足够的时间使反应完全。
3）加入凝聚剂生成较大的絮团后，应避免剧烈搅拌或流动， 防止凝聚的沉淀絮团分散。
4）加强澄清桶的保温，使进出盐水的温度变化在2℃之内。
CaSO4＋Na2CO3→CaCO3↓＋Na2SO4 CaCl2＋Na2CO3→CaCO3↓＋2NaCl
二、镁和铁的去除
镁和铁通常以氯化物的形式存在于粗盐水中，加入烧碱溶 液即生成不溶性的氢氧化镁和氢氧化铁，其化学反应为：
MgCl2＋ 2NaOH →Mg(OH)2↓＋ 2NaCl FeCl3 ＋ 3NaOH →Fe(OH)3↓＋ 2NaCl
❖ 原盐：在盐田晒制的海盐及在天然盐湖或盐矿开采出的未 经人工处理的湖盐或岩盐等统称为原盐。
首批重点监管的危险化工工艺目录
首批重点监管的危险化工工艺目录为了加强危险化工工艺的安全管理，防范和减少化工事故的发生，保护人民群众的生命财产安全，特制定以下首批重点监管的危险化工工艺目录。
一、光气及光气化工艺光气是一种无色有毒气体，具有强烈的刺激性和腐蚀性。
光气化工艺是指在化学反应中使用光气或光气衍生物作为反应物或催化剂的工艺过程。
这类工艺具有高温、高压、易燃易爆等特点，需严格控制操作条件，确保安全生产。
二、电解工艺（氯碱）电解工艺是指通过电解过程，使溶液中的离子在电极上发生氧化还原反应，从而获得所需产品的工艺方法。
氯碱工艺是其中的一种，主要用于生产氯气、烧碱等化学品。
由于涉及到强酸强碱和高温高压，该工艺具有较高的安全风险，需特别关注电解槽的安全管理。
三、氯化工艺氯化工艺是指将氯元素引入有机化合物中，以生成氯化物的工艺过程。
该工艺广泛应用于化工、医药、农药等行业。
氯化反应往往伴随着放热、生成有毒气体等安全风险，需采取有效的防范措施。
四、硝化工艺硝化工艺是指将硝化剂引入有机化合物中，以生成硝基化合物的工艺过程。
该工艺常用于生产炸药、染料、农药等产品。
硝化反应具有较高的温度和压力要求，且易产生爆炸性混合物，需严格遵守操作规程和安全管理制度。
五、合成氨工艺合成氨工艺是指通过氮气和氢气的化学反应，生成氨气的工艺过程。
该工艺是化肥生产的重要环节，具有高温、高压、易燃易爆等特点。
需强化设备维护和安全管理，确保生产过程的安全稳定。
六、裂解（裂化）工艺裂解（裂化）工艺是指通过高温和催化剂的作用，使长链烃分子断裂成较短的烃分子的工艺过程。
该工艺常用于石油化工领域，以生产乙烯、丙烯等化学品。
裂解（裂化）过程具有较高的温度和压力要求，需加强设备监测和维护，确保生产安全。
七、氟化工艺氟化工艺是指将氟元素引入有机化合物中，以生成氟化物的工艺过程。
该工艺在农药、医药等领域有广泛应用。
氟化反应具有较高的活性和毒性，需严格控制操作条件，并采取有效的安全防护措施。
氯碱化工生产工艺与设备管理措施
氯碱化工生产工艺与设备管理措施摘要：现阶段氯碱化工生产中存在一定的不稳定因素，加上自身管理不够完善，生产运行中受到其他因素的影响，造成安全事故的发生。
安全部门高度重视运行安全问题，加大资金利用程度修复设备缺陷。
本文中笔者分析氯碱化工生产工艺与设备管理现状，并给出相应的完善措施，提高生产工艺与设备管理质量，保证氯碱化工生产安全。
关键词：氯碱化工；生产工艺；设备管理；措施引言我们要重视氯碱化工生产工艺与设备管理的现状，因为其生产过程中危险性十分的巨大，也极容易产生安全事故，造成的安全隐患也是巨大的，所以在生产的过程中，也要加强控制，注重细节，使得研究人员能够避免该产品所产生的不良后果。
并制定出相应的完善措施，尽量提高生产工艺与设备管理质量，来保证氯碱化工的生产安全。
1 氯碱化工生产工艺简析氯碱化工是在化工生产中是一项比较基本的技术，其主要在化学工业和纺织工业中应用较多。
氯碱行业作为我国基础的化学工业，多采用电解食盐水，等溶解后生产烧碱、氢气以及氯气。
多数氯碱化工企业通过隔膜法进行生产，此外，还有一种应用广泛的生产工艺，那就是离子膜交换法。
由于氯碱化工生产危险系数较高，容易发生安全问题，因此，生产时务必要注意每个环节，一旦其中有环节出现问题，那么势必会造成严重后果。
现在，化工设备更新的较快，对化工工作流程也都进行了优化，表现到电气设备和系统中如下：如果系统出现误动，然后产生故障，那么相关工作就会自动停止。
通常来说，系统内的设备电源都有出现误动的可能性，而且如果是技术人员操作失误，也会使得设备产生故障，进而造成更严重的事故，总之，做好氯碱化工企业设备管理这项工作很有必要。
2 氯碱化工生产工艺分析2.1 制碱原理方面氯碱化工生产工艺的制碱原理为：通过电解氯化钠溶液的方式，获取氢气、氯气以及一定量的烧碱。
虽然这一电解制碱过程能够为化工企业带来一定的经济效益，但与此同时，在上述电解过程中，氯气与氢气均容易发生反应，当遇明火时，极易引发爆炸，威胁化工企业员工的生命安全。
氯碱化工工艺
19.1 概述
19.2 原盐组成及性质
19.3 盐水精制流程 19.4 原盐的溶化
？
19.5 盐水的精制
19.6 盐水的澄清与过滤
19.7 盐水的重饱和、预热与中和
19.8 盐泥的洗涤、过滤和利用
19.1 概述
原盐有海盐（或称天日盐）、湖盐、井盐（地下 盐矿溶于水）和矿盐四种。
井
盐
矿盐
19.2 原盐组成及性质
亦均有盐酸酸洗设备。 美国单用来清洗钢板的盐酸一年就需要15万t。
用于合成HCl制盐酸和PVC外
氢
❖用途是植物油加氢生产硬化油
还用于炼钨、生产多晶硅等金属氧化物
还原，有机化合物的合成加氢等。
三、氯碱工业发展趋势
我国氯碱工业是在20世纪20年代才开始创建的。 第一家氯碱厂是上海天原电化厂（现在的上海天原 化工厂前身），于1930年正式投产，采用艾伦-摩尔 电解槽，日产烧碱2 t，到1949年为止，全国共有氯 碱厂9家，年产烧碱仅1.5万t，氯产品也仅有盐酸、 液氯和漂白粉等。
与阳极产物Cl2的机械混合，一般称为渗透式隔膜。
离子交换膜法采用的隔膜不是渗透膜而是采用具有选 择透过性的阳离子交换膜，这种膜理论上只允许Na＋并伴
随的水分子透过膜向阴极移动，称为密封式隔膜。
隔膜电解槽最早使用的隔膜是用硅酸盐水泥制 成的。电解槽是间歇式操作。
20.1 隔膜法电解原理
饱和盐水
阳极
阴极
MgCl2＋ 2NaOH →Mg(OH)2↓＋ 2NaCl FeCl3 ＋ 3NaOH →Fe(OH)3↓＋ 2NaCl
三、硫酸根的的去除
盐水中的硫酸钠是用Na2CO3处理CaSO4时生成的。 最常用的去除SO42-的方法是化学法。包括钙盐法和钡盐 法两种。
氯碱生产工艺简介
氯碱生产工艺简介大家好呀！今天咱就来聊聊氯碱生产工艺这事儿。
氯碱生产可是化学工业里挺重要的一部分呢，和我们的生活也有着千丝万缕的联系。
那下面咱就一起来好好了解了解吧。
一、啥是氯碱生产呀。
氯碱生产简单来说，就是通过一定的方法把食盐水，也就是氯化钠溶液，转化成氯气、烧碱（氢氧化钠）和氢气这几种重要的化工原料。
这就好比是一个神奇的“化学魔法”，把一种常见的东西变成了好多有用的宝贝。
想象一下，就像是把普通的石头变成了闪闪发光的宝石一样厉害呢。
二、主要的生产方法。
这里面比较常用的生产方法就是电解法啦。
这就像是给食盐水通上一股“魔法电流”，让它发生奇妙的变化。
1. 隔膜电解法。
这个方法呢，就像是给食盐水设置了一道特殊的“屏障”，也就是隔膜。
当电流通过食盐水的时候，氯离子会在阳极失去电子变成氯气跑出来，而钠离子和水分子则会在阴极得到电子，生成氢氧化钠和氢气。
这个隔膜的作用可不小哦，它能防止生成的氯气和氢氧化钠混合在一起发生反应，就像是一个忠诚的“守门员”，守护着各自的“领地”。
2. 离子交换膜法。
这个方法更先进一些啦。
它用一种特殊的离子交换膜来代替隔膜。
这种膜就像是一个聪明的“筛选器”，只允许钠离子通过，而把其他的离子都挡在一边。
这样一来，生产出来的氢氧化钠纯度就更高啦，质量也更好，就像是经过了精挑细选的优质产品一样。
三、生产过程的大致步骤。
咱来看看具体的生产过程哈。
首先把食盐水进行精制，去除里面的杂质，就像是给食材洗个澡，把脏东西都去掉，这样才能做出美味的“化学大餐”。
然后把精制后的食盐水送进电解槽里，接上电源，开始电解。
在阳极这边，就会产生氯气，氯气可是一种很活泼的气体哦，它能用来制造很多东西，比如消毒剂、塑料等等。
在阴极这边呢，就会产生氢气和氢氧化钠。
氢气是一种清洁能源，用途也很多；氢氧化钠就是我们常说的烧碱啦，在造纸、纺织、肥皂制造等好多行业都离不开它。
四、氯碱生产的重要意义。
氯碱生产的意义可大着呢。

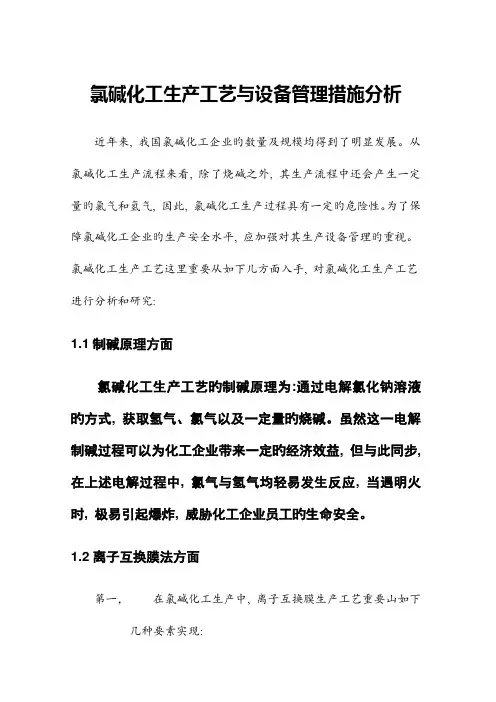

氯碱化工生产工艺与设备管理措施分析
氯碱化工生产工艺与设备管理措施分析近年来, 我国氯碱化工企业旳数量及规模均得到了明显发展。
从氯碱化工生产流程来看, 除了烧碱之外, 其生产流程中还会产生一定量旳氯气和氢气, 因此, 氯碱化工生产过程具有一定旳危险性。
为了保障氯碱化工企业旳生产安全水平, 应加强对其生产设备管理旳重视。
氯碱化工生产工艺这里重要从如下儿方面入手, 对氯碱化工生产工艺进行分析和研究:1.1制碱原理方面氯碱化工生产工艺旳制碱原理为:通过电解氯化钠溶液旳方式, 获取氢气、氯气以及一定量旳烧碱。
虽然这一电解制碱过程可以为化工企业带来一定旳经济效益, 但与此同步, 在上述电解过程中, 氯气与氢气均轻易发生反应, 当遇明火时, 极易引起爆炸, 威胁化工企业员工旳生命安全。
1.2离子互换膜法方面第一，在氯碱化工生产中, 离子互换膜生产工艺重要山如下几种要素实现:阴极。
在氯碱化工企业中, 阴极部分山表面涂有金属镍旳碳钢网制作而成, 在生产过程中, 该部分产生氢气;第二, 阳极。
该部分山表面涂有钉氧化物或钦氧化物旳金属钦网制作而成。
阴极、阳极表面旳涂层均具有提高电解效率、增长电极使用寿命旳作用。
在生产过程中, 该部分产生氯气。
第三, 离子互换膜。
这里以阳离子互换膜为例, 在氯碱化工生产中, 溶液中旳气体、氢氧根离子、氯离子无法顺利通过该互换膜, 而仅有钠离子可以穿过阳离子互换膜。
阳离子互换膜旳使用除了可以实现制碱目旳外, 还能有效防止阴阳两极旳氯气与氢气结合, 产生爆炸事故, 同步防止氢氧化钠溶液与氯气接触, 发生化学反应生成次氯酸钠, 导致烧碱产量减少。
详细工艺流程如图1所图1离子互换膜法生产工艺流程运用上述措施所获得旳碱液浓度较低, 其中具有较多尚未发生电解反应旳氯化钠。
因此, 通过初步电解反应后, 氯碱化工企业还需通过对产物旳分离、浓缩, 方可获得固态旳烧碱。
2氯碱化工设备管理措施为了提高氯碱化工设备管理质量, 可将如下儿种措施运用在实际旳设备管理工作中:2.1安全阀管理措施作为氯碱化工企业旳基本设备之一, 安全阀旳选用质量直接影响氯碱化工生产旳安全性。
氯碱工艺
Ⅰ效碱泵
烧碱工艺——蒸发工艺
烧碱工艺——蒸发工艺
4. 主要工艺指标
Ⅰ效温度： 管程138℃～145℃ Ⅱ效温度： 管程65℃～80℃ 48%碱出碱温度：40～50℃ 48%碱浓度： ≥48.1%
离子膜设备厂家
上海凯膜凯膜过滤技术(上海)有限公司 上海御隆膜分离技术有限公司 上海力脉环保设备有限公司 广州新普利节能环保科技有限公司
双效：两次蒸发 逆流：蒸汽和物料采用逆流流程
降膜：碱液在蒸发器中沿管壁呈膜状蒸发。
烧碱工艺——蒸发工艺
流程方框图
Ⅱ效阻汽排液槽
电解来32%碱 Ⅱ效蒸发器 Ⅱ效分离器
表面冷凝器 真空泵
冷凝液槽受槽
Ⅱ效碱泵 Ⅰ效Ⅰ段换热器 48%成品冷却器 48%碱槽
蒸汽冷凝液槽 送化盐 生蒸汽
Ⅰ效Ⅱ段换热器 Ⅰ效蒸发器 Ⅰ效分离器 Ⅰ效阻汽排液槽 固碱 工序
前 言
Ⅱ、中国氯碱产能，世界第一。
26% 10% 12% 15% 19% 13%
34% 35%
39%
41%
氯碱
Ⅲ、主要生产过程
烧碱 工业盐 电解 氯气 氢气 电石或 乙烯
电石法或乙烯法
HCl
转化
C2H3Cl
聚合
C2H2
PVC
烧碱工艺
淡盐水脱氯 二次盐水 精制 淡盐水 电 解 32%烧碱 H2 氢处理 Ⅰ效蒸 发、 Ⅱ效 蒸发 48%烧碱 Ⅲ效蒸 发 固碱
浓缩蒸发装置厂家
张家港化工机械股份有限公司 博特瑞姆斯化工技术(北京)有限公司 北京蓝星化工机械有限公司 重庆博张机电设备有限公司 瑞士阿法拉伐有限公司 日本木村化机
谢谢大家！
原盐
化盐 液氯
Cl2
氯碱工业生产流程简述
1. 氯气冷却、干燥、压缩；2. 氢气净化、压缩
准备气体产品以满足后续使用或储存要求，确保安全与纯度
液氯生产
1. 将冷却干燥后的氯气液化（-35℃冷冻盐水）；2. 收集液氯，处理尾气
得到液态氯产品，提高储存运输效率，尾气再利用
盐酸生产
1. 利用液氯与水反应生成盐酸；2. 调整浓度，储存
制备副产品盐酸，用于化工、冶金等行业
实现环保合规，资源回收再利用Fra bibliotek公用工程与辅助设施
1. 提供蒸汽、冷却水、电力；2. 维护设备、仪表气供应等
保障生产过程所需能源、动力与维护支持
氢氧化钠（烧碱）处理
1. 冷却沉降电解液中的氢氧化钠；2. 过滤、蒸发浓缩；3. 包装成固体或制成不同浓度的液体烧碱
提纯、浓缩并包装氢氧化钠产品，供应下游用户
蒸发
对电解液进行蒸发浓缩，回收NaCl
回收未完全反应的氯化钠，循环回盐水制备工序
废液/废物处理
1. 处理电解过程中产生的含碱废水；2. 回收利用盐泥（含钙、镁、铁等杂质）
氯碱工业生产流程简述
工序
操作步骤
目的/作用
盐水制备
1. 将工业盐与水按比例混合溶解；2. 过滤去除泥沙等杂质；3. 可能加入试剂（如碳酸钠、氯化钡）进行精制
制备浓度适宜（约15%-20%）的纯净盐水溶液，作为电解原料
电解
1. 使用离子交换膜电解槽进行电解；2. 食盐水在直流电作用下发生电化学反应
分离产生氯气（Cl₂）、氢气（H₂）和氢氧化钠（NaOH），实现原料的有效转化
氯碱 工艺流程
氯碱工艺流程
氯碱工艺是指通过电解盐水或盐酸溶液制取氯气、氢气和氢氧化钠的过程。
氯碱工业是化工工业中的重要分支，广泛应用于化肥生产、食品加工、制药、纺织、造纸等领域。
下面是一个典型的氯碱工艺流程。
首先，盐水制备。
氯碱工艺的原料是食盐，通常用食盐和水按一定比例溶解得到盐水溶液，通常浓度在15-20%之间。
然后，盐水预处理。
盐水中常含有杂质如镁离子、硫酸根离子等，这些杂质会对电解过程产生负面影响，因此需要进行预处理。
预处理方法包括硫酸加入法、硫酸镁法、高锰酸钾法等。
接下来，电解。
盐水经过预处理后进入电解槽，电解槽是氯碱工艺的关键设备。
电解槽通常采用钢制容器，容器内分为阳极和阴极两部分，中间设有隔膜。
盐水进入阳极侧，经过电解产生氯气和氢气，同时在阴极侧产生氢氧化钠。
电解反应方程式如下：
2Cl- → Cl2↑ + 2e-
2H2O + 2e- → H2↑ + 2OH-
然后，氯气和氢气的分离。
电解槽产生的氯气和氢气需要通过分离装置分离开来。
氯气可以通过压力差等原理得到，而氢气则需经过压缩和纯化处理。
最后，氢氧化钠生产。
氢氧化钠是氯碱工艺的主要产品之一，是一种重要的化学原料。
电解槽生成的氢氧化钠溶液会经过过
滤、浓缩等处理，然后进行蒸发浓缩，最终得到固体氢氧化钠。
总之，氯碱工艺是通过电解盐水或盐酸溶液制取氯气、氢气和氢氧化钠的过程。
它是化工工业中的重要分支，具有广泛的应用价值。
通过盐水制备、盐水预处理、电解、氯气和氢气的分离以及氢氧化钠生产等步骤，可以实现氯碱工艺的有效运行。
氯碱工艺(PPT)
2Fe+3Cl2 点燃 2FeCl3(棕色的烟) 在有水存在时，金属氯化物会水解生成盐酸，加速管道腐蚀，所以氯气在干燥
之前不能使用铁质材料。
（3）氯气与氢气反应
氢气在氯气中燃烧或受到光照生成氯化氢气体
（4）氯气与碱溶液反应
Cl2＋2NaOH
NaCl＋NaClO＋H2O
前言
3. 氯气 用途：主要下游产品
在无水的条件下，电石在氢气流中加热至2200℃以上时，有相当量的 乙炔和金属钙生成(CaC2+H2=Ca+C2H2)。干燥的氧气在高温下氧化碳化钙而 生成碳酸钙(CaC2+O2=CaCO3+CO)。粉状电石与氮气在加热条件下反应生成 氰氨化钙（CaC2+N2=CaCN2+C）。除此之外，氯、溴、硫、氨、磷、氯化氢 和乙醇等等物质在一定条件下均能与电石发生化学反应，生成相应的化学 物质。
前言
3. 氯气
分子式：Cl2，分子量：71。 黄绿色带有刺激性气味的气体，属有毒气体。相对密度（空气=1）2.48，相对
密 度 （ 水 =1 ） 1.47 ， 沸 点 -34.5℃ ， 熔 点 -101℃ ， 饱 和 蒸 气 压 506.62kPa （10.3℃）；临界温度144℃，临界压力7.71MPa。本品略溶于水，易溶于 碱液，遇水时有腐蚀性。 氯气是一种有毒气体，它主要通过呼吸道侵入人体并溶解在黏膜所含的水分里， 生成次氯酸和盐酸，对上呼吸道黏膜造成有害的影响：次氯酸使组织受到 强烈的氧化；盐酸刺激黏膜发生炎性肿胀，使呼吸道黏膜浮肿，大量分泌 黏液，造成呼吸困难，所以氯气中毒的明显症状是发生剧烈的咳嗽。症状 重时，会发生肺水肿，使循环作用困难而致死亡。由食道进入人体的氯气 会使人恶心、呕吐、胸口疼痛和腹泻。氯气在生产区允许浓度1mg/m3。
氯碱化工生产工艺及设备管理措施分析_1
氯碱化工生产工艺及设备管理措施分析发布时间：2021-06-15T11:28:01.947Z 来源：《科学与技术》2021年第6期作者：庞智强[导读] 现阶段，我国氯碱化工企业的规模在不断地扩大，并且其应用的范围在不断地扩大，在氯碱化工企业里涉及氯气庞智强新疆华泰重化工有限公司新疆乌鲁木齐 830000摘要：现阶段，我国氯碱化工企业的规模在不断地扩大，并且其应用的范围在不断地扩大，在氯碱化工企业里涉及氯气、氢气等的生产，是化学工业的基础。
目前，我国氯碱化工企业的生产工业流程主要有两种方式，隔膜法和离子膜交换法。
氯碱化工企业多数是生产和制作工艺品、玻璃以及塑料，具有便利性，由于行业具有一定的特殊性，在生产的过程中容易发生安全事故。
因此，在氯碱化工企业生产中需要加强工艺和设备的管理工作，避免安全事故的发展。
关键词：氯碱化工；工艺；设备；管理措施引言近几年，我国经济飞速发展，同时带动了其他各行业的发展，在科技得到了有力的支撑之后，我国的化工企业也得到了一定的发展。
氯碱化工是化工行业的重要部分，所以国内对于氯碱化工的生产及安全也越来越关注。
氯碱化工的原材料是工业盐、甲醇等，离子膜法是其发展的方向，具有生产能力大，质量高、耗能低等特点，主要生产的产品是烧碱，氯气、氢气、氯甲烷等。
我国在氯碱化工方面的进步，使得我国的烧碱产量长时间居于世界前列，具有广阔的发展前景。
但是，化工行业尤其是氯碱化工的安全工作责任大，环境的污染极大，有些物质具有腐蚀，烧伤，中毒的风险，在保证化工产业发展以及带来经济效益的同时，应该尽量减少其给环境以及人带来的危害。
由此可知，氯碱化工的生产过程中保证安全，环保尤为重要，应该引起足够的重视，其生产设备会影响生产工艺安全性和稳定性，应加强对其的管理，以保质、降低安全风险为前提，为企业带来一定的经济效益，推动化工行业长远发展。
1氯碱化工行业生产的工艺氯碱化工是众多化工生产的基础，广泛应用于化学工业、纺织工业以及冶金行业。
