【中考宝典】2019年中考物理总复习习题：第17讲 生活用电 含答案
第17讲生活用电
家庭电路的组成和连接
1．在家庭电路中，从进户线起连接顺序正确的是()
A．闸刀开关、电能表、保险盒、插座
B．闸刀开关、电能表、插座、保险盒
C．电能表、闸刀开关、保险盒、插座
D．电能表、保险盒、闸刀开关、插座
2．(2017·苏州)如图所示，按照家庭电路安全用电的要求，电线接头B应接在________线上，三线插座的插孔________应与地线相连．
试(测)电笔
3．(2018·株洲)图为试电笔的结构及使用方法．下列说法正确的是()
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
家庭电路中电流过大的原因
4．(2017·鄂州)在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；
(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是()
A．(1)和(2) B．(2)和(3)
C．(2)和(4) D．(1)和(4)
安全用电
5．(2017·枣庄)电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是()
6．(2018·西宁)“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在________线上；当发现家用电器或电线失火时，必须先________电源，然后再救火．
重难点1家庭电路的连接
(2018·恩施)如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．
重难点2安全用电原则
(2018·烟台)图中描述的是生活中与“电”有关的现象，其中符合安全用电常识的是()
A．用湿手按开关B．同时使用多个大功率用电器
C．发现有人触电应先切断电源D．冰箱外壳没有接地
重难点3家庭电路故障分析
如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点，氖管不发光；接触d点，氖管发光．则该电路的两处故障分别是____________；____________．
【变式训练】电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220 V 40 W”字样的白炽灯L1，然后断开房间的所有开关，在ab间加220 V电压，发现L1正常发光，说明家庭电路________(填“有”或“没有”)短路情况，若闭合开关S，灯泡L2________(填“能”或“不能”)正常发光，若此时用试电笔接触A点，氖管________(填“会”或“不会”)发光．
1．(2018·自贡)家庭电路中，下列操作符合要求的是()
A．家庭电路的开关，接在零线或火线上都可以
B．空气开关跳闸后，应立即合上
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．输电线进户后，应先接电能表
2．(2018·滨州)下列关于生活用电的说法错误的是()
A．使用试电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
3．(2018·绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，则()
A．甲、乙都会触电
B．甲、丙都会触电
C．乙、丁都会触电
D．丙、丁都会触电
4．(2018·福建A卷)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光，若电路中只有一处故障，则故障可能是()
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
5．(2018·天津)在使用图甲所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压；即使指示灯损坏，开关闭合时插孔也能提供工作电压．图乙中插线板电路连接符合上述现象及安全用电要求的是()
甲
乙
6．(2018·聊城)如图是常用的带有多个插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是()
A．插排上的插孔与指示灯是串联关系
B．“跳闸”的原因一定是电路发生了断路
C．“跳闸”的原因一定是电路发生了短路
D．“跳闸”的原因可能是电路总功率过大
7．如图是一种试电笔的构造图，则下列说法中正确的是()
A．使用试电笔时手应接触笔尖金属体
B．使用试电笔时手不能接触笔尾金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
8．(2018·襄阳)家庭电路中电灯、电视、电风扇的连接方式是________(填“并联”或“串联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与________相连．
9．如图所示，电路中打×处表示断路之处，若用试电笔测试电路中A、B、C、D、E、F六点，则会使试电笔氖管发亮的点有________．
10．如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路．
11．(2018·随州)如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，若电路中只有一处故障，则有关该电路及其故障的说法中错误的是()
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
12．(RJ教材9全P116T3变式)甲、乙两地相距20 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．若电压表的示数为2.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离()
A．10 km B．13 km C．18 km D．20 km
答案
基础得分训练
1．C 2.火a 3.B 4.B 5.B 6.火断开
导学提分训练
例1
例2 C 例3ac间断路eb间断路
【变式训练】有不能不会
课后提分训练
1．D 2.C 3.D 4.C 5.A 6.D 7.D 8.并联大地9.ABD10.
11．D
教材变式题
12．A。
2019年中考物理试题专题训练——生活用电专题(word版含参考答案)
2019年中考物理分类汇编——生活用电一、选择题1. (2019怀化，15)“珍爱生命，注意安全”是每个公民必备的生活常识口关于安全用电，下列说法正确的是A.发生电火灾时应立即用水将火扑灭B.不接触低压带电体，不靠近高压带电体C.在野外遇到雷雨天气应就近到大树底下躲雨D.使用试电笔时，手可以接触笔尖金属体2.（2019德州，9）下图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路3.（2019烟台，1）利用试电笔可以方便地判断出照明电路中的火线和零线。
如图所示的是使用试电笔的几种方法，其中正确的是A.只有（1）（2）B.只有（2）（3）C.只有（3）（4）D.只有（1）（4）4.（2019威海，6）下列做法符合安全用电常识的是（）A．雷雨天时，不要在开阔地行走，但可躲在大树下B．家庭电路中，开关应接在火线与用电器之间C．使用试电笔时，手不要接触笔尾金属体，以免触电D．家用电器起火时，应立即用水扑灭5.（2019潍坊，10）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可能是（）A．零线上保险丝烧断B．火线上保险丝烧断C．灯丝烧断D．插座短路6.（2019淄博，13）有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。
下图既能满足控制要求，又符合安全用电原则的是7.（2019兰州，12）关于家庭电路和安全用电，下列说法中正确的是A.空气开关跳闸，一定是电路发生了短路B.控制电灯的开关应该接在火线与电灯之间C.使用测电笔时，必须用手直接接触金属笔尖D.一般对人体而言，只要电压不高于220V就是安全的8.（2019成都，2）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。
【人教版】2019年中考物理总复习教材梳理：第19课时-生活用电ppt课件(含答案)
式
������
I=������
计算它的电流,不要超过电能表所允许通过的电流最大值。
再就是同时使用的用电器不能太多。
2.短路对家庭电路的影响
改装电路时,使火线和零线直接连通,由于导线的电阻很小,短路
时电路上的电流会非常大,产生大量的热,很容易引起火灾。
知识梳理 自主测试
基础自主导学
一二三
3.保险丝的作用 (1)材料:保险丝是用铅锑合金制成的,电阻比较大、熔点比较低。 (2)作用:当电流过大时,它由于温度升高而熔断,切断电路,起到保 护作用。 (3)规格:不同粗细的保险丝有不同的额定电流,当通过保险丝的 电流小于或等于额定电流时,保险丝正常工作;当通过保险丝的电 流大于额定电流,且达到或超过它的熔断电流时,保险丝熔断,从而 切断电路。 (4)为了用电安全,禁止用铜丝、铁丝等导线代替保险丝。
知识梳理 自主测试
基础自主导学
1234
3.“全国中小学安全教育平台”和物理学科都强调了安全用电。下 列做法符合安全用电要求的是( ) A.选用插座时,所有家用电器都使用两孔插座 B.更换灯泡时,不断开电源开关 C.有人触电时,首先切断电源 D.用试电笔检验时,手指不接触笔尾金属体 答案:C
知识梳理 自主测试
知识梳理 自主测试
基础自主导学
1234
2.某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器 和开关。对此电路,下列说法正确的是( ) A.火线上的保险丝应该改装到零线上 B.甲处应装用电器,乙处应装开关 C.当用电器功率增大时,通过保险丝的电流就增大 D.当保险丝熔断后,可以用铜丝代替 答案:C 解析:为保证保险丝熔断时电路断开,保险丝一定要装在火线上,选 项A错误;开关应该接在火线上,所以甲处应为开关,乙处应为用电 器,选项B错误;电功率增大时根据 I=������������ 可知,I会增大,铜丝电阻率低, 熔点较高,当电流过大时铜丝不会烧断,起不到保护电路作用,故选 项C正确,选导学
完整word版2019年中考物理真题分类汇编生活用电专题word版含答案
2019年中考物理真题分类汇编——生活用电专题答案1（2019湘西州，20）家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和。
2.（2019黔东南，9）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。
我国家庭电路的电压是V；在家庭电路中，为了防止触电，必须把用电器的开关连接在线上；当发现家用电器或电线失火时，必须先电源，然后再救火。
3.（2019毕节，19）如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：（1）三脚插头中较长的脚E与空调的什么部位相连？（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。
4.（2019聊城，）在家庭电路中，为了用电安全，控制用电器的开关要连接在线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递（选填“信息”或“能量”）5.（2019河北，10）家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
6.（2019重庆B卷，9）家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______ 而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔尾）金属体。
7.（2019泸州，14）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。
8.（2019桂林，15）我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
其中一根叫零线，一根叫______，两根进户线之间有______V的电压。
SS和若干导线，设计了一个双控开关电）小华用两个单刀双掷开关（1、荆门，9.(201929)21a、b、c、d、e、f、g、路，在大门处和卧室门口都能控制客厅日光灯的开和关，在右图中，h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。

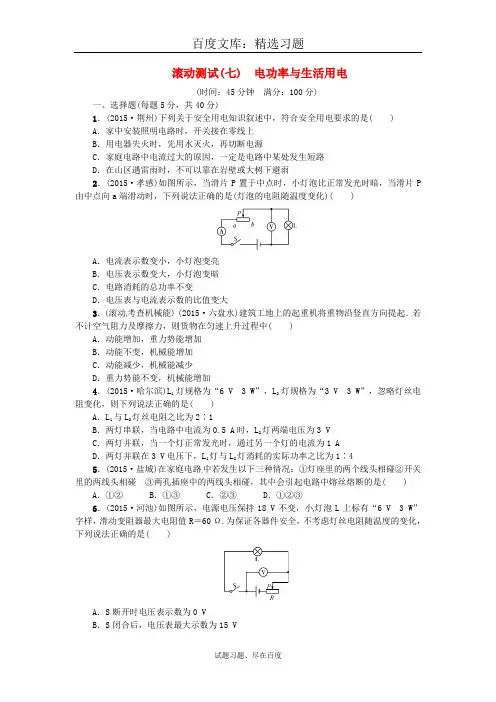

【贵州专版】2019年中考物理 复习滚动测试七 电功率与生活用电 含答案
