海康威视半球型网络摄像机安装手册V3.0.0
半球型网络摄像机安装手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于DS‐2CD783F‐E(I)、DS‐2CD754F‐E(I)、DS‐2CD754FWD‐E(I)、DS‐2CD753F‐E(I)、DS‐2CD763PF(NF)‐E(I)、DS‐2CD793PF(NF)‐E(I)、DS‐2CD793PFWD(NFWD)‐E(I) 和DS‐2CD733F‐E(I)网络摄像机。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告 事项提醒用户防范潜在的死亡或严重 伤害危险。
注意 事项提醒用户防范潜在的伤害或财产 损失危险。
警告：⏹ 请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950－1符合Limited Power Source(有限电源)的额定电压为12V 直流或24V 交流电源供应（根据具体型号而定）。
⏹ 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。
⏹ 为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。
⏹ 本安装应该由专业的服务人员进行，并符合当地法规规定。
⏹应该在建筑物安装配线中组入易于使用的断电设备。
有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N）的拉力。
注意：⏹ 在让摄像机运行之前，请检查供电电源是否正确。
⏹ 请勿将此产品摔落地下或受强烈敲击。
⏹ 请勿直接碰触到图像传感器光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；当摄像机不使用时，请将防尘盖加上，以保护图像传感器。
⏹ 避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响图像传感其寿命。
⏹ 激光束可能烧毁图像传感器，在激光装置被使用的情况下，请您一定注意不要让图像传感器的表面暴露于激光束之下。
⏹ 避免置于潮湿，多尘，极热，极冷（正常工作温度：－10℃～＋60℃），强电磁辐射等场所。
⏹ 避免热量积蓄，请不要阻挡摄像机附近的通风。
⏹ 使用时不可让水及任何液体流入摄像机。
⏹ 当运送摄像机时，要以出厂时的包装进行包装，或用同等品质的材质包装。
⏹电池更换不当会导致配件或产品使用异常，不建议用户直接更换；如需更换，只能用同样类型或等效类型的电池进行更换。
目录1 产品简介 (1)1.1 主要特征 (1)1.2 主要应用 (1)2 安装 (3)2.1 注意事项 (3)2.2 摄像机结构和接口 (3)2.3 安装说明 (5)附录技术指标 (7)DS-2CD783F-E(I) (7)技术参数 (7)外形尺寸 (8)DS-2CD754F-E(I) (9)技术参数 (9)外形尺寸 (10)DS-2CD754FWD-E(I) (11)技术参数 (11)外形尺寸 (12)DS-2CD753F-E(I) (13)技术参数 (13)外形尺寸 (14)DS-2CD763PF(NF)-E(I) (15)技术参数 (15)外形尺寸 (16)DS-2CD793PF(NF)-E(I) (17)技术参数 (17)外形尺寸 (18)DS-2CD793PFWD(NFWD)-E(I) (19)技术参数 (19)外形尺寸 (20)DS-2CD733F-E(I) (21)技术参数 (21)外形尺寸 (22)1 产品简介网络摄像机是集传统的模拟摄像机和网络视频服务器于一体的嵌入式数字监控产品。
采用嵌入式Linux操作系统和TI公司最新的Davinci硬件平台，系统调度效率高，代码固化在Flash中，体积小，具有较高稳定性和可靠性。
1.1 主要特征基本功能⏹采用先进的视频压缩技术，压缩比高，且处理非常灵活；⏹心跳功能：通过心跳机制，管理主机可实时了解前端网络摄像机的运行状态；⏹语音对讲：支持双向语音对讲；⏹报警功能：移动侦测、视频丢失、网线断、IP地址冲突、存储器满、存储器错；⏹支持PoE网络供电；⏹支持一键复位、双码流和手机监控；⏹用户管理：多级用户权限管理方式，高级管理员可以创建15个操作员，每个操作员的权限可以设定，系统安全性高；⏹内置WEB浏览器，支持IE访问；⏹具有三轴调节功能，方便工程安装；⏹防暴：IEC 60068-2-75测试，Eh,50J;EN 50102, 超过IK10；⏹提供开放的SDK开发包；压缩处理功能⏹支持一路视频信号，采用标准H.264编码，不仅支持变码率，而且支持变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流远程访问、传输功能⏹标配一个10M/100M自适应以太网口⏹支持TCP/IP, HTTP, DHCP, DNS, RTP/RTSP, PPPoE, SMTP, NTP等协议⏹支持通过客户端软件或IE浏览器实时浏览视频、设置参数、查看网络摄像机状态，并可以通过网络实现报警联动和网络存储压缩码流⏹支持网络远程升级，实现远程维护1.2 主要应用适合需要网络远程监控的各种场合，如：⏹取款机、银行柜员、超市、工厂等的网络监控⏹看护所、幼儿园、学校、家庭提供远程监控服务⏹智能化门禁系统⏹智能化大厦、智能小区管理系统⏹电力电站、电信基站的无人值守系统⏹流水线监控，仓库监管⏹机场、火车站、公共汽车站等2 安装2.1 注意事项1.拆开包装盒时请仔细检查，确认其中的物品与清单一致。
2.安装前请仔细阅读本章内容。
3.安装时，请务必关闭所有相关设备电源。
4.检查电源电压，防止出现电压不配导致器件损坏。
5.安装环境：请勿在超标的潮湿或高温环境下使用，请保持通风良好，注意防雨淋；避免安装在剧烈震动的环境下。
6.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，请不要以任何方式拆卸或修改设备。
未经许可的修改或维修所导致的问题，责任自负。
2.2 摄像机结构和接口结构描述:图2.2.1摄像机连接:图2.2.2 图2.2.3序号 描述1 LAN（PoE）：10M/100M自适应以太网口，支持PoE功能2 INITIAL SET：恢复所有参数到出厂默认值3 AUDIO OUT：音频输出接口4 MIC IN：音频输入接口5 D+、D‐：RS‐485接口6 1A 1B、2A 2B：报警输出接口7 IN1 GND、IN2 GND：报警输入接口8 电源接口9 SD卡插槽10 视频输出接口11 电源指示灯注意：当摄像机正在上电或重新启动时，按住“INITIAL SET”键10秒，摄像机的所有参数会恢复到出厂默认设置，包括用户名、密码、IP地址和端口号等参数。
注意：报警输入为开关量（干节点）输入，若报警输入信号不是开关量信号，如电压信号，请参考以下连接方式连接：图2.2.4图2.2.5报警输出接直流、交流负载时，请参考以下连接方式连接：图2.2.6摄像机的报警输出为开关量输出，需外接有源报警器，同时建议在12V 电压、30mA 建议范围内使用。
为保证安全，外接交流负载时推荐使用外接继电器（具体接线方法如图2.2.6）。
2.3 安装说明注意：按照实际施工需求，用户可以使用钳子把图中虚线所标区域夹去，然后将电源线、网络接口线、音频信号线和报警信号线等穿过此孔并固定在天花板上，从而避免在天花板上开孔来放置相关接线，简化安装过程。
图2.3.1网络半球形摄像机通常采用吸顶装的安装方式，具体步骤安装如下：1. 首先用螺丝将底盘固定于天花板上，然后将半球逆时针拧紧固定到底盘上，并用固定螺丝锁紧。
图2.3.2 图2.3.32.使用摄像机自带的六角螺丝刀卸下防暴螺丝，拿下半球罩。
图2.3.4将RCA视频输出口与测试用监视器连接，一边观察监视器上的图像，一边转动镜头，将画面调整到所需监控的场景并聚焦获得清晰的图像。
图2.3.5 图2.3.63.重新安装半球罩，并拧紧螺丝，安装结束。
图2.3.7附录技术指标DS-2CD783F-E(I)技术参数音频输出1路,3.5mm音频接口(线性电平,阻抗:600Ω)通讯接口1个RJ45 10M / 100M自适应以太网, 1个 RS-485 接口报警输入2路报警输出2路视频输出1Vp-p Composite Output(75Ω/RCA)一般规范工作温度和湿度 -10~60,℃℃湿度小于90%(无凝结)电源供应DC12V±10% / PoE (AC24V 可选)功耗5.5W MAX-I:7W MAX(当ICR切换时,7.5W MAX)防暴等级 IEC60068-2-75测试,Eh,50J；EN 50102,超过IK10 红外照射距离 -I:10-20米尺寸(mm) Φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸DS-2CD754F-E(I) 技术参数视频输出1Vp-p Composite Output(75Ω/RCA) 一般规范工作温度和湿度 -10~60,℃℃湿度小于90%(无凝结) 电源供应DC12V±10% / PoE (AC24V 可选)功耗5.5W MAX-I:7W MAX(当ICR切换时,7.5W MAX)防暴等级 IEC60068-2-75测试,Eh,50J；EN 50102,超过IK10 红外照射距离 -I:10-20米尺寸(mm) Φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸DS-2CD754FWD-E(I) 技术参数一般规范工作温度和湿度 -10℃~60℃,湿度小于90%(无凝结)电源供应 DC12V±10%/PoE功耗5.5W MAX-I:7W MAX(当ICR切换时,7.5W MAX)防暴等级 IEC60068-2-75测试,Eh,50J；EN 50102,超过IK10 尺寸(mm) Φ140 × 114重量1400g外形尺寸DS-2CD753F-E(I) 技术参数一般规范工作温度和湿度 -10℃~60℃，湿度小于90%(无凝结) 电源供应DC12V±10% / PoE (AC24V 可选)功耗4.5W MAX-I：6W MAX（当ICR切换时，6.5W MAX）防暴等级 IEC60068-2-75测试，Eh，50J；EN 50102，超过IK10 红外照射距离 -I：10-20米尺寸(mm) φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸DS-2CD763PF(NF)-E(I) 技术参数视频输出1Vp-p Composite Output（75Ω/RCA）一般规范工作温度和湿度 -10℃~60℃，湿度小于90%(无凝结) 电源供应DC12V±10% / PoE (AC24V 可选)功耗7.5W MAX-I：9W MAX（当ICR切换时，9.5W MAX）防暴等级 IEC60068-2-75测试，Eh，50J；EN 50102，超过IK10 红外照射距离 -I：10-20米尺寸(mm) φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸DS-2CD793PF(NF)-E(I) 技术参数报警输出2路视频输出1Vp-p Composite Output（75Ω/RCA）一般规范工作温度和湿度 -10℃~60℃，湿度小于90%(无凝结) 电源供应DC12V±10% / PoE (AC24V 可选)功耗5.5W MAX-I：7W MAX（当ICR切换时，7.5W MAX）防暴等级 IEC60068-2-75测试，Eh，50J；EN 50102，超过IK10 红外照射距离 -I：10-20米尺寸(mm) φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸DS-2CD793PFWD(NFWD)-E(I) 技术参数报警输入2路报警输出2路视频输出1Vp-p Composite Output（75Ω/RCA）一般规范工作温度和湿度 -10℃~60℃，湿度小于90%(无凝结) 电源供应DC12V±10% / PoE (AC24V 可选)功耗5.5W MAX-I：7W MAX（当ICR切换时，7.5W MAX）防暴等级 IEC60068-2-75测试，Eh，50J；EN 50102，超过IK10 红外照射距离 -I：10-20米尺寸(mm) φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸DS-2CD733F-E(I) 技术参数一般规范工作温度和湿度 -10℃~60℃，湿度小于90%(无凝结) 电源供应DC12V±10% / PoE (AC24V可选)功耗4.5W MAX-I：6W MAX（当ICR切换时，6.5W MAX）防暴等级 IEC60068-2-75测试，Eh，50J；EN 50102，超过IK10 红外照射距离 -I：10-20米尺寸(mm) φ140 × 114重量1400g*“I”表示红外10-20米；外形尺寸科技呵护未来First Choice for Security Professionals。
海康威视网络摄像机3快速操作手册
网络摄像机快速操作手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于以下型号的的网络摄像机：枪型Ⅰ：DS-2CD852MF-E、DS-2CD862MF-E枪型Ⅱ：DS-2CD886BF-E、DS-2CD886MF-E、DS-2CD877BF、DS-2CD876BF、DS-2CD876MF枪型Ⅲ：DS-2CD883F-E(W)、DS-2CD854F-E(W)、DS-2CD853F-E(W)、DS-2CD864FWD-E(W)、DS-2CD863PF(NF)-E(W)、DS-2CD893PF(NF)-E (W)、DS-2CD893PFWD(NFWD)-E(W)、DS-2CD833F-E(W)半球型Ⅰ：DS-2CD752MF-E半球型Ⅱ：DS-2CD752MF-FB(H)、DS-2CD752MF-IFB(H)、DS-2CD762MF-FB(H)、DS-2CD762MF-IFB(H)半球型Ⅲ：DS-2CD783F-E(I)、DS-2CD764FWD-E(I)、DS-2CD754F-E(I)、DS-2CD754FWD-E(I)、DS-2CD753F-E(I)、DS-2CD763PF(NF)-E(I)、DS-2CD793PF(NF)-E(I)、DS-2CD793PFWD(NFWD)-E(I)、DS-2CD733F-E(I)筒形：DS-2CD8264F-E(I)、DS-2CD8264F-ES(I)、DS-2CD8254F-E(I)、DS-2CD8254F-ES(I)、DS-2CD8253F-E(I)、DS-2CD8253F-ES(I) 、DS-2CD8233F-E(I)、DS-2CD8233F-ES(I) 卡片型：DS-2CD8153F-E(W)(I) 、DS-2CD8133F-E(W)(I)迷你半球型：DS-2CD7164-E、DS-2CD7153-E、DS-2CD7133-E本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
海康威视网络摄像机操作手册
“增益”数值调节用于调节增益上限，选项只有在日夜转换模式为非自动的情况下可调，日夜自动时增益上限最大。
“聚焦模式”自带电动镜头的部分机型支持该功能，当设置“自动"模式后，自动聚焦模块自动实时聚焦画面清晰度;
当设置“手动”模式后用户可以通过云台控制界面控制变焦、聚焦、镜头初始化和辅助聚焦来调整电动镜头。
“白平衡"可选择“手动白平衡”“自动白平衡1”、“自动白平衡2”、“锁定白平衡”、“日光灯"、“白炽灯”、“暖光灯"
和“自然光”。自动白平衡2比自动白平衡1具有更大的白平衡范围，都为自动模式,“手动白平衡"支持R、B增益可调，“锁
定白平衡”锁定当前色彩校正矩阵，如果实际使用场景为固定灯光类型，可根据实际选择后四种选项，“日光灯”适用于6500K
“电子防抖”可选择“开启”和“关闭”，开启该功能后可以一定程度上提升摄像机抖动时画面中物体的稳定性。
“灰度范围”可选择“[0-255］”和“[16-235]”用户可根据实际需要来选择视频编码的灰度范围。
“强光抑制"可选择为“开启"和“关闭”，开启该功能后对强光或电光源有一定抑制效果。
“镜像"可对称方向的“左右”、“上下”和“中心"视频调节选项,用于切换视频画面的对称显示方向。
用户也可以选择自定义区域.
“宽动态”选项适用于具有宽动态功能的机型，数字宽动态机型有“关闭"和“开启”可选，硬件宽动态机型有“关闭”、
“开启”可选，部分机型支持自动模式，自动模式在光线不足时自动关闭宽动态,选择开启摄像机将持续工作在宽动态模式
下；部分机型支持宽动态等级调节,用户可根据实际需要来调节等级数值来改变宽动态强度。

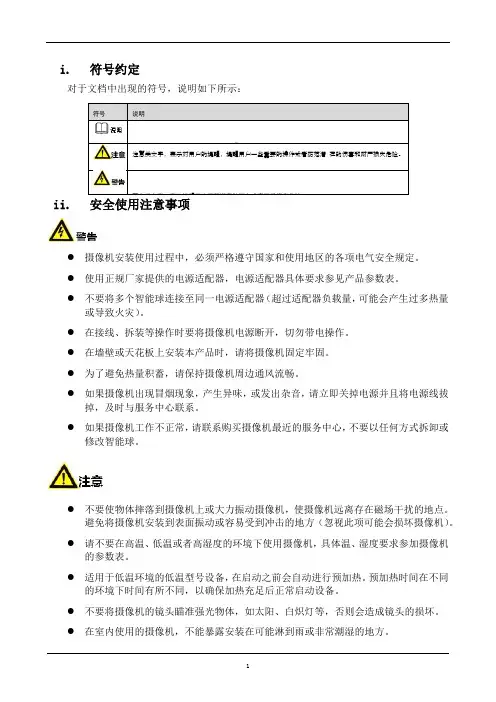

海康摄像机安装手册(半球、筒机、球机、迷你机、针孔机等) 本
i.符号约定对于文档中出现的符号，说明如下所示：ii.安全使用注意事项●摄像机安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。
●使用正规厂家提供的电源适配器，电源适配器具体要求参见产品参数表。
●不要将多个智能球连接至同一电源适配器（超过适配器负载量，可能会产生过多热量或导致火灾）。
●在接线、拆装等操作时要将摄像机电源断开，切勿带电操作。
●在墙壁或天花板上安装本产品时，请将摄像机固定牢固。
●为了避免热量积蓄，请保持摄像机周边通风流畅。
●如果摄像机出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源线拔掉，及时与服务中心联系。
●如果摄像机工作不正常，请联系购买摄像机最近的服务中心，不要以任何方式拆卸或修改智能球。
●不要使物体摔落到摄像机上或大力振动摄像机，使摄像机远离存在磁场干扰的地点。
避免将摄像机安装到表面振动或容易受到冲击的地方（忽视此项可能会损坏摄像机）。
●请不要在高温、低温或者高湿度的环境下使用摄像机，具体温、湿度要求参加摄像机的参数表。
●适用于低温环境的低温型号设备，在启动之前会自动进行预加热。
预加热时间在不同的环境下时间有所不同，以确保加热充足后正常启动设备。
●不要将摄像机的镜头瞄准强光物体，如太阳、白炽灯等，否则会造成镜头的损坏。
●在室内使用的摄像机，不能暴露安装在可能淋到雨或非常潮湿的地方。
●避免将摄像机放在阳光直射地点、通风不良的地点，或如加热器或暖气等热源附近（忽视此项可能会导致火灾危险）。
●取下透明罩时，请避免用手直接接触透明罩，手指膜的酸性汗迹可能会腐蚀透明罩的表面镀层，影响图像质量。
●清洁透明罩时，使用足够柔软的干布或其它替代品擦拭内外表面，切勿使用碱性清洁剂洗涤，避免硬物刮伤透明罩。
●设备接入互联网可能面临网络安全问题，加强个人信息及数据安全的保护。
当发现设备可能存在网络安全隐患时，及时处理。
●合理配置所有的密码及其他相关产品安全设置，并妥善保管好用户名和密码。
海康威视网络摄像机操作手册V3.0.0
网络摄像机操作手册V3.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-59982010-4非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我们将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分： 警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告 事项提醒用户防范潜在的死亡或严重 伤害危险。
注意 事项提醒用户防范潜在的伤害或财产 损失危险。
警告：1. 请使用满足SELV （安全超低电压）要求的电源，并按照IEC60950－1符合Limited Power Source(有限电源)的额定电压为12V 直流或24V 交流电源（根据具体型号而定）供应。
2. 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。
3. 为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。
4. 本安装应该由专业的服务人员进行，并符合当地法规规定。
5.应该在建筑物安装配线中组入易于使用的断电设备。
有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N ）的拉力。
注意：1. 在让摄像机运行之前，请检查供电电源是否正确。
2. 请勿将此产品摔落地下或受强烈敲击。
3. 请勿直接碰触到图像传感器光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；当摄像机不使用时，请将防尘盖加上，以保护图像传感器。
4. 避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响图像传感其寿命。
海康威视解码器使用手册-V3.0
注意事项
·本设备上不能放置盛有液体的容器（例如花瓶）； ·将设备放置在足够通风的空间并防止堵塞通风口； ·检查电源电压，防止出现电压不配导致器件损坏； ·使设备工作在技术指标允许的温度及湿度范围内； ·水平放置，避免安装在剧烈震动的环境下； ·电路板上的灰尘在受潮后会引起短路，为了使设备能长期正常工作，应该定期用刷子对电
第 4 页 共 17 页
海康威视视频安防监控音视频解码器产品使用说明书
第一章 产品概述
杭州海康威视数字技术股份有限公司
1.1 产品概述
DS-600xD 解码器系列是专为视频监控系统的部署与管理而设计的网络解码器。DS-600xD 具有完善的网络功能，并且支持多种网络传输协议。DS-600xD 具有功能强大的解码引擎，支持多种编码格式。
2.2.1 标准 RS232 串口 RJ-45 插座引脚定义 .......................................................................................................................................................................... 8 2.2.2 标准 RS485 串口 RJ-45 插座引脚定义 .......................................................................................................................................................................... 9 2.2.3 10M/100M 自适应以太网口的双绞线制作 ..................................................................................................................................................................... 9 2.2.4 接线方法说明 .................................................................................................................................................................................................................. 9
海康威视网络摄像机用户手册WORD格式说明书模板
海康威视网络摄像机用户手册WORD格式说明书网络摄像机操作手册V2.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998-3安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告事项提醒用户防范潜在的死亡或严重伤害危险。
注意事项提醒用户防范潜在的伤害或财产损失危险。
警告：1.请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950－1符合Limited Power Source(有限电源)的额定电压为12V直流或24V交流电源（根据具体型号而定）供应。
2.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。
3.为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。
4.本安装应该由专业的服务人员进行，并符合当地法规规定。
5.应该在建筑物安装配线中组入易于使用的断电设备。
有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N）的拉力。
注意：1.在让摄像机运行之前，请检查供电电源是否正确。
2.请勿将此产品摔落地下或受强烈敲击。
3.请勿直接碰触到图像传感器光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；当摄像机不使用时，请将防尘盖加上，以保护图像传感器。
4.避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响图像传感其寿命。
5.激光束可能烧毁图像传感器，在激光装置被使用的情况下，请您一定注意不要让图像传感器的表面暴露于激光束之下。
6.避免置于潮湿，多尘，极热，极冷（正常工作温度：－10℃～＋60℃），强电磁辐射等场所。
iVMS-8200 v3.0.1 电视墙客户端(TVMC)操作说明
iVMS-8200 v3.0 电视墙客户端（TVMC）操作说明杭州海康威视系统技术有限公司2014.04目录目录 (III)第1章概述 (1)1.1 电视墙组件简介 (1)1.2 运行环境 (1)1.3 术语解释 (2)第2章操作说明 (2)2.1 界面简介 (2)2.2 电视墙配置 (3)2.3 大屏布局 (6)2.3.1分割 (6)2.3.2拼接 (7)2.3.3开窗、漫游 (8)2.4 预览轮巡 (10)2.5 预览上墙 (13)2.6 回放上墙 (16)2.7 告警上墙 (18)2.8 本地桌面上墙 (18)2.9 模拟通道上墙 (19)2.10 电视墙预案 (19)2.11 图层置顶 (21)2.12 声音操作 (21)2.13 锁定 (22)2.14 网络键盘 (22)2.14.1键盘设置 (22)2.14.1.1网络设置 (24)2.14.1.2升级 (25)2.14.2键盘操作 (26)2.14.2.1登录 (26)2.14.2.2预案切换 (28)2.14.2.3上墙控制 (29)2.14.2.4云台控制 (29)2.14.2.5键盘锁 (29)第1章概述1.1 电视墙组件简介电视墙上能显示监控点的实时视频，用户通过控制电视墙能够进行实时视频监控、云镜控制及视频轮巡播放操作。
电视墙配置包括对监视大屏的添加、删除及配置，配置监视大屏与解码器之间的关联关系，也可以配置监视屏轮巡预案、实时预览上墙、回放上墙、告警上墙及本地桌面上墙。
1.2 运行环境CPU：Intel (R)/AMD(R)双核，2.5GHz或更高内存：4GB或更高安装所需硬盘空间：10GB或更高操作系统：Microsoft Windows XP / Windows Vista/Windows 7网卡：百兆网卡或更高（安装最新网卡驱动）显示：1024*768分辨率或更高，硬件支持DirectX9.0c或更高版本注意：同时打开多路视频或高分辨率视频，需要更高性能的硬件环境，说明如下。
海康威视迷你半球型网络摄像机安装手册V3.0.0
直流供应。 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所
导致的问题，责任自负）。 为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。 本安装应该由专业的服务人员进行，并符合当地法规规定。 应该在建筑物安装配线中组入易于使用的断电设备。 有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下 50 牛顿（N）的拉力。
压缩处理功能
支持一路视频信号，采用标准 H.264 编码，支持变码率和变帧率，在设定视频图像质量的同时，也可限定视频图像的压缩码流
远程访问、传输功能
标配一个 10M/100M 自适应以太网口 支持 TCP/IP,HTTP,DHCP,DNS,RTP/RTCP,PPPoE,SMTP,NTP 等协议 支持通过客户端软件或 IE 浏览器实时浏览视频、设置参数、查看网络摄像机状态，并可以通过网络实现报警联动和网络存储
附录 技术指标.....................................................................................................................................................................10 DS-2CD7153-E.............................................................................................................................................................10 技术参数...............................................................................................................................................................10 外形尺寸............................................................................................................................................................... 11 DS-2CD7133-E.............................................................................................................................................................12 技术参数...............................................................................................................................................................12 外形尺寸...............................................................................................................................................................13
海康威视网络摄像机安装手册
网络摄像机安装手册V5.1.5 UD.6L0101A0669A02非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于以下型号的的网络摄像机：枪型Ⅰ：DS-2CD4010F、DS-2CD4010FWD、DS-2CD4020F、DS-2CD4020FWD、DS-2CD4012F-(A)(P)(W)(FC)(SDI)、DS-2CD4012FWD-(A)(P)(W)(FC)(SDI)、DS-2CD4024F-(A)(P)(W)(FC)(SDI)、DS-2CD4024FWD-(A)(P)(FC)(SDI)、DS-2CD4026FWD-(A)(P)(FC)(SDI)、DS-2CD4032FWD-(A)(P)(W)(FC)(SDI)、DS-2CD4035FWD-(A)(P)(FC)(SDI)、DS-2CD4065F-(A)(P)(FC)(SDI)、DS-2CD40C5F-(A)(FC)、iDS-2CD6024FWD-(A)/F、iDS-2CD6024FWD-(A)/B、DS-2CD6026FHWD-(A)(P)枪型Ⅱ：DS-2CD6213F、DS-2CD6223F、DS-2CD6233F、DS-2CD6223FH、DS-2CD6233F-SDI、DS-2CD6233F-FCB、DS-2CD6253F、iDS-2CD6233F/F枪型Ⅲ：DS-2CD2810F(D)、DS-2CD2810FWD、DS-2CD2820F(D)、DS-2CD2820FWD半球型Ⅰ：DS-2CD4110F-(I)、DS-2CD4110FWD-(I)、DS-2CD4112F-(I)(Z)(M)(FC)(SDI)、DS-2CD4112FWD-(I)(Z)(M)(FC)(SDI)、DS-2CD4124F-(I)、DS-2CD4124F-(I)(Z)(M)(FC)(SDI)、DS-2CD4124FWD-(I)(Z)(M)(FC)(SDI)、DS-2CD4132FWD-(I)(Z)(M)(FC)(SDI)半球型Ⅱ：DS-2CD4312F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4312FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4324F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4324F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4332FWD-(I)(Z)(H)(S)(FC)(SDI)半球型Ⅲ：DS-2CD1103(D)-I、DS-2CD2112(F)(D)-I(W)(S)、DS-2CD2122(F)(D)-I(W)(S)、DS-2CD2132(F)(D)-I(W)(S)、DS-2CD2110(F)(D)-I(W)(S)、DS-2CD2120(F)(D)-I(W)(S)、DS-2CD3110(D)-I、DS-2CD3120(D)-I、DS-2CD3132(D)-I 半球型V：DS-2CD2710F-I(S)、DS-2CD2710FWD-I(S)、DS-2CD2712F-I(S)、DS-2CD2720F-I(S) 、DS-2CD2720FWD-I(S)、DS-2CD2722F-I(S)、DS-2CD2732F-I(S)半球型Ⅵ：DS-2CD6362F-I(V)(S)、DS-2CD6332FWD-I(V)(S)筒型Ⅰ：DS-2CD4210F-I(S)、DS-2CD4210FWD-I(S)、DS-2CD4212F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4212FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4220F-I(S)、DS-2CD4224F-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4224FWD-(I)(Z)(H)(S)(FC)(SDI)、DS-2CD4232FWD-(I)(Z)(H)(S)(FC)(SDI)筒型Ⅱ：DS-2CD864-EI3、DS-2CD864-EI5、DS-2CD855-EI3、DS-2CD855-EI5筒型Ⅲ：DS-2CD2012(D)-I、DS-2CD2032(D)-I、DS-2CD2010(D)-I(W)、DS-2CD2020(D)-I(W)筒型IV：DS-2CD1203(D)-I3/5、DS-2CD2210(D)-I3/5、DS-2CD2212(D)-I3/5、DS-2CD2220(D)-I3/5、DS-2CD2222(D)-I3/5、DS-2CD2232(D)-I3/I5、DS-2CD3210(D)-I3/5、DS-2CD3220(D)-I3/5、DS-2CD3232(D)-I3/5筒型V：DS-2CD2612F-I(S)、DS-2CD2622F-I(S)、DS-2CD2632F-I(S)筒形Ⅵ：DS-2CD2610F-I(S)、DS-2CD2610FWD-I(S)、DS-2CD2620F-I(S)、DS-2CD2620FWD-I(S)卡片型Ⅰ：DS-2CD8433F-E(I)(W)、DS-2CD8464F-E(I)(W)、DS-2CD8464F-EIGW/EIGE/EIGS、DS-2CD8433F-EIGW/EIGE/EIGS、DS-2CD 2C10F(D)-I(W)卡片型Ⅱ：DS-2CD2410FD-I(W)、DS-2CD2412F-I(W)、DS-2CD2420FD-I(W)、DS-2CD2422F-I(W)、DS-2CD2432F-I(W)、DS-2CD3410FD-IW、DS-2CD3412FD-IW迷你半球型I：DS-2CD1510F、DS-2CD2510F、DS-2CD2520F迷你半球型II：DS-2CD2512F-I(W)(S)、DS-2CD2522F-I(W)(S)、DS-2CD2532F-I(W)(S)、DS-2CD6510F-I(W)(S)海螺型：DS-2CD1303(D)-I3/5、DS-2CD2310(D)-I3/5、DS-2CD2312(D)-I3/5、DS-2CD2320(D)-I3/5、DS-2CD2322(D)-I3/5、DS-2CD2332(D)-I3/I5、DS-2CD3310(D)-I3/5、DS-2CD3320(D)-I3/5、DS-2CD3332(D)-I3/5云台型：DS-2CD2Q10FD-IW、DS-2CD3Q10FD-IW隐僻型I：DS-2CD6412FWD-XX隐僻型II：DS-2CD2D14WD本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
Hikvision 移动网络摄像头安装指南说明书
·Mobile Network CameraInstallation GuideLegal Information©2022 Hangzhou Hikvision Digital Technology Co., Ltd. All rights reserved.About this ManualThe Manual includes instructions for using and managing the Product. Pictures, charts, images and all other information hereinafter are for description and explanation only. The information contained in the Manual is subject to change, without notice, due to firmware updates or other reasons. Please find the latest version of this Manual at the Hikvision website (https:///).Please use this Manual with the guidance and assistance of professionals trained in supporting the Product.Trademarksand other Hikvision’s trademarks and logos are the properties of Hikvision in various jurisdictions. Other trademarks and logos mentioned are the properties of their respective owners.DisclaimerTO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THIS MANUAL AND THE PRODUCT DESCRIBED, WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, ARE PROVIDED “AS IS” AND “WITH ALL FAULTS AND ERRORS”. HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION, MERCHANTABILITY, SATISFACTORY QUALITY, OR FITNESS FOR A PARTICULAR PURPOSE. THE USE OF THE PRODUCT BY YOU IS AT YOUR OWN RISK. IN NO EVENT WILL HIKVISION BE LIABLE TO YOU FOR ANY SPECIAL, CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES, INCLUDING, AMONG OTHERS, DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA, CORRUPTION OF SYSTEMS, OR LOSS OF DOCUMENTATION, WHETHER BASED ON BREACH OF CONTRACT, TORT (INCLUDING NEGLIGENCE), PRODUCT LIABILITY, OR OTHERWISE, IN CONNECTION WITH THE USE OF THE PRODUCT, EVEN IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES OR LOSS.YOU ACKNOWLEDGE THAT THE NATURE OF THE INTERNET PROVIDES FOR INHERENT SECURITY RISKS, AND HIKVISION SHALL NOT TAKE ANY RESPONSIBILITIES FOR ABNORMAL OPERATION, PRIVACY LEAKAGE OR OTHER DAMAGES RESULTING FROM CYBER-ATTACK, HACKER ATTACK, VIRUS INFECTION, OR OTHER INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.YOU AGREE TO USE THIS PRODUCT IN COMPLIANCE WITH ALL APPLICABLE LAWS, AND YOU ARE SOLELY RESPONSIBLE FOR ENSURING THAT YOUR USE CONFORMS TO THE APPLICABLE LAW. ESPECIALLY, YOU ARE RESPONSIBLE, FOR USING THIS PRODUCT IN A MANNER THAT DOES NOT INFRINGE ON THE RIGHTS OF THIRD PARTIES, INCLUDING WITHOUT LIMITATION, RIGHTS OF PUBLICITY, INTELLECTUAL PROPERTY RIGHTS, OR DATA PROTECTION AND OTHER PRIVACY RIGHTS. YOU SHALL NOT USE THIS PRODUCT FOR ANY PROHIBITED END-USES, INCLUDING THE DEVELOPMENT OR PRODUCTION OF WEAPONS OF MASS DESTRUCTION, THE DEVELOPMENT OR PRODUCTION OF CHEMICAL OR BIOLOGICAL WEAPONS, ANY ACTIVITIES IN THE CONTEXT RELATED TO ANY NUCLEAR EXPLOSIVE OR UNSAFE NUCLEAR FUEL-CYCLE, OR IN SUPPORT OF HUMAN RIGHTS ABUSES.IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATTER PREVAILS.Regulatory InformationFCC InformationPlease take attention that changes or modification not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.FCC ComplianceThis equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.FCC ConditionsThis device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:1.This device may not cause harmful interference.2.This device must accept any interference received, including interference that may causeundesired operation.EU Conformity StatementThis product and - if applicable - the supplied accessories too are marked with "CE" andcomply therefore with the applicable harmonized European standards listed under the EMC Directive 2014/30/EU, the LVD Directive 2014/35/EU, the RoHS Directive 2011/65/EU.2012/19/EU (WEEE directive): Products marked with this symbol cannot be disposed of as unsorted municipal waste in the European Union. For proper recycling, return this product to your local supplier upon the purchase of equivalent new equipment, or dispose of it at designated collection points. For more information see: 2006/66/EC (battery directive): This product contains a battery that cannot be disposedof as unsorted municipal waste in the European Union. See the product documentation for specific battery information. The battery is marked with this symbol, which may include lettering to indicate cadmium (Cd), lead (Pb), or mercury (Hg). For proper recycling, return the battery to your supplier or to a designated collection point. For more information see: Industry Canada ICES-003 ComplianceThis device meets the CAN ICES-3 (A)/NMB-3(A) standards requirements.Applicable ModelsSymbol ConventionsSafety Instructions●Proper configuration of all passwords and other security settings is the responsibility of theinstaller and/or end-user.●In the use of the product, you must be in strict compliance with the electrical safety Inputvoltage should meet limited power source or PS2 requirements regulations of the nation and region. Please refer to technical specifications for detailed information.●Input voltage should meet limited power source or PS2 requirements according to theIEC60950-1 or IEC 62368-1 standard. Please refer to technical specifications for detailedinformation.●Do not connect several devices to one power adapter as adapter overload may cause over-heating or a fire hazard.●Please make sure that the plug is firmly connected to the power socket.●If smoke, odor or noise rise from the device, turn off the power at once and unplug the powercable, and then please contact the service center.TABLE OF CONTENTSChapter 1 Packing List and Cable Description (1)Packing List (1)Cable Description (3)Chapter 2 Installation (4)Installation Requirements (4)2.1.1 Installation Position Requirements (4)2.1.2 Installation Surface Requirements (4)2.1.3 Water Proof Requirements (4)Vertical Installation (4)2.2.1 Vertical Installation Method 1 (4)2.2.2 Vertical Installation Method 2 (7)Horizontal Installation (11)Chapter 3 Angle Adjustment (15)Adjust With Wrench (15)Adjust the Body of the Camera (16)Chapter 1 Packing List and Cable DescriptionBefore You BeginBefore unboxing, check if the package is intact. Refer to the list to make sure that all the assembly parts are included. The 3 types of packing lists of the mobile network camera is shown below.Packing ListThere are 3 type of cable available, differing on their support for power, alarm and internet interface. Please choose according to your actual need.Packing List of Type I CameraNoPicture Name Number 1Camera 12Wrench 13ST4.8×25 Screws 1 4QSG 1 5Tape 3 6Water Proof Suit(Only Available forRJ45 Cable)1Packing List of Type II CameraNoPicture Name Number 1Camera 12Wrench 13ST4.8×25 Screws 1 4QSG15Tape 3NoPicture Name Number 1Camera 12Wrench 13ST4.8×25 Screws 14QSG 1 5Tape 3Cable DescriptionThere are 3 types of cables for the network camera, as shown in the following figures. Please refer to the relevant instructions according to the physical equipment.Rj45 Cable4 Core Cable6 Core Cable ● Power Interface: the camera supports 9V-36V power supply. Please connect the positive and negative poles of the power supply correctly.● Internet Interface: network signal output.● Alarm Interface: support alarm input and output.Chapter 2 InstallationInstallation RequirementsBefore you beginPuncture a hole on the body of the vehicle for the cable of the camera to go through. Match the sheet metal fixed support with the hole when installing the camera.The camera can be installed both horizontally and vertically, though the later is preferred. Typically, horizontal installation is recommended for the police vehicle, and the vertical installation is recommended for school bus and ambulance.To install the camera vertically, two requirements should be met for the best capture performance and the ease of installation:●The height of installation should be between 1-1.6 m●The surface of installation should be vertical to the ground.When both requirements can be met, refer to 2.2.1 Vertical Installation Method 1. If not and camera is to be installed on a tilted surface, refer to 2.2.2 Vertical Installation Method 2. On the tilted surface, the camera requires further calibration of its angle.For the stability of the camera, two further requirements of the material of the surface of the installation should be met:●When the camera is installed on the sheet metal, its thickness should be more than 1.2 mm. Ifthe thickness is bellow this number, it is recommended to strengthen the sheet metal with a reinforcing plate.●When the camera is installed on a plastic surface, it is recommended to strengthen the surfacewith a reinforcing plate.The throwing line of the camera should not be exposed outside of the vehicle. It is recommended to get the cable connection part water-proof treatment.Vertical InstallationSince the installation process of cameras with differing cables are the same, we take one type to illustrate the installation process.Use the hexagon wrench in the package to unfasten the two the screws at the back of the camera.Unfasten the ScrewsTake off the sheet metal from the camera, and the rubber seal of the cable from the sheet metal.Take Off the Sheet Metal and Rubber SealVertically place the sheet metal fixed support on the place where the camera is to be installed, and then fix it with the screw.Fix the Sheet Metal Fixed SupportGuide the cable through the cable hole, seal the hole with the rubber seal, and install the camera back to the sheet metal fixed support.Reinstall the Camera to the Fixed SupportTighten the two screw on the back of the camera.Tighten the ScrewsLoose the screw on the two sides of the camera with the hexagon wrench, adjust the angle of the camera for the best vision and tighten the two fixation screw to avoid wobble.Adjust the Angle of the CameraUse the hexagon wrench in the package to unfasten the two the screws at the back of the camera.Unfasten the ScrewsTake off the sheet metal from the camera, and the rubber seal of the cable from the sheet metal.Take Off the Sheet Metal and Rubber SealVertically place the sheet metal fixed support on the place where the camera is to be installed, but do not tighten the screw to the end.Fix the Sheet Metal Fixed SupportGuide the cable through the cable hole, seal the hole with the rubber seal.Reinstall the Camera to the Fixed SupportInstall the camera back to the sheet metal fixed support, adjust and record the angle of the camera for best vision. For details, see Chapter 3 Angle Adjustment.Adjust the Angle of the CameraTighten the two screw on the back of the camera.Tighten the ScrewsAgain guide the cable through the cable hole, seal the hole with the rubber seal.Organize the CableRe-install the camera back to the sheet metal fixed support, adjust the angle of inclination of the camera to the angle recorded, and tighten the two fixation screw to avoid wobble.Reinstall the CameraHorizontal InstallationUse the hexagon wrench in the package to unfasten the two the screws at the back of the camera.Unfasten the ScrewsTake off the sheet metal from the camera, and the rubber seal of the cable from the sheet metal.Take Off the Sheet Metal and Rubber SealHorizontally place the metal sheet on the position of installation and then fasten the screws.Guide the cable through the cable hole, seal the hole with the rubber seal, and install the camera back to the sheet metal fixed support.Install the Camera to the Fixed SupportTighten the two screw on the back of the camera.Tighten the ScrewsLoose the screw on the two sides of the camera, adjust the angle of the camera for the best vision, and tighten the two fixation screw to avoid wobble.Adjust the Angle of the CameraChapter 3 Angle AdjustmentAdjust With WrenchThe angle of the camera can be adjusted in 2 ways: adjust with the wrench and adjust the angle that it is installed on the surface of the vehicle. If the installation surface is vertical to the ground, then no need for adjusting the body of the camera.Loose the screw on the two sides of the camera with the hexagon wrench.Adjust the Angle With the WrenchAdjust the angle of the camera for the best vision. The range is 80°and the scales differ by 10°. After the adjustment, tighten the two fixation screw to avoid wobble.Range And ScaleAdjust the Body of the CameraWhen installed on a tilted surface, loosen the two screws at the back of the camera and adjust the body of the camera before adjusting the camera itself.Loosen the ScrewsThe metal sheet can be opened up to 30° and both sides are supported.Range of the Inclination AngleAdjust the vertical vision by the moving the camera around the screw in the metal sheet.Adjust the Vertical VisionUD30023B 0。
