接地与接地电阻安全技术措施详细版
系统接地的型式及安全技术要求
系统接地的型式及安全技术要求系统接地是为了保障电气设备和人身安全，减少雷击和电磁干扰的一种重要措施。
以下是一些常见的系统接地的型式及安全技术要求。
1. 单点接地系统单点接地系统是最简单常见的一种接地型式。
即通过一根导线将电气设备连接到地面，以实现接地保护。
在此系统中，所有设备接地点连接在一起，并与大地形成一个共同的接地点。
安全技术要求：- 接地电阻应符合国家相关标准，一般要求小于4Ω；- 所有电气设备要良好接地，确保接地导线的良好连接；- 接地系统要定期检测，确保接地电阻在合理范围内；- 接地导线应采用优质的铜材质，截面积足够大，防止过载引起的升温现象。
2. 多点接地系统多点接地系统在单点接地系统的基础上增加了额外的接地点。
通过将电气设备连接到不同的接地点，可以提高接地的可靠性和安全性。
安全技术要求：- 接地电阻要符合国家相关标准，一般要求小于4Ω；- 不同接地点间的传输线路应保持一致，阻抗不应过高；- 不同接地点间的导线应使用绝缘良好的材料，防止接地点之间发生短路；- 接地导线应避免与其他设备的线路或金属接触，防止引起电磁干扰。
3. 极化接地系统极化接地系统是为了防止电气设备与地壳之间产生电位差而采取的一种接地型式。
通过向地壳注入经过特殊处理的直流电流，使得地壳的电位与电源的电位保持一致，减少由地壳产生的电位差引起的电气设备损坏。
安全技术要求：- 极化接地系统要与设备的电源保持一致，电流不应过大，避免对设备产生过大的影响；- 极化接地系统应定期检测，确保电流稳定，地壳的电位与电源的电位一致；- 极化接地系统的注入电流应符合国家相关标准，防止对环境造成污染。
总之，系统接地的型式及安全技术要求是为了确保电气设备的安全运行和人身安全。
不同的接地系统有着各自特点，具体选择应根据实际情况进行评估和决策。
在实施和维护过程中，要严格按照国家相关标准要求进行操作，确保接地系统的可靠性和安全性。
系统接地是电气工程中非常重要的一环，它的目标是确保电气设备正常运行，并提供安全保护。

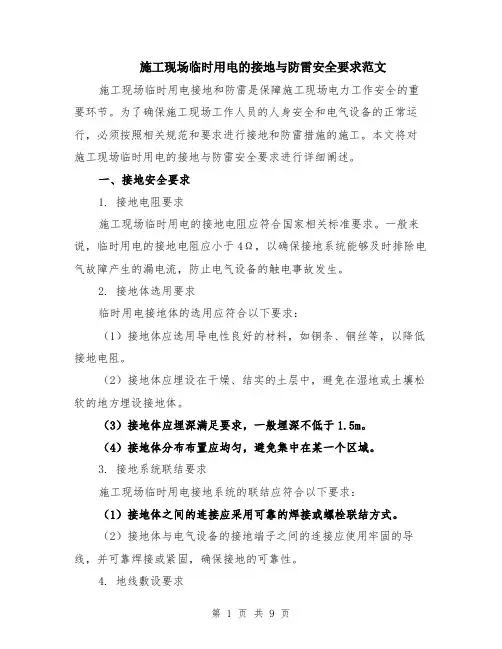

施工现场临时用电的接地与防雷安全要求范文（4篇）
施工现场临时用电的接地与防雷安全要求范文施工现场临时用电接地和防雷是保障施工现场电力工作安全的重要环节。
为了确保施工现场工作人员的人身安全和电气设备的正常运行，必须按照相关规范和要求进行接地和防雷措施的施工。
本文将对施工现场临时用电的接地与防雷安全要求进行详细阐述。
一、接地安全要求1. 接地电阻要求施工现场临时用电的接地电阻应符合国家相关标准要求。
一般来说，临时用电的接地电阻应小于4Ω，以确保接地系统能够及时排除电气故障产生的漏电流，防止电气设备的触电事故发生。
2. 接地体选用要求临时用电接地体的选用应符合以下要求：（1）接地体应选用导电性良好的材料，如铜条、铜丝等，以降低接地电阻。
（2）接地体应埋设在干燥、结实的土层中，避免在湿地或土壤松软的地方埋设接地体。
（3）接地体应埋深满足要求，一般埋深不低于1.5m。
（4）接地体分布布置应均匀，避免集中在某一个区域。
3. 接地系统联结要求施工现场临时用电接地系统的联结应符合以下要求：（1）接地体之间的连接应采用可靠的焊接或螺栓联结方式。
（2）接地体与电气设备的接地端子之间的连接应使用牢固的导线，并可靠焊接或紧固，确保接地的可靠性。
4. 地线敷设要求地线是接地保护的主要组成部分之一，敷设地线时应按照以下要求进行：（1）地线应采用导电性能良好的导线，并具有足够的导电面积。
（2）地线应敷设在不容易受到破坏和机械损伤的地方，如埋设在土中或固定在建筑物梁柱等结构上。
（3）地线的敷设应保持地线的完整性，避免出现断裂、老化等情况。
二、防雷安全要求1. 防雷装置选用要求施工现场临时用电的防雷装置选用应符合以下要求：（1）防雷装置应按照国家相关标准进行选用，具备良好的雷电防护性能。
（2）防雷装置的选择应根据施工现场的实际情况和雷电活动频率进行合理选择，确保能有效降低雷电对电气设备的影响。
2. 防雷装置的安装要求防雷装置的安装应按照以下要求进行：（1）防雷装置的安装位置应合理选择，一般应安装在电源进线处和重要设备的附近。
装设地线接地措施
装设地线接地措施介绍地线接地是电气系统中重要的安全措施之一，它能够提供电气设备的安全运行和保护人们免受电击的危险。
本文将介绍地线接地的概念、作用、种类以及相关的安装要求和注意事项。
地线接地的概念与作用地线接地是指将电气设备的金属部分与大地连接起来，在故障或异常情况下能够提供一条安全通道，将电流引导到地面，从而保护人们免受电击的危险。
地线接地的作用主要有以下几点：1.保护人身安全：当电气设备发生漏电等故障时，地线接地能够将电流引导到地面，避免电流通过人体，起到保护人身安全的作用。
2.防止电气设备损坏：地线接地可以帮助降低设备电压，减少设备遭受雷击、电涌和静电干扰等因素造成的损坏。
3.提供系统电气稳定性：地线接地能够提供电气系统的稳定接地，减少电气噪音和干扰，确保系统的正常运行。
地线接地的种类地线接地可以根据接地方式和接地形式进行分类。
接地方式1.单点接地：将电气系统的金属部分和大地连接到同一个接地点上，形成一个共同接地回路。
这是最常见的一种接地方式。
2.多点接地：将电气系统的金属部分和大地连接到多个接地点上，形成多个独立的地线接地系统。
这种方式主要用于有特殊要求的电气系统，如医院、船舶等。
接地形式1.直接接地：将电气系统的金属部分通过导线直接连接到大地。
2.并联接地：在电气系统的金属部分和大地之间加入并联接地电阻，将电流分散引导到地面。
3.独立接地：将电气系统的金属部分和大地连接时，采用独立的接地电极，与电源系统的接地电极相互独立。
地线接地的安装要求在安装地线接地时，需要遵守以下一些重要的要求和规定：1.选择合适的接地电极材料：接地电极应选用具有较低电阻和耐腐蚀性能的材料，如铜杆、镀铜铁杆等。
2.接地电阻的控制：接地电阻是评价地线接地效果的重要指标，通常要求接地电阻低于某个限值，如5Ω。
在选择接地电极数量和布置位置时，要考虑到土壤电阻率及环境温度等因素，以确保接地电阻符合要求。
3.接地电极的安装深度：接地电极的安装深度应考虑土壤的湿度和类型，通常要求接地电极埋入土壤深度大于1.5m，以保证接地效果良好。
接地安全技术交底
接地安全技术交底在电气系统和电子设备的运行中，接地安全是至关重要的一环。
正确的接地能够保障设备的正常运行，保护人员的生命安全，防止电气事故的发生。
为了确保大家在工作中能够正确、有效地实施接地安全措施，特进行本次接地安全技术交底。
一、接地的基本概念接地，简单来说，就是将电气设备的金属外壳、构架等与大地进行良好的连接。
其目的主要有以下几点：1、保障人身安全当设备发生漏电或故障时，电流能够通过接地装置迅速导入大地，避免人员触电伤亡。
2、保证设备正常运行稳定的接地可以降低电气干扰，提高设备的运行稳定性和可靠性。
3、防雷保护在雷电天气，接地能够将雷电电流引入大地，保护设备免受雷击损害。
二、接地的类型1、工作接地为了保证电力系统和电气设备的正常运行，将电力系统的某一点进行接地，例如变压器的中性点接地。
2、保护接地将电气设备的金属外壳、构架等与接地装置连接，以防止设备漏电时对人员造成伤害。
3、防雷接地专门为防雷设置的接地装置，如避雷针、避雷带的接地。
4、防静电接地为了消除静电对设备和人员的危害而进行的接地。
三、接地系统的组成一个完整的接地系统通常包括以下几个部分：1、接地体埋入地下直接与大地接触的金属导体，常用的有角钢、钢管、圆钢等。
2、接地线连接设备和接地体的导线。
3、接地端子设备上用于连接接地线的端子。
四、接地电阻的要求接地电阻是衡量接地效果的重要指标。
不同的接地类型和场所，对接地电阻的要求也不同。
一般来说，工作接地电阻要求在4 欧姆以下，保护接地电阻要求在 10 欧姆以下。
在特殊要求的场所，如易燃易爆场所，接地电阻要求会更严格。
五、接地装置的安装1、接地体的安装接地体应埋设在地下 06 米以上的深度，周围敷设降阻剂以降低接地电阻。
接地体之间的间距应符合相关标准。
2、接地线的连接接地线应采用黄绿双色线，连接应牢固可靠，不得有松动、虚接现象。
3、接地端子的设置接地端子应设置在设备易于接触的位置，并做好标识。
装设接地线安全技术措施
装设接地线安全技术措施在电气设备的运行中，接地线是必不可少的安全装置，它能有效排除电气设备上的漏电电流，保障人员和设备的安全。
接下来，我们将介绍装设接地线的安全技术措施。
接地线的定义和作用接地线是指将电气设备的金属外壳、底座等导体通过物理接地、而构成的保护措施。
接地线的作用有：1.防止漏电，保护人员和设备的安全；2.优化电气系统的工作性能；3.保障系统降噪，提高设备的工作稳定性。
接地线的类型接地线根据分类方式不同，可以分为以下几种类型：1.系统接地线：系统中所有设备共用的接地线。
2.设备接地线：每个设备都单独连接的接地线。
3.防雷接地线：用于防止大气放电，保护设备的接地线。
安全技术措施在电气设备中，正确的接地装置可以防止漏电导致的火灾、人身伤害等危害。
因此，需要采取一些技术措施来保证接地线的使用安全。
接地线的规范标准在接地线的安装过程中，使用规范标准是必要的，不仅符合国家标准要求，还可以更好地保障人员和设备的安全。
那么，在选择接地线和安装接地线时需要注意什么呢？1.接地线应唯一，不允许出现交叉接地。
2.接地电阻值应小于规定值。
3.确保信号引线和电源线之间的接地导体单独使用接地线。
4.地线应采用铜线或镀锡铜丝，断面积应根据电气负荷计算；5.接地线需要铺设在室内的混凝土表面或地下，不能被外力破坏。
接地线选用1.接地线的类型、规格、长度等参数应符合现行政策和标准。
可以根据实际要求选择圆形、扁平、纤维、镀锡铜丝等不同类型的接地线。
2.首选铜线，其次是铝线，不建议使用钢丝等材料，因为钢材容易生锈、老化，损害线路的安全性。
3.接地线的长度应根据电气负荷的情况来选择。
通常，低电流负荷要求将接地线长度控制在2米以内；高电流负荷要求超过2米。
4.接地线的规格应根据设备的电气符号来确定。
在选用接地线时起到一个合理的规格可以起到良好的预防效果。
接地线的铺设接地线的铺设需要特别注意以下几点：1.接地线与金属构件表面要紧密、牢固接触。
查防静电接地的安全技术措施全套
查防静电接地的安全技术措施防静电接地的安全技术措施是否齐全可以依据以下标准条款来检查：1、在静电危险场所，所有属于静电导体的物体必须接地。
对金属物体应采用金属导体与大地做导通性连接，对金属以外的静电导体及亚导体则应作间接接地.《防止静电事故通用导则》GB12158-2006第6.1.2条2、化工装置在爆炸、火灾危险场所内可能产生静电危险的金属设备、管道等应设置静电接地，不允许设备及设备内部件有与地相绝缘的金属体。
非导体设备、管道等应采用间接接地或静电屏蔽方法。
屏蔽体应可靠接地。
《化工企业安全卫生设计规范》HG20571-2014第4.2.4条3、每个独立的防静电工作区接地端子不应少于2个。
《防静电工程施工与质量验收规范》GB50944-2013第3.0.5条4、易燃易爆的场所应选用防爆型静电消除装置。
《防静电工程施工与质量验收规范》GB50944-2013第12.1.4条5、放射性静电消除装置的放射物质必须存放在专用的铅罐内，并有专人负责保管。
《防静电工程施工与质量验收规范》GB50944-2013第12.1.5条6、静电消除装置的安装缝隙应采用不起尘的材料密封，表面应平整、光滑。
《防静电工程施工与质量验收规范》GB50944-2013第12.3.2条7、涉及人身安全的防静电接地必须采取软接地措施。
《防静电工程施工与质量验收规范》GB50944-2013第13.2.4条8、防静电工作区内所有不带电金属导体都应与共用接地系统的接地端子连接，不得存在孤立金属导体。
《防静电工程施工与质量验收规范》GB50944-2013第13.2.5条9、防静电工作台、门、窗、柱、墙壁、防静电地坪接地网引出的防静电接地支线应单独与防静电接地干线或防静电接地汇流母线（排）连接，不得串联连接。
《防静电工程施工与质量验收规范》GB50944-2013第13.3.1条10、防静电接地导线（带），有绝缘外皮时，外皮颜色应为黄绿相间。
某煤矿井下电气设备接地极测试安全技术措施
近年来，由于接地不良引起的电火灾事故频繁发生，给煤矿 安全生产带来了严重威胁。因此，开展井下电气设备接地极 测试工作，及时发现和解决潜在的安全隐患，是十分必要的 。
测试范围和内容
测试范围：本次测试工作针对煤矿井下所有的电气设备 接地极进行。
1. 接地电阻测试：对接地极的电阻进行测量，检查是否 符合规范要求。
提高员工安全意识和技能水平
定期开展安全教育活动，提高员工对电气设备接地极测试安 全性的认识。
加强技能培训和考核，确保员工具备处理异常情况的能力。
05
结论和建议
对本次接地极测试的总结和评价
总结
本次接地极测试有效地检测了煤矿井下电气设备的接地性能，及时发现并解 决了潜在的安全隐患，提高了设备运行的安全性和稳定性。
2
接地极测试前，应对仪器进行全面检查，确保 其处于正常工作状态。
3
接地极测试过程中，应遵循相关操作规程，避 免因操作不当导致测试结果失真。
安全技术措施要点
01
在进行接地极测试前，必须对电气设备进行停电、验电、放电 等操作，确保设备处于安全状态。
02
接地极测试过程中，应设置明显的警示标志，并安排专人进行
3. 电气设备外壳接地检查：检查电气设备外壳是否按照 规定进行了接地，是否符合规范要求。
测试内容
2. 接地线检查：检查接地线是否完好无损，是否符合 规范要求。
4. 井下总接地网阻值测试：对井下总接地网的阻值进 行测量，检查是否符合规范要求。
02
井下电气设备接地极测试安全技术
接地极测试技术要求
1
接地极测试应采用符合国家标准的专用测试仪 器，保证测试结果的准确性。
2023
某煤矿井下电气设备接地 极测试安全技术措施
安全用电技术措施
安全用电技术措施一、用电技术措施1、施工现场的一切用电设备的安装必须严格按施工组织设计进行。
2、电气设备的设置、安装、防护、使用、维修、操作人员都必须符合施工现场临时用电安全技术规范要求。
3、接地装置必须在线路及配电装置投入运行前完工，并会同动力科及设计者共同检测其接地电阻值。
接地电阻有合格者，严禁现场使用带有金属外壳的电器设备，长应增加人工接地体的数量，直至接地体完全合格为止。
4、施工现场专用的中性直接接地的低压电力线路中，必须采用TN-S接零保护系统。
5、保护零线应与工作零线分开，单独敷设，不作它用，保护零线PE必须采用绿/黄双色线。
6、保护零线必须在配电室配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线连接。
7、保护零线的截面不小于工作零线截面的1/2，同时必须满足机械强度要求。
8、一切用电的施工机具运至现场后，必须由电工检测其绝缘电及检测各部分担电气附件是否完整无损，绝缘电阻小于0。
5欧或电气件损坏的机具不得安装使用。
9、保护移动式设备的漏电开关、负荷线每周检查一次；保护固定使用设备的漏电开关应每月检查一次；防雷接地电阻每月十日进行全面检测。
10、电气设备的正常情况下不带电的金属外壳等均应作保护接零。
11、施工现场的配电箱和开关至少配置两级漏电保护器，漏电保护器应选用电流动作型。
12、漏电保护器只能通过工作线，开关箱应实行一机一闸制。
13、配电系统中开关电器必须完好，设置牢固、端正。
14、带电导线接头间必须绝缘包扎，严禁挂压其它物体。
15、配电箱、开关箱应配锁，专人负责，定期检修。
16、检修人员必须遵守电工操作规程，使用绝缘工具统一组织，专人指挥。
二、安全用电要点1、任何用电范围内，均需接受电工的管理、指导，不得违规。
2、机电设备应单设开关，严禁一闸多用。
3、一切电线接头均要接触牢固，严禁随意接电，电线接头严禁裸露空间。
4、任何拖地电线必须做好防水、防漏电工作。
5、现场照明室外灯具距地面高度不低于3m，室内灯具不低于2.4m，并不得随意挪动充作行灯使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件编号：GD/FS-5837
（解决方案范本系列）
接地与接地电阻安全技术
措施详细版
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.
编辑：_________________
单位：_________________
日期：_________________
接地与接地电阻安全技术措施详细
版
提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
1) 单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于400单台容量不超过100kVA．或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10120在土壤电阻率大于
1000f~·m的地区，当达到上述接地电阻值有困难时，工作接地电阻值可提高到3Ⅸ20
2) IN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
在TN系统中，保护零线每
一处重复接地装置的接地电阻值不应大于10Q。
在工作接地电阻值允许达到10Q的电力系统中，所有重复接地的等效电阻值不应大于10Qo
3) 在1N系统中，严禁将单独敷设的工作零线再做重复接地。
4) 每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。
不得采用铝导体做接地体或地下接地线。
垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
接地可利用自然接地体，但应保证其电气连接和热稳定。
5) 移动式发电机供电的用电设备，其金属外壳。
或底座应与发电机电源的接地装置有可靠的电气连接。
6) 移动式发电机系统接地应符合电力变压器系统接地的要求。
下列情况可不另做保护接零：
①移动式发电机和用电设备固定在同一金属支架上，且不供给其他设备用电时。
②不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50m，且供、用电设备的金属外壳之间有可靠的电气连接时。
7) 在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。
每组专设的静电接地体的接地电阻值不应大于10012，高土壤电阻率地区不应大于1000120。
