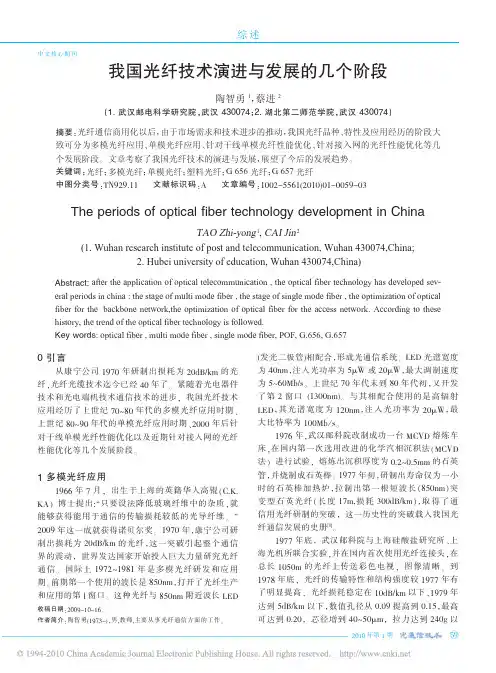

我国光纤技术演进与发展的几个阶段
1977 年底， 武汉邮科院与上海硅酸盐研究所、上 海光机所联合实验，并在国内首次使用光纤连接头，在 总长 1050m 的光纤上传送彩 色 电 视 ， 图 像 清 晰 。 到 1978 年底， 光纤的传输特性和结构强度较 1977 年有 了明显提高， 光纤损耗稳定在 10dB/km 以下，1979 年 达到 5dB/km 以下，数值孔径从 0.09 提高到 0.15，最高 可达到 0.20， 芯径增到 40~50μm， 拉力达到 240g 以
国际上，1982~1992 年是单模光纤大规模应用期。 1984 年开始用第 3 窗口(1550nm)，1984 年 CCITT 发布 G.65l 和 G.652 标准;到 1985 年，G.652 光纤 1310nm 损 耗已低至 0.35dB/km，1550nm 损耗已低至 0.21dB/km。
1 多模光纤应用
1966 年 7 月， 出生于上海的英籍华人高锟（C.K. KA） 博士提出:“只要设法降低玻璃纤维中的杂质，就 能够获得能用于通信的传输损耗较低的光导纤维。 ” 2009 年这一成就获得诺贝尔奖。 1970 年，康宁公司研 制出损耗为 20dB/km 的光纤，这一突破引起整个通信 界的震动， 世界发达国家开始投入巨大力量研究光纤 通 信 。 国 际 上 1972～1981 年 是 多 模 光 纤 研 发 和 应 用 期。前期第一个使用的波长是 850nm，打开了光纤生产 和应用的第 l 窗口。 这种光纤与 850nm 附近波长 LED
单模光纤 O 带为第 2 窗口，C 带称第 3 窗口，L 带为第
4 窗口，E 带为第 5 窗口。 把多模光纤和单模光纤的通
信波段汇总起来可列出表 1。
频带
表 1 光纤的通信波段 窗口 波长范围 ／ nm 频率范围 ／ THz
国际上，1982~1992 年是单模光纤大规模应用期。 1984 年开始用第 3 窗口(1550nm)，1984 年 CCITT 发布 G.65l 和 G.652 标准;到 1985 年，G.652 光纤 1310nm 损 耗已低至 0.35dB/km，1550nm 损耗已低至 0.21dB/km。
1 多模光纤应用
1966 年 7 月， 出生于上海的英籍华人高锟（C.K. KA） 博士提出:“只要设法降低玻璃纤维中的杂质，就 能够获得能用于通信的传输损耗较低的光导纤维。 ” 2009 年这一成就获得诺贝尔奖。 1970 年，康宁公司研 制出损耗为 20dB/km 的光纤，这一突破引起整个通信 界的震动， 世界发达国家开始投入巨大力量研究光纤 通 信 。 国 际 上 1972～1981 年 是 多 模 光 纤 研 发 和 应 用 期。前期第一个使用的波长是 850nm，打开了光纤生产 和应用的第 l 窗口。 这种光纤与 850nm 附近波长 LED
单模光纤 O 带为第 2 窗口，C 带称第 3 窗口，L 带为第
4 窗口，E 带为第 5 窗口。 把多模光纤和单模光纤的通
信波段汇总起来可列出表 1。
频带
