消防报警工程穿线接线颜色规范
火灾自动报警系统布线设计要求
一级消防工程师考点火灾自动报警系统布线设计要求火灾自动报警系统的布线设计要求1．布线设计的一般规定1)火灾自动报警系统的传输线路和50V以下供电的控制线路，应采用电压等级不低于交流300／500V的铜芯绝缘导线或铜芯电缆。
采用交流220／380V的供电和控制线路，应采用电压等级不低于交流450／750V的铜芯绝缘导线或铜芯电缆。
2)火灾自动报警系统传输线路的线芯截面选择，除应满足自动报警装置技术条件的要求外，还应满足机械强度的要求。
铜芯绝缘导线和铜芯电缆线芯的最小截面面积，不应小于下表的规定。
3)火灾自动报警系统的供电线路和传输线路设置在室外时，应埋地敷设。
4)火灾自动报警系统的供电线路和传输线路设置在地(水)下隧道或湿度大于90％的场所时，线路及接线处应做防水处理。
5)采用无线通信方式的系统设计，应符合下列规定：①无线通信模块的设置间距不应大于额定通信距离的75％。
②无线通信模块应设置在明显部位，且应有明显标识。
2．室内布线设计1)火灾自动报警系统的传输线路应采用金属管、可挠(金属)电气导管、BI级以上的钢性塑料管或封闭式线槽保护。
2)火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。
3)线路暗敷设时，宜采用金属管、可挠(金属)电气导管或BI级以上的刚性塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm；线路明敷设时，应采用金属管、可挠(金属)电气导管或金属封闭线槽保护。
矿物绝缘类不燃性电缆可明敷。
4)火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。
如受条件限制必须合用时，应将火灾自动报警系统用的电缆和电力、照明用的低压配电线路电缆分别布置在竖井的两侧。
5)不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。
6)采用穿管水平敷设时，除报警总线外，不同防火分区的线路不应穿入同一根管内。

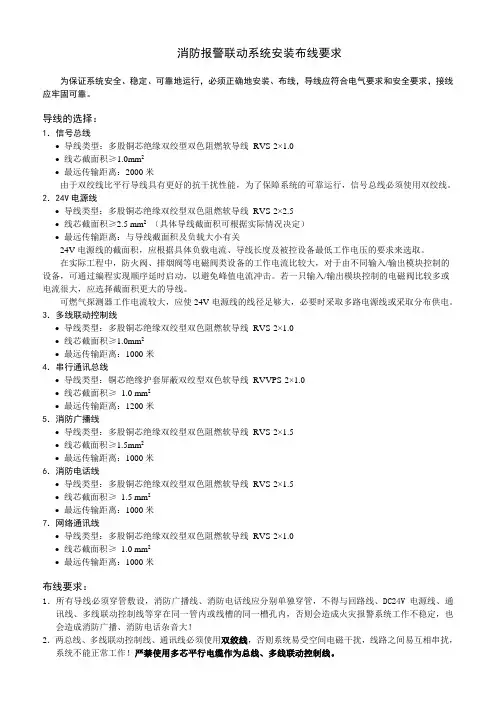

消防报警联动系统安装布线要求
消防报警联动系统安装布线要求为保证系统安全、稳定、可靠地运行，必须正确地安装、布线，导线应符合电气要求和安全要求，接线应牢固可靠。
导线的选择：1．信号总线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0•线芯截面积≥1.0mm2•最远传输距离：2000米由于双绞线比平行导线具有更好的抗干扰性能，为了保障系统的可靠运行，信号总线必须使用双绞线。
2．24V电源线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×2.5•线芯截面积≥2.5 mm2（具体导线截面积可根据实际情况决定）•最远传输距离：与导线截面积及负载大小有关24V电源线的截面积，应根据具体负载电流、导线长度及被控设备最低工作电压的要求来选取。
在实际工程中，防火阀、排烟阀等电磁阀类设备的工作电流比较大，对于由不同输入/输出模块控制的设备，可通过编程实现顺序延时启动，以避免峰值电流冲击。
若一只输入/输出模块控制的电磁阀比较多或电流很大，应选择截面积更大的导线。
可燃气探测器工作电流较大，应使24V电源线的线径足够大，必要时采取多路电源线或采取分布供电。
3．多线联动控制线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0•线芯截面积≥1.0mm2•最远传输距离：1000米4．串行通讯总线•导线类型：铜芯绝缘护套屏蔽双绞型双色软导线RVVPS-2×1.0•线芯截面积≥1.0 mm2•最远传输距离：1200米5．消防广播线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5•线芯截面积≥1.5mm2•最远传输距离：1000米6．消防电话线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.5•线芯截面积≥1.5 mm2•最远传输距离：1000米7．网络通讯线•导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2×1.0•线芯截面积≥1.0 mm2•最远传输距离：1000米布线要求：1．所有导线必须穿管敷设，消防广播线、消防电话线应分别单独穿管，不得与回路线、DC24V电源线、通讯线、多线联动控制线等穿在同一管内或线槽的同一槽孔内，否则会造成火灾报警系统工作不稳定，也会造成消防广播、消防电话杂音大！2．两总线、多线联动控制线、通讯线必须使用双绞线，否则系统易受空间电磁干扰，线路之间易互相串扰，系统不能正常工作！严禁使用多芯平行电缆作为总线、多线联动控制线。
消防报警管线敷设规定
引用回复][搜索][献花][顶贴]第5楼2008-12-10 22:32:00补充：《火灾自动报警系统设计规范GB 50116－98》相关条文屋内布线火灾自动报警系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。
消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm。
当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。
采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。
火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。
如受条件限制必须合用时，两种电缆应分别布置在竖井的两侧。
从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。
火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。
正极“+”线应为红色，负极“-”线应为蓝色。
同一工程中相同用途导线的颜色应一致，接线端子应有标号。
接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有相应的标号。
火灾自动报警系统的传输网络不应与其他系统的传输网络合用。
相关条文解释内容：10 布线屋内布线火灾自动报警系统的传输线路穿线导管与低压配电系统的穿线导管相同，应采用金属管、经阻燃处理的硬质塑料管或封闭式线槽等几种，敷设方式采用暗敷或明敷。
当采用硬质塑料管时，就应用阻燃型，其氧指数要求不小于30 。
如采用线槽配线时，要求用封闭式防火线槽。
如采用普通型线槽，其线槽内的电缆为干线系统时，此电缆宜选用防火型。
消防控制、通信和警报线路与火灾自动报警系统传输线路相比较，更加重要，所以这部分的穿线导管选择要求更高，只有在暗敷时才允许采用阻燃型硬质塑料管，其他情况下只能采用金属管或金属线槽。
消防控制、通信和警报线路的穿线导管，一般要求敷设在非燃烧体的结构层内(主要指混凝土层内) ，其保护层厚度不宜小于30mm 。
火灾自动报警系统施工及验收规范
火灾自动报警系统施工及验收规范第一章总则第1.0.1条为了提高火灾自动报警系统的施工质量，确保系统正常运行，防止和减少火灾危害，保护人身和财产安全，制订本规范。
第1.0.2条本规范适用于工业与民用建筑设置的火灾自动报警系统的施工及验收。
不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统的施工及验收。
第1.0.3条火灾自动报警系统的施工，必须受公安消防监督机构监督。
系统在交付使用前必须经过公安消防监督机构验收。
第1.0.4条火灾自动报警系统的施工及验收，除执行本规范外，尚应符合国家现行的有关标准、规范的规定。
第二章系统的施工第一节一般规定第2.1.1条火灾自动报警系统的施工应按设计图纸进行，不得随意更改。
第2.1.2条火灾自动报警系统施工前，应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。
第2.1.3条火灾自动报警系统竣工时，施工单位应提交下列文件：一、竣工图；二、设计变更文字记录；三、施工记录（包括隐蔽工程验收记录）；四、检验记录（包括绝缘电阻、接地电阻的测试记录）；五、竣工报告。
第二节布线第2.2.1条火灾自动报警系统的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。
第2.2.2条火灾自动报警系统布线，应根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等级进行检查。
第2.2.3条在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
在穿线前，应将管内或线槽内的积水及杂物清除干净。
第2.2.4条不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
第2.2.5条导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
第2.2.6条敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
第2.2.7条管路超过下列长度时，应在便于接线处装设接线盒：一、管子长度每超过45m，无弯曲时；二、管子长度每超过30m，有1个弯曲时；三、管子长度每超过20m，有2个弯曲时；四、管子长度每超过12m，有3个弯曲时；第2.2.8条管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。
消防工程(火灾报警、喷淋系统)施工技术交底
消防工程（火灾报警、喷淋系统）施工技术交底一、电线电缆穿管敷设1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范GB50303-2015、GB50339-2013执行。
2、管内穿线宜在抹灰、粉刷及地坪面上工程完成后进行，穿线前应将管内积水及杂物清除干净后敷设。
3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“+”线为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
4、电缆穿管敷设时应合理安排，不宜交叉，敷设时应防止电缆之间及电缆与其他硬物体之间的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。
5、管内导线总截面积与管截面不应大于40%，或电缆的总截面积不应大于线槽的净截面积的50%。
导线穿入箱、盒、槽管口处应装护圈保护。
6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电线软管保护，导线不应有裸露部分。
7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。
8、同一建筑物内相同相位的电线应采用同一颜色的电线，A－黄、B－绿、C－红、N－淡兰色、PE－黄绿双色线、开关线――白色等其它颜色电线。
多路开关线可用不同颜色的电线加以区分。
以上应及时做好工程技术资料、质量检验批记录。
本分项工程质量目标：主控项目有关强制性条文必须全部符合规范要求，一般项目合格率90%。
二、报警设备、探测器类安装1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2015、GB50339-2013执行。
2、自动报警主机应设独立间，总控主机安装应距墙周圈600~800mm安装平稳。
3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45°，位置距墙壁、梁边及周围不应小于0.5m，距空调送风口1.5m。
水平空间安装设置宜居中布置，感温探测器的安装间距不应超过10m，感烟探测器的安装间距不应超过15m。
隐蔽工程验收记录表C5-1 (火灾自动报警系统管内穿线)
4.导线穿管前戴好护口，管内无积水、杂物，导线进入接线盒预留150mm裕度。
5.线缆穿入管内无背扣，拧花、接头现象，线缆两端设有耐磨擦的永久性线号标记。
6.导线与设备连接前用500V兆欧表进行各回路的绝缘电阻摇测试验，绝缘电阻值≥0.5MΩ，并对测试结
验收意见：
经检查：符合设计及《火灾自动报警系统施工及验收标准》GB50166-2019验收标准要求。
验收结论：□同意隐蔽□不同意，修改后进行复查
签字栏
专业监理工程师
专业质检员
专业工长
制表日期
年月日
本表由施工单位填写。
隐蔽工程验收记录
表C5-1
资料编号
08-15-C5-xxx
工程名称
施工单位
监理单位
验收项目
火灾自动报警系统管内穿线
验收日期
2020年8月18日
验收部位
验收内容：
1.依据消防设计施工图纸电施xxx进行施工，《火灾自动报警系统施工及验收标准》GB50166-2019。
2.穿线前核对感烟探测器、消防广播、消防电话、消防模块所穿的线缆规格型号及根数，符合设计及规范要求。
消防报警管线敷设规定
引用回复][搜索][献花][顶贴]第5楼2008-12-10 22:32:00补充：《火灾自动报警系统设计规范GB 50116－98》相关条文10.2 屋内布线10.2.1 火灾自动报警系统的传输线路应采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。
10.2.2 消防控制、通信和警报线路采用暗敷设时，宜采用金属管或经阻燃处理的硬质塑料管保护，并应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mm。
当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。
采用经阻燃处理的电缆时，可不穿金属管保护，但应敷设在电缆竖井或吊顶内有防火保护措施的封闭式线槽内。
10.2.3 火灾自动报警系统用的电缆竖井，宜与电力、照明用的低压配电线路电缆竖井分别设置。
如受条件限制必须合用时，两种电缆应分别布置在竖井的两侧。
10.2.4 从接线盒、线槽等处引到探测器底座盒、控制设备盒、扬声器箱的线路均应加金属软管保护。
10.2.5 火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。
正极“+”线应为红色，负极“-”线应为蓝色。
同一工程中相同用途导线的颜色应一致，接线端子应有标号。
10.2.6 接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有相应的标号。
10.2.7 火灾自动报警系统的传输网络不应与其他系统的传输网络合用。
相关条文解释内容：10 布线10.2 屋内布线10.2.1 火灾自动报警系统的传输线路穿线导管与低压配电系统的穿线导管相同，应采用金属管、经阻燃处理的硬质塑料管或封闭式线槽等几种，敷设方式采用暗敷或明敷。
当采用硬质塑料管时，就应用阻燃型，其氧指数要求不小于30 。
如采用线槽配线时，要求用封闭式防火线槽。
如采用普通型线槽，其线槽内的电缆为干线系统时，此电缆宜选用防火型。
10.2.2 消防控制、通信和警报线路与火灾自动报警系统传输线路相比较，更加重要，所以这部分的穿线导管选择要求更高，只有在暗敷时才允许采用阻燃型硬质塑料管，其他情况下只能采用金属管或金属线槽。
火灾自动报警系统安装技术要求
火灾自动报警系统施工技术标准一、明敷穿线钢导管路技术要求敷设前外观检查：钢导管无压扁、内壁是否光滑。
镀锌钢导管镀层覆盖完整、表面无锈斑。
1、钢导管管路有下列情况之一时，中间应增设拉线盒或接线盒，其位置应便于穿线：管路长度每超过30m，无弯曲；管路长度每超过20m，有1个弯曲；管路长度每超过10m，有2个弯曲；管路长度每超过8m，有3个弯曲。
2、钢导管管路弯曲敷设时，弯曲管材弧度应均匀。
不应有折皱、凹陷、裂纹、死弯等缺陷。
切断口平整、光滑。
管材弯扁程度不应大于管外径的10%。
3、钢导管的弯曲半径不宜小于管材外径的6倍。
当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。
4、钢导管在敷设前应均匀涂刷防火涂料。
5、为避免明敷设钢导管被破坏，尽量将钢导管直接敷设在粱、棚、柱上，采用“欧姆”形卡固定。
6、明敷设钢导管采用单独的卡具吊装或支撑物固定，管路的吊杆直径不应小于6mm。
（若采用角钢时规格不应小于25mm*25mm*3mm）7、明敷钢导管管路应排列整齐，固定点牢固，间距均匀，其最大间距应符合下表的规定：8、明敷钢导管管路的固定点与终端、弯头中点、电气器具或盒箱边缘的距离宜为200mm，并同一项目中应统一距离标准。
(个别情况应满足150~300mm）9、钢导管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50～80mm。
9、钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。
钢管进箱盒的长度以带满护口贴进根母为准。
10、导管经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导管跨越变形缝的两侧应固定，并留有适当余量。
11、套接紧定式钢导管管路连接的紧定螺钉，应采用专用工具操作。
不应敲打断、折断螺帽。
12、套接紧定式钢导管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。
管材插入连接套管接触应紧密，且应符合下列规定：1）直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防报警工程穿线、接线、颜色规范
1温感、烟感: 穿红蓝 RVS1.5双绞线 1根单独与消防控制中心主机连接
2电话:穿红蓝BV2.5单芯线2根与地下室所有电源线连接
穿红蓝RVS1.5双绞线1 根与探头线连接
穿电话线1 根单独与消防控制中心主机连接（与手报电话不连）
3手报
（不带电话插孔）人防部分穿红蓝RVS1.5双绞线 1根与探头线连接
（带电话插孔）非人防部分穿红蓝RVS1.5双绞线 1根与探头线连接
穿电话线 1根，单独与消防控制中心主机连接，安装电话模块一只，所有分区手报电话连接与模块连接（与消防电话不连）
4消火栓按钮
穿红黄蓝绿BV1.5单芯线4根地下室所有消火栓按钮连接后与消火栓泵控制柜连接（不需要与消防控制中心连接）穿红蓝RVS1.5双绞线1根与本防火分区探头线连接5声光
穿红蓝BV2.5单芯线2根与地下室所有电源线连接
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
6广播:穿红黄RVS1.5双绞线1根与消防控制中心主机连接，每一个防火分区装一个广播模块，本防火分区所有广播与本防火分区的模块连接
7层显:穿红蓝BV2.5单芯线2根与地下室所有电源连接
穿红蓝RVS1.5双绞线1根单独与主机连接
8信号阀、水流指示器:穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
9防火阀:穿红蓝BV2.5单芯线2根与地下室所有电源连接
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
10风机总线控制:穿红蓝BV2.5单芯线2根与地下室所有电源连接
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
11风机多线控制:穿黑、白、黄绿双色BV1.5单芯线3根从风机控制柜直接与主机连接
12电切模块
穿红蓝BV2.5单芯线2根与地下室所有电源连接
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
13卷帘门模块
穿红蓝BV2.5单芯线2根与地下室所有电源连接
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
14压力开关模块
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
15压力开关起泵线
穿BV1.5单芯线2根把每个压力开关并联后，与喷淋泵控制柜连接16水泵总线控制
穿红蓝BV2.5单芯线2根与地下室所有电源连接
穿红蓝RVS1.5双绞线1根与本防火分区探头线连接
17水泵多线控制
穿黑、白、黄绿双色BV1.5单芯线3根从风机控制柜直接与主机连接18模块接线方法：待设备进场后与设备厂家联系。
