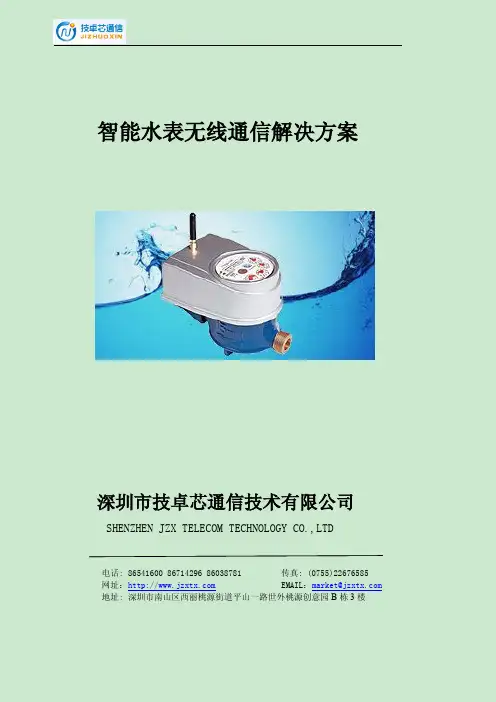

智能水表无线通信解决方案
智能水表无线通信解决方案深圳市技卓芯通信技术有限公司SHENZHEN JZX TELECOM TECHNOLOGY CO.,LTD电话:865416008671429686038781传真:(0755)22676585网址： EMAIL：market@ 地址:深圳市南山区西丽桃源街道平山一路世外桃源创意园B栋3楼需求分析目前许多地方的自来水公司，还是采用人工上门读取水表数据的抄表方式，这种方式需要抄表工人挨家挨户去读取水表的数字，如果用户家中无人就没办法读取数据，而且人工抄表的方式还非常不利于数据统计，随着现在科学技术的发展，对抄表方式也是提出了新的要求，要求提高可靠性，实时性以及数据处理的方便性。
于是无线抄表技术已经开始广泛应用于自来水公司的自动抄表。
由于长距窒内外的布线存在着短路、断线隐患，错综复杂的线路使系统调试和维护困难重重，现在存在的远程集中抄表方式已不能满足水电公司日益增长的业务需求。
因此，我们提出了新的自动抄表系统---无线抄表。
（一）无线远传水表集抄系统系统组成：无线远传水表抄表网络系统由抄表管理中心，集中控制器和采集终端组成。
其结构示意图如下：1）抄表管理中心：由抄表管理中心内部的抄表管理计算机及其后台上位机管理软件组成，是整个远程无线抄表系统的核心管理部分，它既是远程所有无线抄表设备的管理者，又是联系着用户营销管理系统与远程自动抄表系统的桥梁。
中心管理系统通过远程GPRS/CDMA的无线通信方式与远程无线集中器通信，抄收无线集中器数据，远程无线集中器与无线数据路由采集器之间通过自组网RF无线通信模块连接，无线数据路由采集器可以组网路由，以达到远距离路由通信，由路由采集器抄收各个无线用户表端数据。
2）集中器：集中器是管理中心与用户终端沟通的桥梁，是整个系统的中间层。
1.通过无线数据通信方式，向上可接收抄表管理中心的指令，自动完成抄水表数据和控制用户水泵开关的工作；2.向下通过无线数据通信方式与采集终端通讯，定时抄收采集终端用户水表数据，并根据设置，自动将数据另存，作为向用户收费的依据；3.管理中心通过集中器可向采集终端发送供水开关指令，完成对恶意欠费用户的远程惩罚性断水工作。
远传水表解决方案
远传水表解决方案远传水表是一种能够实现自动远程抄表、监测用水情况、实时传输数据的水表产品。
它利用物联网技术，通过无线传输数据的方式，实现了对水表的远程监控和管理。
远传水表解决了传统水表抄表工作繁琐、耗时长、不准确等问题，提高了用水单位和管理者的工作效率，为水资源管理提供了便利。
下面是关于远传水表解决方案的详细介绍。
一、远传水表的原理和组成远传水表系统由远传水表、数据采集终端、数据传输网和数据处理平台四个主要部分组成。
1.远传水表：远传水表是系统的核心组成部分，它能够实时记录和统计用水数据，并通过内置的通讯模块将数据传输给数据采集终端。
2.数据采集终端：数据采集终端负责接收和存储来自远传水表的用水数据，并将数据通过无线通信方式传输给数据传输网。
3.数据传输网：数据传输网负责接收来自数据采集终端的用水数据，并将数据传输给数据处理平台。
4.数据处理平台：数据处理平台负责接收来自数据传输网的用水数据，并进行数据处理、分析和存储。
用户可以通过数据处理平台进行用水数据的查询、统计和管理。
二、远传水表的优势和应用意义1.自动化管理：远传水表实现了自动化抄表，不再需要人工定期抄表，大大节省了人力和时间成本。
同时，远传水表能够实时监测用水情况，通过数据分析和处理，可以及时发现异常用水行为，提供科学的用水管理建议。
2.精确性高：远传水表采用数字化设计，具有高度的精确性。
它能够准确记录用水数据，避免了传统水表由于机械磨损或破坏导致的数据不准确的问题。
3.节水意识提高：远传水表能够通过实时监测和记录用水数据，向用户提供详细的用水情况报告，帮助用户了解自己的用水习惯和用水量，从而提高节水意识并采取相应的节水措施。
4.减少漏水损失：远传水表能够及时发现用水异常情况，如漏水、窃水等，减少用水单位和个人的用水损失。
5.提高服务质量：远传水表系统具有自动化抄表、无线通信、数据分析处理等功能，大大提高了服务效率和质量，为用户提供了更好的水务服务。
无线电表 水表 电能表远程集中抄表系统解决方案
Ø 系统自动记录各种运行日志，以备查询： Ø 数据采集日志（采集时间、采集内容、操作结果）。 Ø 数据统计日志（统计时间、统计内容、操作结果）。 Ø 数据修改日志（记录修改人员、操作机器、修改内容）。 Ø 系统操作日志（记录操作人员、操作机器、操作内容、操作结果）。 Ø 系统登录日志（登录人员、登录机器、退出登录时间）。
电压：AC176～253 V 频率：50Hz
工作温度 工作环境
相对湿度
-40℃～+70℃ 10%～95%
功率消耗 --------
≤15W
时钟
时钟精度 时钟电池
＜±1s/d CR2032
工频耐压 绝缘性能
冲击耐压
2.5KV 6KV
静电放电
8KV
电磁兼容
信号回路：2KV
快速瞬变脉冲群
电源回路：4KV
1
业务报表
系统在商用电子表格的基础上，增加相应定义数据功能，支持用户需要的各类表报，并把生 成的报表自动打印和发布。提供历史数据日、月、年或任意时间段报表。
远程操作
系统可对远方终端执行相应的远程操作命令，包括远程参数设置，远程控制、远程数据抄收、 远程终端复位、远程终端软件升级等。
三、系统分析
3.1、系统功能
本地传输接 4 路 RS485 或 4 路 M-Bus 抄表接口+1 路微功率无线，RS485 接口及 M-Bus 接口支Βιβλιοθήκη 口持插拔方式2
存储容量 ≥16MB 可靠性 MTBF≥7.6×104h
集中器安装时可以放置在下图所示的 200*400*500mm 的基业箱中。
2.3、1 主干网通信设计方案
小区集中抄表系统总体设计采用树型拓扑网络结构，以 24 号楼为中心，通过以太网总线分 别向各个楼群延伸，沿小区内预留的管道（埋地管道、架空桥架），直达在每栋楼宇的地下 室（电表房）中的数据集中器，集中器连接每层楼的采集器。通过采集器把所有居民家的电 表、水表、燃气表连接起来。通信主干网如下图所示，其中红色线部分为各楼宇和数据中心 的通信主干网。通信主干网可采用以太网线连接，也可以使用光纤传输。所有总线都汇聚到 24 号楼。主干通信线缆采用主备方式，预留一路备用通信线路。在 24 号楼汇聚处需预留 8 根网线的管道接入室内。
远传水表管理系统解决方案
实施步骤
需求分析：了解客户需求，确定系统功能
01
系统设计：根据需求设计系统架构，制定实施方案
02
硬件安装：安装水表、采集器、集中器等硬件设备
03
软件安装：安装管理系统软件，配置参数
04
数据采集：通过采集器收集水表数据，上传至管理系统
05
系统调试：测试系统功能，优化参数设置
06
培训与维护：提供操作培训，定期进行系统维护和升级
演讲人
目录
01.
概述
02.
核心技术
03.
应用场景与功能
04.
部署与实施
05.
应急处理措施
06.
实践与展望
1
方案背景
1
远传水表管理系统是针对传统水表管理的弊端而提出的解决方案。
2
传统水表管理存在人工抄表效率低、误差大、数据不实时等问题。
3
远传水表管理系统采用先进的物联网技术，实现远程抄表、实时监控和数据分析。
工业园区：监控用水量，降低生产成本
农业灌溉：监控用水量，提高灌溉效率
公共设施：监控用水量，提高用水效率
学校：监控用水量，提高用水效率
医院：监控用水量，提高用水效率
政府机关：监控用水量，提高用水效率
功能介绍
远程抄表：实时读取水表数据，无需人工现场抄表
远程控制：远程控制水表开关，方便管理
报警功能：检测到异常情况，如漏水、欠费等，自动报警
数据分析：实时分析水表数据，及时发现异常情况
自动计费：根据用水量自动计算费用，提高收费效率
4
3
2
远传水表技术
远传水表：通过无线或有线网络，实现远程抄表和控制
自动抄表：无需人工现场抄表，提高工作效率
智慧水务远传水表管理系统解决方案
总结
01
不足
02
技术成熟度：目前智慧水务远传水表管理系统技术 尚未完全成熟，仍需进一步研发和完善。
03
成本投入：该系统的建设和运营需要一定的资金和 技术支持，成本较高。
总结
数据整合难度
不同地区、不同厂商的水表数据格式可能存在差异，数据整合难度较大。
法律法规制约
目前关于智慧水务远传水表管理系统的法律法规尚不完善，可能存在合规性问题。
、抄表效率、服务质量等。
远传水表技术发展
远传水表技术为供水管理提供了新 的解决方案，通过实时监测和数据 采集，提高管理效率和准确性。
智慧水务建设需求
智慧水务是城市供水管理的发展趋 势，通过信息化、智能化手段，提 升供水服务水平和资源利用效率。
远传水表管理系统概述
系统定义
系统架构
远传水表管理系统是一种基于远传水 表技术的信息化管理系统，用于实时 监测和数据采集，提高供水管理效率 和准确性。
定期备份和恢复数据
对数据进行定期备份和恢复，避免数据丢失和损坏。
数据处理性能优化方案
1 2
选用高性能数据处理设备
采用高性能的数据处理设备，确保数据的快速处 理和存储。
优化数据处理算法
采用高效的数据处理算法，减少数据处理时间和 资源消耗。
3
数据挖掘和分析
对数据进行挖掘和分析，提取有价值的信息和趋 势，为决策提供支持。
远传水表管理系统通常采用分布式架 构，由数据采集终端、通信网络、数 据中心和应用系统组成，实现数据的 集中管理和应用。
系统功能
远传水表管理系统具备实时监测、数 据采集、数据分析、报表生成等功能 ，支持多种通信方式和数据接口，满 足不同用户需求。
智能水表-远传抄表系统解决方案
智能水表:远传抄表系统解决方案软件特点：1. 智能水表远传抄表系统是浩宁达公司在多年终端及系统产品研究开发的基础上，针对集中抄表应用而推出的整套系统解决方案。
该系统是能源管理的一个重要组成部分，解决了入户抄表的效率低、人为干扰性和不安全因素等问题，减少了物业部门的工作量及不必要的纠纷。
2. 本系统由主站系统、通信网络、系统分站及销售站点组成。
实现数据采集、存储和传输，并对表具和分站终端设备运行情况准时监控、用量统计和分析、结算收费、催费、远程控制等，为管理单位的MIS、ERP系统等其它系统提供准确、完整的能源使用信息数据。
3. 集中器上行通道可选用以太网、GPRS/CDMA、3G、LTE等，集中器下行和采集器之间通讯采用微功率无线MESH网状网络，采集器下行和表具之间通讯采用微功率点对点无线传输或者M-BUS总线。
适用范围：各类通信协议的智能水表。
系统组成：整体系统由主站系统、数据采集设备以及智能表具设备构成。
其中：1. 主站系统是指智能表具远传抄表系统；2. 数据采集设备是指集中器和采集器等采集设备；3. 智能表具设备是指智能水表计量设备。
主要功能:1. 自动抄表：无需上门手动抄表，免打扰住户，提高园区住宅安全性和维护园区内住户住宅私密性；2. 档案管理：对包括计量点基本参数、设备基本参数、集中器状态、采集方案、操作日子等进行维护和管理；3. 统计分析：通过表格和图形方式对表具数据进行分类统计、分析和查看；4. 报表管理：存储、统计用户的水能源使用量数据生成报表并进行打印；5. 远程控制：系统根据实际需要提供远程开启和关断的功能，当检测到用户欠费或非法使用时，发出关断操作令；6. 当符合开启要求时，由操作人员给出开启操作指令；并支持远程预付费功能（说明：本功能需表具支持）;7. 具有短信数据发送功能：便于用户及时了解水能源的使用情况；8. 自动调频：具有不少于10个工作频道的自动跳频功能，能根据现场工作环境自动选择最佳工作频道；9. 自动恢复：网络内任何节点出现通信故障时，网络自动重构，不影响其他节点正常通信；10.数据加密：具有AES-128硬件加密功能；11.自动组网：具有现场免设置的情况下全网自动组网和自动路由；12.双向实时通信：具备远程实时抄表功能；具备表具主动上报功能；13.即装即用：新装或拆除表具时应能自动加入或离开网络，不需人工设置。
无线远传水电表远程抄表系统方案(带IC卡控制)
[标签:标题]篇一：无线远传水电表远程抄表系统方案(带IC卡控制)无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。
1、应用范围? 供水公司? 电力公司? 物业公司? 企业单位? 学校宿舍等2、系统功能? 实时抄表功能? 冻结抄表功能? 设备档案管理? 用户档案管理? 数据统计分析? 报表查询打印? 操作权限管理? 缴费结算管理? 数据异常诊断? 数据备份恢复二、参照标准和规范文件? GB/T 778.1-2007? GB/T 778.2-2007? GB/T 778.3-2007? CJ/T 188-2004冷水水表和热水水表（第1部分：规范）冷水水表和热水水表（第2部分：安装要求）冷水水表和热水水表（第3部分：试验方法和试验设备）户用计量仪表数据传输技术条件? 信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》? JJG596-2012 电子式电能表? JJG596-2012 电子式电能表检定规程? IEC62052-11 交流电测量设备通用要求、试验和试验条件? GB/T17215.321-2008 1级和2级静止式交流有功电度表? DL/T 645-1997多功能电能表通信规约? 信部[2005]423号微功率（短距离）无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。
远程自动抄表、水表远程抄表系统解决方案
远程自动抄表、水表远程抄表系统解决方案唐山平升电子技术开发有限公司技术交流热线：400-611-8633方案目录一、大客户计量存在的问题二、大客户用水监测系统1、系统组成2、大客户用水监测系统软件3、抄表终端4、计量表具5、通信网络一、大客户计量存在的问题在大部分供水企业的用户构成中，大用户数量虽少，但其用水量占总水量的比例却很大，从管网运行的角度，十分有必要对这些管网中大用户的用水规律进行调查。
目前，供水企业大用户用水管理主要存在以下问题：1、抄表周期内无法及时发现水表何时发生损坏。
目前各大水司的抄表周期一般为1个月，如果在这个周期内，水表因故障发生停表未及时发现，每个月所带来的水量损失将是一个不小的数字。
2、检定周期内无法有效判断计量何时失准。
一般水司管辖内的大表检定周期为2年。
而在此期间内因没有充分的数据加以分析，很难判断计量是否准确。
以DN150旋翼式水表为例，若由于水垢沉积等原因造成示值误差偏慢10%，每天所损失的水量就是120 M3，若周检期内，有半年处于这种状态，水量损失将达到21840 M3。
3、配表不合理。
由于大口径管路的流量普遍难以预判，因此设计时如何合理配表是当前供水企业非常头疼的问题，经常出现“大口径小流量、小口径大流量”现象，水表在非正常工作下运行，自然产生先天性失效。
4、不可避免地存在“人情水”现象。
5、水费回笼较慢，影响水司资金运作效率。
综上所述，大表远传监控系统的最终目标为：降低供水公司产销差率，提供经营管理水平。
二、大客户用水监测系统1、系统组成本系统主要由四部分组成：监控中心、GPRS/GSM 网络、现场监测终端、计量水表（流量计）。
2、大客户用水监测系统软件水表或流量计水表或流量计水表或流量计该软件采用B/S结构设计，由系统信息管理、基础信息管理、流量监测管理、巡检报修管理、数据查询管理、用水统计报表、用水分析曲线、高级分析管理等主要功能模块组成。
支持SQL数据库，支持局域网、广域网上浏览操作。
无线远传阀控水表说明书
无线远传阀控水表说明书随着科技的不断进步，智能家居产品也越来越受到人们的关注与使用。
而无线远传阀控水表就是其中一种智能家居产品。
本文将对该产品进行详细介绍和功能说明。
一、产品概述无线远传阀控水表，是一种能够实现水表读数远程监控和阀门远程开闭的智能设备。
其通过信号传输技术，可以将水表读数通过网络发送至监控系统，实现远程监测。
另外，它还可与阀门相连，通过网络控制系统，实现远程开闭操作。
二、产品特点1. 无线传输技术：无线远传阀控水表采用无线传输技术，可实现远程读取水表数据，避免了人工抄表带来的不便。
2. 阀门控制：通过与阀门的连接，可实现远程开关水阀的功能。
用户可以通过手机、电脑等终端设备，远程操作水阀，方便安全，节约用水。
3. 数据监控：无线远传阀控水表将实时的水表读数发送至监控系统，用户可以实时了解自己的用水情况，及时采取节水措施。
4. 防漏报警：通过仔细监测水表读数变化，无线远传阀控水表能够自动检测和报警漏水情况，保护用户的财产安全。
5. 节能环保：通过无线远传阀控水表，用户可以实时了解自己的用水情况，便于进行节水控制，从而实现节能环保的目标。
三、使用说明1. 水表连接：首先将无线远传阀控水表与水表进行连接，确保信号的传输准确。
2. 系统安装：在安装无线远传阀控水表之前，用户需要根据产品说明进行系统安装，将监控系统与用户的终端设备相连接。
3. 远程控制：用户需要下载相关的手机应用或在电脑上安装相应软件，方可实现远程控制。
在控制时，用户可以根据需要实时开闭水阀，并了解实时用水情况。
4. 故障排除：如果出现无法远程控制或读数错误等问题时，用户可以先检查连线是否松动，继而查看产品手册中的故障排除方法。
若问题仍无法解决，建议联系售后服务解决。
四、用户注意事项1. 安全防护：无线远传阀控水表属于智能设备，使用时需注意防止不明人员擅自操作，以免引发意外。
2. 维护保养：定期检查水表连接是否松动，及时清理阀门和水表周围的杂物，确保正常使用。
远程抄表系统、远程抄表系统方案
表具管理
通信卡管理
五
06 权限管理版块
角色设置
操作员设置
● 创建、删除、修改操作员信息 姓名、 部门、 电话 管理类型 ......
● 创建、删除、修改管理角色 超级管理员、 管理员、 浏览用户 ......● 为不同角色分配使用权限
1、兼容多种无线抄表方式。2、监测用户用水过程数据。3、及时发现用水异常情况。4、对表具进行科学管理。5、通过数据分析可发现配表、漏失等诸多问题。
完美解决！
一
服务器
抄表员计算机
手机近距离抄表抄表中心源自GPRS/CDMA远程抄表
433MHz/GPRS接力抄表
二
系统组成
抄表方式和抄表设备的选择
抄表方式
抄表设备的介绍
◆ 可抄脉冲(PI)、串口(RS232/RS484)输出的流量仪表。◆ 采用433MHz 无线传输数据。◆ 历史记录存储。◆ 电池供电，电池寿命2-5年。◆ 防水、防潮，防护等级IP68。◆ 通信距离：空旷环境下传输距离＞2.5千米； 表井内向地面传输距离＞150米。
设备名称
设备图片
适用条件
人工智能抄表
手机无线抄表设备
1、水表/流量计安装在表井内。2、抄表员每月定期到现场抄表。
远程自动抄表
电池供电GPRS/CDMA抄表终端
1、水表/流量计安装在表井内。2、表井内GPRS/CDMA信号质量好。
市电/太阳能供电GPRS/CDMA抄表终端
1、水表/流量计安装在表井外。2、具备市电或太阳能供电条件。
三
抄表设备
1、电池供电433MHz抄表终端
抄表设备
DATA-6218
◆ 可抄脉冲(PI)、模拟量(AI)、串口(RS232/RS484)输出的流量仪表。◆ 采用GPRS/CDMA无线传输数据。◆ 大容量数据存储。◆ 电池供电，电池寿命1-5年。◆ 防水、防潮，防护等级IP68。◆ 工作模式：定时抄表、定时上报。
