类别音频设备版本R1文件编号C304-DISTOR-制定部门品保部制定日期2011年12月02日页次1/3 ★目的：介绍失真仪的使用方法，使相关人员能正确操作失真仪。
★失真仪（DISTORTION METER）概述失真仪是用来测量放大电路信噪比的一种常用电子仪器。
由于放大电路对基波、二次谐波、多次谐波均具有放大作用，每个放大电路对高次谐波的抑制作用是不同的，为了测量这些谐波成分相对于基波成分所占的比例，我们引用失真度来表示。
注意这里的失真度不同于幅度失真（截止失真和削顶失真）。
下图1是我厂常用的TMD-1911型号的失真仪，失真度与电平同时以两只表头显示。
可以用来测量400Hz±10%和1000Hz±10%信号的失真度, 测量范围从0.01%～30%，共有0.1%、0.3%、1%、3%、10%、30%六个量程。
还可以对20Hz～50KHz的交流信号电压、电平进行测量,测量范围从100mV～100V，共有100mV、300mV、1V、3V、10V、30V、100V七个量程。
图 1★ TMD-1911失真仪面板介绍此面板共分为左右两边，左边的为电平测量面板，右边的为失真度测量面板。
下方的琴键按钮为量程选择按钮，左边的为电压量程，右边的为失真度量程。
量程上方的黑色小孔为调零电位器，左边用来调左边表头指针，右边用来调右边表头指针。
左边的表盘为电平指示盘，有四条刻度线。
当读输入信号交流有效值时，逢1量程读第一条刻度，逢3量程读第二刻度；当读电平分贝值时，逢1量程读第三条刻度；逢3量程读第四刻度。
右边的表盘为失真度指示盘，有三条刻度线。
当读失真度的百分之几时，逢1量程读第一条刻度；逢3量程读第二刻度；当读失真度为多少分贝时，读第三刻度。
类别音频设备版本R1文件编号C304-DISTOR-制定部门品保部制定日期2011年12月02日页次2/3红色按钮为开机键，按下去为开机，弹出来为关机。
中间的接口（INPUT）为信号线接口。
音频测试-失真仪-使用方法
音频测试-失真仪-使用方法-CAL-FENGHAI.-(YICAI)-Company One1★目的：介绍失真仪的使用方法，使相关人员能正确操作失真仪。
★失真仪（DISTORTION METER）概述失真仪是用来测量放大电路信噪比的一种常用电子仪器。
由于放大电路对基波、二次谐波、多次谐波均具有放大作用，每个放大电路对高次谐波的抑制作用是不同的，为了测量这些谐波成分相对于基波成分所占的比例，我们引用失真度来表示。
注意这里的失真度不同于幅度失真（截止失真和削顶失真）。
下图1是我厂常用的TMD-1911型号的失真仪，失真度与电平同时以两只表头显示。
可以用来测量400Hz±10%和1000Hz±10%信号的失真度, 测量范围从%～30%，共有%、%、1%、3%、10%、30%六个量程。
还可以对20Hz～50KHz的交流信号电压、电平进行测量,测量范围从100mV～100V，共有100mV、300mV、1V、3V、10V、30V、100V七个量程。
图 1★ TMD-1911失真仪面板介绍此面板共分为左右两边，左边的为电平测量面板，右边的为失真度测量面板。
下方的琴键按钮为量程选择按钮，左边的为电压量程，右边的为失真度量程。
量程上方的黑色小孔为调零电位器，左边用来调左边表头指针，右边用来调右边表头指针。
左边的表盘为电平指示盘，有四条刻度线。
当读输入信号交流有效值时，逢1量程读第一条刻度，逢3量程读第二刻度；当读电平分贝值时，逢1量程读第三条刻度；逢3量程读第四刻度。
右边的表盘为失真度指示盘，有三条刻度线。
当读失真度的百分之几时，逢1量程读第一条刻度；逢3量程读第二刻度；当读失真度为多少分贝时，读第三刻度。
红色按钮为开机键，按下去为开机，弹出来为关机。
中间的接口（INPUT）为信号线接口。
此外，两个表盘中间还有3个指示灯，当输入信号为1KHz±10%时，1KHz的指示灯亮；当输入信号为400Hz±10%时，400Hz的指示灯亮；其它信号频率NO GO指示灯亮。
4121自动失真仪使用说明
ZQ4121A型自动失真仪下载说明书打印本页1．概述2．技术参数3．工作原理4．使用方法5．维护与校准6．随机附件1．概述ZQ4121A自动失真仪是采用集成电路的电子测量仪器。
具有测试精度高、体积小重量轻、操作方便、性能可靠等优点。
本仪器主要用来测量音频信号及各种音频设备的非线性失真，又可作为音频电压表使用。
并能对放大器及各种音频设备进行信噪比和频率特性的测试。
由于仪器具有电平自动校准和频率自动跟踪装置，使得失真度测量大为简便，即使含有调幅的信号或含有频率抖动成份的信号，也能进行方便而稳定的失真度测试。
适用于科研、生产、通讯、教育、维修等部门及一切需要使用失真仪的场合。
2．技术参数2.1失真度测量：2.1.1测量频率范围：10Hz—109kHz分四个频段2.1.2失真度测量范围：a.20Hz—20kHz0.01%—30%b.10Hz—109kHz0.03%—30%2.1.3失真度测量误差：a.300Hz—5kHz不大于满度值的±7%±0.01%*b.20Hz—20kHz不大于满度值的±10%±0.015%**c.10Hz—109kHz不大于满度值的±15%±0.025%2.1.4机内引入失真：a.300Hz—5kHz不大于0.015%*b.20Hz—20kHz不大于0.025%**c.10Hz—109kHz不大于0.035%2.1.5输入电压自动调整范围：大于10dB2.1.6失真度最小可测电压：100mV2.2电压测量：2.2.1电压测量范围：300μV—300V2.2.2电压测量基本误差：不大于满度值的±5%（1kHz）2.2.3电压频率附加误差：输入量程开关100V以下：a.20Hz—50kHz不大于0.5dBb.5Hz—300kHz不大于1dB输入量程开关300V：a.20Hz—20kHz不大于0.5dBb.10Hz—100kHz不大于1dB2.2.4电压噪音底度：不大于50μV2.2.5最大可测信噪比：120dB2.3失真仪输入阻抗：100kΩ±2%，输入电容不大于100pF*400Hz高通，30kHz低通，在失真度0.03%档时均接入。
马可尼2955B(综合测试仪)操作使用说明书
2955B操作使用说明书一、操作说明1.概述这部分在下述工作条件下简述前，后面板的控制和连接，细述仪器的每一项主要功能，主要功能分别整理在“发射机测试”、“接收机测试”、“双工测试”、“音频测试”和“信号码测试”，通过按HELP键提供追加功能信息，并在“帮助键工作”条件下提供更详细说明，为了使熟悉仪器，提供了低频信号发生器和射频信号发生器工作过程。
2.最初的设置当开关接通时仪器自动进入工作并显示如下：条件设定模式接收测试射频发生器频率 300MHz射频发生器电平 -100dBm调制频率 1KHz调制电平 FM 1.5KHz或使用者确定滤波器 0.3～3.4KHz或使用者定义连接器 N型插口3.自测任何时候，仪器开关接通后，大至5分钟便达到稳定，并能够自测，它通过使用HELP 键进入，工作详细介绍在帮助键工作条件下给出。
4.选择测量模式一旦仪器显示它的初始设定，你能够选择所需要的测量，其步骤如下：(1)选择模式(即发射测试、接收测试)，用蓝色标示键的一个。
(2)选择功能(即低频信号发生器，设定调制)，用绿色标示键的一个。
(3)输入数据(即频率、电平)，用棕色和灰色标示键。
通过简单的按键操作，可以从一项测量改变到另一项测量，对于每项测量，使用的确定和控制的工作，请看有关的标题(例如：测量发射机功率，参看射频功率表)。
在控制显示工作时，可能引起例外的响应或它的不足，可通过其它介绍手动选择进行控制。
例如AC、DC键不能同时选择DC，对于信纳比和失真度测量，通过手动选择，这些键不起作用。
在这种情况下，对于其它测量，选择失真度关断以恢复键的功能。
5.前面板□1 display (显示屏) 显示屏表述如下：(a)仪器设定和在显示屏的上半部用矩形框或实线或在下半部的轨迹线表示测量结果。
(b)使用7个绿色键中的2、3、4和7个和类似计算机软件键的灰色键8以选择程序功能。
在不同的窗口条件下，系列组件(54150－022P项目)作为选择备选件，能够被使用，这些均汇集在荧屏上。
音频设备产品检验测试方法
音频产品测试方法一、FM指标测试方法 (1KHz 22.5% DEV)(1) 30dB实用灵敏度 (USABLE SENSITIVITY S/N:30dB)先将机器收正为90MHz(98MHz、106MHz)，电平(LEVEL)打在正常dB数(40左右)，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再扭毫伏表三下，(即30dB，每扭一下为10dB)，然后调信号发生器的电平(LEVEL)，使没信号时的指针与有信号的指针重复(若没重复也不能超过1个dBm)，最后电平(LEVEL)显示的dB数就是此机的-30dB实用灵敏度。
(2) 3%失真灵敏度 (I.F.H. SENSITIVITY 75KHz DEV 3%T.H.D.)先将机器收正为90MHz(98MHz、106MHz)，调制度打在75%，将失真仪打在DIST、10%(-20dB)文件，然后分别调整音量电位器和发生器的电平(LEVEL)dB数，使失真仪指针指在3%的位置(不可超过3%的位置，正常应在3%内波动)，这时发生器的电平(LEVEL)dB数就是此机的3%失真灵敏度(例如：电平(LEVEL)dB数为11，那么3%失真灵敏度就是11)。
(3)-3dB极限灵敏度 (-3dB LIMITING SENSITIVITY)先将机器收正为98MHz，电平(LEVEL)打在66dB数，音量收细至0dB处，然后减少发生器的电平(LEVEL)dB数，到毫伏表指针减少3个dB时停，此时的电平(LEVEL)dB数就是此机-3dB 的极限灵敏度。
(4)信噪比 (S/N RATIO @1mV INPUT)先将机器收正为98MHz，电平(LEVEL)打在66dB，音量收细至0dB处，然后去掉信号(即打下ON/OFF钮)再打毫伏表，每扭一下为10dB，但毫伏表指针不能超过0dB，最后看指针指数是多少，再加上一共所打毫伏表的次数(每档为10dB)，(例：你一共打了三次指针指数为6，那么信噪比就是30+6=36dB)。

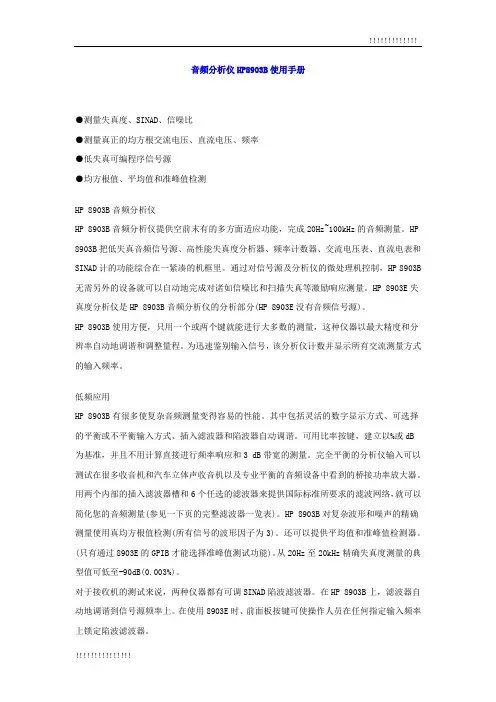

音频分析仪HP8903B使用手册
音频分析仪HP8903B使用手册●测量失真度、SINAD、信噪比●测量真正的均方根交流电压、直流电压、频率●低失真可编程序信号源●均方根值、平均值和准峰值检测HP 8903B音频分析仪HP 8903B音频分析仪提供空前末有的多方面适应功能，完成20Hz~100kHz的音频测量。
HP 8903B把低失真音频信号源、高性能失真度分析器、频率计数器、交流电压表、直流电表和SINAD计的功能综合在一紧凑的机框里。
通过对信号源及分析仪的微处理机控制，HP 8903B 无需另外的设备就可以自动地完成对诸如信噪比和扫描失真等激励响应测量。
HP 8903E失真度分析仪是HP 8903B音频分析仪的分析部分(HP 8903E没有音频信号源)。
HP 8903B使用方便，只用一个或两个键就能进行大多数的测量，这种仪器以最大精度和分辨率自动地调谐和调整量程。
为迅速鉴别输入信号，该分析仪计数并显示所有交流测量方式的输入频率。
低频应用HP 8903B有很多使复杂音频测量变得容易的性能。
其中包括灵活的数字显示方式、可选择的平衡或不平衡输入方式、插入滤波器和陷波器自动调谐。
可用比率按键，建立以%或dB为基准，并且不用计算直接进行频率响应和3 dB带宽的测量。
完全平衡的分析仪输入可以测试在很多收音机和汽车立体声收音机以及专业平衡的音频设备中看到的桥接功率放大器。
用两个内部的插入滤波器槽和6个任选的滤波器来提供国际标准所要求的滤波网络，就可以简化您的音频测量(参见一下页的完整滤波器一览表)。
HP 8903B对复杂波形和噪声的精确测量使用真均方根值检测(所有信号的波形因子为3)。
还可以提供平均值和准峰值检测器。
(只有通过8903E的GPIB才能选择准峰值测试功能)。
从20Hz至20kHz精确失真度测量的典型值可低至-90dB(0.003%)。
对于接收机的测试来说，两种仪器都有可调SINAD陷波滤波器。
在HP 8903B上，滤波器自动地调谐到信号源频率上。
《失真度仪》课件
失真度仪的操作步骤
开机自检
打开失真度仪电源，等 待自检完成，确保仪器
正常工作。
校准仪器
在开始测量前，应对失 真度仪进行校准，以确 保测量结果的准确性。
进行测量
根据选择的测量模式和 调整好的测试参数，进
行失真度测量。
记录结果
将测量结果显示在失真 度仪的显示屏上，并记
录相关数据。
失真度仪的维护与保养
《失真度仪》PPT课件
目 录
• 失真度仪简介 • 失真度仪的种类与选择 • 失真度仪的使用与操作 • 失真度仪的应用案例 • 失真度仪的发展趋势与未来展望
01
失真度仪简介
失真度仪的定义
01
失真度仪是一种用于测量电子信 号失真程度的仪器。
02
它能够检测信号在传输或处理过 程中产生的畸变，帮助用户了解 信号质量。
数字失真度仪
数字失真度仪采用数字信号处理 技术，具有更高的精度和稳定性
。
数字失真度仪能够提供更丰富的 测试和分析功能，例如频谱分析
、失真类型识别等。
数字失真度仪的操作也更加简便 ，易于实现自动化测试。
选择失真度仪的考虑因素
01
02
03
04
精度和稳定性
选择失真度仪时，需要考虑其 精度和稳定性，以确保测试结
显示结果
将失真度以数值或图形方 式显示，便于用户理解和 分析。
02
失真度仪的种类与选择
模拟失真度仪
模拟失真度仪是早期常见的仪 器，其工作原理是通过模拟电 路来检测信号的失真度。
由于技术限制，模拟失真度仪 的精度和稳定性相对较低，难 以满足高精度测量的需求。
随着数字技术的发展，模拟失 真度仪逐渐被数字失真度仪所 取代。
音频测试说明
类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次1/3 我们用专门的仪器设备来测试音频功放的电性能是否正常，相对于用耳朵来听要客观许多。
★输入信号源输入信号源我们采用标准的正弦波，用低频信号发生器来产生。
1）信号源频率：为了便于操作，信号源我们选此3个信号频率：100Hz、1KHz和10KHz。
2）信号源电压：信号源电压我们用500mV。
低频信号发生器的信号电压调好后，不要随意改动。
★输出监控为了测量标准信号经过音频功放放大后，有无失真或者说失真有无超过一定限度，我们必须对音频功放输出端进行监控。
1）波形监控：我们用示波器来监控信号输出波形是否有明显失真。
如音量调到很小时的截止失真，调到很大时的饱和失真，标准的正弦波经过放大后变成了其它波形等都可以通过示波器一眼就看出来。
注意在测不同频率时，示波器的时间系数开关应打到相应档。
100 Hz对应5mS 1KHz对应0.5mS 10K Hz对应50uS 2）幅度监控：我们用交流毫伏表来监控信号输出幅度是否有明显失真。
像声音调大后左右音量不一致，音量调不到最大等不良通过交流毫伏表一眼就可以看出来。
这些故障反应在交流毫伏表上，指针指示位置会有明显不同。
通常我们定义指针左右偏转超过额定值的10%即为不良。
例如某功放输出额定值为2V（在交流毫伏表上指针指示为2V），如果交流毫伏表指针指示在1.8V～2.2V范围外即为不良品。
3）谐波监控：我们用失真仪来监控信号输出的谐波成分是否超过规定值。
如听音乐时有杂音，声音听不清晰，感到怪怪的等等，有时就是因为信号的谐波成分含量太高引起的，谐波成分太高就会产生噪音。
这些谐波用失真仪能很好的检测出来。
失真度的指标须根据不同的产品具体制定，高品质、高保真的产品失真度不能超过1%，而有些简易的功放只要失真度不超过10%就可以了。
类别音频测试版本R1文件编号C304-VOICE-制定部门品保部制定日期2011年12月02日页次2/3★接线方框图低频信号发生器待测试功放板左右声道转换盒示波器交流毫伏表失真仪★接线说明1）将低频信号发生器的输出端与功放板的输入端相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为量程选择按钮，左边的为电压量程，右边的为失真度量程。
量程上方的黑色小孔为调零电位器，左边用来调左边表头指针，右边用来调右边表头指针。
左边的表盘为电平指示盘，有四条刻度线。
当读输入信号交流有效值时，逢1量程读第一条刻度，逢3量程读第二刻度；当读电平分贝值时，逢1量程读第三条刻度；逢3量程读第四刻度。
右边的表盘为失真度指示盘，有三条刻度线。
当读失真度的百分之几时，逢1量程读第一条刻度；逢3量程读第二刻度；当读失真度为多少分贝时，读第三刻度。
红色按钮为开机键，按下去为开机，弹出来为关机。
中间的接口（INPUT）为信号线接口。
此外，两个表盘中间还有3个指示灯，当输入信号为1KHz±10%时，1KHz的指示灯亮；当输入信号为400Hz±10%时，400Hz的指示灯亮；其它信号频率NO GO指示灯亮。
注意，此仪表的失真度测量只能是频率为400Hz±10%和1KHz±10%的信号。
电平测量范围则可以从20Hz～50KHz。
还有一个红色按钮，按下去为开机，弹出来为关机。
★准备工作
1）连接电源线
用220V AC线把失真仪连上220V市电。
2）连接信号线
将信号输入探头与失真仪连接好，并将测试探头上的红、黑色鳄鱼夹短接。
3）将两种量程选择开关都置于最高档位。
★操作步骤
1）开机
按下电源开关，NO GO指示灯亮，仪器立刻工作。
为了保证仪器稳定性，需预热10秒钟后使用，开机后10秒钟内指针无规则摆动属正常现象。
2）连接被测电路
将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端）。
3）选择量程
观察表头指针在刻度盘上所指的位置，若指针在起始点位置基本没动，说明被测电路中的电压或失真度很小，且失真仪量程选得过高。
此时用递减法由高到低逐渐变换量程，直到表头指针指到满刻度的2/3处或中间部分即可。
（本厂测功放时电压一般选10V档或3V档，失真度选10%档）
4）读数
根据量程档位来选择刻度线进行读数。
注意左边的表盘代表电压值，右边的表盘代表失真度。
读数时眼晴应在指针的正前方。
★注意事项
1）仪器在通电之前，一定要将输入电缆的红黑鳄鱼夹相互短接。
防止仪器在通电时因外界干扰信号通过输入电缆进入电路放大后，再进入表头将表针打弯。
2）当不知被测电路中电压值大小时，必须首先将毫伏表的量程开关置于最高档。
如果指针基本不动或者动得很少，应逐级递减量程，直到指针指在刻度盘中间或偏右的部分再读数。
4）测量前应短路调零。
未通电时表头指针应指在零位，如没有要通过面板上的调零电位器将指针调零。
5）失真仪灵敏度较高，打开电源后，在较低量程时由于干扰信号（感应信号）的作用，指针会发生偏转，称为自起现象。
所以在不测试信号时应将量程旋钮旋到较高量程档，以防打弯指针。
6）失真仪接入被测电路时，其地端（黑夹子）应始终接在电路的地上（成为公共接地），以防干扰。
7）失真仪刻度分为0—1和0—3两种刻度，量程切换按钮分为逢一量程和逢三量程，凡逢一的量程直接在0—1刻度线上读取数据，凡逢三的量程直接在0—3刻度线上读取数据。
★备注
失真仪的接线，各参数的调节需要专门的技术人员在产线测试前弄好，一旦调好后，QC等其它人员不得随意私自调节，如发现问题，可以尽快通知相关人员处理。
