浮球式液位开关的产品分类
技术10种浮子液位计的结构图，看看你都认全了吗
技术10种浮子液位计的结构图，看看你都认全了吗浮子液位计是一种常用的液位测量仪器，是利用浮力中恒浮力原理工作的，通过漂浮在液面上的浮子来实现测量。
产品具有性能稳定、使用灵活、可靠性高、维护简便等优点。
今天小七主要来介绍一下浮子液位计的结构形式，希望可以帮助广大七友们更好的了解和应用该类液位计。
1.平衡式利用滑轮和索具将一个处于容器外部的平衡力，如配重或发条，与处于容器内部的浮子连接起来。
当浮子随液面做上下运动时带动索具、滑轮或配重或发条一起运动，通过检测这种运动中的位移或转动来在容器外部读取液位。
浮标液位计这类液位计在大型储罐上应用较多，常见有：浮标液位计、钢带液位计等。
2.杠杆式设置一个杠杆并将支点设置在容器壁上，将浮子固定在杠杆位于容器内侧的一端，当浮子随液面做上下运动时带动杠杆位于容器外的另一端运动，或者带动支点转动，通过检测这种运动中的位移或转角可以容器外部读取液位。
这类液位计由于其结构特性导致抗外力能力较强和具有高可靠性，所以常用在移动容器上或制作成液位开关。
常见有：船用液位计、浮球开关等。
浮球开关3.连杆式在浮球上部设一连杆，当浮球上下运动时带动连杆同步上下运动，并在连杆上端读出液位。
这类液位计适用于液面低于人员操作高度(如地下水池)的液位测量。
4.导杆式将浮子做成环形套在一根导杆上，浮子随液位变化沿导杆做上下运动。
在浮子内部置一永久磁性物体，同时在导杆内部设置磁敏元件，由磁敏元件检出浮子位置并转为与其相对应的代表液位高低的电信号输出。
这类液位计在容器内介质存在剧烈运动时表现较好，在仅需远传信号不需要现场液位标尺式指示的时候具有结构简单的特点。
同时是目前在命名上采用“浮子液位计”较多的类型。
5.连通管式在容器外侧设一垂直管道，上下通过管道与容器相连，根据连通管原理当容器内存有液体时，液体会进入垂直管道，并与容器内的液面等高。
这时在管道内置一浮子，则浮子的位置可以反映容器内液面。
这类液位计由于浮子设置在容器外面，不受容器内液体水平移动的影响。
液位计
目录01磁翻柱液位计02浮球液位计（液位开关）03防爆浮球液位开关04玻璃板式液位计05玻璃管式液位计06钢带液位计07重锤探测液位计08超声波物位计09智能雷达液位计10导波雷达液位计11电容式液位计12射频导纳物位控制器13音叉物位控制器14磁致伸缩物位计15压力液位变送器16小型浮球液位计（液位开关）磁致伸缩物位计工作原理：磁致伸缩液位传感器的工作原理：由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。
适用范围及特点：该产品使用进口芯片和先进工艺生产，经过公司技术人员的改进，产品设计合理、安装方便、结构精巧、环境适应性强、不需定期重标和维护。
具有精度高、稳定性好、可靠性高、输出信号多样、使用寿命长、安全可靠等优点。
广泛应用于工业过程控制、石油加工、制药、食品加工、水处理、加油站地下库存等领域中的液位、温度、密度、界面情况等物理参数的监测、警报与控制。
主要性能参数：正常工作条件：环境温度：-20～80℃；相对湿度：5%～100%（包括直接湿）；环境压力：86kPa～108 kPa；量程范围：0—12米，( 可根据用户要求定制) ；工作电源：24VDC ；信号输出：4-20mA标准电流信号；测量精度：±1mm或0.3%FS(电流输出型) ；工作压力：≤4.0Mpa；介质要求：密度≥0.5g/cm3、粘度≤0.05Pa.s；工作温度：T1:0~70 ℃、T2：-25~+80 ℃、 T3：-40~+85℃；重复性误差：优于0.01%FS；分辨率：优于0.1%FS迟滞：优于0.1%FS温度影响：±0.07%FS/ ℃零点调整范围：20%FS满量程调整范围：20%FS频率响应时间：0.2~5ms (根据量程大小而定)；连接形式：法兰连接；防爆标志：隔爆型:EXd ⅡCT6外壳防护等级：IP65测杆承受的压力：≤34Mpa型号及说明TQ-CZUL厂家代号G刚性杆传感器型式R柔性杆1常压过程压力(MPa)21.6 Mpa32.5 Mpa44.0 Mpa1法兰过程连接2螺纹P普通型变送器类型I本安防爆型B电流输出型1全不锈钢接触介质材质2不锈钢+F4其他1显示仪显示方式2数显表3其他X其他选项：如温度测量点个数等其他选项压力液位变送器测量原理：压力传感器深入或接触被测量液体时，将受到的介质压力P与被测量液体的液位的高度h成正比例，且线性度很高：即：P=ρgh其中：ρ：被测量介质的密度（kg/m3）g：当地的重力加速度（m/s2）h：被测量液体的高度（m）对于一定的被测量介质和同一个地点，ρ和g均为常数。

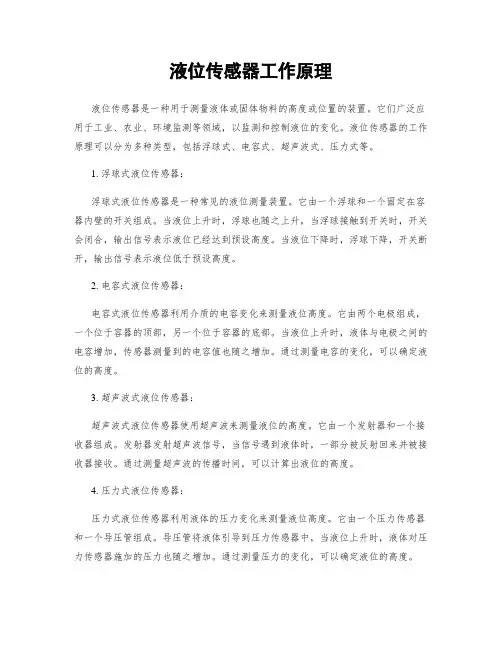

液位传感器工作原理
液位传感器工作原理液位传感器是一种用于测量液体或固体物料的高度或位置的装置。
它们广泛应用于工业、农业、环境监测等领域，以监测和控制液位的变化。
液位传感器的工作原理可以分为多种类型，包括浮球式、电容式、超声波式、压力式等。
1. 浮球式液位传感器：浮球式液位传感器是一种常见的液位测量装置。
它由一个浮球和一个固定在容器内壁的开关组成。
当液位上升时，浮球也随之上升，当浮球接触到开关时，开关会闭合，输出信号表示液位已经达到预设高度。
当液位下降时，浮球下降，开关断开，输出信号表示液位低于预设高度。
2. 电容式液位传感器：电容式液位传感器利用介质的电容变化来测量液位高度。
它由两个电极组成，一个位于容器的顶部，另一个位于容器的底部。
当液位上升时，液体与电极之间的电容增加，传感器测量到的电容值也随之增加。
通过测量电容的变化，可以确定液位的高度。
3. 超声波式液位传感器：超声波式液位传感器使用超声波来测量液位的高度。
它由一个发射器和一个接收器组成。
发射器发射超声波信号，当信号遇到液体时，一部分被反射回来并被接收器接收。
通过测量超声波的传播时间，可以计算出液位的高度。
4. 压力式液位传感器：压力式液位传感器利用液体的压力变化来测量液位高度。
它由一个压力传感器和一个导压管组成。
导压管将液体引导到压力传感器中，当液位上升时，液体对压力传感器施加的压力也随之增加。
通过测量压力的变化，可以确定液位的高度。
以上是液位传感器的几种常见工作原理，不同类型的液位传感器适用于不同的应用场景。
在选择液位传感器时，需要根据具体的需求和环境条件来确定最合适的类型。
液位传感器的准确测量对于许多工业过程的控制和监测至关重要，它们在提高生产效率、降低成本和确保安全性方面起着重要作用。
(13)虹润选型 HR FZ系列浮球式液位变送器 YKA YKB系列浮球式液位控制器
产品外形图HR-FZ系列浮球式液位变送器HR-FZ系列浮球式液位变送器产品选型HR-FZ-1/2 HR-FZ-3 HR-FZ-4产品介绍HR-FZ系列浮球式液位变送器，用于将容器内的介质液位变送为4～20mA二线制标准信号输出。
另外，变送器还可以提供现场指示。
该系列产品有普通型、防腐型、防爆型等，防腐型对强腐蚀介质有极好的抗腐蚀性能，防爆型可用于易燃易爆场合。
该产品广泛应用于化工、电力、造纸、食品、环保和城建等行业，例如污水处理、地埋油罐及高层水箱的液位测量。
工作原理技术参数变送器由液位传感器和信号转换器两部分组成，传感器导杆外的浮球随液位变化沿检测管上下移动，浮球内的永久磁钢控制导杆内的干簧管吸合或断开，从而使传感器内电阻值呈线性变化，再由信号转换器将这个阻值的变化转换成4～20mA直流信号输出。
24V DC∑R inl=1R xR n0%100% 工作原理图 接线图测量范围：300～6000mm 精确度：±10mm电源：24VDC (15～35V)输出：4～20mA 二线制仪表工况条件如下：环境温度：-40～80℃介质密度：0.4～2.0g／cm 3介质粘度：≤0.8Pa·S 过程连接：法兰安装：HG20592～20635-97，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请在订货时注明 支架安装电气接口：M20×1.5 内螺纹防爆等级：隔爆型：ExdIIBT1～T6； 本安型：ExiaIICT1～T6 防护等级：IP65系列号HR-FZ-1/2HR-FZ-3HR-FZ-4接液材质不锈钢不锈钢衬PP 不锈钢衬PTFE工作温度℃-40～120-40～80-40～120工作压力MPa -0.1～2.50～1.0-0.1～1.6过程法兰DN50以上DN80以上DN80以上产品选型工作温度：-30～120℃环境温度：-40～70℃工作压力：-0.1～2.5MPa 介质密度：≥0.5g／cm 3输出信号：常开、常闭或常开常闭干簧触点触点容量：220VAC 1A；24VDC 0.5A 开关寿命：5×104次电气接口：M20×1.5 内螺纹防爆等级：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6 防护等级：IP65过程连接：HG20592～20635-97 DN50以上，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请在订货时注明接液材质：不锈钢；PP；PTFE 接线盒材质：铝合金注：选型表格中的常开\常闭是指干簧管不受磁钢作用下的自然状态HR-YKA系列浮球式液位控制器适用于石油、化工、纺织印染、环保、民用建筑等各种敞口或密闭容器内各种介质的单点或多点液位的控制和报警。
浮球液位计说明书
浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。
三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。
b、控制点可以做一点或二点。
c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。
仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。
仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。
该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。
浮球液位开关型号及原理
浮球液位开关型号及原理浮球液位开关使用磁力运作，无机械连接件使其运作简单可靠，成本更为低廉，当浮球液位开关被测介质浮动浮子时，浮子带动主体随之移动，同时浮子另一端的磁体将控制开关动作杆上的磁体，操作简单快捷，使其在造船、印刷、造纸、发电机设备、食品工业、石油化工、电工、水处理、染料工业、油压机械等领域得到广泛应用。
下面就是装修界小编对于浮球液位开关型号及原理具体介绍，希望对大家在使用上有所借鉴作用。
浮球液位开关-优势浮球液位开关在技术上存在其特有的优势，不含有导致故障发生的波纹管、密封、弹簧等部件，采用直浮子驱动开关内部磁铁，浮球开关的简捷杠杆原理使开关瞬间动作。
浮子悬臂角限位设计，防止了浮子垂直。
浮球液位开关结构设计简单、使用方便、安全可靠，比一般机械开关效果更好、使用寿命更加长久，被广泛适用于各行各领域之中。
浮球液位开关-原理利用浮球液位开关的磁性浮子随着液位升降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开关的转换信号。
一般会在密闭的非导磁性管内安装一个或多个干簧管，将此管穿过一个或多个中空并且内部有环形磁铁的浮球，液体的上升或下降会带动浮球一起上下移动，使该非导磁性管内的干簧管产生吸合或断开的动作，从而实现输出一个开关信号的作用。
浮球液位开关-型号浮球液位开关的型号大部分都是依据厂家而定的，没有一个相同标准，市面上比较常见的型号有：zc_pp251、zc_pp311、zc_pp441、zc_pp521、zc_pp731、zc_pp851侧装有zc_pl_1、zc_pl_2等，浮球液位开关在销售上大多都是根据客户需要进行定制的，以上型号只是一个参考，要根据实际情况进行选择。
浮球液位开关-特点浮球液位开关可以分为固定磁浮球液位开关和可调控浮球液位开关，在选择时要考虑固定和可调磁滞现象、安装位置、液体密度、连接效果等。
浮球液位开关适用范围广泛，安装形式多样可根据不同需要进行选择，无源器件、抗干扰能力强、性能稳定可靠、安装方便、结构简单、维护费用低等特点，受到广大消费者喜爱和支持。
电缆浮球液位开关资料
Neoprene Cable 0.75mm2x3C
3A/ 125/250Vac
N.O or N.C or SPDT
-0BC~60BC
-10BC~80BC
0.8
113A2g/1m 电缆 4.5 kg/cm2
600 Vac
Min 100 mW
Max. 100mW
上升18BA4B/ 下降B-0010 (搭配圆柱型浮球使用)
123 106
型号 FAPW-03 FAPW-05
材质 PP
重量 0.3kg 0.5kg
FASW SUS304 1.8kg
FAB-0010 PP 0.15kg
f28
FARA/FADA N.O.
ON
FASA
N.O. ON
蓝
黑
黑
黄
棕
白
白
蓝
2. SPDT 常闭(N.C)型
接点型式 A --- N.O (磁簧开关) B --- N.C
C --- SPDT
电缆材质 J ---PVC
电缆材质 K---Neoprene
5
重锤尺寸
FAPW-03 FAPW-05
FASW
f10 30
70 75
f60
f60.5
接点型式 1. SPDT 常开(N.O)型
FACA N.O.
ON
FAPA/FAEA N.O.
A
槽壁
a
浮球最低水位 泵之最低水位
d D
安装时注意事项
安装位置与抽水机入水口应保持适当距离以免浮 球液位计被入水口吸入。
安装位置与入水口应保持适当距离以免被水冲击 造成感应不正确；若无法避免时可加装防波管或 防波板改善。
MAC3液位开关
MAC3液位开关
安装说明
供水系统
使用“黑色”和“蓝色”的电线：
浮球在下水位时，接点是接通的状态
浮球在上水位时，接点是不通的状态
排水系统
使用“黑色”和“褐色”的电线：
浮球在上水位时，接点是接通的状态
浮球在下水位时，接点是不通的状态
重锤的装置法
1、将浮球开关的电线从重锤的中心下凹圆孑
L处穿入后，轻轻推动重锤，使嵌在圆孔上
方的塑胶环因电线头之推力而脱落。
(如果Array有必要的话，也可用螺丝起子把此一塑胶环
拆下)，再将这个脱落的塑胶环套在电缆上你
所想因定重锤以设定水位之置。
2、轻轻地推动重锤拉出电缆，直到重锤中心
扣住塑胶环。
**重锤只要轻扣在塑胶环中即
不会滑落，此塑胶环如有损坏或遗失，可用
同轻裸铜线扣入电缆代替。
重锤为要求才附之配件请将电缆直接拉到控
制箱，尽量避免使用中间接头，若不得已而
有接头时，绝不可将电缆线接头浸入水中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浮球式液位开关的产品分类
浮球液位开关，顾名思义，就是利用浮子来检测液位的传感器。
所谓开关就是指它能够开关水泵。
具体有以下几种形式：
一、传统玻璃管液位计加装红外监控装置
传统玻璃管液位计就是在玻璃管中放一个浮子，浮子上下浮动就可以显示出水位高低。
但这种形式无法将液位信号转换为电信号来控制电气，所以传统玻璃管液位计无法完成液位的自动控制。
现在，GKY光电式探头夹采用红外线一收一发原理来检测液位，如下图。
浮子在玻璃管中随水位上下浮动。
当浮子挡住发射管发出的光线时，接收管就将液位信号发送出去。
这个信号接入GKY系列液位控制仪表/控制器/报警器就可以自动控制液位。
二、UQK浮球液位开关
UQK采用干簧管。
干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。
所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。
这就是UQK的液位控制/水位控制方式。
当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。
当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。
将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。
这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。
由于要考虑耐流问题，导线不能太细。
同时导线使用一段时间后，变得僵化发硬，翻转很不灵活。
于是浮子翻转有时高一点，有时低一点，上下限位置很不准确。
于是出现了定位准确的GSK方式。
三、GSK浮球液位开关
GSK也采用干簧管，它将干簧管固定在管壁内固定的位置。
浮子随着浮力沿着管壁上下滑动，见图3.1。
浮子内有磁铁，经过干簧管时，触点吸合。
干簧管触点也是直接串接交流接触器，可以控制水泵启动，见图3.2。
GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。
所以这种方式不能在污水中使用。
UQK、GSK可直接接220V或380V交流电，但干簧管因水位波动，触点频繁吸合，使用寿命大幅降低。
所以可以通过GKY系列液位控制仪表转换为12V电压来使用，延长干簧管使用寿命，同时也增加许多功能。
四、GKY浮球液位开关
GKY液位浮球通过细软线固定在悬索的某一点，这样它可以随水位灵活上下翻转，而密封在传感器内部的微电路可以在不同方向下产生不同的电流，其原理类似手机自动旋转屏幕。
GKY传感器通过2根线接入GKY系列液位控制仪表/控制器/报警器，工作于12V电压。
在有水时电流很小，无水时产生约1.8mA的电流，传输距离可达几十公里，其原理图如下。
这种液位传感器检测精度高，误差不会超过2mm。
且检测方式和水质无关，不受水质影响，可以在污水中使用。
传统浮球液位计都可以配合GKY系列液位控制仪表/控制器/报警器来使用，一则可以增加使用寿命，二则可以增加许多功能。
例如双台泵交替使用，这个功能可以均衡负载，避免一台泵长期不使用而锈死的现象。
还有RS485通讯接口，可以直接接入网络。
下表，以GKY浮球液位计为例，列出了一些常用仪表的功能和型号。
常用液位控制仪表简表
产品名称产品型号配备的传感器数量和型号功能简介
GKY 系列GKY2个GKY液位传感器液位显示/供水排水选择/手动自动转
换/水泵故障报警
GKY-4T4个GKY液位传感器双保险/超高超低水位报警/液位显示
/供水排水选择/手动自动转换/水泵
故障报警
双台泵专用仪表GKY2-4T4个GKY液位传感器双台泵交替使用/紧急情况双台泵同
时启动/超高或超低水位报警/液位显
示/供水排水选择/水泵故障报警/报
警端口输出
GKYU-3T-P3个GKY液位传感器平时一台泵使用/紧急情况双台泵同
时启动/液位显示/仅用于排水
GKYU 系列GKYU-5T5个GKY液位传感器每一个传感器对应一个继电器输
出，输出触点为无源触点，客户可根
据自己的需求灵活使用。
GKYU-4T4个GKY液位传感器
GKYU-3T3个GKY液位传感器
配备通信GKY-4TR4个GKY液位传感器在普通GKY液位控制系列仪表的基
接口仪表础上配备RS485通讯接口，支持
MODBUS-RTU通信协议，也支持
ASCII码传输。
可以方便的组建物联
网，达到远程监控的目的。
GKY-2TR2个GKY液位传感器
报警器系列GKY-BJ11个GKY液位传感器水满报警或缺水报警
GKY-BJ22个GKY液位传感器上限水满或下限缺水报警QGKY1个GKY液位传感器水泵缺水保护器，将一个传感器固定
在悬挂水泵的绳索上，当无水时禁止
水泵启动。
无线传输液位控制收发器GKYDX4个GKY液位传感器通过短息方式传输液位信号GKYGPRS4个GKY液位传感器通过流量卡传输液位信号GKYWX4个GKY液位传感器通过无线天线传输液位信号GKYDXF-BJ1个GKY液位传感器遇紧急情况向管理员发短信打电话
传统液位计仪表GKY-GH2个常开干簧管液位显示/供水排水选择/手动自动转
换/水泵故障报警
GKY-BG多个光电监控点传统玻璃管液位计上加装光电监控。
