开关电源基本电路及原理介绍
开关电源工作原理
开关电源工作原理开关电源是一种常见的电源供应装置，其工作原理是将输入电压通过开关器件进行高频开关，经过变压、整流、滤波等电路处理后，得到稳定的输出电压。
开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。
一、开关电源的基本构成开关电源由输入端、输出端和控制电路组成。
1. 输入端：输入端主要包括输入电源和输入电路。
输入电源为交流电源，输入电路包括输入滤波电路和整流电路。
其中，输入滤波电路用于滤除输入电源中的杂波和干扰，保证输入电源的稳定性；整流电路将交流电源转换为直流电源。
2. 输出端：输出端主要包括输出电路和输出滤波电路。
输出电路通过开关器件进行高频开关，将整流后的直流电源转换为高频脉冲信号，经过输出滤波电路后得到稳定的直流输出电压。
3. 控制电路：控制电路主要包括开关控制电路和保护电路。
开关控制电路用于控制开关器件的开关频率和占空比，保证输出电压的稳定性和精度；保护电路用于监测输入输出电流电压，当超过设定值时进行过载保护。
二、开关电源的工作原理开关电源的工作原理可分为两个过程：变频过程和整流滤波过程。
1. 变频过程：变频过程即将输入电压通过开关器件进行高频开关，形成高频脉冲信号。
开关器件通常采用开关管或晶闸管进行控制，高频开关频率通常在几十kHz至几MHz之间。
当开关器件导通时，输入电源的能量通过开关管传导至输出端，形成电流；当开关器件断开时，输出端的电感储能元件将电能通过二极管进行放电，形成负电流。
通过不断的开关导通-断开操作，输入电压的能量被转换为高频脉冲信号。
2. 整流滤波过程：经过变频过程的高频脉冲信号需要通过变压、整流和滤波电路进行进一步处理。
首先，高频脉冲信号经过变压电路进行降压变换，得到适合输出电压的信号。
然后，经过整流电路将高频信号转换为直流信号，通过二极管进行单向导通。
最后，通过滤波电路对直流信号进行滤波，去除残余脉动和高频噪声，得到稳定的输出电压。
三、开关电源的工作模式开关电源的工作模式主要有两种：连续导通模式和断续导通模式。
开关电源工作原理详解析
开关电源工作原理详解析开关电源是一种常见的电源供应器件，具有高效率、稳定性和可靠性等优点。
本文将详细解析开关电源的工作原理，包括其基本构成、工作过程以及相关应用。
一、基本构成开关电源主要由输入端、输出端、开关管、变压器、整流电路、滤波电路和稳压电路等组成。
输入端：负责接收交流电源输入，并通过变压器进行电压变换。
输入滤波电路：用于滤除交流电源输入时的干扰信号，保证后续电路正常工作。
整流电路：将输入的交流电转换为直流电，一般采用整流桥或者整流二极管进行整流。
滤波电路：通过滤波电容和滤波电感对整流电路输出的脉动电流进行滤波，使其变为更为纯净的直流电。
开关管：起到开关的作用，通过开关管的导通和关断，将高频信号传送到变压器。
变压器：将输入的电压进行变换，可以降压或升压，以满足输出端的要求。
稳压电路：控制输出电压的稳定性，通过反馈电路控制开关管的导通和关断，保持输出电压恒定。
二、工作过程1. 导通状态：开关管导通，电流从输入端经过变压器进入输出端。
在导通状态下，开关管内部电阻很小，电流能够顺利通过。
通过变压器的转换作用，电压可以降低或升高，然后通过整流电路和滤波电路处理，输出为直流电。
2. 关断状态：开关管关断，电流中断。
在关断状态下，开关管内部电阻很大，电流无法通过。
由于开关管的关断，变压器产生磁场的能量无处释放，因此会产生反向电压，反向电压的存在使得电流继续流动，这一能量会被储存在电感中。
通过不断交替地在导通状态和关断状态之间进行切换，开关电源可以实现高效率的电能转换，进而向输出端提供稳定的直流电。
三、应用领域开关电源由于其高效性和可靠性，广泛应用于各个领域。
以下是一些常见的应用：1. 电子产品领域：如电脑、手机、电视等消费电子产品，它们都需要稳定的直流电供应。
2. 工业自动化：在工业生产中，很多设备需要稳定可靠的电源，开关电源可以满足这些需求。
3. 通信设备：无论是固定电话、移动通信基站还是网络交换设备，都需要开关电源来提供稳定的电能。
开关电源工作原理及维修技巧
开关电源工作原理及维修技巧开关电源是现代电子设备中广泛应用的一种电源供应方式。
它以其高效、稳定、可靠的优点，被广泛应用在通信、计算机、工控等领域。
本文将介绍开关电源的工作原理，并分享一些常见故障的维修技巧。
一、开关电源的工作原理开关电源的工作原理基于开关管的开关动作。
它通过将输入直流电压经过变压器降压、整流滤波后得到直流电源，再通过开关管的开关动作进行调节和控制，最终输出稳定的直流电压。
以下是开关电源的工作原理流程：1. 输入电压调整：开关电源通过输入电路接收来自电网的交流电压，并通过变压器将其降压转换为适合电源内部使用的直流电压。
2. 整流滤波：经过变压器的降压，得到的直流电压仍然存在波动和纹波。
开关电源通过整流电路，将交流电压转换为直流电压，并通过滤波电路去除纹波，从而得到稳定的直流电源。
3. 电压变换：开关电源中的开关管负责对电源输出电压进行调节和控制。
当需要增加输出电压时，开关管关闭，此时磁场储能在变压器中。
而当需要降低输出电压时，开关管打开，此时磁场释放能量，通过变压器将电压降低到所需的输出电压。
4. 输出稳定：开关管通过调节开关动作的频率和占空比，控制输出电压的稳定性。
通过负反馈控制，开关电源可以实现对输出电压的精确控制，从而确保工作在设定的电压范围内。
二、开关电源的常见故障及维修技巧尽管开关电源在工作上具有高效、稳定的特点，但由于工作环境、负载变化等原因，仍然可能出现各种故障。
下面是一些常见的开关电源故障及相应的维修技巧：1. 输出电压异常当开关电源输出电压异常，例如过高或过低，可能是由于电源输出端电容损坏、电感元件损坏或者控制芯片故障导致。
此时，可通过测量输出电压、检查元件损坏情况来确诊故障点，并进行相应的更换或修复。
2. 整流滤波故障整流滤波电路是保证开关电源获得稳定直流电压的关键部分。
若出现纹波过大、输出电压波动较大等问题，可能是整流二极管或滤波电容损坏引起的。
在维修时，可通过测试电容容值，检测二极管正常工作情况，及时更换损坏元件。
开关电源的原理与设计
开关电源的原理与设计一、引言开关电源是一种将交流电转换为直流电的电子设备，广泛应用于各种电子设备中。
本文将介绍开关电源的原理与设计。
二、开关电源的原理开关电源的基本原理是利用开关管（MOS管）的导通和截止来控制电源输出。
其主要由输入滤波电路、整流电路、变换电路、输出电路和控制电路等组成。
1. 输入滤波电路输入滤波电路的作用是将交流电转换为稳定的直流电。
它由电容和电感构成，通过对电流的整流和滤波作用，使得输出电压平稳。
2. 整流电路整流电路主要由二极管桥整流电路组成，将交流电转换为脉冲直流电。
二极管桥整流电路具有整流和滤波功能，可以将交流电转换为脉动较小的直流电。
3. 变换电路变换电路是开关电源的核心部分，主要由开关管、变压器和输出电感组成。
开关管的导通和截止控制了电源的输出电压，变压器用于提高或降低电压。
通过开关管的开关动作，可以实现高效率的电能转换。
4. 输出电路输出电路由输出电容和负载组成，用于稳定输出电压并提供给负载使用。
输出电容的作用是存储能量，平稳输出直流电压。
5. 控制电路控制电路主要由控制芯片和反馈电路组成，用于监测和控制输出电压。
控制芯片通过反馈电路不断调整开关管的导通和截止，以保持输出电压的稳定。
三、开关电源的设计开关电源的设计需要考虑输入电压、输出电压、输出功率、效率和稳定性等因素。
1. 输入电压根据应用场景的不同，可以选择不同的输入电压范围。
常见的输入电压有220V交流电和110V交流电。
2. 输出电压输出电压是开关电源设计的关键参数之一，需根据实际需求确定。
常见的输出电压有5V、12V、24V等。
3. 输出功率输出功率是开关电源能够提供的最大功率，需根据负载的功率需求确定。
需要注意的是，输出功率不能超过开关电源的额定功率。
4. 效率开关电源的效率是指输出功率与输入功率的比值，通常以百分比表示。
较高的效率意味着更少的能量损耗，可提高整个系统的能量利用率。
5. 稳定性开关电源的稳定性是指输出电压的稳定性，即在负载变化或输入电压波动时，输出电压的变化情况。
开关电源基础电路原理
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。
传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40%－50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。
为了提高效率，人们研制出了开关式稳压电源，它的效率可达85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。
正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。
一、开关式稳压电源的基本工作原理开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。
因此下面就主要介绍调宽式开关稳压电源。

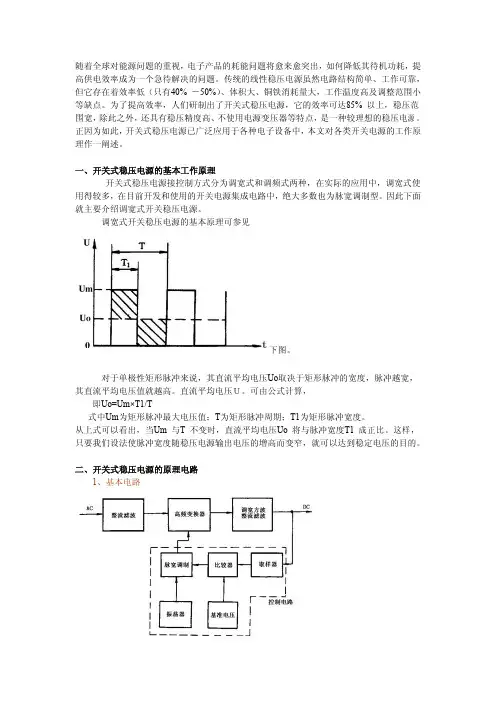

调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。
直流平均电压Ｕ。
可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。
这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
二、开关式稳压电源的原理电路1、基本电路图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
开关电源设计(精通型)
开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。
它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。
在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。
2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。
（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。
二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。
（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。
（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。
2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。
（2）电压和电流等级：确保开关器件能承受最大电压和电流。
（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。
（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。
3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。
（2）精度：提高控制电路的采样精度，降低输出电压的波动。
（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。
三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。
3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。
4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。
5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。
开关电源电路原理
开关电源电路原理开关电源电路是一种常用的电源供电方式。
相比线性电源，开关电源具有高效率、小体积、稳定性好等优点，因此在各个领域得到了广泛的应用。
了解开关电源的原理对于电子工程师和爱好者来说是非常重要的。
本文将介绍开关电源的基本原理以及其工作过程。
一、开关电源的基本原理开关电源的基本原理是通过控制开关管（也叫开关MOS管）的导通和截止来实现电源输出电压的调节。
开关电源主要由输入电流滤波电路、整流电路、PWM调制电路以及输出滤波电路等组成。
1. 输入电流滤波电路开关电源的输入电流滤波电路主要由输入滤波电容和输入滤波电感构成。
输入滤波电容能够对输入电流进行平滑，使得输入电流的波形更加接近直流。
而输入滤波电感可以起到滤除高频噪声的作用，从而保护后续电路。
2. 整流电路整流电路主要由整流二极管和输出滤波电容构成。
在开关电源中，通常采用整流二极管将输入电压的负半周截掉，从而得到一个单向的输出电压波形。
输出滤波电容的作用是进一步平滑输出电压，使得输出的直流电压更加稳定。
3. PWM调制电路PWM调制电路是开关电源的核心部分，其作用是通过调节开关管的导通和截止时间，改变输出电压的占空比。
一般采用固定频率的PWM调制方式，通过将输入电压转换成高频PWM信号，并且通过控制开关管的导通和截止时间来调节输出电压的大小。
4. 输出滤波电路输出滤波电路主要由输出滤波电感和输出滤波电容构成。
输出滤波电感可以滤除PWM调制带来的高频噪声，而输出滤波电容可以进一步平滑输出电压。
二、开关电源的工作过程开关电源的工作过程可以简单分为导通状态和截止状态两种情况。
1. 导通状态当PWM调制电路控制开关管导通时，电路中的电感会储存能量，同时输出电容开始向负载放电。
此时，输出电压会逐渐上升，直到达到设定值。
2. 截止状态当PWM调制电路控制开关管截止时，电路中的电感释放储存的能量，并将其传递给输出电容。
同时，输出电容会向负载供电，并且带动电流流向负载。
开关电源工作原理超详细解析
开关电源工作原理超详细解析开关电源是一种常见的电源供应器件，它通过将输入电源的直流电转换为高频脉冲电流，再经过整流、滤波和稳压等环节，输出稳定的直流电。
本文将详细解析开关电源的工作原理，包括开关电源的基本组成部分、工作原理的流程、常见的开关电源拓扑结构以及其优点和应用。
一、开关电源的基本组成部分开关电源通常由以下几个基本组成部分构成：1. 输入电路：用于接收外部交流电源，并将其转换为适合开关电源工作的直流电压。
2. 整流电路：将输入电压转换为脉冲电流，通常采用整流桥或者整流电路来实现。
3. 滤波电路：用于平滑整流后的脉冲电流，以减小输出电压的波动。
4. 开关器件：通常采用晶体管或者功率MOSFET等开关器件，用于控制电流的开关状态。
5. 控制电路：用于控制开关器件的开关频率和占空比，以控制输出电压的稳定性。
6. 输出电路：将经过整流、滤波和稳压处理后的直流电压输出给负载。
二、开关电源的工作原理流程开关电源的工作原理可以分为以下几个流程：1. 输入电路接收交流电源：开关电源的输入电路通常采用变压器来降低输入电压，然后通过整流电路将交流电转换为直流电。
2. 整流电路将交流电转换为脉冲电流：整流电路通常采用整流桥或者整流电路来将交流电转换为脉冲电流，这样可以减小能量损耗。
3. 滤波电路平滑脉冲电流：滤波电路通常采用电容器和电感器来平滑脉冲电流，以减小输出电压的波动。
4. 控制电路控制开关器件的开关频率和占空比：控制电路通过对开关器件的控制，可以控制开关频率和占空比，从而控制输出电压的稳定性。
5. 输出电路将处理后的直流电压输出给负载：经过整流、滤波和稳压处理后的直流电压将被输出给负载，供其正常工作。
三、常见的开关电源拓扑结构开关电源有多种拓扑结构，常见的有以下几种：1. 单端开关电源：输入电源和输出电源共用一个地线，适用于低功率应用。
2. 双端开关电源：输入电源和输出电源分别有独立的地线，适用于高功率应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源可分为直流开关电源和交流开关电源，是按输出来区分的，交流开关电源输出的是交流电，而直流开关电源输出的是直流电，这里介绍的是直流开关电源。
随着相关元器件的发展，直流开关电源以其高效率在很多场合代替线性电源而获得广泛应用。
直流开关电源与线性电源相比一般成本较高，但在有些特别场合却更简单和便宜，甚至几乎只能用开关电源，如升压和极性反转等。
直流开关电源还可分为隔离的和不隔离的两种，隔离的是采用变压器来实现输入与输出间的电气隔离，变压器还便于实现多路不同电压或多路相同电压的输出。
直流开关电源结构复杂，设计和分析都有较特别的一套理论和方法，这里主要介绍6种基本的不隔离的直流开关电源结构形式和其特点，便于依据应用场合来选择使用。
理想假定：为便于分析，常假定存在如下理想状态
1. 电子器件理想：电子开关管Q和D的导通和关断时间为零，通态电压为零，断态漏电流为零
2. 电感和电容均为无损耗的理想储能元件，且开关频率高于LC的谐振频率
3. 在一个开关周期内，输入电压Vin保持不变
4. 在一个开关周期内，输出电压有很小的纹波，但可认为基本保持不变，其值为Vo
5. 不计线路阻抗
6. 变换器效率为100%
一、Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Buck变换器有两种基本工作方式：
CCM(Continuous current mode)：电感电流连续模式，输出滤波电感Lf的电流总是大于零DCM(Discontinuous current mode)：电感电流断续模式，在开关管关断期间有一段时间Lf的电流为零
CCM时的基本关系：
DCM时的基本关系：
DCM可分为两种典型情况：
输入电压Vin不变，输出电压Vo变化，常用作电动机速度控制或充电器对蓄电池的恒流充电
输入电压Vin变化，输出电压V o恒定，即普通开关稳压电源
电感电流临界连续的边界：
输入电压恒定不变时：Vin=const
理想情况下，在电流断续区输出电压仅由占空比Dy确定。
实际电路中，因元器件的非理想化，在电感电流的连续区，Buck变换器的外特性也是下降的，即Io加大，Vo降低。
为保持Vo不变，在Io增加时，要适当加大占空比Dy。
输出电压恒定不变时：V o=const
可画出Buck变换器在V o=const时的特性曲线：
图中虚线为电感电流临界连续的边界，右上方为电流连续区，左下为电流断续区。
在电感电流临界连续时，若加大负载，则进入电流连续工作区；减小负载，则进入电流断续区。
若负载不变，减小输入电压Vin，为使V o不变，应加大Dy，也进入电流连续区。
二、Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式。
CCM时的基本关系：
Q导通时为电感Lf储能阶段，此时电源不向负载提供能量，负载靠储于电容Cf的能量维持工作；Q关断时，电源和电感共同向负载供电，此时还给电容Cf充电。
变换器必须接负载，不然会因能量不断送到负载端而使V o不断升高而损坏。
DCM时的基本关系：
在电流断续时，即使输入电压Vin不变，为了保持输出电压Vo恒定，也要随负载电流的不同来调整占空比Dy。
电感电流临界连续的边界：
输入电压恒定不变时：Vin=const
输出电压恒定不变时：V o=const
电感电流临界连续的边界曲线：上方为电感电流连续区，下方为断续区
电流断续时，开关管Q导通期间存储在电感Lf中的磁能在Q截至期间全部通过二极管D 转移到输出端，如果变换器不接负载电阻，或电阻太大，必使V o不断增加，因此没有电压闭环调节的Boost变换器不能在输出端开路情况下工作。
三、Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
CCM时的基本关系：
电感Lf用于储能和转换能量，Q导通时电感Lf储能，负载由电容Cf供电；Q关断时，电感向负载供电。
DCM时的基本关系：
电感电流临界连续的边界：
输入电压恒定不变时：Vin=const 输出电压恒定不变时：V o=const
电感电流临界连续的边界曲线：上方为电感电流连续区，下方为断续区
由图可见，在Vo=const时，如果Dy<0.5，即Vo<Vin，变换器很容易进入电感电流断续区。
由于这种变换器的输出电流和电感电流不同，故二者的边界不相同，输出电流Io的边界线在电感电流的下方，因为Io只是电感电流的一部分。
四、Cuk变换器：美国加州理工学院Slobodan Cuk提出的对Buck/Boost改进的单管不隔离直流变换器，在输入输出端均有电感，可以显著减小输入和输出电流的脉动，同样是输出电压的极性与输入电压相反，同样是输出电压既可低于也可高于输入电压。
Cuk变换器可看做是Boost变换器和Buck变换器串联而成，合并了开关管。
开关管Q也为PWM控制方式。
Cuk变换器也有CCM和DCM两种工作方式，但不是指电感电流，而是指流过二极管的电流连续或断续。
在一个开关周期中开关管Q
的截止时间(1-Dy)Ts内，若二极管电流总是大于零，则为电流连续；若二极管电流在一段时间内为零，则为电流断续工作；若二极管电流在t=Ts时刚降为零，则为临界连续工作方式。
Cuk变换器中有两个电感，这两个电感之间可以没有耦合，也可以有耦合，耦合电感可进一步减小电流脉动量。
分析时增加一个假设：耦合电容C1容量很大，变换器在稳态工作时C1的电压基本保持恒定。
CCM时的基本关系：
Cuk变换器中，电源能量经过3次变换才到负载。
第一次是Q导通，电感L1储能增长，电能转换为磁储能；第二次是Q截止，L1的磁能转移为C1的电能存储着；第三次是Q导通，C1的电能转移到负载和输出回路的电感L2和电容Cf。
实际上，第一、三次两个转换是同时进行的。
Cuk变换器中两电感电流增长率和下降率仅与Vin、Vo和自身电感大小有关。
电感确定后，两电流增长率只由Vin大小决定，分别为Vin/L1和Vin/L2；下降率只与Vo有关，分别为Vo/L1和Vo/L2。
DCM时的基本关系：
两电感有耦合的Cuk变换器：
如果两电感L1和L2绕在同一铁芯上，则两个电感互相耦合，除自感外还有互感M，通常用耦合系数k来表示耦合程度：
耦合电感可以进一步减小输入电流和输出电感电流的脉动。
五、Zeta变换器：有两个电感和耦合电容的单管不隔离直流变换器，输出电压极性和输入电压相同。
Zeta变换器可看做是Buck/Boost变换器和Buck变换器串联而成，合并了开关管。
Zeta变换器是电感输出，所以输出电流脉动很小，开关管Q也为PWM控制方式。
分析时假设耦合电容C1容量很大，变换器在稳态工作时C1的电压基本保持恒定。
CCM时的基本关系：
DCM时的基本关系：
六、Sepic变换器：有两个电感和耦合电容的单管不隔离直流变换器，输出电压极性和输入电压相同。
Sepic变换器可看做是Boost变换器和Buck/Boost变换器串联而成，合并了开关管。
Sepic变换器是电感输入，所以输入电流脉动很小，开关管Q也为PWM控制方式。
分析时假设耦合电容C1容量很大，变换器在稳态工作时C1的电压基本保持恒定。
CCM时的基本关系：。
