钻头不变径跟管的主要缺点有
1、钻具在工作时,内外管同时回转,易造成 内外管之间的环状间隙被岩粉堵塞或被大 块岩屑卡住,造成内管反转失灵,内外管 无法分离。这种方法需要大扭矩的回转钻 机,能源消耗大,不利于环保; 2、由于钻头不变径跟管钻具的钻进是同口径 进入,尤其是遇到漂石时,钻进将非常困 难,即使钻孔成功,由于钻孔缩径,起拔 套管也非常麻烦,甚至经常造成套管断裂 等孔内事故。
管棚支护的主要作用和优点
(1)梁拱效应:先行施设的管棚,以掌子面和后方支撑为 支点,形成一个梁式结构,二者构成环绕隧洞轮廓的壳状结构, 可有效抑制围岩松动和垮塌。 (2)加固效应:注浆浆液经管壁孔压入围岩裂隙中,使松 散岩体胶结、固结,从而改善了软弱围岩的物理力学性质,增 强了围岩的自承能力,达到加固钢管周边软弱围岩的目的。 (3)环槽效应:掌子面爆破产生的爆炸冲击波传播和爆生 气体扩展遇管棚密集环形孔槽后被反射、吸收或绕射,大大降 低了反向拉伸波所造成的围岩破坏程度及扰动范围。 (4)确保施工安全:管棚支护刚度较大,施工时如发生塌 方,塌碴也是落在管棚上部岩碴上,起到缓冲作用,即使管棚 失稳,其破坏也较缓慢。
孔深到位 安装管棚 取出套管 退钻 继续钻孔
钻机移位
下一孔位
注浆流程
水 水泥
水泥浆池
注 浆 泵
混 合 器
三通 钻孔注浆
稀释水玻璃
成孔方法
常用的施工方法有夯管法、顶管法、 钻孔等。但钻孔法是目前最常用的成孔方法。 随着钻探设备的专业化分工越来越细,管棚 专用钻机也应运而生。但管棚钻进为近水平 钻进,性质上与勘探钻孔有所不同,对钻孔 方向(空间位置)的精度要求很高,终孔测量 一旦发现孔斜或超出设计允许偏差,会造成 严重的后果。
根据采取的加固措施对周围地层特性和应力分 布的影响,可将超前支护分为地层改良法和预支护 法。地层改良法就是提高开挖面周围地层土的特性 的方法,这种方法包括注浆、土壤加固、排水和地 层冻结等;预支护法就是在隧道开挖前,先超前对 围岩进行加固,以增加围岩的自稳能力,并使开挖 面周围应力干扰达到最小的方法。超前支护方法主 要包括:管棚法,机械预切糟法,预衬砌法,水平 旋喷注浆法,超前小导管法,超前锚杆法、冻结法 等等。其中管棚层。

超前支护技术在采矿工程中的应用研究

超前支护技术在采矿工程中的应用研究

超前支护技术在采矿工程中的应用研究在当今的采矿工程领域,超前支护技术扮演着至关重要的角色。

随着采矿深度的增加、地质条件的日益复杂以及对安全生产和高效开采的更高要求,超前支护技术不断发展和创新,为采矿作业提供了有力的保障。

一、超前支护技术概述超前支护,顾名思义,是在采矿工程的掘进或开采工作面前方,预先采取的支护措施,以防止围岩变形、坍塌,保障作业人员和设备的安全,同时为后续的施工创造良好的条件。

其主要作用包括:1、控制围岩变形:通过对前方围岩的支撑和约束,减少因开采引起的位移和变形。

2、提高围岩稳定性:增强岩体的自身承载能力,降低发生冒顶、片帮等事故的风险。

3、保障施工安全:为作业人员提供一个相对安全的工作空间,减少因顶板坍塌等造成的人员伤亡。

常见的超前支护技术类型多种多样,如超前锚杆支护、超前管棚支护、超前注浆支护等。

每种技术都有其特点和适用范围。

二、超前支护技术的主要类型及特点(一)超前锚杆支护超前锚杆是将锚杆沿隧道掘进轮廓线向前方倾斜安装的一种支护方式。

它的优点在于施工简单、成本较低,能够迅速提供一定的支护阻力。

然而,其支护强度相对较弱,适用于地质条件较好、围岩稳定性较高的情况。

(二)超前管棚支护超前管棚通常由钢管组成,通过在前方形成一个钢管棚架来支护围岩。

管棚的支护强度较高,能够有效控制较大范围内的围岩变形。

但施工工艺较为复杂,成本也相对较高,适用于地质条件复杂、存在断层破碎带等不良地质情况。

(三)超前注浆支护超前注浆是通过向围岩中注入浆液,改善围岩的物理力学性质,提高其自稳能力。

这种方法能够有效地填充围岩中的裂隙和孔隙,增强围岩的整体性和强度。

但注浆效果受到注浆材料、注浆工艺等多种因素的影响,需要严格控制施工质量。

三、超前支护技术在采矿工程中的应用实例(一)煤矿开采中的应用在煤矿开采中,由于煤层的赋存条件和地质构造复杂多变,超前支护技术的应用尤为重要。

例如,在掘进工作面遇到断层时,采用超前管棚支护可以有效地防止顶板垮落,保障掘进工作的顺利进行。

隧道工程管棚超前支护技术

隧道工程管棚超前支护技术

三活瓣跟管钻具的组成 钻头活瓣结构
1.连接偏心钻头和钻头体的横销只起到悬挂钻头的 作,不承担扭矩,避免了销子的变形、折断所造 成孔内事故;
2.目前国内采用的偏心跟管钻头需要转动175°左右 才能实现钻头的张敛,而这种类型钻头的钻头体 正转一个很小角度(8°左右)即可使钻头直径增 大到设定的扩孔直径,钻头收回时,反转一个很 小角度即可使钻头直径缩小到设定的直径,减少 了钻头收回时被卡住的概率;
地质勘查
管棚加工与制作
浆液制作
管棚设计


钻钻


机孔


定与


位清



注隧

浆道

加开

固挖
设备材料准备
准备工作 安装管棚
套管定位
一节套管钻完 钻孔
安装下节套管
取出套管
孔深到位 退钻
继续钻孔
钻机移位
下一孔位

水泥
水泥浆池



稀释水玻璃
混 三通 合 器
钻孔注浆
常用的施工方法有夯管法、顶管法、钻孔等。但 钻孔法是目前最常用的成孔方法。随着钻探设备的专 业化分工越来越细,管棚专用钻机也应运而生。但管 棚钻进为近水平钻进,性质上与勘探钻孔有所不同, 对钻孔方向(空间位置)的精度要求很高,终孔测量一 旦发现孔斜或超出设计允许偏差,会造成严重的后果。
“ 海 王 星 ” 跟 管 系 统 如 图 2-9 所 示,这种系统的内外管系统基本和 “土星“跟管系统相似,内管定心 是通过回转内管(3),借助一个螺 旋伸缩接头(8)和套管在潜孔锤外 部的带有凸台(7)的套筒(6)一 齐向下移动,使凸台座落在套管(4) 底部套管靴(5)内的台阶上。此时 将潜孔锤(1)挤向一侧,并实现偏 心钻头(2)的扩底钻进,偏心钻进 进入套管并能提到地表。为防止套 管靴内部磨损,其内部在与凸台相 对应的位置上设有耐磨环。

隧道洞口段的支护技术

隧道洞口段的支护技术

隧道洞口段的支护技术在不良地质条件下的隧道洞口段施工前,将隧道洞口段预加固,使隧道洞口段施工在预加固结构的保护下进行开挖,对隧道洞口段施工安全施工质量有着重要作用。

隧道洞口段预加固方法很多,主要有地表加固、洞内支护两大类。

一、隧道洞口段的地表加固隧道洞口段,埋深较小而变化幅度较大,地质条件复杂,地层条件一般都很差,围岩不稳定,由于施工方法不当或辅助加固措施不足,经常造成地表坡面的破坏。

常用的地表加固有以下几种。

1.直接加固法直接加固法通过改变滑坡体的抗滑力及下滑力来改变滑动体滑动面上的平衡条件,主要是通过增加边坡的抗滑力来实现,如填土、地表锚杆、抗滑桩、挡墙、错索等方法,其中地表锚杆施工方法是最为常用的方法。

2.间接加固法间接加固法是以控制滑动因素、降低滑动力为目的。

其中水的影响是极大的,它可以减小围岩强度,促进滑动,常采用防渗法和排水法,如防渗层、暗沟、疏干巷道等。

间接加固法中还有排土法,它是通过减小滑坡体的下滑力来实现,即通过改变边坡的平衡条件,从而提高边坡的稳定性。

应当注意的是,不是任何不稳定边坡经过排土法就能增加其稳定系数,这与排土方式有关,要具体分析。

一般情况下,排土法和填土法是结合在一起使用的。

二、隧道洞口段的支护隧道洞口段的支护,有超前管棚支护、超前小导管注浆、超前锚杆预支护等方法。

1.超前管棚支护超前管棚是沿开挖轮廓线周线,钻设与隧道轴线平行(或有微小角度)的钻孔,随后插入不同直径的钢管,并向管内注浆,固结管周边的围岩,并在预定的范围内形成棚架的支护体系,如图11-1所示。

图11-1 超前管棚支护示意图超前管棚能提高管周围的抗剪强度,先行支护围岩,把因开挖引起的松弛控制在最小范围内,具有梁效应和加固围岩效应。

梁效应即为因钢管是先行施设,掘进时,钢管在以掌子面和后方的支撑支持下,形成梁式结构,防止围岩崩塌和松弛。

加固围岩效应即为钢管插入后,压注水泥浆,加强钢管周边的围岩。

在浅埋的情况下,地表有建(构)筑物存在时,为把隧道开挖的影响限制在最小限度内,要尽量防止围岩的松弛,采用管棚方法是一种有效的支护方法。

超前锚杆支护参数

超前锚杆支护参数

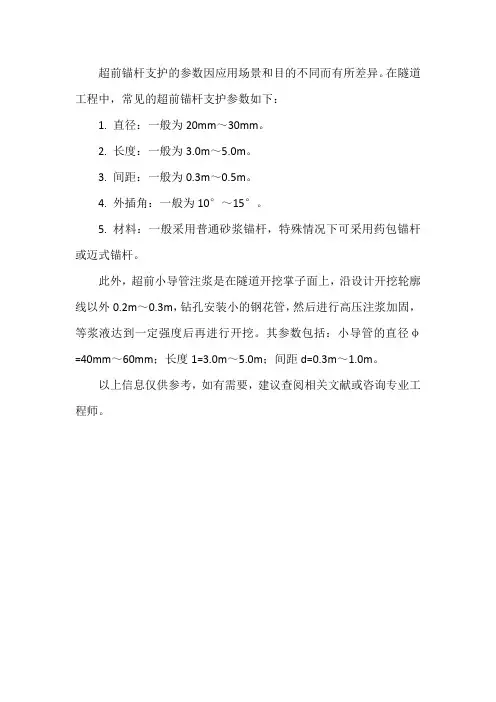

超前锚杆支护的参数因应用场景和目的不同而有所差异。

在隧道工程中,常见的超前锚杆支护参数如下:
1. 直径:一般为20mm~30mm。

2. 长度:一般为
3.0m~5.0m。

3. 间距:一般为0.3m~0.5m。

4. 外插角:一般为10°~15°。

5. 材料:一般采用普通砂浆锚杆,特殊情况下可采用药包锚杆或迈式锚杆。

此外,超前小导管注浆是在隧道开挖掌子面上,沿设计开挖轮廓线以外0.2m~0.3m,钻孔安装小的钢花管,然后进行高压注浆加固,等浆液达到一定强度后再进行开挖。

其参数包括:小导管的直径φ=40mm~60mm;长度1=3.0m~5.0m;间距d=0.3m~1.0m。

以上信息仅供参考,如有需要,建议查阅相关文献或咨询专业工程师。
