电气理论考试题试题一
电气理论试题及答案
电气理论试题及答案电气理论是电气工程学科的基础，它涵盖了电路分析、电磁场、信号与系统等多个方面。
本文将提供一份电气理论的试题及答案，以帮助学生更好地理解和掌握这一领域的知识。
一、选择题1. 在直流电路中，电压源和电阻之间的电压与电流的关系是什么？ - A. 与电流成正比- B. 与电流成反比- C. 无关- D. 成线性关系答案：D2. 根据基尔霍夫电压定律（KVL），在一个闭合回路中，沿着回路所有元件上的电压降之和等于：- A. 电流- B. 电源电压- C. 零- D. 一个常数答案：B3. 在交流电路中，电感的阻抗与频率的关系是：- A. 无关- B. 成正比- C. 成反比- D. 非线性关系答案：B二、简答题1. 解释什么是戴维南定理，并给出其应用场景。
戴维南定理是电路分析中的一个重要定理，它指出任何一个复杂的线性双端网络都可以用一个单一的电压源与一个电阻串联的等效电路来代替。
电压源的电压等于原网络在开路状态下的电压，而串联电阻的阻值等于原网络中所有独立电源置零后的输入电阻。
戴维南定理常用于简化复杂电路的分析，特别是在设计电子设备和计算电路的输出电压时非常有用。
2. 什么是电磁感应？请简述其原理。
电磁感应是指在变化的磁场中，导体中产生电动势的现象。
这一现象由法拉第电磁感应定律描述，即导体回路中产生的电动势与穿过该回路的磁通量的变化率成正比。
电磁感应是发电机和变压器等电气设备的工作原理基础。
三、计算题1. 给定一个RLC串联电路，其中电阻R=100Ω，电感L=0.5H，电容C=100μF，交流电源的电压为V(t)=10sin(314t)V。
求电路的总阻抗、角频率和品质因数Q。
首先，计算电感和电容的阻抗：- 电感的阻抗：\( Z_L = j \omega L = j \omega \times 0.5 = j \times 2 \pi \times 50 \times 0.5 \) Ω- 电容的阻抗：\( Z_C = \frac{1}{j \omega C} = \frac{1}{j\times 2 \pi \times 50 \times 100 \times 10^{-6}} =\frac{1}{j \pi} \) Ω其中，\( \omega = 2 \pi f = 314 \) rad/s 是角频率，f=50Hz是电源频率。
电气中级技工理论考试题库一(附答案)
选择题（答案在下面）：1. 电路图是根据( )来详细表达其内容的。
A、逻辑图B、位置图C、功能表图D、系统图和框图2. 电气制图中，指引线末端在轮廓线内，用一( )表示。
A、箭头B、短线C、圆圈D、黑点3. 电气图形符号的形式有( )种。
A、1B、2C、3D、44. 图中有一项目代号为=T4+D25-K3：18，则种类代号为( )。
A、=T4B、+D25C、-K3D、：185. 如图，该图形符号为( )。
A、新符号发光二极管B、旧符号发光二极管C、新符号光电二极管D、旧符号光电二极管6. 电路图的主要用途之一是( )。
A、提供安装位置B、是设计编制接线图的基础资料C、表示功能图D、表示框图7. 接线图中，一般需要提供：项目的相对位置、项目代号、端子号和( )。
A、导线号B、元器件号C、单元号D、接线图号8. 阅读C522型立式车床控制原理图时要先看( )。
A、主电路B、辅助电路C、照明电路D、整流电路9. 阅读M7130型磨床电气原理图要最后阅读( )。
A、主电路B、控制电路C、电磁工作台控制电路D、照明和指示电路10. 0.5安培的电流通过阻值为2欧姆的导体，10秒内流过导体的电量是( )。
A、5库仑B、1库仑C、4库仑D、0.25库仑11. 电动势是( )。
A、电压B、衡量电源转换本领大小的物理量C、衡量电场力做功本领大小的物理量D、电源两端电压的大小12. 内阻为0.1Ω、电动势为1.5V的电源两端接一个1.4Ω的电阻，内阻上的压降为( )V。
A、1B、0.5C、0.1D、1.413. 如图所示是某一复杂电路的一条回路，已知2Ω电阻上的电流方向，电流的大小为( )。
A、1AB、0.2AC、2AD、0.3A14. 在电阻R上串联一电阻，欲使R上的电压是串联电路总电压的1/n，则串联电阻的大小应等于R的( )倍。
A、n+1B、nC、n-1D、1/n15. 在电阻R上并联一电阻，欲使电阻R上通过的电流是并联电路总电流的1/n，则并联电阻的大小应等于R的( )倍。
电气理论考试题库
电气理论考试题库基础知识一、填空题1、（电荷）有规则的移动就形成电流。
电流的方向规定为（正电荷）运动的方向。
2、单位时间内通过导体任一横截面的电量叫（电流强度），用符号（I）表示，单位为（A ）。
3、大小方向都不随时间变化的电流叫（稳恒电流），简称（直流）。
4、凡大小、方向都随时间作周期性变化的电流叫（交变电流）简称（交流）。
5、电路中电位的符号为（ ），单位是（ V ）。
电位是用来衡量电场（能）大小的物理量。
6、（电流）流经的路径称为电路，电路可分为（外）和（内）电路两大部分。
7、电场中A点的电位就等于A点到（参考点）的电压，而从A 点到B点的电压就等于该两点之间的（电位差）。
8、从电源一端经负载回到电源另一端的电路称为（外电路）。
9、（电源内部）的通路称为内电路。
10、电路中产生电流的条件是：电路必须（闭合），电路中必须有（电源）。
11、在内电路中，电流的方向与电动势方向（相同）；在外电路中，电流的方向与电压的方向（相同）。
12、流过导体的电流与加在导体两端的（电压）成正比，与导体的（电阻）成反比。
13、在一个闭合回路中，电源的端电压应该等于电源（电动势）与（内压降）之差。
14、最基本的电路由（电源）、（负载）和（中间环节）三个部分组成。
15、电路通常有（通路）、（断路）和（短路）三种状态。
16、电动势是用来衡量电源（转换本领大小）的物理量。
17、电动势的方向规定：在电源（内部），由（负极）指向（正极）。
18、在电阻串联电路中，流过各电阻的（电流强度）相等，而各电阻的（电压）和（功率）的分配则与电阻值成正比。
19、在电阻并联电路中，各电阻两端的（电压）相等，而各电阻中的（电流）和（功率）分配则与电阻值成反比。
20、电场力做功与所经过的（路径）无关。
参考点确定之后，电场中各点电位之值便唯一确定，这就是电位（唯一性）原理。
21、在图1-1中，有（3 ）个节点、（5 ）条支路、（ 6 ）个回路和（ 3 ）个网孔。
2024年电气工程师(理论)考试试题及答案
电气工程师（理论）考试一.单选题1.电压继电器的线圈与电流继电器的线圈相比，具有的特点是（\［单选题］*A、电压继电器的线圈与被测电路串联B、电压继电器的线圈匝数多、导线细、电阻大，C、电压继电器的线圈匝数少、导线粗、电阻小D、电压继电器的线圈工作时无电流3 .在延时精度要求不高,电源电压波动较大的场合,应选用（）［单选题］*A、空气阻尼式时间继电器。
√B、晶体管式时间继电器C、电动式时间继电器D、上述三种都不合适5 .下列软元件中，属于特殊辅助继电器是（\［单选题］*A、SOB、D2C、V30D、M8000√6 .PLC一般采用（）与现场输入信号相连。
［单选题］*A、光电耦合电路√B、可控硅电路C、晶体管电路D、继电器8 .在控制线路中，如果两个动合触点并联，则它们是（）关系。
［单选题］*A、与逻辑B、或逻辑√C、非逻辑D、与非逻辑9 .PLC的输出方式为晶闸管型时，它适用于（）负载。
［单选题］*A、感性B、交流√C、直流D、交直流11.由于电弧的存在，将导致（）［单选题］*A、电路分断时间加长√B、电路分断时间缩短C、电路分断时间不变D、分断能力提高13.甲乙两个接触器，欲实现互锁控制，则应（）［单选题］*A、在甲接触器的线圈电路中串入乙接触器的动断触点B、在乙接触器的线圈电路中串入甲接触器的动断触点C、在两接触器的线圈电路中互串对方的动断触点√D、在两接触器的线圈电路中互串对方的动合触点15.万能转换开关是（）［单选题］*A、自动控制电器B、手动控制电器VC、既可手动，又可自动的电器17.以下说法不正确的有（）［单选题］*A、PLC都是逐条顺序地执行用户的程序B、PLC结构分为整体式?口模块式两类C、PLC的两种运行模式为运行和编程模式√D、输入继电器只能由外部信号驱动，而不能由内部指令来驱动19 .按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（）［单选题］*A、低压保护电器B、彳氐压控制电器C、低压主令电器√D、低压执行电器20 .速度继电器的动作转速一般不低于（\［单选题］*A、0r∕mB、120r∕m√C、1000r∕mD s3600r∕m22 .绕线转子异步电动机一般采用（\［单选题］*A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动√D、自耦变压器减压起动。
煤矿井下电气理论考试试题1(试卷)
煤矿井下电气作业人员安全培训理论考试试卷姓名：分数：一、判断题(正确的填“√”，错误的填“×”。
每题2分，共计40分。
)1、低压电缆可以采用铝芯，但是采区低压电缆严禁采用铝芯。
( )2、接地母线、接地连接线不得使用铝芯电缆。
( )3、除用于移动式和手持式电气设备外，其他电气设备作保护接地用的电缆芯线电阻值不得超过2Ω。
（ )4、电缆穿过墙壁部分应用套管保护，并要密封管口。
( )5、井下电缆芯线最小截面一般取不小于10mm2为好。
( )6、井下电缆必须悬挂，在水平巷道或倾斜井巷内悬挂点间距不得大于3 m。
( )7、不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或母线盒进行连接。
( )8、压盘式线嘴压紧电缆后的压扁量不应超过电缆直径的10％。
( )9、机电设备硐室内必须设置足够数量的扑灭电气火灾的灭火器材。
( )10、在有瓦斯抽放管路的巷道内，电缆必须与瓦斯抽放管路分挂在巷道两侧。
( )11、值班室电钳工每天必须对漏电继电器的运行情况进行1次检查和跳闸试验。
( )12、自轨面算起，井下电机车架空线的悬挂高度应符合：在井底车场内，从井底到乘车场为1.9 m。
( )13、杂散电流可引起电火花，其电火花能引起瓦斯爆炸，但不会引起煤尘爆炸。
( )14、风电闭锁的作用是：掘进动力设备工作前应先通风吹散瓦斯。
当瓦斯浓度降到0、1％以下时，再开动掘进动力设备；由于故障原因局部通风机停止通风时，掘进动力设备也同时停电。
( )15、瓦斯电闭锁的作用是：由瓦斯监控系统对掘进工作面的动力电源实行闭锁。
当瓦斯浓度达到1％时，瓦斯监控器发生警报；当瓦斯浓度达到1、5％时，立即切断掘进工作面内的非本质安全型电气设备。
( )16、漏电保护方式有集中性漏电保护和分散性漏电保护。
( )17、漏电闭锁是指在开关合闸后对电网进行绝缘监测，起闭锁作用。
( )18、低压配电点或装有3台以上电气设备的地点，应装设局部接地极。

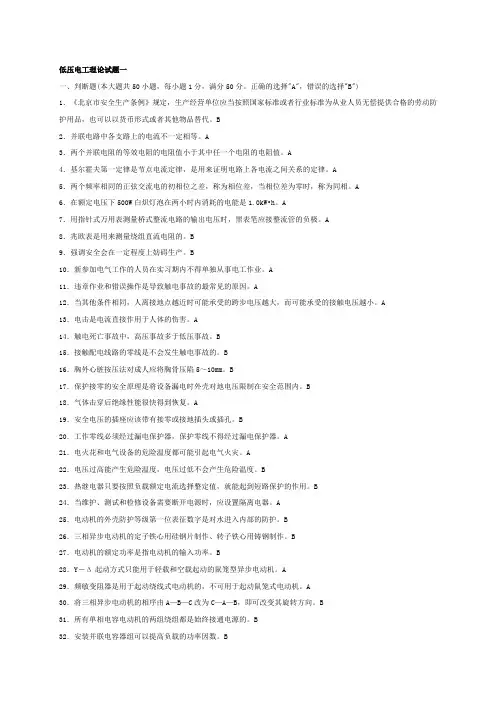

低压电工理论试题一
低压电工理论试题一一、判断题(本大题共50小题，每小题1分，满分50分。
正确的选择"A"，错误的选择"B")1．《北京市安全生产条例》规定，生产经营单位应当按照国家标准或者行业标准为从业人员无偿提供合格的劳动防护用品，也可以以货币形式或者其他物品替代。
B2．并联电路中各支路上的电流不一定相等。
A3．两个并联电阻的等效电阻的电阻值小于其中任一个电阻的电阻值。
A4．基尔霍夫第一定律是节点电流定律，是用来证明电路上各电流之间关系的定律。
A5．两个频率相同的正弦交流电的初相位之差，称为相位差，当相位差为零时，称为同相。
A6．在额定电压下500W白炽灯泡在两小时内消耗的电能是1.0kW•h。
A7．用指针式万用表测量桥式整流电路的输出电压时，黑表笔应接整流管的负极。
A8．兆欧表是用来测量绕组直流电阻的。
B9．强调安全会在一定程度上妨碍生产。
B10．新参加电气工作的人员在实习期内不得单独从事电工作业。
A11．违章作业和错误操作是导致触电事故的最常见的原因。
A12．当其他条件相同，人离接地点越近时可能承受的跨步电压越大，而可能承受的接触电压越小。
A13．电击是电流直接作用于人体的伤害。
A14．触电死亡事故中，高压事故多于低压事故。
B15．接触配电线路的零线是不会发生触电事故的。
B16．胸外心脏按压法对成人应将胸骨压陷5～10mm。
B17．保护接零的安全原理是将设备漏电时外壳对地电压限制在安全范围内。
B18．气体击穿后绝缘性能很快得到恢复。
A19．安全电压的插座应该带有接零或接地插头或插孔。
B20．工作零线必须经过漏电保护器，保护零线不得经过漏电保护器。
A21．电火花和电气设备的危险温度都可能引起电气火灾。
A22．电压过高能产生危险温度，电压过低不会产生危险温度。
B23．热继电器只要按照负载额定电流选择整定值，就能起到短路保护的作用。
B24．当维护、测试和检修设备需要断开电源时，应设置隔离电器。
电气试验工专业理论考试模拟题(附参考答案)
电气试验工专业理论考试模拟题（附参考答案）一、单选题（共40题，每题1分，共40分）1、固体介质因受潮发热而产生的击穿过程属于（）。
A、闪络B、热击穿C、电击穿D、电化学击穿正确答案：B2、变压器直阻随温度变化的原因（）A、电子定向运动减慢B、电子定向运动加快C、导线变长正确答案：A3、下列因素中（）对变压器油的绝缘强度影响最大。
A、温度B、杂质C、比重D、水分正确答案：D4、几个正弦量用相量进行计算时，必须满足的条件是：各相量应是（）。
A、已知初相角、有效值或最大值，并且同频率B、已知初相角，且同频率C、旋转相量，初相角相同D、同频率，同转向正确答案：A5、在一恒压的电路中，电阻R增大，电流随之（）。
A、增大B、减小C、不变D、不一定正确答案：B6、电容型绝缘结构内部绝缘受潮时，其（）。
A、绝缘电阻变化不大B、电容量增大C、介质损耗因数减小D、电容量减小正确答案：B7、电阻值随电流、电压的变化而变化的电阻称为（）。
A、非线性电阻B、线绕电阻C、可调电阻D、线性电阻正确答案：A8、以下属于操作过电压的是（）。
A、电弧接地过电压B、变电所侵入波过电压C、工频电压升高D、铁磁谐振过电压正确答案：A9、测量电容式电压互感器二次绕组的直流电阻一般应使用 ()。
A、万用表B、瓦特表C、单臂直流电阻电桥D、双臂直流电阻电桥正确答案：D10、下列不属于输电线路防雷措施的是（）。
A、架设耦合地线B、架设避雷线C、装设自动重合闸D、加设浪涌吸收器正确答案：D11、沿脏污表面的闪络不仅取决于是否能产生局部电弧，还要看流过脏污表面的泄漏电流是否足以维持一定程度的（），以保证局部电弧能继续燃烧和扩展。
A、碰撞游离B、滑闪放电C、热游离D、光游离正确答案：C12、在R、L、C串联电路中，当电流与总电压同相时，（）成立。
A、ω2LC=1B、ω=LCC、ωL2C=1D、ωLC=1正确答案：A13、盗窃电能的，由电力管理部门责令停止违法行为，追缴电费并处应交电费（）倍以下的罚款。
电工理论考试试题低压电工科目一二三四
本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.电气展开接线图中，直流回路编号的方法是( )。
A.从正电源出发，以奇数顺序编号B.从正电源出发，以偶数顺序编号C.从正电源出发，顺序编号D.从左到右，顺序编号答案:A2. 电动机( )作为电动机磁通的通路，要求材料有良好的导磁性能。
A.机座B.端盖C.定子铁芯答案:C3. 导线接头电阻要足够小，与同长度同截面导线的电阻比不大于( )。
A. 1.5B. 1C. 2D. 2.5答案:B4. SF6断路器灭弧室的含水量应小于( )。
A.150ppmB.200ppmC.250ppm答案:A5. 检修工作需要挂接地线，可采用临时接地棒接地，接地棒在地面下的深度不得小于( )。
A.0.5m；B.0.6m；C.0.7m；D.0.8m；答案:B6. 填写工作票时要字体规范,字迹清楚,不得涂改和不得用( )笔填写。
A.钢笔B.圆珠笔C.铅笔答案:C7. 用摇表测量电气设备绝缘时,“线路”(L)接线柱应接在( )。
A.电机绕组或导体B.电气设备外壳或地线上C.电缆的绝缘层答案:A8. 10kv变配电室电源进线，可配置( )等保护。
A.气体保护B.差动保护C.温度保护D.定时限过电流答案:D9. 已知交流伺服电动机的极数对数为2，使用频率为50Hz的交流电压供电，则旋转磁场的转速为( )。
A.3000r/minB.1500r/minC.750r/minD.1000r/min答案:B10. 某正弦交流电压的初相角φ=-π/6，在t=0时，其瞬时值将( )。
A.大于零B.小于零C.等于零D.最大值答案:B11. 6kV验电器手持部分交流耐压实验的标准是( )A.6kVB.10kVC.30kVD.40kV答案:D12. 摇表的两个主要组成部分是手摇( )和磁电式流比计。
电工理论考试试题低压电工科目一二三四
本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题150道，多选题50道，判断题100道）一、单选题(共计150题,每题1分)1.在办理停电送电手续时,严禁( )停电送电。
A.规定时间B.约定时间C.延长时间答案:B2. 实现三相异步电动机的正反转是( )A.正转接触器的常闭触点和反转接触器的常闭触点联锁B.正转接触器的常开触点和反转接触器的常开触点联锁C.正转接触器的常闭触点和反转接触器的常开触点联锁D.正转接触器的常开触点和反转接触器的常闭触点联锁答案:A3. 真空灭弧室的金属屏蔽筒的作用之一是( )。
A.扩散电弧产生的金属蒸气B.辅助导电作用C.改善真空灭弧室内部的电场分布D.增加载流量答案:C4. 变压器呼吸器中的变色硅胶颗粒，在吸潮饱和时为( )。
A.淡红色B.淡黄色C.淡绿色D.淡蓝色答案:A5. 通电线圈产生的磁场方向不但与电流方向有关，而且还与线圈( )有关。
A.长度B.绕向C.体积答案:B6. 电工常用的电烙铁由( )组成。
A.手柄和外管B.电热元件和铜头C.手柄和铜头D.含AB两种说法答案:D7. 在容性电路中，电压比电流的相位差( )。
A.等于90。
B.小于90。
C.大于90。
D.为零答案:A8. 变压器一.二次侧绕组电流的大小与线圈匝数成( )A.无关B.反比C.相等D.正比答案:B9. 电能的单位是( )。
A. AB.V.AC.WD.kW﹒h答案:D10. 在TT系统中，PE线表示( )。
A.相线B.中性线C.工作零线D.保护接地答案:D11. 我们使用的照明电压为220Ⅴ,这个值是交流电的( )。
A.有效值；B.最大值；C.恒定值。
答案:A12. 制作35KV户内聚丙烯外壳电缆端头时，从终端头支架夹头上口，向上量( )距离作为剖铅(铝)的起点。
A.5mmB.10mmC.15mmD.20mm答案:C13. 人体碰到漏电设备的金属外壳造成的触电叫( )触电。
电气理论考试题及答案
电气理论考试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，产生的热量与电流的平方、导体的电阻以及通电时间成正比，这是哪个定律的表述？A. 欧姆定律B. 焦耳定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：B2. 在直流电路中，电压、电流和电阻之间的关系是什么？A. V = IRB. V = RIC. I = V/RD. R = V/I答案：A3. 三相交流电的相位差是多少度？A. 30度B. 45度C. 60度D. 120度答案：D4. 变压器的工作原理是什么？A. 电磁感应B. 光电效应C. 霍尔效应D. 热电效应答案：A5. 电路中的电容元件是用来做什么的？A. 储存电荷B. 储存能量C. 阻止电流D. 放大信号答案：A6. 电流的单位是什么？A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B7. 一个电路的总电阻为10Ω，当它被分成两个部分，每部分的电阻为5Ω时，这两部分并联后的总电阻是多少？A. 2.5ΩB. 5ΩC. 10ΩD. 20Ω答案：A8. 交流电的有效值与最大值之间的关系是什么？A. 有效值是最大值的1/√2倍B. 有效值是最大值的√2倍C. 有效值等于最大值D. 有效值是最大值的2倍答案：A9. 电路中的电感元件是用来做什么的？A. 储存电荷B. 储存能量C. 阻碍电流变化D. 放大信号答案：C10. 什么是功率因数？A. 电路中实际功率与视在功率的比值B. 电路中电压与电流的相位差C. 电路中电压与电流的比值D. 电路中电阻与电感的比值答案：A二、填空题（每题2分，共20分）11. 欧姆定律的数学表达式是________。
答案：V = IR12. 三相交流电的线电压是相电压的________倍。
答案：√313. 电路中的功率可以用公式________来计算。
答案：P = VI14. 变压器的变压比是原边电压与副边电压的________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气专业第三季度理论考试题 试题一（305变电站）
人员编码 姓名 成绩
一、填空题。
（每空1.5分，共27分。
）
1、断路器一般由 触头系统、储能机构、操作机构、灭弧机构及外壳组成。
2、高压断路器是指额定电压在 3 KV 及以上，能够接通或开断正常电流，并能在规定时间内接通或开断规定的异常电流（短路电流、过负荷电流）的开关电器。
3、TPM-300型无扰动装置电源模件输出电压为 +5 、 ±15 、 +24V 供装置内部使用。
4、TPM-300型无扰动装置主要由CPU 模件、 开入量模件、、交流量模件、信号模件、、出口模件、、电源模件、管理模件等组成。
5、高压断路器种类很多，按其灭弧的不同，可分为：油断路器、真空断路器、六氟化硫断路器、压缩空气断路器。
6、TPM-300型无扰动额定交流输入的交流电压为 110V 、 57.7V 。
二、选择题。
（每题1分，共5分。
）
1、 真空灭弧室的金属波纹管的作用（A ）
Ａ密封 Ｂ灭弧 Ｃ屏蔽 Ｄ导电
2、线路停电作业时，在断路器和隔离开关操作手柄上悬挂（C ）
Ａ在此工作 Ｂ止步高压危险 Ｃ禁止合闸线路有人工作
Ｄ运行中
3、断路器分闸速度快慢影响（A ）
Ａ：灭弧能力 Ｂ：合闸电阻 Ｃ：消弧片 D ：分闸阻抗
4、真空断路器的灭弧介质是（ C ）
Ａ油 ＢSF6 Ｃ真空 Ｄ空气
5.真空断路器的触头常采用( C )触头
A 桥式
B 指式
C 对接式
D 插入式
三 .判断题（每题1分，共8分）
1．无扰动操作键复归指：可同时将主、辅CPU 复位，但不能清信号( × )
2．只要做好设备的保护接地或保护接零, 就可以杜绝触电事故的发生（ × ）
3．无扰动操作键复归指：指可同时将主、辅CPU 复位并清信号。
( √ )
4．在电力系统中 , 变压器中性点接地就称为保护接地。
（ × ）
5．负荷开关，只在电路正常工作或过载时关合和开断电路，它不能开断
短路电流。
（ × ）
6．负荷开关，不但在电路正常工作或过载时可以关合和开断电
路，它还能开断短路电流。
（ √ ）
7、TPM-300型无扰动装置跳合闸出口输出DC220V 5A 。
（√ ） 8．一般来讲，所有的高压电器都应满足运行可靠、工作灵活，同时还必须考虑经 济条件。
（√ ）
四。
简答题。
（共60分）
1、高压断路器的日常巡检。
（10分）
1.断路器储能标志窗口显示“已储能”，
2.断路器分、合位置指示灯状态正确，三相电气位置与机械指示一致，
3.断路器内部无异响，
4.手车插件插入牢固，
5.控制、保护及信号回路运行、指示正常，
6支柱绝缘子及套管有无裂痕或放电现象等。
2、TPM-300型无扰动有哪几种情况可能造成装置闭锁需对装置
进行复归操作（10分）
1.切换完毕，表明切换过程顺利完成，该跳开的开关已跳开，
该合上的开关已合上。
2〃PT 断线。
表明输入装置的厂用母线三
相电压中，有一相或两相电压低，可能由PT 断线造成，须仔细
查明。
3〃保护闭锁。
表明装置接到外部“保护闭锁”指令，即外部输
入的“保护闭锁”接点闭合过，查保护确认。
4〃后备电源失电。
5〃装置异常。
6〃开关位置异常。
3、真空断路器的额定电流的定义。
（10分）
断路器在额定容量下允许长期通过的工作电流（有效值），决定了断路器载流部分的尺寸和结构的电流值。
4、ZN63A-12/1250-31.5真空断路器型号含义.(10分)
型号含义：真空断路器，户内式，设计序
号63A，额定电压12kV，额定电流1250A，
额定开断电流31.5kA。
5、真空断路器的优点及存在问题。
（10分）
优点
①寿命长，适于频繁操作；
②触头开距与行程小；
③燃弧时间短；
④可以无油化，防火防爆；
⑤体积小，重量轻；
⑥检修间隔时间长，维护方便。
存在问题
①真空灭弧室的真空度保持和有效的指示有
待改进；
②价格较昂贵；
③容易产生危险的过电压。
6、TPM-300型无扰动面板巡检的内容。
（10分）
1〃运行状态指示灯“近线一”和“进线二”指示灯正常时应亮，“运行”灯约每秒闪3次。
“某联”灯应不亮。
“动作”和“闭锁”灯应不亮。
2〃测量显示：显示出的电压、电流、频率、频差、相位差、开关位置等均应与实际状态相一致。
3〃方式设置：各种方式设置应与整定情况相一致。
4〃定值设置：和定值应与整定值相一致。
5〃事件管理：当前应无异常事件发生。
6〃异常报告：应无异常报告。
