汽车电工电子基础及电路分析期末模拟试题
汽车电工电子基础》期末试题2(附答案)
汽车电工电子基础》期末试题2(附答案)
1.当直流磁路中铁心的横截面减小，而其它条件不变时，磁路的磁通会减小。
2.在电路中，任一瞬间，流向某一结点电流之和应等于从该结点流出的电流之和。
3.小功率硅二极管的正向压降在中等电流水平下，约为0.4-0.5V。
4.理想运算放大器的差模输入电阻为无穷大。
5.___电压定律是关于电路中回路电压受到的约束。
6.一个额定值为1W、100欧的电阻,其额定电压为10V。
7.画三极管放大电路的交流微变等效电路时，电容C1、
C2应作短路。
8.在放大电路中，若测得某晶体管三个极的电位分别为
6V，1.2V,1V，则该管为NPN型硅管。
9.欲测单相桥式整流电路的输入电压Ui及输出电压U0，应采用的方法是用交流电压表测Ui,用直流电压表测U0.
多选题：
11.是组合逻辑电路的有译码器、编码器、全加器。
12.有关功率损耗的说法，正确的有在交流铁心线圈中，既有铜损，又铁损；由磁滞所产生的铁损耗称为磁滞损耗；由涡流所产生的铁损耗称为涡流损耗。
13.属于双稳态触发器的有RS基本触发器、JK触发器、D 触发器。
《汽车电子电工技术基础》期末试卷3套含答案
《汽车电子技术基础》期末试卷A姓名：班级：成绩：一、填空题（每题3分，共12题，共33 分）1.用国家统一规定的图形符号画成的电路模型图称为，它只反映电路中电气方面相互联系的实际情况，便于对电路进行和。
2.在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是、、。
3.在直流电路的分析、计算中，基尔霍夫电流第一定律又称定律，它的数学表达式为。
假若注入节点A的电流为5A和－6A，则流出节点的电= A 。
流I出4.电路中常用的四个主要的物理量分别是、、、。
它们的代表符号分别是、、和。
5.在实际应用中，按电路结构的不同分为电路和电路。
凡是能运用电阻串联或电阻并联的特点进行简化，然后运用求解的电路为；否则，就是复杂电路。
6.描述磁场的四个主要物理量是：、、和；它们的代表符号分别是、、和；7.电磁力F的大小与导体中的大小成正比，与导体在磁场中的有效及导体所在位置的磁感应强度B成正比，其表达式为，单位为。
8.凡大小和方向随时间做周期性变化的电流、电压和电动势、和，统称交流电。
而随时间按正弦规律变化的交流电称为。
9.、和是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。
10.已知一正弦交流电压为u=2202sin(314t+45°)V，该电压最大值为V，角频率为rad/s，初相位为、频率是Hz，周期是s。
11.我国生产和生活所用交流电（即市电）电压为V，其有效值为V,最大值为V，工作频率f＝___Hz，周期为T＝___s，角速度ω＝_ __rad/s，在1s内电流的方向变化是____次。
二、判断下列说法的正确与错误（正确的打√，错误的打×，每小题1分，共20 分）12.电路处于开路状态时，电路中既没有电流，也没有电压。
（）13.理想的电压源和理想的电流源是不能进行等效变换的。
（）14.对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，且方向相同。

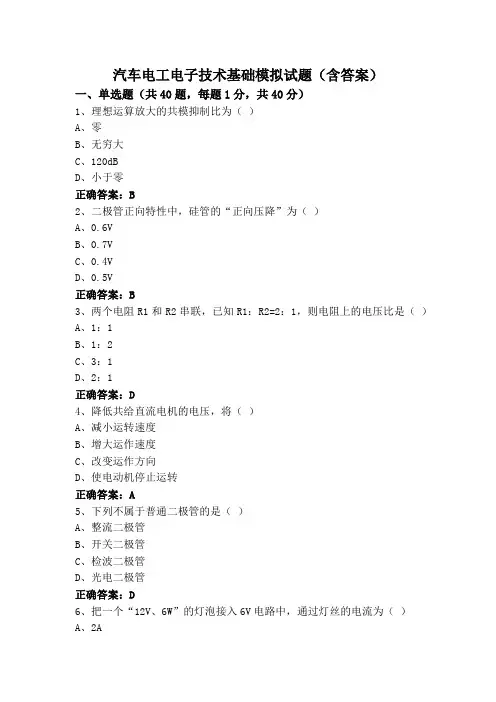

汽车电工电子技术基础模拟试题(含答案)
汽车电工电子技术基础模拟试题（含答案）一、单选题（共40题，每题1分，共40分）1、理想运算放大的共模抑制比为（）A、零B、无穷大C、120dBD、小于零正确答案：B2、二极管正向特性中，硅管的“正向压降”为（）A、0.6VB、0.7VC、0.4VD、0.5V正确答案：B3、两个电阻R1和R2串联，已知R1：R2=2：1，则电阻上的电压比是（）A、1：1B、1：2C、3：1D、2：1正确答案：D4、降低共给直流电机的电压，将（）A、减小运转速度B、增大运作速度C、改变运作方向D、使电动机停止运转正确答案：A5、下列不属于普通二极管的是（）A、整流二极管B、开关二极管C、检波二极管D、光电二极管正确答案：D6、把一个“12V、6W”的灯泡接入6V电路中，通过灯丝的电流为（）A、2AC、0.25AD、1A正确答案：C7、一个由理想运算放大器组成的同相比例运算电路，其输入输出电阻是（）A、输入、输出电阻均很低B、输入电阻低、输出电阻高C、输入电阻高，输出电阻低D、输入、输出电阻均很高正确答案：C8、焊接汽车金属地盘应该选择（）的电烙铁A、25W以上B、20W以上C、100W以上D、70W以上正确答案：C9、标注线性尺寸时，尺寸线（）。
A、可以画在其它图线的延长线上B、必须单独画出C、可以与其他图线重合D、能用其它图线代替正确答案：B10、下列电烙铁的握法中，适用于大功率电烙铁、焊接散热量大的被焊件的是（）A、握笔法B、手握法C、正握法D、反握法正确答案：D11、如果二极管的正、反电阻都很大，则该二极管（）A、内部短路B、内部断路C、已被击穿正确答案：B12、（）是汽车起动系统的核心部件。
A、起动机B、点火钥匙C、发电机D、蓄电池正确答案：A13、整流器是利用硅二极管的（）导电特性。
A、以上都不对B、双向C、单方向D、单双向正确答案：C14、发电机给车上电气设备供电，并向（）充电。
A、起动机B、发电机C、点火钥匙D、蓄电池正确答案：D15、以下不是电位器的主要参数的是（）A、容差B、阻值C、温度D、额定功率正确答案：C16、下面关于电磁继电器的说法，错误的一项是（）A、电磁继电器是利用电磁铁控制工作电路的一种开关B、使用电磁继电器可以直接控制电路的通断C、操作时控制的是低电压、弱电流的通断D、电磁继电器是自动控制电路的重要部件正确答案：B17、若A电点位为20V，B电点位为6V，则A、B两点间的电压为（）V。
《汽车电工电子技术基础》期末题及答案
《汽车电工电子技术基础》期末考试试题及答案一、多选题（3小题）1、简单电路由那四部分组成？答：电路由：电源、负载、导线和开关四部分组成。
2、交流电的三要素是什么？答：三要素是：最大值、角频率和初相角3、三相交流电路中，负载的类型有哪些？答：负载有：单相负载，三相负载，两相负载二、简答题（4小题）1、常用的电子元器件有哪些？答：常用电子元件有：开关、保险丝、电阻器、电容器、电感器、变压器、二极管、三极管等。
2、二极管主要特性是什么？答：二极管具有：单向导电3、三极管主要作用是什么？答：（1）放大作用；（2）开关作用。
4、三相交流电的定义？特点？答：三相交流电是由三个线圈产生的三个电压。
他们具有大小相等、频率相同、相位互差120°的特点。
三、论述题（2小题）看如下电路图，请回答说明。
回答时可以不画图，但要写清题号。
1、接线图中，各个元件名称和作用答：1-空气开关，整个电路通断控制； 2-交流接触器，远程开关…3-热继电器，电动机过载保护； 4-电动机，负载；5-起动按钮，起动控制； 6-停止按钮，停止控制。
2、说明电路工作原理答：在接通空气开关后（总电源开关闭合时）（1）起动：按下起动按钮，交流接触器线圈通电，所有开关（即：主触点、辅助触点）动作；一方面辅助触点的常开触点并联在起动按钮两端锁定了起动工作，另一方面主触点闭合接通了电动机的主电路，电动机运转工作。
（2）停止：当需要中断工作时，按下停止按钮。
交流接触器的控制线圈断电，所有开关复位，电动机的主电路断电停止运转。
（3）过载保护：若因某种原因，电动机过载，电流过大，热继电器动作致使常闭触点断开，接触器线圈断电，接触器主触点断开，电动机断电停止工作，保护了电动机。

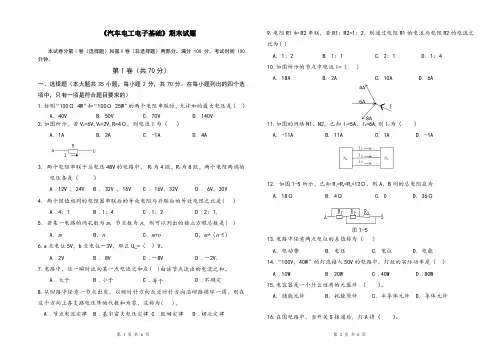

《汽车电工电子基础》期末试题
《汽车电工电子基础》期末试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，考试时间100分钟。
第Ⅰ卷（共70分）一、选择题（本大题共35小题，每小题2分，共70分。
在每小题列出的四个选项中，只有一项是符合题目要求的）1.标明“100Ω 4W ”和“100Ω 25W ”的两个电阻串联时，允许加的最大电压是（ ） A ．40V B. 50V C ．70V D. 140V2.如图所示，若V a =6V,V b =2V,R=4Ω，则电流I 为（ ）A. 1AB. 2AC. -1AD. 4A3. 两个电阻串联于总电压48V 的电路中， R 1为4欧，R 2为8欧，两个电阻两端的电压各是（ ）A .12V , 24VB . 32V , 16VC . 16V ，32VD . 6V ，30V 4．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( )A .4：1B .1：4C .1：2D .2：1.5．若某一电路的网孔数为m ，节点数为n ，则可以列出的独立方程总数是( )A ．mB ．nC ．m+nD ．m+（n-1）6.a 点电位5V ，b 点电位－3V ，那么U ba =（ ）V 。
A .2VB . 8VC .－8VD .－2V.7.电路中，任一瞬时流向某一点电流之和应( )A .大于B .小于C .D .不确定8.从回路中任意一节点出发，以顺时针方向或逆时针方向沿回路循环一周，则在这个方向上各支路电压降的代数和为零，这称为( )A .节点电流定律B .基尔霍夫电压定律C .欧姆定律D .楞次定律9.电阻R1和R2串联，若R1：R2=1：2，则通过电阻R1的电流与电阻R2的电流之比为( )A. 1：2B. 1：1C. 2：1D. 1：4 10.如图所示的节点中电流I=（ ）A. 18AB. 2AC. 10AD. 6A11.如图的网络N1、N2，已知I 1=5A ，I 2=6A,则I 3为（ ） A. -11A B. 11A C. 1A D. -1A12. 如图1-5所示，已知R 1=R 2=R 3=12Ω，则A ，B 间的总电阻应为 A. 18Ω B. 4Ω C. 0 D. 36Ω图1-513.电路中任意两点电位的差值称为（ ）A. 电动势B. 电压C. 电位D. 电能14.“100V ，40W ”的灯泡接入50V 的电路中，灯丝的实际功率是（ ）A .10WB .20WC .40WD .80W15.电容器是一个什么性质的元器件 （ ）。
汽车电工电子技术基础期末200道题复习题试题及答案
汽车电工电子技术基础期末200道题复习题试题及答案一、单选题1. 普通数字万用表用的电池是( )。
[单选题] *A.2VB.6VC.8VD.9V(正确答案)2. 心跳、呼吸骤停的人，救命的黄金时间是( )。
[单选题] *A.4-6分钟内(正确答案)B.8-10分钟内C.30分钟内D.24小时内3. 胸外按压要以均匀速度进行,每分钟( )次左右。
[单选题] *A.60~80次B.80~100次C.100~120次(正确答案)D.120~140次4. 施行人工呼吸时,应先连续向触电人口内大口吹气( )次 [单选题] *A.4B.3C.2(正确答案)D.15. 单人心肺复苏操作标准是：胸外按压幅度(成年人)( )。
[单选题] *A.2~3厘米B.3~4厘米C.4~5厘米D.5~6厘米(正确答案)6. 通常所说的触电事故是指( )。
[单选题] *A.电流通过人体外部B.电流通过人体内部(正确答案)C.单相触电D.两相触电7. 最常见的触电事故是( ) 。
[单选题] *A.1000伏以上高压电B.单相触电(正确答案)C.两相触电D.跨步电压8. 电伤是指电流的热效应、化学效应或机械效应对( )的伤害。
[单选题] *A.人体外部(正确答案)B.人体内部C.人体的手D.人体的脚9. 电击是指电流通过( )，破坏人的心脏、肺部及神经系统等。
[单选题] *A.人体外部B.人体内部(正确答案)C.人体的手D.人体的脚10. 点火开关档位设置在LOCK，其含义是( )。
[单选题] *A.切断电源，锁定方向盘(正确答案)B.接通电源，解锁方向盘C.接通电源，锁定方向盘D.切断电源，解锁方向盘11. 点火开关主要用来控制点火电路，同时还能为( )系统供电。
[单选题] *A.灯光B.音响C.空调D.整车电气(正确答案)12. 点火开关档位设置在START，其含义是( )。
[单选题] *A.接通起动机电源，起动发动机(正确答案)B.切断起动机电源，发动机不工作C.切断起动机电源，起动发动机D.接通起动机电源，发动机不工作13. 点火开关在LOCK位置拔出钥匙方向盘( ) [单选题] *A.会锁住(正确答案)B.不会锁住C.可能锁住D.可能不锁住14. 正常行车时钥匙不应处于START状态，否则( )。
汽车电工电子模拟试题及答案
一、单选题（每题2分，共20分）1. 汽车电路中，以下哪个部件负责将交流电转换为直流电？A. 发电机B. 点火线圈C. 硅整流器D. 蓄电池答案：C2. 在汽车电路中，以下哪个物理量表示单位时间内通过导体横截面的电荷量？A. 电阻B. 电流C. 电压D. 电容答案：B3. 汽车蓄电池的正负极之间，以下哪个物理量表示电势差？A. 电阻B. 电流C. 电压D. 电容答案：C4. 在汽车电路中，以下哪个部件负责在发动机停止工作时，维持部分电器设备的工作？A. 发电机B. 点火线圈C. 硅整流器答案：D5. 汽车点火线圈的主要作用是？A. 将低电压转换为高电压B. 将高电压转换为低电压C. 将直流电转换为交流电D. 将交流电转换为直流电答案：A6. 汽车交流发电机的定子总成的主要作用是？A. 产生交流电B. 转换交流电为直流电C. 调节发电机输出电压D. 提供启动电流答案：A7. 汽车电路中，以下哪个部件负责保护电路，防止过载和短路？A. 发电机B. 点火线圈C. 硅整流器D. 熔断器答案：D8. 在汽车电路中，以下哪个物理量表示单位时间内通过导体横截面的电荷量？A. 电阻B. 电流D. 电容答案：B9. 汽车蓄电池的正负极之间，以下哪个物理量表示电势差？A. 电阻B. 电流C. 电压D. 电容答案：C10. 汽车点火线圈的主要作用是？A. 将低电压转换为高电压B. 将高电压转换为低电压C. 将直流电转换为交流电D. 将交流电转换为直流电答案：A二、多选题（每题3分，共15分）1. 汽车电路的特点包括？A. 低压B. 直流C. 单项制D. 复杂答案：A、B、C2. 汽车电路中常见的电气元件包括？B. 点火线圈C. 硅整流器D. 蓄电池答案：A、B、C、D3. 汽车电路中，以下哪些部件属于保护元件？A. 发电机B. 点火线圈C. 硅整流器D. 熔断器答案：D4. 汽车电路中，以下哪些部件属于转换元件？A. 发电机B. 点火线圈C. 硅整流器D. 蓄电池答案：A、B、C5. 汽车电路中，以下哪些部件属于电源元件？A. 发电机B. 点火线圈C. 硅整流器D. 蓄电池答案：A、D三、判断题（每题2分，共10分）1. 汽车电路中，电阻越大，电流越小。
汽车电工电子基础及电路分析期末模拟试题
汽车电工电子基础及电路分析期末模拟试题一、填空（每空2分，共30分）1、电流源的电流是由_________________决定的,但电流源两端的电压是由___________________决定的。
2、对称三相交流电动势的特征是：各相电动势的最大值相等、频率____________、彼此间的相位互差__________度。
3、直流稳压电源由电源变压器、整流电路、滤波电路和_____________组成。
4、晶体三极管不仅有放大作用，还有___________作用。
5、汽车交流发电机是一个三相交流发电机。
发电机的转子是由____________构成的，发电机的定子是由____________构成的。
6、正弦交流量的三要素分别为：______________、_____________、____________。
7、电路的三大组成部分分别为__________、_____________、___________。
8、如果选用放大器希望负载能力强，应选用____________组态的放大器。
二、判断题（对的划 ，错的划 。
每小题2分，共10分）1、在运算电路中，同相输入端和反相输入端均为“虚地”。
（）2、半导体二极管的特性为反向导通，正向截止。
（）3、电阻两端电压为5V，电阻为10欧，当电压升至10V时，电阻值将为20欧。
（）4、开路是指电源与外电路断开的状态，因此电源两端没有电压。
（）5、电子电路中的开环是指电路中没有接反馈。
（）三、选择题（每小题2分，共4分）1、组合逻辑电路一般由（）组合而成。
A、门电路B、触发器C、计数器D、寄存器2、集成运算放大器线性应用下电压增益的运算精度与开环电压增益A的关系是（）A、A越高运算精度越高B、A越高运算精度越低C、运算精度与A无关四、简答题（每小题5分，共10分）1、典型的多路测控系统的构成，由传感器、滤波放大器、采样保持电路、多路转换开关、A D转换器、微机控制系统或控制执行电路构成。
《汽车电工电子》期末测试题C及答案
期末测试题(3)一、单项选择题（每题1分，共15分）1.汽车上应用电子技术后，汽车的（）性能得到了提高。
A.环保B.特殊C.动力性2.汽车稳压作用电路的作用是负载发生变化时，使其输出（）保持稳定性。
A.电流B.电压C.电功率3.保护接地规定其接地电阻不大于（）。
A.3ΩB.4ΩC.6Ω4.汽车点火系统中使用的点火线圈就是（）A.自耦变压器B.控制变压器C.变压器5.二极管具有（）导电特性。
A.双向B.单双向C.单向6.交流发电机用转子总成来产生（）。
A.磁场B.电场C.电磁场7.直流电动机的起动电流是额定电流的（）。
A.33倍B.22倍C.11倍8.常用电工仪表的难确度等级分为（）。
A.4.0级B.七级C.五级9.人体可长时间承受（）以下工作电流。
A.30mAB.20mAC.50mA10.我国安全用电规定安全电压为（）以下。
A.56VB.60VC.36V11.汽车上应用电子技术后，汽车形式的（）性。
A.经济性B.稳定性C.动力性12.直流电动机的运动方向按（）定则判断定。
A．右手定则 B.左右定则 C.左手定则13.电动势与电压的方向（）。
A.相反B.相同C.相逆14.变压器是根据（）原理而制成的。
A.自感B.互感C.有感15.汽车上应用的稳压二极管是一种特殊的（）型硅二极管。
A.面结合B. 点接触C. 面接触二、不定项选择题（每题2分，共10分）1.关于蓄电池作用，下列描述正确的是（）。
A．起动时向起动机和用电设备供电B．当用电设备过多时，协助发动机供电C．蓄电池能吸收电气系统中出现的过电压，起稳压作用D．起动后发电机正常发电，此时蓄电池不起作用2.发电机根据电磁感应原理发电，在三相绕组中产生正弦电动势，三相正弦电动势的（）。
A．频率相同 B．幅值相等C．波形重叠 D．相位互差120°3.关于交流发电机中性点电压，以下说法正确的是（）。
A．利用中性点电压可以控制充电指示灯B．利用中性点电压可以控制继电器C．中性点电压为零D．中性点电压具有交流成分4.关于触点式电压调节器，以下说法正确的是（）。
汽车电工电子基础及电路分析期末复习资料
试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。
2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。
3．三极管的直流分析主要有两种方法：图解法和解析法。
4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。
若测的是压力，这种变换是由压力传感器完成的。
5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。
6．汽车交流发电机是一个三相同步交流发电机。
发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。
7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。
一般是由双极型晶体三极管或MOS管构成的。
8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。
9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。
10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。
12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。
13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。
14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。
15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。
16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。
17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。
18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电工电子基础及电路分析
期末模拟试题
一、填空（每空2分，共30分）
1、电流源的电流是由_________________决定的,但电流源两端的电压是由___________________决定的。
2、对称三相交流电动势的特征是：各相电动势的最大值相等、频率____________、彼此间的相位互差__________度。
3、直流稳压电源由电源变压器、整流电路、滤波电路和_____________组成。
4、晶体三极管不仅有放大作用，还有___________作用。
5、汽车交流发电机是一个三相交流发电机。
发电机的转子是由____________构成的，发电机的定子是由____________构成的。
6、正弦交流量的三要素分别为：______________、_____________、____________。
7、电路的三大组成部分分别为__________、_____________、___________。
8、如果选用放大器希望负载能力强，应选用____________组态的放大器。
二、判断题（对的划 ，错的划 。
每小题2分，共10分）
1、在运算电路中，同相输入端和反相输入端均为“虚地”。
（）
2、半导体二极管的特性为反向导通，正向截止。
（）
3、电阻两端电压为5V，电阻为10欧，当电压升至10V时，电阻值将为20欧。
（）
4、开路是指电源与外电路断开的状态，因此电源两端没有电压。
（）
5、电子电路中的开环是指电路中没有接反馈。
（）
三、选择题（每小题2分，共4分）
1、组合逻辑电路一般由（）组合而成。
A、门电路
B、触发器
C、计数器
D、寄存器
2、集成运算放大器线性应用下电压增益的运算精度与开环电压增益A的关系是（）
A、A越高运算精度越高
B、A越高运算精度越低
C、运算精度与A无关
四、简答题（每小题5分，共10分）
1、典型的多路测控系统的构成，由传感器、滤波放大器、采样保持电路、多路转换开关、A D转换器、微机控制系统或控制执行电路构成。
其中，传感器的作用是什么？
2、简述电流源和电压源的互换条件，说明何种情况下二者不能互换。
五、计算题（46分）
1、（8分）试判断图示2个电路的工作状态，说明他们是发出功率（电源）还是吸收功率（是负载）
2、（10分）如下图所示电路，为包含受控源的、多电源电路，求I
3、（8分）如表所示，为一个逻辑电路的真值表，试写出逻辑电路表达式，并说明其逻辑功能。
真值表
4、（10分）有一个额定值为220V、1000W的电炉，接在220V的交流电源上，求通过电阻炉的电流和它的阻值。
如果连续使用一个小时，所消耗的电能是多少？
5、（10分）如图所示：求I及9 电阻上的功率？
汽车电工电子基础及电路分析试题答案
一、填空（每空2分，共30分）
1、电流源本身与之相连的外电路
2、相等120
3、稳压电路
4、开关
5、磁极三相绕组
6、幅值频率初相角
7、电源中间环节负载
8、共集
二、判断题（对的划√，错的划 。
每小题2分，共10分）
1、
2、
3、
4、
5、√
6、
7、
8、
9、
10、
三、选择题（每小题2分，共4分）
1、A
2、C
四、简答题（每小题5分，共10分）
1、答：将非电量转为电量
2、答：理想电压源不能互换。
互换条件为：U S=I S R0，R0=R S
五、计算题
1、答：图（A）：由于电压电流参考方向为非关联的，因此有：P= —
UI= —（5*2）= —10W，发出功率
图（B）：由于电压电流参考方向为非关联的，因此有：P= —UI= —[（—5）*2]=10W，吸收功率
2、答：I=I'+I"=1.4A
3、答：异或功能。
4、解：I=P/U=1000/220=4.55A
R=U²/P=220²/1000=48.4Ω
W=Pt=1000W*1h=1Kw*1h=1度
5、解：P9Ω=I²R=9W。
