X线影像检查
医之为道大矣，医之为任重矣。
开始啦！请将手机调成静音，如有疑问可以随时打断我！
第一节 X线检查
一、概述 (一)X线的特性 1、穿透性 2、荧光效应 3、感光效应 4、电离效应
(二)X线成像的基本原理
骨、肌肉
肺
组织结构
密度 荧光屏 X线胶片
谢谢观看
骨组织、钙化灶 高
软组织
中
脂肪、含气组织 低
暗影
白影
介于中间 灰影
亮影
黑影
(三)X线检查的防护----铅
二、X线检查的方法及检查前准备
(一)普通检查 荧光查
(三)X线造影检查
1、对比剂 高密度对比剂：钡剂与碘剂。
2、引入途径 直接与间接。 3、造影检查前准备
三、X线检查的临床应用
(一)呼吸系统 1、正常胸部X线表现
2、常见基本病变的表现
(1 )渗出性病灶
(2 )增殖性病灶 (3 )空洞与空腔
(4 )钙化
(5 )结节与肿块
(6 )肺气肿
(7 )气胸
(8 )胸腔积液
(二)循环系统常见基本病变的表 现
1、二尖瓣型心(梨形心)
2、主动脉型心
医用X线的物理学基础PPT课件
CHENLI
28
5、软X线摄影：是利用X线谱中波长较长的软 X线透过动物体软组织，使胶片感光的一种摄 影方法。近年来，铂靶X线管专供软组织特别 是乳腺的软X线摄影。
6、X线体层摄影：它可以使动物体某部位事 先选择的一个深部层次，在X线片上显影清楚。 而其他前后各层结构则显影模糊或不显影。X 线体层摄影的方法很多，主要有：一次多层体 层摄影、自体层摄影、线形及其他轨迹体层摄 影、横轴体层摄影、曲面体层摄影、干板体层 摄影。
CHENLI
32
根据动物体各部结构在解剖和生理方面的不同，
介入造影剂的途径有直接注入、生理排泄和生 理积聚三种，以前两种应用最为普遍。X线造 影检查是X线诊断工作中应用广泛而又甚为有 效的方法
CHENLI
33
X线医学影像学进展
X线医学影像学的发展过程大致可分为三阶段： 第一阶段是从伦琴发现X线后出现的早期X线
6
(二)x线与物质的作用
1．穿透作用：X线的波长短．即能量大，故 穿透力强。
一定波长的X线的穿透性与物质的性质、结构 有关。
一般原子序数高的物质对X线的吸收作用强， X线穿透力差。
由于X线能穿透人体，因而在医学诊断和治疗 中得到广泛应用。
CHENLI
7
X线在穿透过程中x线被部分吸收而发生衰减。
CHENLI
9
3．感光效应
涂有溴化银的胶片经X线照射后可以感光， 产生潜影，经显影、定影处理后形成灰阶度不 同的X线照片．这就是X线摄影的基础。
CHENLI
10
4．电离效应
X线穿过物体而被吸收时．能产生电离作用， 使组成物质的分子分解成正负离子。X线照射 空气可使其产生正负离子而成为导体。通过测 量空气电离的程度可以检测X线的剂量。
最新医用诊断x射线 相关放射防护知识ppt课件
人体器官或组织的权重因子WT
器官或组织
WT
性腺
0.20
红骨髓
0.12
结肠
0.12
肺
0.12
胃
0.12
膀胱
0.05
乳腺
0.05
肝
0.05
食道
0.05
甲状腺
0.05
皮肤
0.01
骨表面
0.01
其余器官或组织
0.05
相关基础知识简介
电离辐射的生物效应（原发作用和继发作用）
• 原发作用
•可分为直接作用和间接作用。辐射照射来源
• 辐射源分类
– 天然辐射源：自然界存在的能释放出放射线的 物质
– 人工辐射源：人工生产的能释放电离辐射的装 置或经加工提炼的天然辐射源。军事应用、核 能生产、工农业生产和应用 、医用辐射照射、核事
故 、未来应用
相关基础知识简介
人类年均受照的有效剂量(mSv)
mSv 2.5
X射线基础（X线的性质）
物理特性： (d):生物效应:X线是一种电离辐射。生物细
胞经一定量的X线照射后会受到损害甚至坏 死。利用X线的这个效应，可以用放射治疗 的方法来破坏肿瘤组织。当然，人体受到 一定剂量X线的照射后，也会导致正常组织 的损伤。
X射线基础（X线的性质）
化学特性：
（e）感光作用：能使胶片感光，胶片乳剂中 的溴化银受X光照射感光，经过化学显影， 还原出黑水的金属银颗粒。
E2(1cos) meC2 E (1cos)
Ee ：电子的动能 E γ: γ射线的能量 θ :散射角（如图） meC2 :电子的静态质量能
入射γ射线
康普顿散射降低图象的对比度
+
医用线胶片规格
医用线胶片规格公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]医用X线胶片规格（单位：英寸）5× 7（英寸） 50张/盒 20盒/箱8×10（英寸） 50张/盒 10盒/箱10×12（英寸） 50张/盒 5盒/箱11×14（英寸） 50张/盒 5盒/箱12×15（英寸） 50张/盒 5盒/箱14×14（英寸） 50张/盒 5盒/箱14×17（英寸） 50张/盒 5盒/箱1英寸=厘米1厘米＝英寸医用胶片种类医用胶片属于银盐感光材料中的一种，其种类可归纳以下四大类别。
1．一般摄影用X线胶片(1)感蓝胶片：感蓝片是配合发蓝紫色荧光的增感屏使用的色盲片，其吸收光谱的峰值在420nm。
它主要分为标准感度的通用型(RX型)胶片，适用于一般摄影中的大部分，性能适中，低灰雾高对比，可使骨骼、空气和造影剂之间对比增强。
(2)感绿胶片(扁平颗粒胶片)：感绿片是一种配合发绿光的增感屏使用的正色片，其吸收光谱的峰值在550nm。
它是将三维卤化银颗粒切割成扁平状，以预期的方式排列，并在乳剂中加入了一层防荧光交迭效应的染料。
从而增加了影像的清晰度。
(3)乳腺摄影用正色胶片：这是一种高分辨率、高对比、单层乳剂、对绿色光敏感的乳腺专用胶片。
由于采用了扁平颗粒技术，使荧光交迭效应几乎减少到0%，可获得极为清晰锐利的图像，皮肤线条影像可得到提高，特别是在乳腺放大摄影上有特色。
(4)高清晰度摄影用胶片：这是一种高分辨率、高对比度胶片。
特别适用于要求提供高清晰的图像、显示组织微细结构信息的四肢摄影。
2．多幅相机和激光相机成像胶片(1)多幅相机成像胶片：此类胶片也称CRT图像记录胶片。
适用于CT、MR、DSA、ECT等多幅相机的成像记录。
胶片为单面乳剂（分色片），背面涂有防光晕层，保证影像的清晰、细腻．减少荧光物质造成的影像模糊。
(2)激光相机成像胶片：它分为氦氖激光片(HN型)，吸收光谱峰值为633nm和红外激光片(IR)，吸收光谱峰值为820nm。
医用三类射线装置课件详解
和使用的测量仪器与调查的牙科系统的特点相适应，例如：
• 1、X射线管电压与辐射输出不准确、不一致；
• 2、计时器不准或者缺陷；
• 3、X射线光束和影响接收器没有对准；
• 4、不令人满意的胶片存储条件、影像显影和读片条件。
目前十三页\总数八十八页\编于二十三点
• 综上所述，针对医用X射线装置在使用中，可能造成的放射防护故障，可以总结归 纳一以下主要原因。
伤肿瘤细胞。
目前十五页\总数八十八页\编于二十三点
• 设备组成
•
医用电子直线加速器是以磁控管为微波功率源的驻波型直线加
速器。它的结构单元为:加速管、电子枪、微波系统、调制器、束流传
输系统及准直系统、真空系统、恒温水冷系统和控制保护系统。
• 污染因子
•
医用电子直线加速器既可利用电子束，也可利用X线对患者病灶进
目前十九页\总数八十八页\编于二十三点
• X射线管套：X射线管是放在一个内衬铅防护层的管套
内，管套应有足够的铅当量，以使距焦点1m处的漏射
线不大于2.58×10-5C·kg-1·h-1
。
• 球管窗口：在球管出线口限制好有用线束和散射线，是 搞好X射线机防护的一个关键，其防护措施由限光和滤波 两部分组成。前者有：古钱板、铅杯、铅碗、方钟等， 在窗口内均起限制有用线束的作用。所谓滤波是指在窗 口增加不同厚度的铝过滤片，滤去无用而有害的软X射线。 实践证明在球管窗口每附加1mm厚的铝滤片，能使X射
• 2.2 潜在性超量照射与事故
• 2.2.1 普通X射线机 • 可能产生辐射故障由： • 1、穿透X线管屏蔽罩与准直器的过量辐射泄漏； • 2、X射线管电压错误与不一致； • 3、计时器、管电流的错误与不一致； • 4、X射线管处射量不一致； • 5、不准确或不适当的滤光； • 6、准直器光束与X光束的一致性较差； • 7、对于电容放电设备，电容器充满电时X射线束方向

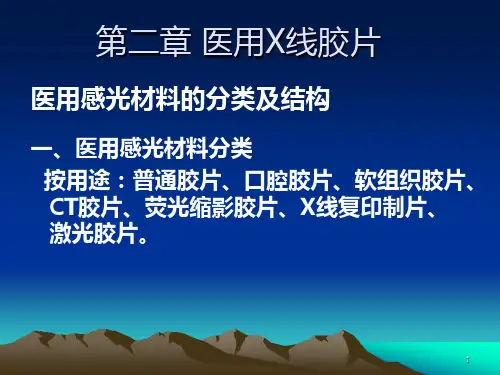

医用X线胶片ppt课件
