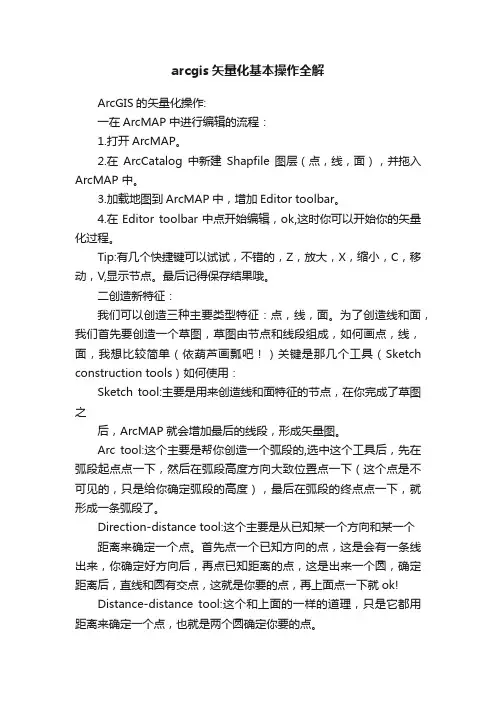

arcgis矢量化基本操作全解
arcgis矢量化基本操作全解ArcGIS的矢量化操作:一在ArcMAP中进行编辑的流程：1.打开ArcMAP。
2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP 中。
3.加载地图到ArcMAP中，增加Editor toolbar。
4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。
Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。
最后记得保存结果哦。
二创造新特征：我们可以创造三种主要类型特征：点，线，面。
为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。
Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。
Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。
首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。
Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。
个人认为这个工具要比Arc tool工具更精确些。
arcgis操作实验四：arcmap地图配准及矢量化
实验四：地图配准及矢量化一、实验目的1、掌握影像配准(Georeferencing) 工具进行地形图的地理配准的方法及步骤。
2、掌握 ArcMap 中进行矢量化方法。
二、实验准备数据准备：昆明市西山区普吉地形图1:10000 地形图――（昆明市旅行休闲地图（）、Garmin手持GPS野外收集数据（））——选做数据软件准备：ArcGIS ， ArcCatalog三、实验内容依据地形图坐标配准地形图，如图 1 所示。
图 1 配准结果四、实验步骤第 1 步地形图的配准－加载数据和影像配准工具全部图件扫描后都一定经过扫描配准，对扫描后的栅格图进行检查，以保证矢量化工作顺利进行。
翻开 ArcMap ，增添“影像配准”工具栏。
把需要进行配准的影像—增添到 ArcMap 中，会发现“影像配准”工具栏中的工具被激活。
第 2 步输入控制点在配准中我们需要知道一些特别点的坐标。
经过读图，我们能够获得一些控件点――公里网格的交点，我们能够从图中平均的取几个点。
一般在实质中，这些点应当能够平均散布。
在”影像配准”工具栏上，点击“增添控制点”按钮。
使用该工具在扫描图上精准到找一个控制点点击，而后鼠标右击输入该点实质的坐标地点，以下列图所示：用同样的方法，在影像上增添多个控制点（大于7 个），输入它们的实质坐标。
点击“影像配准”工具栏上的“查察链接表”按钮。
注意：在连结表对话框中点击“保留”按钮，能够将目前的控制点保留为磁盘上的文件，以备使用。
检查控制点的残差和RMS，删除残差特别大的控制点并从头选用控制点。
变换方式设定为“二次多项式”第 3 步设定数据框的属性增添全部控制点，并检查均方差（ RMS）后，在”影像配准”菜单下，点击“更新显示”。
履行菜单命令“视图”－“数据框属性” ，设定数据框属性在“惯例”选项页中，将地图显示单位设置为“米”在“坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安 80 投影坐标系， 3 度分带，东经 102度中央经线），与扫描地图的坐标系一致更新后，就变为真切的坐标。
arcgis矢量化基本操作(参考模板)
ArcGIS的矢量化操作:一在ArcMAP中进行编辑的流程：1.打开ArcMAP。
2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP 中。
3.加载地图到ArcMAP中，增加Editor toolbar。
4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。
Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。
最后记得保存结果哦。
二创造新特征：我们可以创造三种主要类型特征：点，线，面。
为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。
Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。
Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。
首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。
Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。
个人认为这个工具要比Arc tool工具更精确些。
Intersection tool:就是利用两条直线确定一个点。
ARCGis中Arcscan自动矢量化操作方法
ARCGis中Arcscan自动矢量化操作方法一、对影像的校准和配准1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust 不选择。
5.在Georeferncing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
二、栅格图象矢量化11.在tools的extensions中选中arcscan，然后在view的toolbar中选中arcscan。
（在安装arcgis时要选中arcscan模块）12.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(把图象二值化：在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
13.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活arcscan，进行矢量化。
ArcGIS的矢量化操作
ArcGIS的矢量化操作一、在ArcMAP中进行编辑的流程：1. 打开ArcMAP。
2.在ArcCatalog中新建Shapfile图层（点，线，面），并拖入ArcMAP中。
3.加载地图到ArcMAP中，增加Editor toolbar。
4.在Editor toolbar中点开始编辑，ok,这时你可以开始你的矢量化过程。
Tip:有几个快捷键可以试试，不错的，Z，放大，X，缩小，C，移动，V,显示节点。
最后记得保存结果哦。
二、创造新特征：我们可以创造三种主要类型特征：点，线，面。
为了创造线和面，我们首先要创造一个草图，草图由节点和线段组成，如何画点，线，面，我想比较简单（依葫芦画瓢吧！）关键是那几个工具（Sketch construction tools）如何使用：Sketch tool:主要是用来创造线和面特征的节点，在你完成了草图之后，ArcMAP就会增加最后的线段，形成矢量图。
Arc tool:这个主要是帮你创造一个弧段的,选中这个工具后，先在弧段起点点一下，然后在弧段高度方向大致位置点一下（这个点是不可见的，只是给你确定弧段的高度），最后在弧段的终点点一下，就形成一条弧段了。
Direction-distance tool:这个主要是从已知某一个方向和某一个距离来确定一个点。
首先点一个已知方向的点，这是会有一条线出来，你确定好方向后，再点已知距离的点，这是出来一个圆，确定距离后，直线和圆有交点，这就是你要的点，再上面点一下就ok!Distance-distance tool:这个和上面的一样的道理，只是它都用距离来确定一个点，也就是两个圆确定你要的点。
Endpoint arc tool:这也是创造弧段用的，与Arc tool 工具不同的是，它是先在弧段的起点点一下，然后在弧段的终点点一下，再点一个点确定弧段的半径。
个人认为这个工具要比Arc tool工具更精确些。
Intersection tool:就是利用两条直线确定一个点。
arcgis中的自动矢量化的方法
arcgis中的自动矢量化的方法我在网上找了很久找到了关于自动矢量化的方法介绍，现贴出来供大家参考下。
一、对影像的校准和配准1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下AutoAdjust不选择。
5.在Georeferncing工具条上，点击AddControlPoint按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击UpdateDisplay。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
二、栅格图象矢量化11.在tools的extensions中选中arcscan，然后在view的toolbar中选中arcscan。
（在安装arcgis时要选中arcscan 模块）12.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(把图象二值化：在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扫描图矢量化作业方法与流程
1已有资料
1.1 资料
1:10000地形图扫描件，tif格式，未纠正。
下面以“H-50-137-(60).tif”为例。
1.2 矢量化结果
对扫描图上的林地进行矢量化。
每幅图生成点、线、图廓3个shp格式的矢量图层。
2作业方法
1.对tif图进行纠正，纠正到北京54平面坐标。
2.创建shp格式的图层，矢量化出：林地的范围线、林地的权属点并赋属性、内图廓线。
纠图方法：
1:10000图上按整公里数标注有网格线，可得到图幅中网格线的交点坐标，坐标是整公里数。
如上图，红色交点的坐标是（39421000,3099000）。
同理，找到图幅最外侧的4个交点，进行纠正。
3作业流程
3.1.1准备数据
拷贝一幅tif图，以“H-50-137-(60).tif”为例，以图名新建文件夹，如“H-50-137-(60)”
3.1.2纠图
1.打开Arcmap
2.在Arcmap中，添加tif图
选择yes
选择ok
工具栏右键，打开纠图工具选择
在纠图的目标点上刺点，在附近再刺一个
然后，打开点列表，如图点击红圈
弹出下图
修改xMap，Ymap到如下图同理做完其他角点，如下图
纠正，如下，点击进行纠正，查看纠正误差，正常应该在10以内。
最后，判断图是否纠正。
如下图，图上横坐标是公里数，状态栏是米数；纵坐标同理。
如果两项都基本一致，即已经正确纠正，可以矢量化，否则，需要重新纠图。
3.1.3矢量化
1.创建图层。
点击下图红色
弹出下图
定位到自己建立的放tif图的文件夹，如下图右键空白处
选择shapefile，进行创建。
分别创建点、线、图廓3个shp格式的矢量图层，对应来做林地的范围线、林地的权属点并赋属性、内图廓线。
2.注意，命名规则：图幅号+“-point”
3.点图层创建一个属性字段，Field Name为“BM”，Data Type为“text”
然后，把这3个图层添加到ArcMap中，保存mxd文件到数据文件夹中，命名用图幅号，如下图。
3.1.3.1 矢量化注意事项
1.先在tk线图层画4条内图廓线，边界上的线捕捉到图廓面上，便于以后做
接边
2.线要捕捉到边界、闭合。
如下图，都打勾
3.林地地块的线条，必须封闭，即上条的捕捉的利用、以及画图时注意，如果
不符合拓扑关系的要求，就需要返回重改。
4.点只要在地块内即可，必须填写代码这项属性（即分母）
5.相邻的、代码相同的地块圈成一个地块，画一个点，标注权属到DM字段。
6.随时存盘，即
3.1.4拓扑检查
3.1.5接边
3.1.6矢量化成果图统一转换为MapGis格式3.1.6.1 数据库数据
1.ArcGIS MDB格式
a)FME批量转换成MIF格式
b)MapGIS中，批量转换MIF数据，成为MAPGIS格式
c)
2.SuperMap SDB格式
a)导出MIF格式
b)MapGIS中，批量转换MIF数据，成为MAPGIS格式
3.其他格式
7.最终提交整个文件夹。
