晶体二极管的介绍
晶体二极管实验报告
晶体二极管实验报告一、实验目的：1.了解晶体二极管的基本结构和原理；2.探究晶体二极管在电路中的应用。
二、实验器材及材料：1.晶体二极管2.直流电源3.万用表4.原型板5.连接线6.电阻7.LED灯（可选）三、实验原理：晶体二极管是一种光、电、热效应非常敏感的电子元件，具有一个PN结构。
当沿着P区施加电压时，会产生电流；当沿着N区施加电压时，PN结就不能导通，电流流过程断开。
晶体二极管具有单向导电性，只能让电流从P区流向N区。
四、实验步骤：1.实验前应将直流电源的电压调整到适宜的值，以保证实验安全；2.将实验所需的器材及材料准备齐全，并按照电路图的要求进行连接；3.将晶体二极管正确地插入原型板中；4.将直流电源接通，调节合适的电压值；5.使用万用表进行电流和电压的测量；6.反复改变直流电压的值，记录下电流对电压的关系曲线；7.做好相关实验数据的整理和总结。
五、实验数据及处理：1.测量实验电路中的电流和电压数据，并记录在实验数据表中；2.绘制电流对电压的关系曲线图。
六、实验结果分析：根据实验中测得的电流对电压的关系曲线，我们可以得出晶体二极管在不同电压下的导通和截止状态。
当施加的电压超过晶体二极管的正向电压时，将发生正向偏置，二极管将导通；而当施加的电压低于正向电压时，发生反向偏置，二极管将截止。
七、实验心得：通过本次实验，我进一步掌握了晶体二极管的工作原理和特性，了解了晶体二极管在电路中的应用。
此外，通过实验数据的采集和处理，我也加深了对实验数据的分析和总结能力。
总之，本次实验对加深我对电子元件的认识和理解起到了一定的帮助。
晶体二极管的作用
晶体二极管的作用晶体二极管（Diode）是一种半导体器件，它有着极其特殊的电学性质，被广泛应用于各种电子电路中。
它由一个P型半导体区和一个N型半导体区组成，形成一个PN结。
正向偏置时，它能够导电，反向偏置时则不能导电。
晶体二极管可以起到限流、整流、削波、稳压等重要作用。
1.整流作用最常见的就是晶体二极管的整流作用。
在交流电源的电路中，只需将一个晶体二极管接在负载电路的正向，就可以将交流信号变成单向的直流信号，这种装置就是晶体二极管整流电路。
整流电路适用于安装需要单向电流供应的场合，如通信和发射功率调整，无源放大器、送放控制设备中，它常常与电容、电感等器件组成滤波电路，使输出直流电压更加平稳。
2.削波作用当同时加以交流电压和正向直流电压时，晶体二极管呈现出的电流形象是一个波形。
因波形只能转化为单向的直流流动，因而波形的负半周期无法通过二极管。
这时，只是将波形最高处的峰值电压所对应的电路电压传递下来。
这是晶体二极管起到的削波作用。
削波可以使用单个二极管或者多个二极管连接使用。
二极管削波电路能够使输入变成干净的脉冲或方波，被广泛应用于瞬态脉冲信号的接收和处理，如雷达灌频、电视机图像扫描等。
在电路中，当需要限制电流时，就可以使用晶体二极管起到限流作用。
晶体二极管的正向电压方向流电流，反向电压方向不流电流，因此可以通过二极管来控制流经负载的电流。
在使用限流电路时，需要对二极管的最大电压和功率进行规定，这样可以使二极管正常工作，同时不会损坏二极管。
4.稳压作用晶体二极管具有一定的稳压特性，可以使用稳压二极管在电路中实现电压稳定的目的。
稳压二极管具有在一定范围内几乎恒定的反向电压导通能力。
当电路的输入电压变化时，稳压二极管能够自动调节输出电压以保持输出电压恒定。
稳压二极管被广泛应用于像色相信号放大器、音频信号放大器、直流电源电路等电子电路中。
总之，晶体二极管在电子电路中有着非常广泛的应用，可以起到限流、整流、削波、稳压等重要作用。
晶体二极管的特点
晶体二极管的特点
1. 晶体二极管单向导电性可强啦！就好比单方向的通道，电流只能从这头往那头流，反方向就不行嘞！比如说在整流电路里，它就能让电流乖乖地只朝着需要的方向跑，厉害吧！
2. 它的伏安特性也很有意思呀！电流和电压之间有着特别的关系，就像人和影子一样，电压一变，电流也会跟着变，你说神奇不神奇！像在一些电子设备里，就是靠着这个特性来实现稳定工作的哟。
3. 晶体二极管的开关特性那叫一个迅速！简直就像闪电一样快！在数字电路中，它能快速地开启和关闭，这速度，简直了！比我眨眼还快呢！
4. 还有呢，它的稳定性那可是杠杠的呀！不管环境怎么变化，它就在那稳稳地工作着，就如同坚定的卫士一样！比如一些恶劣环境下的设备，靠的就是它的稳定呀。
5. 哎呀呀，晶体二极管的耐高温性能也不错哦！就像能在炎热沙漠中顽强生存的仙人掌一样，高温也不怕，照样好好工作嘞！在一些高温设备里就能看到它的身影呢。
6. 晶体二极管体积小但能量大呀！别看它小小的，作用可大着呢，就好像小身材大能量的大力士！许多小巧的电子玩意儿都离不开它哟。
7. 它的成本还低呢，这不就是物廉价美嘛！简直就是我们的好朋友呀！广泛应用在各种地方，真的太实用啦！
8. 晶体二极管真的是电子世界的宝贝呀！有了它，电子设备才能更好地工作，我们的生活也变得更加丰富多彩啦！它真的太重要啦，不可替代呀！。

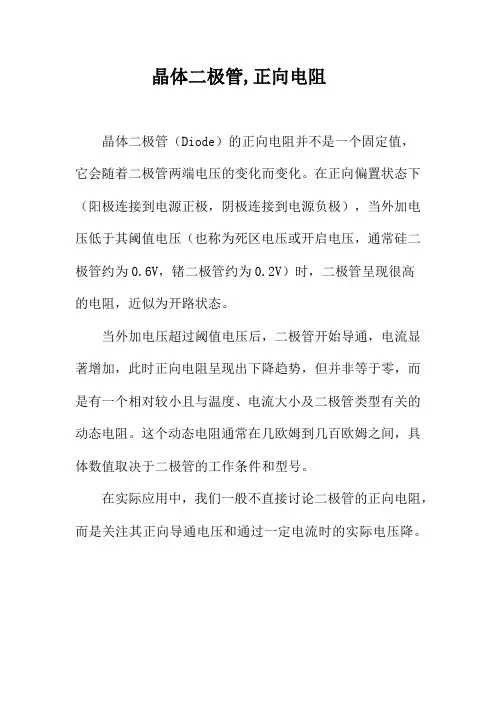

晶体二极管,正向电阻
晶体二极管,正向电阻
晶体二极管（Diode）的正向电阻并不是一个固定值，
它会随着二极管两端电压的变化而变化。
在正向偏置状态下（阳极连接到电源正极，阴极连接到电源负极），当外加电压低于其阈值电压（也称为死区电压或开启电压，通常硅二极管约为0.6V，锗二极管约为0.2V）时，二极管呈现很高
的电阻，近似为开路状态。
当外加电压超过阈值电压后，二极管开始导通，电流显著增加，此时正向电阻呈现出下降趋势，但并非等于零，而是有一个相对较小且与温度、电流大小及二极管类型有关的动态电阻。
这个动态电阻通常在几欧姆到几百欧姆之间，具体数值取决于二极管的工作条件和型号。
在实际应用中，我们一般不直接讨论二极管的正向电阻，而是关注其正向导通电压和通过一定电流时的实际电压降。

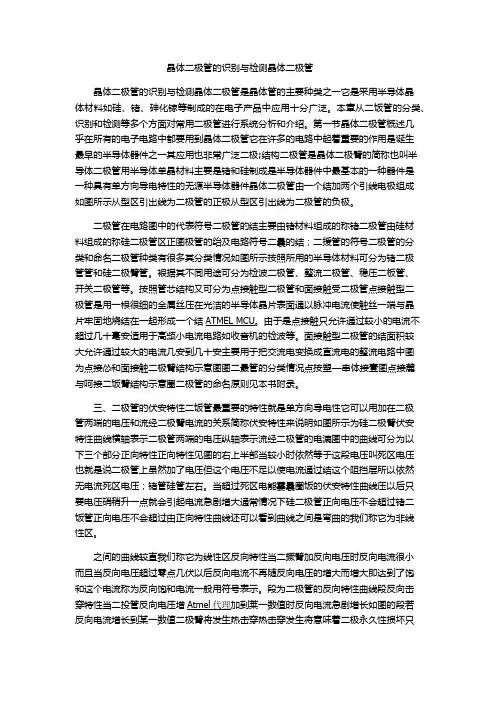

晶体二极管的识别与检测晶体二极管
晶体二极管的识别与检测晶体二极管晶体二极管的识别与检测晶体二极管是晶体管的主要种类之一它是采用半导体晶体材料如硅、锗、砷化镓等制成的在电子产品中应用十分广泛。
本章从二饭管的分类、识别和检测等多个方面对常用二极管进行系统分析和介绍。
第一节晶体二极管概述几乎在所有的电子电路中都要用到晶体二极管它在许多的电路中起着重要的作用是诞生最早的半导体器件之一其应用也非常广泛二极;结构二极管是晶体二极臂的简称也叫半导体二极管用半导体单晶材料主要是锗和硅制成是半导体器件中最基本的一种器件是一种具有单方向导电特性的无源半导体器件晶体二极管由一个结加两个引线电极组成如图所示从型区引出线为二极管的正极从型区引出线为二极管的负极。
二极管在电路图中的代表符号二极管的结主要由锗材料组成的称锗二极管由硅材料组成的称硅二极管区正图极管的绐及电路符号二曩的结；二援管的符号二极管的分类和命名二极管种类有很多其分类情况如图所示按照所用的半导体材料可分为锗二极管管和硅二极臂管。
裉据其不同用途可分为检波二极管、整流二极管、稳压二板管、开关二极管等。
按照管芯结构又可分为点接触型二极管和面接触受二极管点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面通以脉冲电流使触丝一端与晶片牢固地烧结在一起形成一个结ATMEL MCU。
由于是点接触只允许通过较小的电流不超过几十毫安适用于高频小电流电路如收音机的检波等。
面接触型二极管的结面积较大允许通过较大的电流几安到几十安主要用于把交流电变换成直流电的整流电路中图为点接怂和面接触二极臂结构示意图图二最管的分类情况点按塑—串体接壹图点接麓与呵接二饭臂结构示意圈二极管的命名原则见本书附录。
三、二极管的伏安特性二饭管最重要的特性就是单方向导电性它可以用加在二极管两端的电压和流经二极臂电流的关系简称伏安特性来说明如图所示为硅二极臂伏安特性曲线横轴表示二极管两端的电压纵轴表示流经二极管的电漉图中的曲线可分为以下三个部分正向特性正向特性见图的右上半部当较小时依然等于这段电压叫死区电压也就是说二极管上虽然加了电压但这个电压不足以使电流通过结这个阻挡层所以依然无电流死区电压；锗管硅管左右。
二极管晶体管工作原理
二极管晶体管工作原理二极管晶体管是现代电子技术中最基本的元器件之一，它的工作原理是基于半导体材料的特性而设计的。
在半导体材料中，电子的运动受到材料的控制，因此可以通过控制半导体材料中的电子运动来实现电子器件的功能。
二极管是一种最简单的半导体器件，它由两个不同材料的半导体材料组成，其中一个材料被掺杂了少量的杂质，形成了P型半导体，另一个材料被掺杂了少量的不同杂质，形成了N型半导体。
当这两个半导体材料接触时，形成了PN结，这个结构具有一些特殊的电学性质。
PN结的一个重要特性是它具有单向导电性，也就是说，当PN结的正极连接到P型半导体，负极连接到N型半导体时，电流可以流过PN结，这时二极管处于导通状态。
而当正极连接到N型半导体，负极连接到P型半导体时，电流无法流过PN结，这时二极管处于截止状态。
晶体管是一种更复杂的半导体器件，它由三个不同材料的半导体材料组成，其中一个材料被掺杂了大量的杂质，形成了N型半导体，另一个材料被掺杂了大量的不同杂质，形成了P型半导体，而第三个材料则是未掺杂的半导体材料。
晶体管的结构包括一个发射极、一个基极和一个集电极。
晶体管的工作原理是基于PNP或NPN型晶体管的PN结的单向导电性。
当晶体管的基极接收到一个电信号时，它会控制PN结的导通状态，从而控制电流的流动。
当基极接收到一个正电压时，PN结处于导通状态，电流可以从发射极流向集电极，晶体管处于放大状态。
而当基极接收到一个负电压时，PN结处于截止状态，电流无法从发射极流向集电极，晶体管处于截止状态。
二极管晶体管是现代电子技术中最基本的元器件之一，它的工作原理是基于半导体材料的特性而设计的。
通过控制半导体材料中的电子运动，二极管晶体管可以实现电子器件的功能，如放大、开关、整流等。
二极管原理范文范文
二极管原理范文范文二极管是一种半导体器件，也称为晶体二极管，其原理是基于半导体的PN结特性。
理解二极管的工作原理是电子学基础知识的重要组成部分，因此在学习电子学和电路设计方面起着关键作用。
下面将详细介绍二极管的原理及其应用。
首先，我们需要了解二极管的结构。
二极管由两种不同类型的半导体材料组成，其中P型材料带正电荷，N型材料带负电荷。
当P型和N型材料相互结合时，形成PN结。
PN结的结构是二极管工作的关键部分，可以将这种结构看作一个电子场效应晶体管。
在PN结中，电子从N区域流向P区域，空穴则从P区域流向N区域，这种电子和空穴的运动形成了一个电场，使得二极管产生导电效果。
二极管的原理是基于PN结的特性而来。
当二极管处于正向偏置时，即P端连接正极，N端连接负极，电流可以流经二极管，二极管呈导通状态。
而当二极管处于反向偏置时，即P端连接负极，N端连接正极，电流无法流经二极管，二极管处于截止状态。
这是因为在正向偏置时，电流可以克服PN结的势垒，而在反向偏置时，势垒阻止电流通过。
二极管的工作原理可以用电子能级图来解释。
在二极管的PN结中，形成一个势垒，即禁带宽度，当二极管处于正向偏置时，电子由势垒的高能级移动到低能级，形成电流。
而当二极管处于反向偏置时，电子无法通过势垒，因此电流无法流通。
二极管有许多应用，其中最常见的是整流器。
二极管可以将交流电信号转换为直流电信号，因为在正半周时，二极管导通，电流可以流过；而在负半周时，二极管截止，电流无法流通。
另外，二极管还可用作电压调节器，稳压电源等。
总之，二极管是一种重要的电子器件，其工作原理基于PN结的特性。
通过正向偏置和反向偏置，二极管可以实现电流的导通和截止。
二极管在电子学和电路设计领域有着广泛的应用，是电子技术的基础。
理解二极管的工作原理对于深入学习电子学和电路设计非常重要。
希望本文可以帮助读者更好地理解二极管的原理及应用。
晶体二极管的知识点总结
晶体二极管的知识点总结一、晶体二极管的结构晶体二极管是由多个不同类型的半导体材料制成的。
其中，P型半导体材料和N型半导体材料被交替地组合在一起，形成PN结。
当PN结受到外部电压作用时，它就能够控制电流的流动。
晶体二极管通常有三个导电端：阳极（A）、阴极（K）和门极（G）。
阳极和阴极是用来控制电流流动的，而门极是用来控制PN结的导通和截止。
二、晶体二极管的工作原理当晶体二极管处于正向偏置状态时，即阳极连接到P型半导体材料，阴极连接到N型半导体材料时，PN结上的势垒就会被外部电压突破，从而使电流得以流动。
这时，晶体二极管表现出很低的电阻，从而能够导通电流。
相反，当晶体二极管处于反向偏置状态时，即阳极连接到N型半导体材料，阴极连接到P 型半导体材料时，PN结上的势垒就会加大，从而使电流无法流动。
这时，晶体二极管表现出非常高的电阻，从而能够截止电流。
三、晶体二极管的特性1. 峰值反向电压（PRV）：晶体二极管能够承受的最大反向电压。
超过这个电压值，晶体二极管就会击穿，从而导致PN结上的势垒被突破，电流得以流动。
2. 正向电压降（VF）：当晶体二极管导通时，阳极和阴极间的电压降。
3. 反向饱和电流（IRSM）：当晶体二极管反向偏置时，PN结上的反向电流。
4. 导通电流（ITM）：当晶体二极管处于正向偏置状态时，PN结能够承受的最大电流。
四、晶体二极管的应用由于其快速开关速度和可靠的性能，晶体二极管在很多领域有着广泛的应用。
它们常常用于电源供应、电动机控制和光电子装置等。
例如，交流电源中的整流电路就是需要使用晶体二极管的。
此外，晶体二极管还被用于电动车的控制系统中，以及用于光电二次发射表面（PMT）等光电子设备。
总之，晶体二极管是一种重要的半导体器件，它能够控制电流的流动，并且有着广泛的应用领域。
通过深入了解其结构、工作原理和特性，我们可以更好地应用晶体二极管，从而更好地服务于社会的发展。
晶体二极管的归纳总结
晶体二极管的归纳总结晶体二极管（Diode）是一种具有非线性电阻特性的电子元器件，广泛应用于电子电路中。
它具有正向导通和反向截止的特性，被广泛用作整流器、开关以及信号调制等电路的基本元件。
本文将对晶体二极管的工作原理、分类、特性以及应用进行归纳总结。
一、晶体二极管的工作原理晶体二极管是一种半导体器件，由P型和N型半导体材料组成。
在P-N结中，P型半导体的掺杂原子与N型半导体的掺杂原子形成势垒，使得P区电子豁免区域中电子浓度较高，N区电子豁免区域中空穴浓度较高。
当外加电压使P区电势相对于N区升高，势垒减小，使得P 区的电子跨越势垒进入N区，形成正向电流。
当外加电压反向时，势垒增大，使得P-N结处形成耗尽区，电流几乎为零。
二、晶体二极管的分类根据材料、结构和用途的不同，晶体二极管可以分为多种类型。
常见的晶体二极管包括硅二极管、锗二极管、肖特基二极管、LED（发光二极管）等。
1. 硅二极管硅二极管是最常见和广泛使用的一种二极管。
它具有较高的工作温度、稳定性和可靠性，被广泛应用于各种电子电路中。
2. 锗二极管锗二极管是晶体二极管的一种，其主要特点是正向导通电压较低，适用于低电压应用电路。
3. 肖特基二极管肖特基二极管是一种利用PN结形成的金属与N型半导体之间的势垒来控制电流流动的二极管。
与普通PN结二极管相比，肖特基二极管具有较低的正向导通电压和快速响应速度。
4. LED（发光二极管）LED是一种能够将电能直接转换为光能的二极管。
它具有高效率、长寿命、低功耗等特点，被广泛应用于指示灯、背光源、室内外照明等领域。
三、晶体二极管的特性晶体二极管具有以下主要特性：1. 非线性特性晶体二极管在正向电压作用下具有较低的电阻，呈现出导通状态，而在反向电压作用下电阻很大，呈现出截止状态，具有明显的非线性特性。
2. 稳压性能晶体二极管具有稳压能力，能够在一定的工作电压范围内稳定输出，被广泛应用于稳压电源电路中。
3. 快速开关特性晶体二极管具有快速开关特性，可以迅速从导通状态切换到截止状态，被广泛应用于高频开关电路中。
晶体二极管的介绍
晶体二极管的介绍晶体二极管又称为二极管或晶导二极管，是一种最简单、最常用的半导体元件之一。
晶体二极管是一种具有非线性特性的电子器件，在电子学和电路领域中发挥着重要作用。
一、晶体二极管的结构晶体二极管的结构由两个半导体材料组成，通常为P型半导体和N 型半导体。
在P-N结区域，存在着P型半导体中的多余的空穴和N型半导体中的多余电子。
当形成P-N结后，多余的电子和空穴会发生复合，形成带电离子。
在这个过程中，形成了一个耗尽区，也叫“空隙区”。
二、晶体二极管的原理晶体二极管的工作原理基于P-N结耗尽区的特性，主要包括正向偏置和反向偏置两种情况。
1.正向偏置当正向电压作用于晶体二极管时，P型半导体端的空穴会向N型半导体端移动，而N型半导体端的电子也会向P型半导体端移动。
这样，耗尽区中的带电离子会变少，使得耗尽区变窄，从而减小了阻挡电压。
当正向电压超过阻挡电压时，晶体二极管会处于导通状态，电流能流过。
2.反向偏置当反向电压作用于晶体二极管时，P型半导体端为负电压，N型半导体端为正电压。
这样，P-N结的耗尽区会变宽，形成一个高阻抗区，阻挡电流流过。
如果反向电压过大，会使得结区耗尽区击穿，形成电流突增，此时二极管呈现放大效应。
三、晶体二极管的特性晶体二极管具有许多特性，如整流特性、导通压降、击穿电压等。
1.整流特性晶体二极管具有只允许电流沿一个方向通过的特性，即正向导通，反向截止。
这使得晶体二极管在电路中起到整流作用，将交流信号转换为直流信号。
2.导通压降当晶体二极管处于正向导通时，会产生一定的入侵（正向电流）和热效应（正向电压）。
这是由于耗尽区的宽度和载流子浓度变化导致的。
晶体二极管的导通压降一般在0.6V-0.7V左右。
3.反向截止特性在正向偏置下，晶体二极管会导通，具有一定的电流流过。
但在反向偏置下，晶体二极管不会导通，只有极少量微弱电流通过，具有很高的电阻。
四、晶体二极管的应用晶体二极管由于其简单、可靠、低成本的特点，被广泛应用于各种电子设备和电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶体二极管的介绍
晶体二极管（Diode）是一种有两个极性，有两个电极的电子元件。
它是半导体材料片上的一个PN结，其中P区域被称为阳极（Anode），N区域被称为阴极（Cathode）。
晶体二极管可用作整流器、信号切换器、变压器、压力漏泄器、开关、电压控制器等。
晶体二极管的基本构成是由两个半导体材料片切割形成的PN结，
通过向PN结两端施加不同的电压，可以控制电流的流动。
当正向电压
施加在晶体二极管的PN结上时，正电荷（空穴）流向N区域，而负电
荷（电子）流向P区域，形成了电流。
这时，晶体二极管处于导通状态，其内阻很小，电流可以通过。
而当反向电压施加在晶体二极管的PN结上时，电荷向相反的方向
移动，形成了电场，阻碍正向电流的流动。
此时，晶体二极管处于截
止状态，其内阻非常大，电流无法通过。
这种特性使晶体二极管成为
一种理想的整流器，只允许电流在一个方向上流动。
晶体二极管有很多种类型，其中最常见的是硅二极管和锗二极管。
硅二极管的PN结电压为0.7V，锗二极管的PN结电压为0.3V。
此外，
还有高压二极管、快速恢复二极管、肖特基二极管等。
晶体二极管广泛应用于电子电路中的各种场合。
最常见的应用是
作为整流器，将交流电转换为直流电。
在电源适配器、充电器、电池
充电电路等设备中，晶体二极管可以起到限流、过压保护的作用。
另外，晶体二极管还可以作为信号切换器，将电信号从一个电路
转移到另一个电路。
在开关电路和逻辑门电路中，晶体二极管可以实
现逻辑运算和信号处理。
晶体二极管还可以用于电压控制器和调整器。
通过向晶体二极管
施加反向偏置电压，可以调整电路的工作电压和电流。
在稳压电路和
电源调整电路中，晶体二极管可以维持电路的稳定工作状态。
另外，晶体二极管还有一些特殊的应用，例如Varactor二极管
（电容二极管）、LED（发光二极管）和激光二极管等。
Varactor二极管可以作为电容器，用于调节电路的频率响应。
LED利用半导体材料的特性，在施加电压时发光。
激光二极管则利用PN结的电子再组合，产
生激光光束。
总的来说，晶体二极管作为一种常见的电子元件，具有整流、信号切换、变压、压力漏泄等多种功能。
其小巧、稳定的特性使其广泛应用于电子设备中。
随着科技的发展，晶体二极管的种类和功能也在不断增加，为电子技术的进步提供了重要支持。
