建筑电气施工图步骤和方法
公共建筑电气施工图的设计过程及其要点

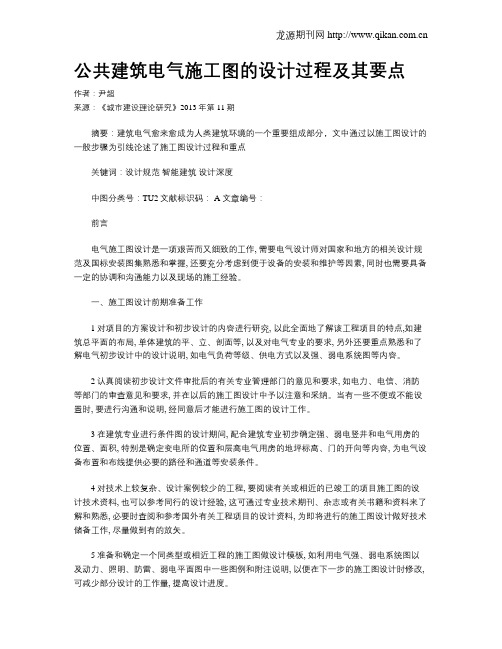

公共建筑电气施工图的设计过程及其要点作者：尹超来源：《城市建设理论研究》2013年第11期摘要：建筑电气愈来愈成为人类建筑环境的一个重要组成部分，文中通过以施工图设计的一般步骤为引线论述了施工图设计过程和重点关键词：设计规范智能建筑设计深度中图分类号：TU2文献标识码： A 文章编号：前言电气施工图设计是一项艰苦而又细致的工作, 需要电气设计师对国家和地方的相关设计规范及国标安装图集熟悉和掌握, 还要充分考虑到便于设备的安装和维护等因素, 同时也需要具备一定的协调和沟通能力以及现场的施工经验。
一、施工图设计前期准备工作1对项目的方案设计和初步设计的内容进行研究, 以此全面地了解该工程项目的特点,如建筑总平面的布局, 单体建筑的平、立、剖面等, 以及对电气专业的要求, 另外还要重点熟悉和了解电气初步设计中的设计说明, 如电气负荷等级、供电方式以及强、弱电系统图等内容。
2认真阅读初步设计文件审批后的有关专业管理部门的意见和要求, 如电力、电信、消防等部门的审查意见和要求, 并在以后的施工图设计中予以注意和采纳。
当有一些不便或不能设置时, 要进行沟通和说明, 经同意后才能进行施工图的设计工作。
3在建筑专业进行条件图的设计期间, 配合建筑专业初步确定强、弱电竖井和电气用房的位置、面积, 特别是确定变电所的位置和层高电气用房的地坪标高、门的开向等内容, 为电气设备布置和布线提供必要的路径和通道等安装条件。
4对技术上较复杂、设计案例较少的工程, 要阅读有关或相近的已竣工的项目施工图的设计技术资料, 也可以参考同行的设计经验, 这可通过专业技术期刊、杂志或有关书籍和资料来了解和熟悉, 必要时查阅和参考国外有关工程项目的设计资料, 为即将进行的施工图设计做好技术储备工作, 尽量做到有的放矢。
5准备和确定一个同类型或相近工程的施工图做设计模板, 如利用电气强、弱电系统图以及动力、照明、防雷、弱电平面图中一些图例和附注说明, 以便在下一步的施工图设计时修改,可减少部分设计的工作量, 提高设计进度。
建筑电气施工图完整版
❖ 三、设计内容 ❖ 1 电力配电系统； ❖ 2 照明系统； ❖ 3 建筑物防雷、接地系统； ❖ 4 电视、电话及网络系统。 ❖ 四、供电导线的选择及敷设 ❖ 自变电所引入的电源线采自YJV22—1kV电力电缆-
0.8m埋地引入，供电电压为220V/380V，电缆在进 户处穿焊接钢管保护，并伸出散水坡100mm。 ❖ 未标注处插座分支线路均采用BV—3×2.5mm2 PC20 导线。 ❖ 未标注处照明分支线路均采用BV—2.5mm2导线。
❖ 六、建筑物防雷、接地及安全 ❖ 1 本工程防雷等级为三类，建筑的防雷满足防直击雷、防雷
电感应及雷电波的侵入，并设置总等电位联接。
❖ 2 接闪器：采用在女儿墙上安装的避雷带(￠10圆钢)作为接 闪器，并形成不大于24×16的避雷网，并与引下线牢固相连。
❖ 避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架， 外露长度为0.1m，支架间距1.0m，转弯处0.5m。
❖ 七、共用天线电视系统
❖ 1 电视电缆由室外穿管埋地引入首层的电视前端箱， 再分配到各用户分网；
❖ 2 电视系统的管线、出线盒均为暗设，管线规格型号 见系统图。
❖ 八、其他
❖
施工中应与土建密切配合，做好预留、预埋工作，
严格按照国家有关规范、标准施工，未尽事宜在图纸会
审及施工期间另行解决，变更应经设计单位认可。
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
建筑电气图纸基本内容及识图方法
建筑电气图纸基本内容及识图方法
2.电气外线总平面图 电气外线总平面图以建筑总平面图为依据，绘出架 空线路或地下电缆的位置，并注明有关做法。图中 还注明了各幢建筑物的面积及分类负荷数据（光、 热、力等设备安装容量），注明总建筑面积、总设 备容量、总需要系数、总计算容量及总电压损失。 此外，图中还标注了外线部分的图例及简要做法说 明。对于建筑面积较小、外线工程简单或只是做电 源引入线的工程，就没有外线总平面图。
（1）在明确负荷等级的基础之上，了解供电电源的来源、 引入方式及路数；
（2）了解电源的进户方式，是由室外低压架空引入还是电 缆直埋引入；
（3）明确各配电回路的相序、路径、管线敷设部位、敷设 方式以及导线的型号和根数；
（4）明确电气设备、器件的平面安装位置。
4．结合土建施工图进行阅读
电气施工与土建施工结合的非常紧密，施工中常常涉及到
3.电气系统图 电气系统图是用来表示供电系统的组成部分及其连 接方式，通常用粗实线表示。系统图通常不表明电 气设备的具体安装位置，但通过系统图我们可以清 楚地看到整个建筑物内配电系统的情况与配电线路 所用导线的型号与截面、采用管径、以及总的设备 容量等，可以了解整个工程的供电全貌和接线关系。
科学出版社
（2）结合土建施工进行各种预埋件、线管、接线盒、 保护管的预埋；
（3）装设绝缘支持物、线夹等，敷设导线； （4）安装灯具、开关、插座及电气设备； （5）进行导线绝缘测试、检查及通电试验； （6）工程验收。
科学出版社
建筑电气图纸基本内容及识图方法
6．识读时，施工图中各图纸应协调配合阅读。 对于一具体工程来说，为说明配电关系时需 要有配电系统图；为说明电气设备、器件的 具体安装位置时需要有平面布置图；为说明 设备工作原理时需要有控制原理图；为表示 元件连接关系时需要有安装接线图；为说明 设备、材料的特性、参数时需要有设备材料 表等。这些图纸各自的用途不同，但相互之 间是有联系并协调一致的。在识读时应根据 需要，将各图纸结合起来识读，以达到对整 个工程或分部项目全面了解的目的。
建筑电气课件—建筑电气工程施工图课程课件
⑥ 看控制原理图 了解系统中电气设备 的电气自动控制原理，以指导设备安装调 试工作。 ⑦ 看安装接线图 了解电气设备的布置 与接线。 ⑧ 看安装大样图 了解电气设备的具体 安装方法、安装部件的具体尺寸等。
(3) 抓住电气施工图要点进行识读 在识图时，应抓住要点进行识读，如： ① 在明确负荷等级的基础上，了解供电电源的 来源、引入方式及路数； ② 了解电源的进户方式是由室外低压架空引入 还是电缆直埋引入； ③ 明确各配电回路的相序、路径、管线敷设部 位、敷设方式以及导线的型号和根数； ④ 明确电气设备、器件的平面安装位置。
穿阻燃半硬塑料管 配线
• 线路敷设部位文字符号
中文名称 梁 柱 墙 地板 文字符号 B CL W F 中文名称 构架 顶棚 吊顶 文字符号 R C SC
例如：BV(3×50+1×25)SC50—FC表示线路是 铜芯塑料绝缘导线，三根50mm2，一根25mm2， 穿管径为50mm的钢管沿地面暗敷。 又例如：BLV(3×60+2×35)SC70—WC表示线路为 铝芯塑料绝缘导线，三根60mm2，两根35mm2， 穿管径为70mm的钢管沿墙暗敷。
③ 看设备材料表 了解工程中所使用的设备、 材料的型号、规格和数量。 ④ 看系统图 了解系统基本组成，主要电气设 备、元件之间的连接关系以及它们的规格、型号、 参数等，掌握该系统的组成概况。 ⑤ 看平面布置图 如照明平面图、防雷接地平 面图等。了解电气设备的规格、型号、数量及线路 的起始点、敷设部位、敷设方式和导线根数等。平 面图的阅读可按照以下顺序进行：电源进线，总配 电箱干线、支线，分配电箱，电气设备。
(4) 结合土建施工图进行阅读 电气施工与土建施工结合得非常紧密，施工中 常常涉及各工种之间的配合问题。电气施工平面 图只反映了电气设备的平面布置情况，结合土建 施工图的阅读还可以了解电气设备的立体布设情 况。
建筑电气工程施工方案(1)
建筑电气工程施工方案(1)一、施工前准备工作1.1 施工组织设计在进行建筑电气工程施工前，需要制定详细的施工组织设计方案，包括施工人员分工、工作计划、安全措施等。
### 1.2 施工人员培训所有参与建筑电气工程施工的人员都需要接受相关培训，确保他们了解施工过程中的安全注意事项和施工要求。
### 1.3 施工材料准备提前准备好所有需要用到的电气设备、线缆、配件等材料，并对其进行质量检查，确保符合施工要求。
二、施工流程2.1 布线设计根据建筑平面图和电气设计方案，确定电气线路的走向和布置方式，标明主干线、支路线等。
### 2.2 管道敷设在进行电气线路布线之前，需要进行管道的敷设工作，确保电气线路能够有序地进行走向，而且容易维护和管理。
### 2.3 线路接线根据电气设计图纸进行电气线路的接线工作，确保接线正确无误，以保证电气设备的正常运行。
### 2.4 设备安装将各类电气设备按照设计要求进行安装，包括配电箱、开关插座、灯具等，确保安装牢固、符合标准，并进行必要的调试。
三、质量与安全控制3.1 质量控制在施工过程中，严格按照相关标准和要求对施工质量进行监督和检查，确保施工质量符合设计要求。
### 3.2 安全控制建立健全的安全管理制度，定期进行安全培训，加强现场安全巡查，及时处理施工中的安全隐患，确保施工过程安全稳定。
四、施工总结与验收4.1 施工总结在建筑电气工程施工完成后，需要对整个施工过程进行总结，分析存在的问题和改进措施，为今后的施工提供经验和借鉴。
### 4.2 验收工作经过施工总结并进行必要的整改后，由相关部门进行建筑电气工程的验收工作，确保工程符合相关规范和标准，可以安全投入使用。
以上是建筑电气工程施工方案的基本流程和要点，通过严格执行施工方案的各项内容，可以确保建筑电气工程的顺利进行和质量保障。
2024版建筑电气工程施工图
建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。
作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。
列出所有图纸的名称、图号、张数等，方便查阅。
图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。
详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。
设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。
系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。
平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。
国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。
国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。
国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。
其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。
030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。
电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。
照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。
照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1。
图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2。
设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4。
平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等.5。
系统图：系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0～A4,见表15—1.绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。
线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15-6。
标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号; b—-型号；c—-线缆根数; d——线缆线芯数；e—-线芯截面（mm2）； f—-PE、N线芯数；g——线芯截面（mm2）； i-—线路敷设方式;j-—线路敷设部位； h——线路敷设安装高度（m）.上述字母无内容时则省略该部分.例： N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。
建筑电气施工图完整版精品
2根穿PC16，3根穿PC20，4~6根穿PC25。
五、设备选择及安装方式 1 各层配电箱，除一层配电间明装外，其他均为暗装；安
装高度为底边距地1.5m。 2 照明开关、插座均为暗设，除注明者外，均为250V，
10A，插座均为底边距地0.3m，开关底边距地1.3m，距门框 0.2m。 3 出口标志灯在门上方安装时，底边距门框0.2m；若门上 无法安装时，在门旁墙上安装，顶距吊顶50mm；
4 其他有关国家及地方的现行规程、规范及标准。 二、设计内容
本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
三、供电系统
1 供电方式
本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω ；本工程采用放射式供电方式。
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据 ① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
4 过电压保护：在电源总配电柜内装第一级电涌 保护器(SPD)。
5 本工程接地形式采用TN—C—S系统，电源在进 户处做重复接地，并与防雷接地共用接地极。
六、电话、宽带系统
1 电话电缆由室外穿管埋地引入首层的电话组线 箱，再引至各个用户点；
电气工程施工方法
电气工程施工方法1配管工程：1.1材料要求：本工程主要采用焊接钢管、KBG管和PVC管，钢管要求壁厚均匀，无劈裂、砂眼、楞刺和凹扁、完好，无剥落、锈蚀。
KBG管要求无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。
PVC管要求管壁应厚薄均匀，无气泡及管变形等现象。
管材、连接套管及其金属附件内、外壁表面光洁，1.2现浇楼板内暗配管：先配好管，根据水平50线(即土建在钢筋上以红漆做的标高点)确定盒、箱位置并稳注好，管子放在墙中心，管口向上者要堵好。
1.6管路的敷设和连接：（1）暗配管弯曲半径不应小于管外径的6倍，埋设在混凝土中时弯曲半径不应小于管外径的10倍。
（2）明配管弯曲半径不应小于管外径的6倍，当两接线盒间只有一个弯曲时，弯曲半径不应小于管外径的4倍。
（3）管子的弯扁度不得大于0.1倍管外径，没有明显褶皱、凹陷。
（4）敷设在地下室的潮湿场所时，管口及连接处均应密封。
（5）焊接钢管采用套管焊接。
套管长度为管径的2.2倍，套管管径应与管径相匹配，对口处要位于套管中间，焊口应牢固严密。
（6）PVC 管的连接可采用套管粘接法和专用端头管件连接。
（7）KBG钢管连接时，两管口分别插入套管接头的凹槽处，用紧定螺钉紧固。
如图：1.7管路的布置：（1）当线管遇下列情况之一时，应增设接线盒或过线盒见下表：线路加装接线盒要求序号遇下列情况1 管长度每超过30m，无弯曲2 管长度每超过20m，有1个弯曲3 管长度每超过15m，有2个弯曲4 管长度每超过8m，有3个弯曲（2）接线盒位置要在施工图及竣工图上标注，以便施工及维修。
（3）配管要固定牢固，混凝土中每隔1m用铅丝与钢筋绑扎，距接线盒15cm以内必须用铅丝与钢筋绑扎。
（4）埋入墙或地面的管子应尽量减少重叠高度，所配管路应至少有15mm保护层，与消防有关的管路(如消防电气、应急照明)配管保护层应大于30mm。
管与管间应至少有25mm 间隙以免混凝土在浇筑时混凝土不能渗入，造成空裂。
建筑电气施工图实例图解(图例符号含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气施工图步骤和方法
一、建筑电气工程图的分类
建筑电气工程图是应用非常广泛的电气图，用它来说明建筑中电气工程的构成和功能。
描述电气装置的工作原理，提供安装技术数据和使用维护依据。
根据一个建筑电气工程的规模大小不同，其图纸的数量和种类是不同的，常用的建筑电气工程图有以下几类。
1、目录
图纸目录内容有序号、图纸名称、图纸编号、图纸张数等。
2、设计说明
设计说明（施工说明）主要阐述电气工程设计的依据、工程的要求和施工原则、建筑特点、电气安装标准、安装方法、工程等级、工艺要求及有关设计的补充说明等。
3、图例
图例使用表格的形式列出该系统中使用的图形符号或文字符号，目的是使读图者容易看懂样图。
通常图例只列出本套图纸中所涉及到的一些图形符号或文字符号。
4、设备材料明细表
设备材料明细表列出了该电气工程所需要的设备和材料的名称、型号、规格和数量，供设计概算和施工预算时参考。
但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
5、电气总平面图
电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图纸，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。
通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。
一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。
6、电气系统图
电气系统图是用淡线图表现电气工程的供电方式、电能输送、分配控制关系和设备情况的图纸。
主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。
从电气系统图可看出工程的概况，系统的回路个数及主要用电设备的容量、控制方式等。
电气系统徒有变配电系统图、动力系统图、照明系统图、弱电系统图（包括通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表等）。
7、电气平面图
电气平面图是表示电气设备、装置与线路平面布置的图纸，是进行电气安装的主要依据。
电气平面图以建筑总平面图为依据，在建筑平面图上绘出电气设备、装置及线路的安装位置、敷设方法等。
常用的电气平面图有：变配电所平面图、动力平面图、照明平面图、防雷平面图、接地平面图、各种弱电系统平面图等。
8、设备布置图
设备布置图是表现各种电气设备和装置的平面与空间的位置、安装方式及其互相之间的尺寸关系的图纸，通常由平面图、立面图、断面图、剖面图及各种构件详图等组成。
设备布置图是按三视图原理绘制的。
9、安装接线图
安装接线图又称安装配线图，是用来表示电气设备、电气元件和线路的安装位置、配线方式、接线方式、配线场所特征等的图纸。
10、控制原理图
控制原理图是单独用来表示电气设备及元件控制方式及其控制线路的图纸，主要表示电气设备及元件的启动、保护、信号、连锁、自动控制及测量等。
通过控制原理图可以知道各个设备元件的工作原理、控制方式，也可以清楚地看出整个系统的动作顺序，掌握建筑物的功能实现方法等。
控制原理图可以用来指导电气设备和器件的安装、接线、调试、使用与维修。
控制原理图用的很多，如动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。
11、二次接线图（接线图）
二次接线图是控制原理图配套的图纸，用来表示设备元件外部接线以及设备元件之间接线。
通过接线图扩音制导系统控制的接线及控制电缆、控制线的走向及布置等。
动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到二次接线图。
一些简单的控制系统一般没有接线图。
12、大样图
大样图一般用来表示某一具体部位或某一设备元件的结构或具体安装方法。
通过大样图可以了解该项工程的复杂程度。
一般非标的控制柜、箱，检测元件和架空线路的安装等都要用到大样图，大样图通常采用标准通用图集，其中剖面图也是大样图的一种。
二、建筑电气工程项目的分类
1、内线工程
室内动力、照明电气线路及其他线路。
2、外线工程
室外电源供电线路，包括架空电力线路、电缆电力线路。
这些线路的电压等级一般在35KV以下。
3、变配电工程
由变压器、高低压配电柜、母线、电缆、继电保护与电气计量等设备和二次接线组成的室内外变配电站。
变配电站的电压等级一般在35KV以下。
4、室内配线工程
主要有线管配线、桥架线槽配线、瓷瓶配线、钢筋轧偷配线、钢索配线等。
5、动力工程
各种风机、水泵、电梯、机床、起重机等动力设备（电动机）和控制器与动力配电箱。
6、照明工程
照明灯具、开关、插座、电扇和照明配电箱设备。
7、防雷工程
建筑物、电气装置和其他设备的防雷设施。
8、电气接地工程
各种电气装置的工作接地和保护接地、重复接地、防雷点接地以及防静电接地系统。
9、发电工程
自备发电站及附属设备的电气工程，一般为400V的柴油发电机组。
10、弱电工程
消防报警系统，安全防范系统，广播、电话、闭路电视系统，综合布线系统等。
以上是对“建筑电气施工图步骤和方法”的介绍，更多内容请关注本店铺查询。
