20170503-开关电源中的EMI滤波电感设计
开关电源中的EMI 滤波电感设计
普高（杭州）科技开发有限公司 张兴柱 博士
开关电源中的功率变换器工作于高频开关方式，其输入线上的电流含有高频分量，这些高频分量对接在同一供电处的其它电子设备会产生干扰，严重时可能导致其它电子设备的正常工作，为此国际上专门制订了相关的EMI 标准，来限制各种电子设备对外产生的辐射与传导噪声。
其中最常用的传导EMI 标准有CISPR22、VDE 和FCC ，通过测试电子设备的传导EMI 来判断其是否满足相应的EMI 标准。
图1是测试开关电源传导EMI 的线路图，其中供
电电源既可以是直流，也可以是交流，图中为交流。
LISN 为测试EMI 的阻抗匹配网络，
uH L L 5021==，uF C C 1.021==，Ω==5021R R ，这个网络对于输入的低频分量，其1L 、
2L 可看作短路，1C 、2C 可看作开路，所以不影响输入到输出的功率传递；对于蓝色框内开
关电源所产生的高频分量，其1L 、2L 可看作开路，1C 、2C 可看作短路，因此开关电源输入线（线1和线2）上的高频电流分量将完全流过1R 、2R ，再将1R 、2R 上的电流信号用频谱分析仪进行测试，就可获得每一根输入线上的电流信号频谱，这些电流信号频率也被叫作传导EMI 噪声频谱，1R 、2R 就是测试传导EMI 的等效负载。
利用传导EMI 的的测试线路，可以将不加EMI 滤波器时的开关电源，所产生的噪声用图2(a)的电路等效，如果再将不加EMI 滤波器的开关电源在高频段用一个噪声电压源和三个噪声阻抗表示的话，则图2(a)的电路可以进一步用图2(b)来等效。
由图2(b)
可知，产生传导EMI
i
i (a) (b) 图2： 不加EMI 滤波器的开关电源之EMI 等效电路
的根源有三个，一个是EMI 源N v ，一个是EMI 途径1Z 、2Z 和c Z ，再一个就是EMI 的负载1R 和2R 。
等效电路中的EMI 负载是固定的50欧电阻，而变化的是EMI 源及EMI 途径。
如何确定用不同功率变换器、不同PCB Layout 、不同结构件、不同控制方式等实现的开关电源之传导EMI 等效电路是分析和设计传导EMI 滤波器的关键，同时也是指导抑制传导EMI 的有力手段。
另外如将图2(b)中每根线上的噪声电流写成下面的形式：
m cm D i i t i +=)(1 m cm D i i t i −=)(2
则每根线上的噪声就可分别转化为共模噪声cm i 与差模噪声m D i 之合成，此时的图2(b)可画成图3所示。
测试时也可用特殊的噪声分离器，先测试出共模噪声和差模噪声，然后结合没有
i )
图3： 用共模和差模表示的EMI 等效电路
EMI 滤波的开关电源之共模和差模EMI 等效电路，来分别加上合适的共模和差模EMI 滤波器，以达到EMI 标准的要求。
由此可知，传导EMI 滤波器一般可以用共模滤波和差模滤波来组成。
在开关电源中用得比较多的传导EMI 滤波器如图4所示，它由一个两阶差模滤波器和一个两阶共模滤波器组成，滤波器中的差模电容一般在0.1uF~1uF 之间，而共模电容则
L'
N'
EG
AC+
AC-
图4： 两阶EMI 滤波器的一般结构
需由安全要求决定，其值较小（通常为数千pF ）。
一旦滤波器中的电容确定后，剩下的元件就是如何设计差模电感和共模电感了。
假定在设计这两个电感之前，已通过测试和计算，获得了为满足低频段EMI 衰减要求的滤波器转折频率分别为cm f 和m D f ，
设计前将包含图4所示EMI 滤波器的开关电源EMI 测试线路重新画于图5。
对图5可分别绘制相应的EMI 差模
图5： 包含EMI 滤波器的开关电源之EMI 测试线路等效电路和EMI 共模等效电路，如图6(a)和6(b)。
下面结合图6的EMI 等效电路，分别给出差模电感和共模电感的设计方法。
(a) 差模EMI 等效电路 (b) 共模EMI 等效电路
图6：含EMI 滤波器的开关电源之EMI 等效电路
A ：EMI 差模滤波电感的设计方法
第一步：根据差模滤波器的转折频率m D f 和选择的差模电容，用下式决定差模电感的大小：
x
Dm D C f L 21
)
21(
2π= 第二步：根据输入最大有效值电流，由下式选择绕组的线径：
J
I d Lrms
π4=
(mm) 第三步：初步选择一个铁芯大小，其材料可选用导磁率不是很高的铁氧体，形状可选用环形，
并计算所选铁芯可以绕制的最大匝数：
有两个绕组，单层，每个绕组可以绕制150°到170°，故最大可绕制的匝数为：
d
d N core
π]360160[max =
匝 其中：core d 为铁芯的内径。
第四步：按下式计算该铁芯不饱和可以绕制的最大匝数：
810×=
c
m Lpeak
D D A B I L N 匝 其中：Lpeak I 为电感中流过的最大电流峰值，m B 为铁芯所允许的最大工作磁密。
如果max N N D <，且相差不是太远，则铁芯的大小是合适的；如果max N N D >，
则需另选一个大一点的铁芯进行重新设计。
第五步：计算差模电感铁芯的有效导磁率：
c
D o m
D e A N l L 2
µµ=
B ：EMI 共模滤波电感的设计方法
第一步：根据共模滤波器的转折频率cm f 和选择的差模电容，用下式决定差模电感的大小：
y
cm c C f L 1
)
21(
2π= 第二步：根据输入最大有效值电流，由下式选择绕组的线径：
J
I d Lrms
π4=
(mm) 第三步：初步选择一个铁芯大小，其材料可选用导磁率非常高的Mn-Zn 铁养体，形状可选
用环形，并计算所选铁芯可以绕制的最大匝数：
有两个绕组，单层，每个绕组可以绕制150°到170°，故最大可绕制的匝数为：
d
d N core
π]360160[max =
匝 其中：core d 为铁芯的内径。
第四步：按下式计算该电感的匝数：
L
c
c A L N 1000
= 匝 其中：c L 单位（mH ）
，L A 单位（mH/1000匝），可从铁芯手册中获得。
如果max N N c <，且相差不是太远，则铁芯的大小是合适的；如果max N N c >，
则需另选一个大一点的铁芯进行重新设计。
比较上面EMI 差模滤波电感和EMI 共模滤波电感的设计方法，可以看出它们是非常类似的，只是两种铁芯材料的选择有所不同，差模电感一般电感量较小，其最大磁密由输入电流的峰值决定，所以它的有效导磁率不能太高，一般应选择加有均匀气隙分布的铁氧体；而在共模电感中，因其输入电流及差模电流在两个绕组中所产生的磁通相互抵消，所以它的磁饱和是有共模干扰电流的幅度决定的，另外由于共模电容非常小，所以共模电感一般都会非常大，因此共模电感铁芯的选择应该是导磁率尽可能高的铁氧体材料，如Mn-Zn 铁氧体，以便在整个EMI 频段（10KHz-30MHz ）内都得到高阻抗。
再者这两个EMI 滤波电感的绕组在开关纹波不大时，均可采用单根线绕制。
在低成本的开关电源中，往往不用差模电感，而直接用共模电感的漏感来作为差模电感，此时因先按要求设计及制作好共模电感，然后通过测试，测取其漏感值)(Leak c L ，并控制漏感的大小，使其在最大输入电流峰值下不会饱和，即2)
()10×<
peak L c
c m leak c I A N B L （，最后再
按)
(21
)
21(Leak c Dm x L f C π=计算差模电容。
开关电源EMI滤波器原理与设计
提高设备性能
EMI滤波器可以减少电磁干扰对周围 设备的影响，提高整个系统的性能和 稳定性。
EMI滤波器的分类与特点
分类
EMI滤波器根据不同的应用场景 和需求，可分为有源滤波器和无
源滤波器。
有源滤波器特点
有源滤波器通过放大电路和比较电 路实时检测干扰信号并消除，具有 较高的滤波效果，但成本较高。
无源滤波器特点
评估
通过对EMI滤波器性能的测试数据进行统计和分析，可以评 估其性能是否满足设计要求和标准。
优化建议
根据评估结果，可以提出针对性的优化建议，如改进滤波器 电路设计、选用更高性能的器件等。同时，也可以根据实际 应用场景和需求，对EMI滤波器进行定制化设计和生产。
05
EMI滤波器在开关电源中的应 用案例
01
02
03
插入损耗
滤波器对信号的衰减程度 ，通常用分贝（dB）表示 。
阻抗
滤波器对不同频率信号的 阻抗，通常用欧姆（Ω） 表示。
带宽
滤波器对信号的频率范围 ，通常用赫兹（Hz）表示 。
EMI滤波器的工作原理及作用机理
工作原理
EMI滤波器通过在电路中引入阻抗和感抗，对高频干扰信号进行抑制，从而减 小电磁干扰对电源的影响。
电设备的安全和稳定。
以上案例表明，EMI滤波器在开 关电源中具有广泛的应用，对于 提高电源性能、确保设备安全稳
定运行具有重要作用。
06
未来发展趋势与挑战
新型EMI滤波器技术的研究与发展
新型EMI滤波器技术
随着电子设备对性能和效率的要求不断提高，新型EMI滤波器技术的研究与发展成为重要趋势。这包 括研究新的滤波器结构、材料和设计方法，以提高EMI滤波器的性能和效率。
开关电源EMI滤波器原理与设计
EMI滤波器的分类
按安装位置分类
可以分为输入EMI滤波器和输出EMI滤波器。输入EMI滤波器安装在电源输入 端，用于抑制电网中的电磁干扰；输出EMI滤波器安装在电源输出端，用于抑 制电源对负载的电磁干扰。
按元件分类
可以分为无源EMI滤波器和有源EMI滤波器。无源EMI滤波器主要由电感和电容 组成，有源EMI滤波器则增加了运算放大器等电子元件。
THANKS
感谢观看
工业控制
如PLC、伺服驱动、传感器等。
汽车电子
如发动机控制、刹车控制等。
案例一：某型号电源的EMI滤波器设计
背景介绍
某型号电源在运行过程中出现了严重 的EMI干扰问题。
设计方案
采用EMI滤波器对电源输出端的干扰 进行抑制。
设计细节
根据电源的输出阻抗特性和干扰频率 ，选择合适的滤波器元件和结构。
实验验证
提高效率
优化电路拓扑结构，以提高电源的效率。例如， 采用同步整流、软开关等技术。
降低电磁干扰
合理设计电路拓扑结构，降低开关电源本身产生 的电磁干扰。
改进元件布局和布线
优化元件布局
合理安排各个元件的位置，以减小它们之间的相互干扰。
合理布线
优化线路布局，减小电流回路的大小和复杂度，以降低线路的电 感和电阻。
样品制作阶段
制作滤波器样品，并进行初步 的测试和验证。
批量生产阶段
在生产线上进行批量生产，并 进行持续的测试和验证。
应用现场阶段
在实际使用现场进行应用和验 证，确保滤波器的性能和效果
符合设计要求。
06
开关电源EMI滤波器应用 与案例分析
应用领域
电力电子设备
如电源、逆变器、变频器等。

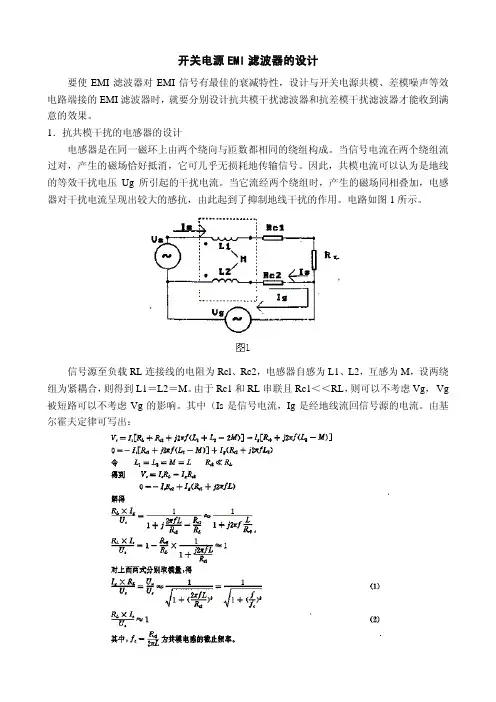

开关电源EMI滤波器的设计
开关电源EMI滤波器的设计要使EMI滤波器对EMI信号有最佳的衰减特性，设计与开关电源共模、差模噪声等效电路端接的EMI滤波器时，就要分别设计抗共模干扰滤波器和抗差模干扰滤波器才能收到满意的效果。
1．抗共模干扰的电感器的设计电感器是在同一磁环上由两个绕向与匝数都相同的绕组构成。
当信号电流在两个绕组流过对，产生的磁场恰好抵消，它可几乎无损耗地传输信号。
因此，共模电流可以认为是地线的等效干扰电压Ug所引起的干扰电流。
当它流经两个绕组时，产生的磁场同相叠加，电感器对干扰电流呈现出较大的感抗，由此起到了抑制地线干扰的作用。
电路如图1所示。
信号源至负载RL连接线的电阻为Rcl、Rc2，电感器自感为L1、L2，互感为M，设两绕组为紧耦合，则得到L1＝L2＝M。
由于Rc1和RL串联且Rc1＜＜RL，则可以不考虑Vg， Vg 被短路可以不考虑Vg的影响。
其中（Is是信号电流，Ig是经地线流回信号源的电流。
由基尔霍夫定律可写出：式（2）表明负载上的信号电压近似等于信号源电压，即共模电感传输有用信号时几乎不引入衰减。
由（1）式得知，共模千扰电流Ig随f：fc的比值增大而减小。
当f：fc的比值趋于无穷时，Ig=0，即干扰信号电流只在电感器的两个绕组中流过而不经过地线，这样就达到了抑制共模干扰的作用。
所以，可以根据需要抑制的干扰电压频率来设置电感器截止频率。
一般来说，当干扰电压频率f≥5fc时，即Vn：Vg≤0.197，就可认为达到有效抑制地线中心干扰的目的。
2．抗差模干扰的滤波器设计差模干扰的滤波器可以设计成Π型低通滤波器，电路如图2所示。
这种低通滤波器主要是设置电路截止频率人的值达到有效地抑制差模传导干扰的目的。
EMI滤波电感设计
EMI滤波电感设计EMI滤波器正常工作的开关类电源（SMPS）会产生有害的高频噪声，它能影响连接到相同电源线上的电子设备像计算机、仪器和马达控制。
用一个EMI滤波器插入电源线和SMPS之间能消除这类干扰（图1）。
一个差模噪声滤波器和一个共模噪声滤波器能够串联或在许多情况下单独使用共模噪声滤波器。
图1 EMI滤波器的插入一、共模电感设计在一个共模滤波器内，电感的每一个绕阻和电源输入线中的任一根导线相串联。
（对于电源的输入线来讲）电感绕组的接法和相位是这样的，第一个绕组产生的磁通会与第二个绕组产生的磁通相削. 于是，除了泄漏阻抗的小损耗和绕组的直流电阻以外，电感至电源输入线的插入阻抗为另。
由于磁通的阻碍，SMPS的输入电流需要功率，因此将通过滤波器，滤波器应没有任何明显的损耗。
共模噪声的定义是出现在电源输入线的一根或二根导线上的有害电流通过电感的地返回噪声源的噪声。
此电流要视共模电感的任何一个或二个绕组的全部阻抗，因为它不能被返回的电流所抵消。
共模噪声电压是电感绕组上的衰减，应从有害噪声中保持电源输入线的畅通。
1.1、选择电感材料开关电源正常工作频率20KHz以上，而电源产生的有害噪声比20KHz高，往往在100KHz～50MHz之间。
对于电感来讲，大多数选择适当和高效费比的铁氧体，因为在有害频带内能提供最高的阻抗。
当看到公共参数如磁导率和损耗系数就去识别材料是困难的。
图2给出铁氧体磁环J-42206-TC 绕10匝后的阻抗ZS和频率的关系曲线。
图2铁氧体磁环的阻抗和频率的关系在1～10MHz之间绕组到达最大阻抗，串联感抗XS和串联电阻RS（材料磁导率和损耗系数的函数）共同产生总阻抗Zt。
图3所示为图2中铁氧体材料的磁导率和损耗系数与频率的函数关系。
由于感抗引起的下降，导致磁导率在750KHz以上的下降；由于电阻取决高频的源阻抗所以损耗系数随频率而增加。
图3铁氧体磁环的磁导率、损耗系数和频率的关系图4给出三种不同材料的总阻抗和频率的关系。

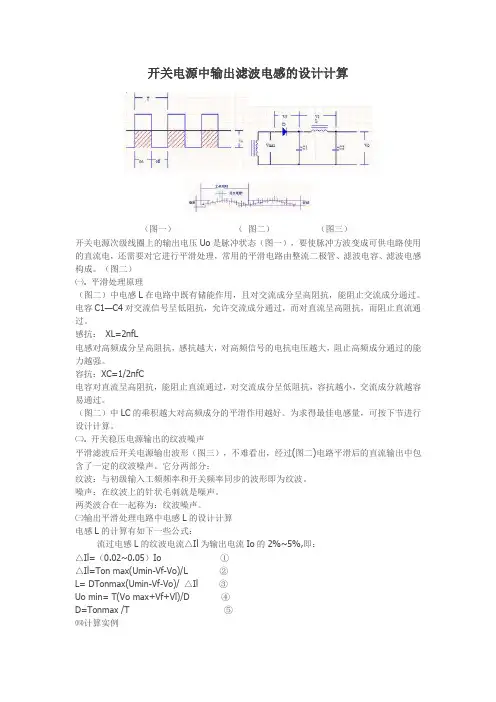

开关电源中输出滤波电感的设计计算
开关电源中输出滤波电感的设计计算（图一）（图二）（图三）开关电源次级线圈上的输出电压Uo是脉冲状态（图一），要使脉冲方波变成可供电路使用的直流电，还需要对它进行平滑处理，常用的平滑电路由整流二极管、滤波电容、滤波电感构成。
（图二）㈠. 平滑处理原理（图二）中电感L在电路中既有储能作用，且对交流成分呈高阻抗，能阻止交流成分通过。
电容C1—C4对交流信号呈低阻抗，允许交流成分通过，而对直流呈高阻抗，而阻止直流通过。
感抗：XL=2πfL电感对高频成分呈高阻抗，感抗越大，对高频信号的电抗电压越大，阻止高频成分通过的能力越强。
容抗：XC=1/2πfC电容对直流呈高阻抗，能阻止直流通过，对交流成分呈低阻抗，容抗越小，交流成分就越容易通过。
（图二）中LC的乘积越大对高频成分的平滑作用越好。
为求得最佳电感量，可按下节进行设计计算。
㈡. 开关稳压电源输出的纹波噪声平滑滤波后开关电源输出波形（图三），不难看出，经过(图二)电路平滑后的直流输出中包含了一定的纹波噪声。
它分两部分：纹波：与初级输入工频频率和开关频率同步的波形即为纹波。
噪声：在纹波上的针状毛刺就是噪声。
两类波合在一起称为：纹波噪声。
㈢输出平滑处理电路中电感L的设计计算电感L的计算有如下一些公式：流过电感L的纹波电流△Il为输出电流Io的2%~5%,即：△Il=（0.02~0.05）Io ①△Il=Ton max(Umin-Vf-Vo)/L ②L= DTonmax(Umin-Vf-Vo)/ △Il ③Uo min= T(Vo max+Vf+Vl)/D ④D=Tonmax /T ⑤㈣计算实例输出电压Vo=5V 10%±输出电流Io=开关频率F=200KHz占空比D=0.42次级线圈上的最小电压：开关周期：T=1/F=1/200×103=5μs最大导通时间：Ton max=TD=5×0.42=2.1μS输出最大直流电压： Vo max=5×10%=5.5 V次级线圈上的最小电压：Umin=5×（5.5+0.2+0.4）/2.1=14.5V在一般情况下，滤波电感中通过的电流△Il的值是Io的2%~5%本例取5%根据式②L△Il= Ton max(Umin -Vf-Vomax)/ △Il=2.1(14.5-0.4-5.5)/1=18.06μH取整L=18μH通过的电流为20A。

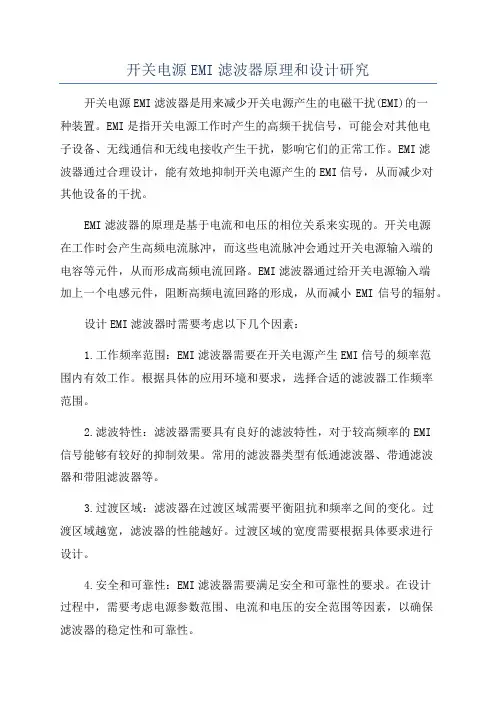

开关电源EMI滤波器原理和设计研究
