人教版九年级物理电热综合练习题(分类)
电热综合一类：电热器1．下面的图表是从某台电热饮水机的说明书上收集到的信息。
经分析得知，电热饮水机有加热和保温两种工作状态，当S 闭合、S 0断开时，饮水机处于保温状态，当S 、S 0同时闭合时，饮水机处于加热状态，求：（1）电热饮水机在保温状态下正常工作时的电流。
（计算结果保留两位小数） （2）电热饮水机保温2h 产生的热量？（3）电阻R 1的阻值．2根据铭牌所提供的信息，求：（1）该电热水器电热丝正常工作时的电阻是多大？（2）电热水器正常工作持续45min 产生的电热是多一少焦？（3）若夏天用电高峰时家庭电路的实际电压只有198V ，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率为多少？3．如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110Ω（电阻丝的阻值恒定不变）。
电饭煲的额定功率从大到小有高、中、低三挡，额定电压是220V 。
把电饭煲接在220V 的电源上，求： （1）把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大？（2）把电饭煲的额定功率打到低挡时，内部是两条电阻丝串联接入电路，电饭煲的电功率多大？（3）电饭煲在中档和低档相同时间产生的电热之比是多少？三类：物质吸热（一）1．微波炉是一种清洁卫生无污染，效率较高的家用电器．某微波炉的铭牌如下表所示．将体积为275mL、初温是20℃的水放入该微波炉中用最大功率加热1min，取3（1（2）加热过程中消耗的电能是多少？（3）加热过程中，水吸收的热量是多少？2．小明的新家想安装一台无水箱式电热水器，这种电热水器当有冷水流过它时，就能达到要求的温度而立即从喷头流出供淋浴。
已知冷水温度为15℃，淋浴所需热水温度为40℃，电热水器一分钟流出热水的质量约为4kg，水的比热容为4.2×103J/(kg·℃)。
（1）将质量为4kg温度为15℃的冷水，加热到淋浴所需要的温度，水吸收的热量是多少？（2）如果不考虑热损失，无水箱式热水器的电功率至少多大才能满足淋浴的要求？（3）小明新家的电路允许通过的最大电流为30A，问他家能不能使用该电热水器？3．一天，厂家正在为一种新型电热水壶做宣传。
只见宣传广告上写道“HR型电热水壶效率高、省时、省电，功率仅为700W，烧开一壶水仅需5min……是现代家庭必不可少的节能饮水器具”。
过路的小军买了一个这样的电热水壶，壶身上标有“2.5L”字样。
回家后灌满水通上电，果然5min多点就把一壶水烧开了！己知水的密度是1.0×103kg/m3，水的比热容是4.2×103J/(kg·℃)，试计算并回答：（1）这壶水的质量是多少？（2）这壶水从20℃到烧开，需要吸收多少热量？（3）通过计算说明该广告是否可信。
（4）你认为不法厂商最可能从电热水壶的哪项指标上做虚假宣传？为什么？4．如图所示是小明家的电热水壶及铭牌，他用该电热水壶将1.5 kg的水从20℃加热到100℃。
（1）水吸收的热量是多少？[c水=4.2×103 J/(kg·℃)]（2）若电热水壶正常工作，且产生的热量全部被水吸收，需要加热多长时间？（3）若电热水壶实际加热时间大于上述计算的加热时间，可能的原因有哪些？（写出两种）（二）1．太阳能热水器是利用太阳能来加热水的一种装置，小新同学家有一台太阳能热水器安装在离地面10m高的屋顶上，现需要初温为10℃的100kg的水，加热到60℃，则（1）把这些水从地面输送到屋顶的热水器中，需要对水做多少功？（2）这些水要从太阳那里吸收多少热量？（3）下雨时，改用热水器中的电辅助设备加热（加热功率1500w），若不计热损失，加热这些水需要多少时间？[g=10N/kg C水=4.2×103J/kg·℃]2．森林是一巨大的天然“氧吧”，因为绿色植物在光合作用下可以放出大量的氧气．小明同学为测量地球表面植物吸收太阳能的本领，做了如下实验：用一脸盆装6kg的水[水的比热容是 4.2×103J/(kg·℃)]，水面的表面积为0.1m2，经太阳垂直照射15min，温度升高了1℃．请计算：（1）实验时6kg的水吸收了多少热量？（2）若地表植物接收太阳能的能力与水相等，每平方米绿色植物每秒接收的太阳能为多少焦耳？（3）100m3绿地每秒可以放出多少升的氧气？（设绿色植物在光合作用下每吸收103J 的太阳能可以放出0.05L的氧气）3．太阳能是一种理想的绿色能源。
李刚家最近安装了一台太阳能、电能两用热水器，如图所示。
请回答下列问题：（1）设水箱可装水80kg，在一般的光照条件下，一满箱20℃的水到傍晚时，水温可达到55℃，则水吸收的热量是多少？相当于多少立方米的煤气完全燃烧放出的热量？[c水=4.2×103 J/(kg·℃)；煤气的热值约4×107J/m3] （2）在阴雨连绵的天气里，水箱中的水需要用电加热器来加热。
若该电加热器规格为“220V 1.8kW”，要使满箱水同样从20℃升高到55℃，电加热器至少需要正常工作多少时间？（三）1．电磁炉以期高效、节能、卫生、安全成为新一代智能灶具，一只1500 w的电磁炉正常工作时，在1个标准大气压下将1kg的水从20℃加热到沸腾时需要4min．水从20℃加热到沸腾时吸收的热量是多少J？该过程电流做功多少J？电磁炉的效率是多少？[c水=4.2×103J/kg·℃]2．李佳同学家里的电热饮水机有加热加保温两种状态，这两种状态轮流工作，完全由温控开关S0自动控制：当胆内水的温度被加热到90℃时，加热状态就停止而进入保温状态；当胆内水的温度降到60℃时，加热状态就启动。
如图是该饮水机的电路原理图。
李佳同学通过观察还发现：当胆内装有1kg水时，饮水机的加热状态每次只启动5min就停止。
问：（1）温控开关S0在何种状态（断开或闭合）时，饮水机处在保温状态？这时饮水机的电功率是多少？（2）在加热状态中，饮水机把电能转化为水的内能的效率是多少？[已知水的比热容为4.2×103J/（kg·℃）]3．小星家的太阳能热水器，水箱容积是200 L。
小星进行了一次观察活动：某天早上，他用温度计测得自来水的温度为20℃，然后给热水器水箱送满水，中午时“温度传感器”显示水箱中的水温为45℃。
请你求解下列问题：（1）水箱中水的质量；水吸收的热量。
[c水=4.2×103J/（kg·℃）]（2）如果水吸收的这些热量，由燃烧煤气来提供，而煤气灶的效率为40%，求至少需要燃烧多少煤气。
（煤气的热值q=4。
2×107J/kg）4．燃气灶是目前许多家庭普遍使用的炉具，而电磁炉则是新一代的智能炉具。
为了比较它们的优劣，小明同学进行了相关调查，得到的有关数据见下表。
如果小明家每天做饭、烧水所需热量为8.0×106J。
（1）若这些热量靠燃气灶提供，需要燃烧多少燃气？（2）若这些热量靠电磁炉提供，需要消耗多少电能？（3）你认为这两种炉具各有什么优缺点？5．小刚同学家新买一台热水器，铭牌上的部分数据如下表所示，求：（1）热水器正常工作时的电流和电阻？（2）若在用电高峰时，电路上的实际电压只有200V，热水器把满箱水从25℃加热到35℃需要38.5 min，则热水器加热过程中的效率是多少？[1mL=10-6m3，c水3电热综合答案一类：1．（1）I=0.18A （2）Q=0.08kW ·h （3）R 1=134Ω（或135.8Ω） 2．（1）R=24.2Ω （2）Q=5.4×106J （3）P=1620W 3．（1）I=2A （2）P=220W （3）2∶1 二类：1．（1）1.8×103J （2）3.6A （3）4.8×104J 2．（1）6.6×105J （2）6.0×104J （3）6.0×105J 三类：（一）1．（1）5A （2）0.0183kW ·h （3）Q=2.31×104J2．（1）Q 吸=4.2×105J （2）P=7×103W （3）I=31.8A ＞30A 3．（1）2.5kg （2）8.4×105J （3）t=20min ，大于5min ，不可信 （4）电功率，容积和时间人们可根据生活经验判断，而对电功率不熟又不便测量 4．（1）Q=5.04105J （2）t=336s（3）原因可能是：①电热水壶产生的热量没有全部被水吸收；②电热水壶实际工作电压小于额定电压（二）1．（1）W=1×104J （2）Q=2.1×107J （3）t=1.4×104s2．（1）Q=2.52×104J （2）2.8×103J （3）14L 3．（1）Q 吸=1.2×107J V=0.3m 3 （2）t=6.7×103s （三）1．Q 吸=3.26×105J W=3.6×105J η=90.6%2．（1）S 0处于断开状态时，饮水机处于保温状态，P=40W（2）η=W Q=80%3．（1）m=200kg Q=2.1×107J （2）1.25kg 4．（1）V=0.4m3 （2）W 电=2.5kW ·h（3）使用燃气灶较为经济（省钱），但热效率太低且对环境有污染；使用电磁炉价值相对较贵，但节能（热效率高）、环保且卫生。
5．（1）I=5A R=44Ω （2）η=80%。
电热综合计算能力提升题(二)训练2022-2023学年人教版九年级物理上学期
电热综合计算能力提升题（二）1.小杭家买了一个家用电吹风，其简化电路如图所示，主要技术参数如表。
电吹风在额定电压下工作，请解答如下问题：热风温度50−75℃热风时：660W额定功率冷风时：110W额定电压220V质量0.5kg(1)电吹风正常工作吹冷风时，开关应置于______，通过电动机的电流是多大？(2)电热丝正常工作时的电阻是多大？(3)电吹风内电动机的电阻是2Ω，电吹风正常工作吹冷风5min产生的热量是多少？2.如图甲所示，这是小杭新买的一款多挡暖手鼠标垫，图乙是其简化电路图。
R1、R2均为电热丝，暖手鼠标垫有高温和低温两个挡，高温挡功率为60W，低温挡功率为45W。
(1)暖手鼠标垫是利用电流的______来工作的。
暖手鼠标垫在低温挡正常工作8ℎ消耗的电能为多少？(2)当开关S闭合，开关S1接______时，暖手鼠标垫处于高温挡。
暖手鼠标垫在高温挡正常工作时，电路中的电流是多少？(3)电热丝R1、R2的阻值分别为多少？3.如图是某家用电炖锅的简化电路图，电源电压为220V，R1和R2均为加热电阻。
当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：(1)电炖锅保温状态下电路中的电流是多少？(2)电阻R1的阻值是多少？(3)电炖锅保温状态下工作10min，电阻R2产生热量是多少？4.如图甲所示，某品牌的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路如图乙所示，R1、R2均为加热空气的电热丝，其中R1的阻值为40Ω，使空气循环流动的是标有“220V66W”的电风扇。
在某次烤鸡翅膀的过程中，定时开关始终闭合，温控开关闭合5min然后断开1min，如此不断循环(不考虑温度对电阻的影响)，求：(1)在温控开关闭合后，把R2阻值调为零，通过干路的电流为多大？(2)把R2阻值调为零，当定时开关显示已经工作6min时，R1一共产生多少热量？(3)温控开关闭合时，调节滑动变阻器使得R2两端电压为60V，此时电路的总功率为多少？5.图甲是一只有加热、保温两挡的电热养生壶，图乙是其简化电路图，铭牌如下表所示，其加热功率已模糊不清，R1的阻值为44Ω。
人教版九年级物理第十八单元《电功率》综合检测题(含答案)
人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。
经检查,电路连接正确,两只灯泡都完好无损。
则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。
人教版九年级上学期第十八章电功率电热综合计算专项练习题(1)
电功率电热综合计算专项练习1.(1)铭牌中“50Hz”的含义是。
(2)小明和小华想测量电热水壶的实际功率。
当只有电热水壶工作时，小明发现在3min内脉冲式电能表的指示灯闪了90次(脉冲式电能表表盘上标有“2000imp/kW·h”字样，表示指示灯每闪2000次，电路中耗电1 kW·h)，电热水壶的实际功率是多少?(3)在进行上述测试时，小华在热水壶中装了2L温度为20℃的水，测得在3min内壶中的水温升高到了35℃。
试求这次测试时电热水壶的效率。
[c水＝4.2×l03J/(kg·℃)]答案：（1）电热水壶在频率为50HZ的交流电中使用（2）电热水壶的实际功率是900W（3）电热水壶的效率为77.8%.2.图甲是一种常见的用电器——电吹风，它既可以吹热风，又可以吹冷风。
(1)图乙是电吹风的电路示意图，图中开关所在的位置(阴影部分)表示触点D与触点1、2同时接通。
请你分别在方框a、b中填入合适的元件名称“电热丝”或“电动机”。
(2)电吹风的部分参数如下表所示，当电吹风正常吹热风时，通过电热丝的电流及其1min内产生的热量分别为多少?答案：（1）a：电动机；b：电热丝（2）1min电热丝产生的热量为5.28×104J.3某小学的学生发明的电热课椅获得了国家专利。
有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如下。
坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω.闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？答案：（1）该电热课椅消耗的最大功率是121W；（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是880J.4.甲图是一种即开即可以用的电热水龙头，乙图是它的电路原理图。

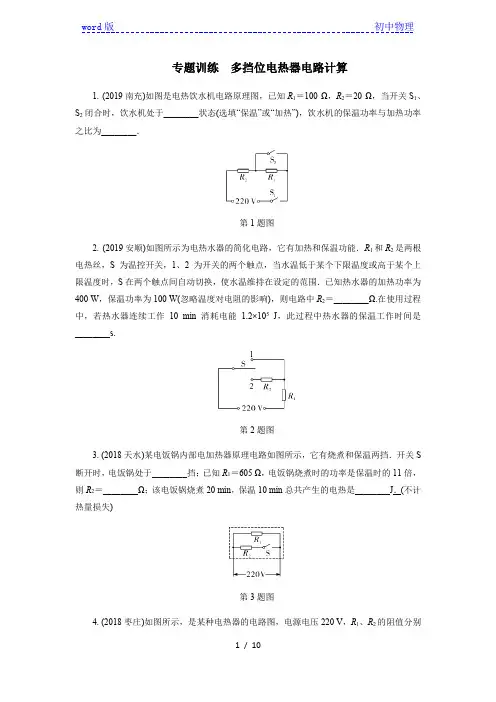

2020年秋季人教版九年级物理期末专题训练多挡位电热器电路计算
专题训练多挡位电热器电路计算1. (2019南充)如图是电热饮水机电路原理图，已知R1＝100 Ω，R2＝20 Ω，当开关S1、S2闭合时，饮水机处于________状态(选填“保温”或“加热”)，饮水机的保温功率与加热功率之比为________．第1题图2. (2019安顺)如图所示为电热水器的简化电路，它有加热和保温功能．R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400 W，保温功率为100 W(忽略温度对电阻的影响)，则电路中R2＝________Ω.在使用过程中，若热水器连续工作10 min消耗电能 1.2×105J，此过程中热水器的保温工作时间是________s.第2题图3. (2018天水)某电饭锅内部电加热器原理电路如图所示，它有烧煮和保温两挡．开关S 断开时，电饭锅处于________挡；已知R1＝605 Ω，电饭锅烧煮时的功率是保温时的11倍，则R2＝________Ω；该电饭锅烧煮20 min，保温10 min总共产生的电热是________J．(不计热量损失)第3题图4. (2018枣庄)如图所示，是某种电热器的电路图，电源电压220 V，R1、R2的阻值分别为11 Ω、22 Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个挡位的转换．电热器在低温挡工作时的电功率是________W，在高温挡工作1 min产生的热量是________J.第4题图5. (2019齐齐哈尔)如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示，R1、R2均为发热电阻，R1的阻值为110 Ω，是电动机．开关S1闭合后，当S2接1、2时吹冷风；当S2接2、3时吹温风；当S2接3、4时吹热风，此时空调扇的总功率为1 100 W．已知：电源电压为220 V, c冰＝2.1×103 J/(kg·℃)．求：(1)吹冷风时，在空调扇内加入冰袋会使吹出的风温度变低．若冰袋内冰的质量为1 kg，温度从－16 ℃升高到－6 ℃时，冰从周围吸收的热量是多少？(2)吹冷风时，电动机正常工作1 h消耗的电能为0.11 kW·h，此时通过电动机的电流是多少？(3)吹热风时，R2的电阻是多少？6. (2019龙东)如图甲为家用电热饮水机，图乙为它的电路原理图，下表为它的铭牌数据．(1)当S1闭合，S2(选填“加热”或“保温”)，此时电路中的电流是多大？(2)饮水机正常工作时，将热水箱中的水从20 ℃加热到90 ℃.求：水吸收的热量是多少？[水的比热容4.2×103 J/(kg·℃)](3)电热饮水机正常工作时加热效率为80%.求：将热水箱中的水从20 ℃加热到90 ℃的时间为多少秒？7. (2019葫芦岛)图甲是一款电煮壶，为了保留药膳的营养，可以把被加热的药膳放到炖盅里加热．图乙是其简化的电路图，R1、R2均为发热电阻，且R1＝R2.电煮壶有加热和保温两个挡．加热挡的功率为1 000 W．求：(1)电煮壶保温挡的功率．(2)炖盅内0.5 kg的药膳温度升高了80 ℃，药膳吸收的热量．[c药膳＝4×103 J/(kg·℃)](3)电煮壶在加热挡正常工作600 s，壶中的水和药膳总共吸收了4.8×105J的热量．则电煮壶的加热效率是多少？8. (2019岳阳)一新款节能电炖锅如图甲，有关技术参数如表所示(设电炖锅不同挡位的电阻和加热效率均不变)．甲乙(1)(2)在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1 800 r/(kW·h)”的电能表转盘在121 s 内转了20圈，求此时的实际电压；(3)电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50 ℃时开始计时，绘制的水温随时间变化的图像如图乙所示．结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能．9. (2019威海)火锅是人们比较喜欢的一种饮食方式．如图为小明家使用的一款电火锅工作电路的原理图．它有高、中、低三个加热挡位，旋钮开关可以分别置于“0和1”、“1和2”、“2和3”或“3和4”接线柱．正常工作时，低温挡功率为高温挡功率的15，R 1为242 Ω，R 2为60.5 Ω.(忽略温度对电阻的影响)(1) 请指出开关置于什么接线柱时，火锅处于低温挡？(2)R 3的阻值是多少欧姆？电火锅处于低温挡正常工作时，在1分钟内产生的热量是多少焦耳？(3)小明关闭家中的其他用电器，只让电火锅独立工作，用高温挡加热汤液2分钟，电能表的表盘转了81转，请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3 000 r/(kW·h)]参考答案1. 加热 1∶6 【解析】当开关S 1、S 2闭合时，R 2接入电路，R 1短路，由电功率公式P ＝U 2R 可知，此时功率最大，饮水机处于加热状态；当S 1闭合，S 2断开时，R 1和R 2串联，电路中电阻最大，由P ＝U 2R可知，此时电功率最小，饮水机处于保温状态，保温状态时功率为P 保温＝U 2R 1＋R 2，加热功率为P 加热＝U 2R 2，保温功率与加热功率之比为P 保温P 加热＝U 2R 1＋R 2U 2R 2＝R 2R 1＋R 2＝20 Ω100 Ω＋20 Ω＝16.2. 363 400 【解析】由电路图可知，开关与触点1连通时，电路为R 1的简单电路，电热水器处于加热状态，由P ＝U 2R 可得，R 1＝U 2P 加热＝（220 V ）2400 W ＝121 Ω；开关与触点2连通时，R 1与R 2串联，电热水器处于保温状态，电路的总电阻R ＝U 2P 保温＝（220 V ）2100 W ＝484 Ω，因串联电路中总电阻等于各分电阻之和，所以R 2＝R －R 1＝484 Ω－121 Ω＝363 Ω；热水器10 min 消耗电能1.2×105 J ，由于电热水器先加热后保温，设加热时间为t 1，则保温时间为600 s －t 1，则有W ＝P 加热t 1＋P 保温(600 s －t 1)，即1.2×105 J ＝400 W×t 1＋100 W×(600 s －t 1)，解得加热时间t 1＝200 s ，保温时间t 保温＝600 s －200 s ＝400 s.3. 保温 60.5 1.104×106 【解析】由图可知，当开关S 断开时，电饭锅处于保温挡；因电路中总功率等于各用电器功率之和，且烧煮时的功率是保温时的11倍， 所以，两电热丝的功率之比：P 1P 2＝P 保温P 烧煮－P 保温＝P 保温11P 保温－P 保温＝110， 由P ＝UI ＝U 2R可得，两电热丝的阻值之比：R 1R 2＝U 2P 1U 2P 2＝P 2P 1＝101， 则R 2＝110R 1＝110×605 Ω＝60.5 Ω；P 保温＝U 2R 1＝（220 V ）2605 Ω＝80 W ，P 烧煮＝11P 保温＝880 W ，电饭锅烧煮20 min 的电能W 1＝P 烧煮t 1＝880 W×20×60 s ＝1.056×106 J ，W 2＝P 保温t 2＝80 W×10×60 s ＝4.8×104 J ，W 总＝1.056×106 J ＋4.8×104 J ＝1.104×106 J.4. 2 200 3.96×105 【解析】扇形开关接触b 、c 两点时，只有R 2接入电路中，此时为低温挡，P 低＝U 2R 2＝（220 V ）222 Ω＝2 200 W ；扇形开关接触c 、d 两点时，R 1、R 2并联，此时为高温挡，则P 高＝U 2R 1＋U 2R 2＝（220 V ）211 Ω＋（220 V ）222 Ω＝6 600 W ；1 min 产生的热量即消耗的电能为W ＝P 高t ＝6 600 W×60 s ＝3.96×105 J.5. 解：(1)冰上升的温度Δt ＝－6 ℃－(－16 ℃)＝10 ℃冰吸收的热量Q 吸＝c 冰m Δt ＝2.1×103 J/(kg·℃)×1 kg×10 ℃＝2.1×104 J(2)吹冷风时，电动机的功率P 冷＝W t ＝0.11 kW·h 1 h＝0.11 kW ＝110 W 通过电动机的电流I ＝P 冷U ＝110 W 220 V＝0.5 A (3)吹热风时，R 1的功率P 1＝U 2R 1＝（220 V ）2110 Ω＝440 W 电阻R 2的功率P 2＝P 总－P 冷－P 1＝1 100 W －110 W －440 W ＝550 WR 2的阻值R 2＝U 2P 2＝（220 V ）2550 W＝88 Ω 6. 解：(1)①保温②S 1闭合、S 2断开，电路为R 1与R 2的一个串联电路，由P ＝UI 得， I ＝P U ＝44 W 220 V＝0.2 A(2)水吸收的热量Q ＝c 水m Δt ＝c 水V ρ水Δt ＝4.2×103 J/(kg·℃)×10－3 m 3×1.0×103 kg/m 3×(90 ℃－20 ℃)＝2.94×105 J(3)电热饮水机正常工作将热水箱中的水从20 ℃加热到90 ℃消耗的电能W ＝Q η＝2.94×105 J 80%＝3.675×105 J 则加热所用时间t ＝W P ＝3.675×105 J 400 W＝918.75 s 7. 解：(1)当开关S 闭合，旋钮开关接2时，电路为R 2的简单电路，电煮壶处于加热状态，由P ＝U 2R 得：R 2＝U 2P 加热＝（220 V ）21 000 W ＝48.4 Ω 开关S 闭合，旋钮开关接1时，电阻R 1、R 2串联，电煮壶处于保温状态，R 总＝R 1＋R 2＝48.4 Ω＋48.4 Ω＝96.8 Ω由P ＝U 2R 得：P 保＝U 2R 总＝（220 V ）296.8 Ω＝500 W (2)药膳吸收的热量：Q 吸＝c 药膳m Δt ＝4×103 J/(kg·℃)×0.5 kg ×80 ℃＝1.6×105 J(3)在加热挡正常工作600 s ，消耗的电能W 电＝P 加热t ＝1 000 W ×600 s ＝6×105 J电煮壶的加热效率是η＝Q 吸′W 总×100%＝4.8×105 J 6×105 J×100%＝80% 8. 解：(1)高温挡正常工作电流：I ＝P U ＝600 W 220 V≈2.7 A (2)【方法一】电炖锅在中温挡时的电路中的电阻：R 中＝U 2P 中＝（220 V ）2400 W ＝121 Ω 电炖锅消耗的电能：W 中＝201 800×3.6×106 J ＝4×104 J U 实＝WR 中t ＝4×104 J ×121 Ω121 s＝200 V 【方法二】电炖锅消耗的电能：R rp ＝U 2P 中＝（220 V ）2400 W ＝121 Ω W 中＝201 800×3.6×106 J ＝4×104 J 电炖锅实际功率：P 实＝W t ＝4×104 J 121 s ＝4×104121W 电路实际电压：U 实＝P 实R ＝4×104121 W ×121 Ω＝200 V (3)【方法一】低温挡：P 1＝200 W t 1＝9 min ΔT 1＝58 ℃－50 ℃＝8 ℃高温挡：P 2＝600 W t 2＝6 min ΔT 2＝70 ℃－50 ℃＝20 ℃设水的质量为m ，比热容为c .低温挡时效率η1＝cm ΔT 1P 1t 1，高温挡时效率η2＝cm ΔT 2P 2t 2即η1η2＝P 2t 2ΔT 1P 1t 1ΔT 2＝600 W ×6 min ×8 ℃200 W ×9 min ×20 ℃＝45＜1 η1＜η2，高温挡更节能【方法二】低温挡时消耗电能W 1＝P 1t 1＝200 W ×9×60 s ＝1.08×105 J水温升高1 ℃消耗电能：W 1′＝1.08×105 J 8＝1.35×104 J 高温挡时消耗电能：W 2＝P 2t 2＝600 W ×6×60 s ＝2.16 ×105 J水温升高1 ℃消耗电能：W 2′＝2.16×105 J 20＝1.08×104 J W 1′＞W 2′，高温挡更节能9. 解：(1)当旋钮开关置于1和2接线柱时，电阻R 2、R 3串联，电路中电阻最大，由P ＝U 2R可知，电功率最小，火锅处于低温挡 (2)当旋钮开关置于3和4接线柱时，电阻R 1和R 2并联，此时电路电阻最小，根据公式P ＝ U 2R 可知，此时电路功率最大，处于高温挡．则R 1和R 2的功率分别为P 1＝U 2R 1＝（220 V ）2242 Ω＝200 W ；P 2＝ U 2R 2＝（220 V ）260.5 Ω＝800 W ；此时高温挡的功率为P 高温＝ P 1＋ P 2＝200 W ＋800 W ＝1 000 W所以P 低温＝ 15 P 高温＝15×1 000 W ＝200 W ，所以低温挡时电路中的总电阻为R ＝U 2P 低温＝（220 V ）2200 W＝242 Ω，所以R 3＝R －R 2＝242 Ω－60.5 Ω＝181.5 Ω， 电火锅处于低温挡1 min 产生的热量Q 低温＝W 低温＝P 低温t ＝200 W ×60 s ＝12 000 J(3)高温挡加热2 min 电火锅实际消耗的电能为W高温＝n N ＝81 r 3 000 r/（kW·h ）＝0.027 kW·h ，t ＝2 min ＝130 h 此时火锅处于高温挡的实际功率为P 实＝W t ＝0.027 kW·h 130 h ＝0.81 kW ＝810 W 因P 实＜1 000 W ，故此时电火锅不是正常工作。
人教版九年级物理电学综合测试题
人教版九年级物理电学综合测试题1.选择题(每题3分,共30分)1.下列说法正确的是（）A。
马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的。
B。
教室照明用的日光灯总是并联连接的。
C。
在金属导体中，自由电子移动方向与电流方向相同。
D。
甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷。
2.XXX“测量小灯泡的电功率”，根据XXX所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A。
小灯泡发生短路。
B。
小灯泡发生了断路。
C。
滑动变阻器发生了短路。
D。
滑动变阻器的滑片接触不良。
3.把长短相同、粗细不同的两根镍镉合金线串联接入电路，电路如图所示，则电路中（）A。
细导体的电阻小于粗导体的电阻。
B。
通过细导体的电流小于通过粗导体的电流。
C。
通过细导体的电流大于通过粗导体的电流。
D。
细导体两端电压大于粗导体两端电压。
4.将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A。
L1的电阻可能比L2的小。
B。
L1的额定功率可能比L2的大。
C。
若将两灯并联接入电路中，L1更亮。
D。
两灯正常工作时L1要暗一些。
5.如图4-3-16所示的电路，电源两端的电压一定，开关S1闭合，如果要使电压表的示数减小，电流表的示数增大，则下列操作中可行的是()A。
滑动变阻器的滑片P向上移。
B。
滑动变阻器的滑片P向下移。
C。
开关S2闭合，滑动变阻器的滑片P向下移。
D。
开关S2闭合，开关S1断开。
6.下列说法中正确的是()A。
电流做功的过程实际就是电能转化为其他形式能的过程。
B。
电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能。
C。
电流所做的功跟电压和电流成正比。
D。
手电筒工作时，电池的化学能直接转化为光能。
7.如图是XXX厨房安装的抽油烟机和照明灯的连接电路图。
下列说法正确的是（）A。
抽油烟机和照明灯只能同时工作。

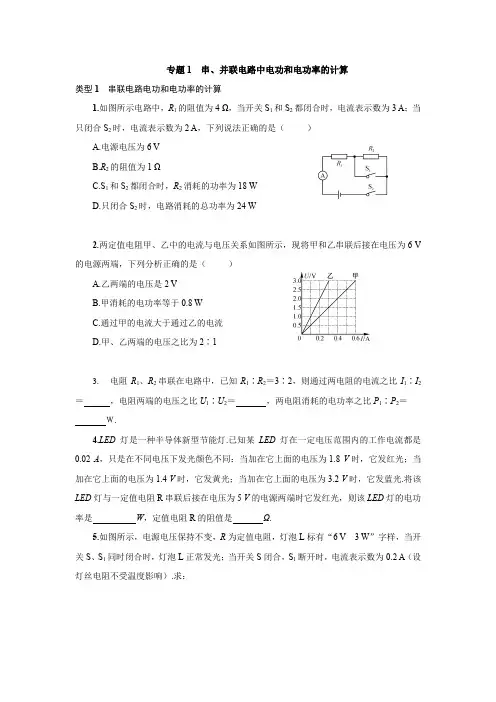

人教版物理九年级全一册：第十八章 电功率 专题练习(附答案)
专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。
人教版 九年级物理 第18章 电功率 综合训练(含答案)-试卷
人教版九年级物理第18章电功率综合训练（含答案）一、选择题1. 下列用电器工作时，能量转化的主要形式与电饭锅相同的是()A. 电烤箱B. 空调C. 电风扇D. 洗衣机2. 小萌在更换灯泡时发现灯泡上标有“220 V40 W”的字样．下列说法中正确的是()A. 该灯泡只能在220 V电压下工作B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W3. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大4. 图甲中的A、B分别为小灯泡和定值电阻的I－U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是()A. 小灯泡电阻随温度的增大而减小B. 灯泡的实际电功率为0.6 WC. 电阻的阻值为0.05 ΩD. 电阻的电功率为0.8 W5. 图是检测酒精浓度的测试仪的原理图，图中电源电压恒为8 V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
当酒精浓度为0时，R2=60 Ω，此时电压表示数为2 V。
以下说法错误的是()A.若酒精气体浓度变大，电压表和电流表示数都变大B.定值电阻R1的阻值为20 ΩC.酒精浓度为0时，电路消耗的总功率为0.6 WD.若电流表示数达到0.2 A时，表示酒驾，此时R2消耗的电功率为0.8 W6. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W7. 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是()A. 灯泡L变亮B. 电压表示数变大C. 电流表示数变小D. 电路消耗的总功率变大8. 如图所示，电源电压6 V保持不变，定值电阻R1标有“10 Ω0.5 A”字样，滑动变阻器R2标有“20 Ω 1 A”字样，电流表量程为0~0.6 A，电压表量程为0~3 V。
人教版九年级物理全一册 电功率同步练习(含解析)
人教版九年级全一册 18.2 电功率同步练习一、单选题1．下列几种常见的家用电器中,额定功率最接近1000W的是（）A．电饭锅B．笔记本电脑C．电风扇D．电视机2．某灯泡直接连在电压不变的电源两端,灯泡的电功率为16瓦,现通过长导线将该灯泡连接到原来的电源上,灯泡的电功率为9瓦,若灯泡的电阻不变,则长导线消耗的电功率为（）A．7瓦B．5瓦C．3瓦D．1瓦3．如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时（）A．电流表示数变大,灯L变亮B．电压表示数变大,灯L的实际功率变小C．电流表示数变小,灯L仍然正常发光D．电压表示数不变,电路的总功率变大4．如图甲所示的电路中,R为定值电阻,R2为滑动变阻器,电源电压不变。
闭合开关S后,滑片P从a端移动到b端,电流表示数I与电压表示数U的变化关系如图乙所示,则下列判断错误的是（ ）A ．电源的电压为6VB ．图乙中C 点表示滑片位于中点时的状态C ．R 2消耗的电功率先变大后变小D ．电路的最大总功率为3.6W5．灯泡1L 和2L 上分别标有“6V 6W”和“6V 9W”字样,把他们先后接在图中电路ab 的两端（电源电压不变）、1L 消耗的功率刚好为6W,则2L 消耗的功率为：（不考虑灯丝电阻变化）（ ）A ．可能等于9WB ．一定小于9WC ．一定大于9WD ．条件不足,不能确定6．将“220V 60W”的灯泡L 1和“220V 40W”的灯泡L 2,串联在220V 的电源上,组成闭合电路（设灯丝电阻不变）,则下列说法正确的是（ ）A ．灯泡L 1和L 2一样亮B ．灯泡L 1比灯泡L 2亮C ．两灯泡的总功率小于40WD ．两灯泡的实际功率都变为其额定功率的一半7．两灯泡L1、L2（R1＝3R2）。
若将其串联在某电源上,两灯的总功率为P串,若将其并联在同一电源上,两灯的总功率为P并,则P串：P并为（）A．3:16B．3:4C．4:3D．1:38．如图所示的电路,电源电压恒定,闭合开关S,电流表A1、A2的示数之比是1：5．则定值电阻R1：R2的值、以及R1、R2功率P1：P2的值分别是A．4：11：4B．1：44：1C．1：55：1D．5：11：5 9．如图所示,图甲是某款即热式电热水龙头,图乙是它的电路原理图,R1和R2是阻值分别为22Ω和44Ω的电热丝。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。
人教版九年级物理全一册第十八章电功率专题训练多挡位电热器综合计算
第十八章专题训练多挡位电热器综合计算1．图（a）（b）所示是家用电热煮茶壶的铭牌及电路原理图。
通过开关S 的闭合或断开实现“加热”和“保温”两种状态的转换，电阻R1和R2为保护电阻或加热电阻。
①该电热煮茶壶在“加热”状态下正常工作，将1kg的水温度从20℃升高到40℃，求水吸收的热量Q吸。
[c水=4.2×103J/（kg·℃）］②由铭牌可知，电热煮茶壶“加热”状态下正常工作时的额定功率为880 W，求“加热”状态时电路中的电流I。
③小汇和小佳讨论保护电阻是电阻R1还是电阻R2时，有了两种不同的观点，小汇认为保护电阻为电阻R1，小佳认为保护电阻为电阻R2，请指出哪位同学观点是正确的并求出保护电阻的阻值。
2．如图是两挡电炖锅及其简化电路图，铭牌上标有“220V 1000W”字样，一次性可装入2kg的食材，若食材的比热容为4×103J/(kg•℃)。
打开电炖锅，10min可将2kg食材从40℃加热到100℃。
那么计算：（1）2kg食材从40℃加热到100℃，吸收多少热量？（2）电炖锅加热食材的效率为多少？（3）若R2的电阻为60.5Ω，则电炖锅的低挡功率有多大？3．如表所示为某电烤箱的铭牌，图中虚线内是电烤箱内部的简化电路图，R1和R2均为电热丝，电烤箱开关接1时是低温挡，接2时是高温挡。
求：××牌电烤箱额定电压220V高温挡1100W额定功率低温挡440W（1（2）在低温挡正常工作10min，电路消耗的电能多少J?（3）若仅将低温挡功率减小到220W，请计算说明此时电路中电热丝R1和R2的阻值。
4．如图所示为某款电热水龙头电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。
触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。
（1）求出温水时电路中的电流；（2）求出热水时2分钟内消耗的电能；（3）若水龙头只能出冷水和温水，电路可能存在的故障。
