物理串并联电路图练习难题+培优
5、如图所示电路中，电流表A1、A2、A3
的示数分别为I1、I2、I3，它们的大小关系是
( ) A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1>I3>I2
2．根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。
（导线不能有交叉）
6．在如图4所示的电路中，要使灯泡L1、L2串联在电路中，只能闭合开关；若要使L1、L2并联在电路中，只能闭合开关。
8．如图5所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表； B．甲是电压表，乙是电流表；
C．甲、乙都是电流表； D．甲、乙都是电压表。
10．在如图7所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一盏灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是：（） A．灯L1短路； B．灯L2短路； C．灯L1断开； D．灯L2断开11．如图8所示，电源电压为6V，电压表示数为，则（）
A．L1两端的电压为； B．L2两端的电压为；
C．电源、L1的电压之和为； D．L2两端的电压为。
13．请在图10 所示的甲、乙两图的圆圈内，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）
14．如图所示，当开关K1、K2都闭合时（）
A.三个灯都亮 B．三个灯都不亮和C灯亮，B灯不亮和C灯亮，A灯不亮
15.如图90所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
16.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数为 V，则灯L1两端的电压为________ V，灯L2两端电压为________ V。
图6-2-3
17.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10 V和4 V，则 L1与L2两端的电压分别是（） V 4 V V 6 V V 10 V V 10 V
18.在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。
若电源电压为10 V，则灯L1两端电压为（） V V V V
19.如图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）
A.电流表、电流表、电压表
B.电压表、电流表、电压表
C.电压表、电流表、电流表
D.电流表、电压表、电流表
13.图6-2-11所示的电路中，S闭合时，下列说法中正确的是（）和L2并联，电压表测灯L1两端的电压和L2并联，电压表测灯L2两端的电压
和L2串联，电压表测灯L1两端的电压和L2串联，电压表测灯L2两端的电压
14.如图6-2-12所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（）
=U1+U3，I1=I2 =U1=U3，I1=I2
+U2=U3，I1＜I2 =U1+U3,I1＞I2
15.如图6-2-13所示，L1、L2及A、B两点间的电压分别为U1、U2和UAB，它们之间的关系为_________。
若已知UAB=6 V，U1= V，则U2=_________。
16.如图6-2-14所示，当S1闭合、S2断开时，电压表示数为 V；当S1断开、S2闭合时，电压表示数为6 V。
灯L1两端的电压为_________V，灯L2两端的电压为_________ V，电源电压为_________ V。
55．在图25所示的电路中，电源电压为伏．当开关S闭合时，只有一只灯泡亮，且电压表的示数为伏，产生这一现象的原因可能是[ ]
图25 图27
A．L1断路． B．L1短路． C．L2断路． D．L2短路．57．图27所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光。
一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是[ ] A．灯L1短路 B．灯L2短路 C．灯L1断开 D．灯L2断开
1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过
程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后
A、电流表、电压表均损坏；
B、电流表损坏，电压表示数为零；（）
C、电流表有示数，电压表示数为零；
D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）
A、电流表的连接是正确的；
B、电压表的连接是正确的；
C、两表的连接都是错误的；
D、电流表将会被烧坏。
图6-2-4
图6-2-6图6-2-5
图6-2-12图6-2-13
图6-2-14
图6-2-11
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现
A、电流表被烧坏；
B、电压表被烧坏；（）
C、两只灯会被烧坏；
D、两只灯都能发光。
8. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。
⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；
⑵图⑴中a表为________，b表的示数为_______。
⑶图⑵中的a表的示数为_______，b表的示数为_______，c表的示数为________。
9．在下图所示的电路中，当开关闭合时，电压表V1的示数是，V2的示数是4V，那么L2两端电压是______V。
9题。
第三节 连接串联电路和并联电路培优练习题及答案解析
课时提升作业(十二)连接串联电路和并联电路(30分钟40分)一、选择题(本大题共4小题。
每题6分。
共24分)1.(·柳州中考)如图所示的甲、乙两个实物电路中。
两个小灯泡的接法( )A.甲是串联B.乙是串联C.甲、乙都是串联D.甲、乙都是并联【解析】选A。
本题考查识别电路的串、并联。
图甲利用电流流向法分析可知。
电流依次流经两只灯泡。
再通过开关。
回到电源的负极。
只有一条路径。
故属于串联电路。
图乙中两只灯泡是并列连接的。
电流有两条路径。
开关连接在干路中。
故属于并联电路。
2.如图所示电路中。
开关能够同时控制两盏灯。
且两灯发光情况互不影响的电路是( )【解析】选D。
本题考查识别电路的串、并联。
开关能够同时控制两盏灯。
电路既可以串联又可以并联。
但并联时开关必须在干路上。
两灯发光情况互不影响。
两灯应该是并联的。
综上可知。
符合要求的电路应该是并联电路。
并且开关在干路上。
故选D。
3.(多选)(·上饶四中期中)如图所示的电路。
下列说法正确的是( )A.断开开关S1、S2。
闭合开关S3。
L1、L2串联B.断开开关S1、S3。
闭合开关S2。
L1、L2串联C.断开开关S1。
闭合开关S2、S3。
L1、L2并联D.断开开关S2。
闭合开关S1、S3。
L1、L2并联【解析】选B、D。
本题考查串、并联电路的识别。
断开开关S1、S2。
闭合开关S3。
电路中只有L2发光。
断开开关S1、S3。
闭合开关S2。
L1、L2串联。
断开开关S1。
闭合开关S2、S3。
L1短路。
L2发光。
断开开关S2。
闭合开关S1、S3。
L1、L2并联。
4.(·聊城实验月考)某机要室大门是由电动机控制的。
钥匙(电路开关)分别由两名工作人员保管。
单把钥匙无法打开。
图中符合要求的电路图是( )【解析】选A。
本题考查电路串、并联在生活中的实际应用。
由题意可知。
单把钥匙无法打开机要室大门。
电动机不能工作。
说明电路仍处于断开状态。
当两把钥匙同时打开时。
初三物理串联和并联阶段训练作图题专练完整版
初三物理串联和并联阶段训练作图题专练Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-串联和并联作图题1．根据图5（甲）的电路图，将乙图的实物元件连接起来。
2．根据图6（甲）所示的电路图，将图（乙）中的电路元件连接起来。
3.按图a所示的电路图，用笔画线代替导线把图b中的干电池、开关、电铃和两个灯泡连接成电路(导线不要交叉)．4．按照上图中所示电路图，连接实物图。
5．根据图8的实物图画出它的电路图。
6.如图6所示，按电路图用笔画线作导线，将元件连接起来．图67.根据下图所示的电路元件连接图，在空白处画出相应的电路图．8.如图11，把L1、L2组成并联电路，要求开关同时控制两盏灯(电路元件位置不能移动)。
图119.按照图7的电路图，把右边的实物图连接起来。
10.根据图6的实物连接情况画出相应的电路图来。
串联、并联练习图4图51.在图4中，只闭合开关S1时，电流通过灯，它们是联．当S1、S2闭合时，电流通过灯。
当S1、S3闭合时，电流通过灯。
当S1、S2、S3都闭合时，电流通过灯，它们是联．2.如图5所示，按电路图用笔画线作导线，将元件连接起来．3.根据图6所示的电路元件连接图，在空白处画出相应的电路图．图6图74.用笔画线作导线，将图7中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：①开关Sl、S2都断开，红、绿灯都不亮；②只闭合开关S，，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关Sl、S2都闭合，红灯不亮，绿灯亮5.在如图8所示的电路中，要使灯L1、L2串联，应闭合开关，断开开关。
若闭合开关S1、S2，断开开关S3，则灯亮；灯不亮。
在此电路图中，同时闭合开关是不允许的。
图8图9图106．如图9所示，要使L1、L2串联，则开关S1、S2、S3的断闭情况是()A．S1、S2、S3均闭合B．S2、S3断开，S1闭合C．S1、S2、S3均断开D．S1、S3断开，S2闭合7．如图10所示，要使灯L1和L4串联，则关于1、2、3、4四个接线的柱的连接，正确的是()A．只需连接1和2B．只需连接2和3 C．只需连接3和4D．只需连接1和38.如图11，把L1、L2组成并联电路，要求开关同时控制两盏灯(电路元件位置不能移动)。
沪科版九年级物理同步培优训练第十四章了解电路 串、并联电路中的电流关系
电路。闭合开关后，测出甲、乙、丙三处的电流，则
这三处电流的大小关系是( D )
A．甲处最大
B．乙处最大
C．丙处最大
D．三处电流一样大
返回
2．如图所示，当开关闭合后电流表A1的示数为300 mA， 通过灯L1的电流为____0_.3____A，电流表A2的示数为 ____0_.3____A。
返回
3．[2021·济宁]将两个不同的小灯泡串联在电路中，发现 一个较亮，另一个较暗，则通过较亮灯泡的电流_等__于__ (填“大于”“等于”或“小于”)通过较暗灯泡的电流，判断 依据是___串__联__电__路__中__电__流__处__处__相__等____。
沪科 九年级全一册
第十四章 了解电路
第四节 科学探究：串联和 并联电路的电流
第2课时 串、并联电路中的电流关系
习题链接
核心必知
提示：点击 进入习题
1 相等 2 各支路中电流的总和
1D 2 0.3；0.3 3 等于；串联电路中电流
处处相等
4 见习题 5B 6D
答案显示
习题链接
7D 8B 9C 10 C 11 D
【答案】C
返回
13. [原创题] 如图所示，闭合开关，电流表A1、A2和A3的 示数分别为1.2 A、0.8 A和0.3 A，那么通过L1的电流为 ___0_._4___A，通过L2的电流为___0_._5___A。
返回
14．如图所示，两灯泡L1、L2在 盒内的连接方式未知，开关
闭合后两灯均发光，电流表
【点拨】电流表的接线等效为下图：
由题中图可知电流表的量程选择的是0～3 A，分度值是0.1 A，所以图中电流表的读数为I＝1.5 A，a导线中的电流即 电流表的读数，Ia＝I＝1.5 A，故A不符合题意；
人教版九年级第十六章第2节串并联电路电压规律培优专题(含解析)
人教版九年级第十六章第2节串并联电路电压规律培优专题（含解析）一、单选题1．下列都是小丽探究关于串、并联电路电流电压规律的一些说法，正确的是A．串联电路中灯泡较亮的电流更大B．并联电路的总电压等于各支路两端电压之和C．两个灯泡通过的电流相等，它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流2．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V3．如图甲所示是小灯泡L1和L2的电流随电压变化的图象．将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际电压为2V，下面的说法中正确的是A．电流表的示数为0.5A B．灯泡L1比L2亮C．电源电压为 3.5V D．电压为1V时，灯泡L1的功率为0.25W4．装饰用的小彩灯每个两端电压不允许超过10V，问至少要串联多少只灯，才能用家庭电路做供电电源。
（）A．20只 B．21只 C．22只 D．23只5．如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数A．一定为0.4伏 B．一定为2伏 C．可能为9.2伏 D．可能为 6.8伏6．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2 D．乙电路中，I＞I1=I27．如图所示，电源两端电压不变。
闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V l的示数为4V，电压表V2的示数为10V。
当滑动变阻器的滑片P位于B点时，电压表V l的示数为8V，电压表V2的示数为llV。
则电源电压是A．14V. B．19V C．12V D．13V8．在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同C．乙图中，灯L3和灯L4两端的电压一定相等D．乙图中，通过灯L3和灯L4的电流一定相同9．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=1.5V，U ba=1.5V，U ac=3V。
中考物理专题6串、并联电路中电流的规律压轴培优专题训练(原卷版)

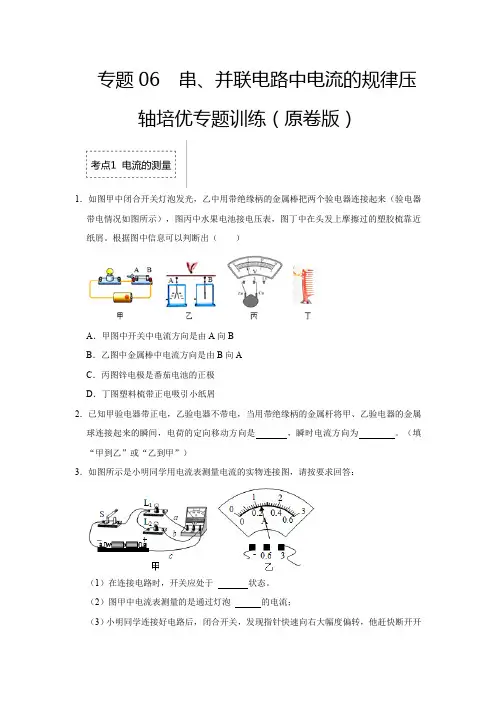

专题06 串、并联电路中电流的规律压轴培优专题训练（原卷版）1．如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示），图丙中水果电池接电压表，图丁中在头发上摩擦过的塑胶梳靠近纸屑。
根据图中信息可以判断出（）A．甲图中开关中电流方向是由A向BB．乙图中金属棒中电流方向是由B向AC．丙图锌电极是番茄电池的正极D．丁图塑料梳带正电吸引小纸屑2．已知甲验电器带正电，乙验电器不带电，当用带绝缘柄的金属杆将甲、乙验电器的金属球连接起来的瞬间，电荷的定向移动方向是，瞬时电流方向为。
（填“甲到乙”或“乙到甲”）3．如图所示是小明同学用电流表测量电流的实物连接图，请按要求回答：（1）在连接电路时，开关应处于状态。
（2）图甲中电流表测量的是通过灯泡的电流；（3）小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是。
（4）小明同学纠正错误后，电流表的示数如图乙所示，则电流表测出的电流是A。
（5）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线（选填“a“、“b”、“c”）的右端接在电流表的（选填“3”、“0.6”、“﹣”）接线柱上。
（6）闭合开关后，小明发现两灯都亮，由于连线较乱，一时无法确定电路是串联还是并联，请你帮他想出一种简单可行的判断方法。
4．在一些工厂进入生产车间前需要除去身上的静电，方法是用手抚摸一个连入大地的金属柱，这样就可以消除身体所带的静电。
（1）若人体带正电荷，那么金属柱带正电荷还是负电荷？金属柱是失去电子还是得到电子？（2）从导电性能上来看，人体、金属柱、大地属于哪类材料？（3）若人体带正电荷，用手抚摸金属柱瞬间的电流方向是向上还是向下？5．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知：铜片是盐水电池的极，电池的电压为。
第四节科学探究 串联和并联电路的电流培优练习题及答案解

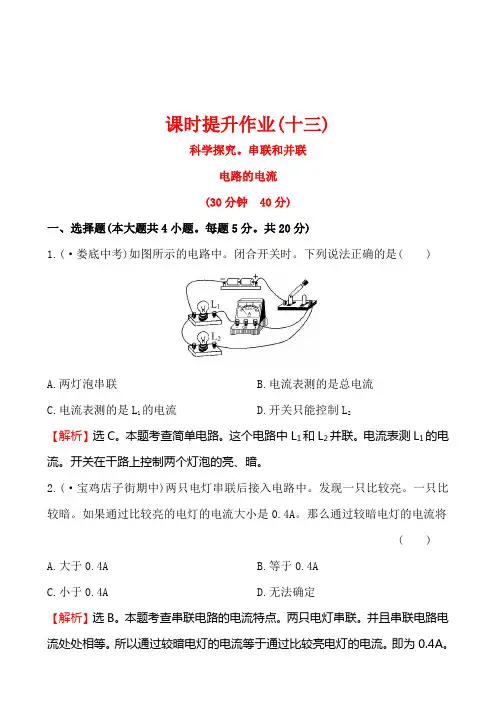

课时提升作业(十三)科学探究。
串联和并联电路的电流(30分钟40分)一、选择题(本大题共4小题。
每题5分。
共20分)1.(·娄底中考)如图所示的电路中。
闭合开关时。
下列说法正确的是( )A.两灯泡串联B.电流表测的是总电流C.电流表测的是L1的电流D.开关只能控制L2【解析】选C。
本题考查简单电路。
这个电路中L1和L2并联。
电流表测L1的电流。
开关在干路上控制两个灯泡的亮、暗。
2.(·宝鸡店子街期中)两只电灯串联后接入电路中。
发现一只比较亮。
一只比较暗。
如果通过比较亮的电灯的电流大小是0.4A。
那么通过较暗电灯的电流将( ) A.大于0.4A B.等于0.4AC.小于0.4AD.无法确定【解析】选B。
本题考查串联电路的电流特点。
两只电灯串联。
并且串联电路电流处处相等。
所以通过较暗电灯的电流等于通过比较亮电灯的电流。
即为0.4A。
故选B。
3.(·宁化实验质检)如图所示。
当开关S闭合时。
关于三个电流表A1、A2和A3的读数。
下列说法正确的是( )A.电流表A1的读数等于通过灯泡L1中的电流B.电流表A2的读数等于通过灯泡L2和L3的电流之和C.电流表A1的读数一定等于A2和A3的读数之和D.三个电流表的读数相等【解题指南】解答本题应抓住以下两个关键点。
(1)要看清电路的结构。
(2)明确并联电路的电流规律。
【解析】选B。
本题考查串、并联电路的电流规律。
电流表A1测干路电流。
读数等于通过灯泡L1、L2和L3的电流之和。
电流表A2测通过L2和L3的电流。
故B正确。
A、C错误。
A3测通过L3的电流。
A2测通过L2和L3的电流。
A1测干路电流。
因此I1>I2>I3。
故D错误。
【变式训练】(·成都阶段考)如图所示。
三个灯泡规格不同。
开关闭合后。
三表A1、A2、A3的示数分别为I1、I2、I3。
则( )A.I1>I2>I3B.I1<I2<I3C.I1=I2=I3D.I3=I1+I2【解析】选B。
初中物理-串联电路和并联电路专项培优含答案
串联电路和并联电路培优【同步达纲练习】一、选择题1.用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A.只能串联B.只能并联C.串联或并联都可以D.串联或并联都不可能2.下面电路图两个灯泡组成并联的是（）3.有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的灯，下面电路图中能满中要求的是（）D4.如F图，下列说法中正确的是（）A.闭合S、S2、Sa断开&则L与L并联B.闭合S、Si、4,断开Ss则L、L并联C.闭合S、S1,S3,断开4则L、L并联D.闭合S、S2,断开$、S3,则3、并联5.如上右图，下列说法中正确的是（）A.Si闭合，《断开时灯都不会亮B.Si断开，《闭合时电源被短路C.S.,&都闭合时灯都不会亮D.S）,&都闭合时灯都会亮6.如下图所示电路、电灯、电铃、电动机都并联的是（）二、填空题1.试判断下列各种情况中小灯泡L和L2的连接情况：（1）流过L的电流全部流经Lz5（2）拿掉灯L,灯Lz仍发光（2）开关同时控制L、L2；（4）开关S断开时，灯L发光，L不亮2.如下左图，当开关闭合时会发生现象，若要两灯串联，应去掉导线:若要两灯并联，应将导线改接到.3.如下右图所示，当s、S都闭合时L、L2,L3是联；当$、&都断开时L、L、Ls是联，当与闭合，&断开时，L、L、L3是.三、作图题1.把F左图中的各元件连成一个并联电路，用开关Si控制L”开关Sz同时控制两盏灯，请用笔画线代替导线连接电路.2.将下中图中元件连接成电路图：要求L、L并联，开关S仅控制L（不能移动元件的位置）3.将F右图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.电灯、电铃要并联，元件位置不能移动.【素质优化训练】1.在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C,盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.2.如右图所示，图中5个用电器的连接方式是.【生活实际运用】如图所示是一串规格相同的彩灯，电路中a、b、c.三处导线未接通问：（D这些彩灯是怎样连接的？（2）当把电源接通时哪几盏灯亮？（3）欲使9盏电灯都亮，应怎么办？4.实验室中常用的电压表有两个量程：3伏，每小格表示的电压值是0.1伏；015伏，每小格表示的电压值是0.5伏。
九年级物理——欧姆定律在串并联电路中的 应用培优习题归纳(含答案)
一．选择题（共16小题）1．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有一只电表的示数变大。
下列判断正确的是（）A．L1短路，电压表示数变小B．L1开路，电流表示数变大C．L2短路，电压表示数变大D．L2开路，电压表示数变大【分析】先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量灯泡L2两端的电压，然后根据选项逐一分析，并选出符合要求的选项。
【解答】解：由图知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；A、若L1短路，变为灯泡L2的基本电路，此时电压表测量电源电压，即电压表示数变大，故A错误；B、若L1开路，则整个电路断路，电路中的电流为零，两表示数均为零，故B错误；C、若L2短路，变为灯泡L1的基本电路，电压表被短路，因此电压表示数为0，电流表示数变大，故C错误；D、若L2开路，则电路中的电流为零，此时电压表与L1串联，电压表测电源电压，因此电压表示数增大，故D正确。
故选：D。
【点评】识别电路是正确分析的前提，该题考查了电路故障的一种常见情况，关于这种题型一定要理解掌握。
2．如图所示电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，一个电表的示数变大，另一个电表的示数变小（电表示数在选用量程范围内），则下列判断中错误的是（）A．电阻R可能断路B．电阻R可能短路C．灯泡L的亮度可能不变D．电压表的示数可能变小【分析】由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；由电路中两表示数的变化可知故障的可能性，再进行讨论可得结果。
【解答】解：由图可知电阻R与灯泡L串联，电压表测量R两端的电压，电流表测电路中的电流；由题知，闭合开关S，电路正常工作，过了一会儿，一个电表的示数变大，另一个电表的示数变小；A、若电阻R断路，没有电流通过电流表，则电流表示数为0，灯泡不会发光；此时电压表串联在电路中测量电源电压，即电流表示数变小，电压表示数变大，符合题意，故A 正确；B、若电阻R短路，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；此时电压表也被短路，其示数减小为0，符合题意，故B正确；C、由前面解答可知，灯泡的亮度会改变，故C错误；D、由前面解答可知，电压表示数可能变大，也可能变小，故D正确。
初中物理初中物理电流和电路的专项培优练习题(含答案
初中物理初中物理电流和电路的专项培优练习题(含答案一、电流和电路压轴实验培优题1．如图是小明探究串联电路特点的实验电路图：(1)小明最好选择两个小灯泡的规格是_______的。
（填“相同”或“不相同”）。
(2)小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。
他在实验操作中不当之处是：____________。
实验时L1没亮的原因可能是（____）A．通过灯泡L1的电流比L2中的电流小B．该灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．该灯泡靠近电源负极2．小红同学在探究“串联并联电路中的电流的规律”时做了如下实验：（1）按如图甲所示的电路连接好后,换用不同规格灯泡，把电流表先后接在电路中的abc 处,得到了如下的记录数据:比较测得的数据可得出的结论是：_______________________。
（2）她在测并联电路的电流时,如图乙所示,在测a、b两处的电流时，电流表示数都如图所示，则a处的电流值为______ A， b处的电流值为______A，在c处的电流值为________A。
3．某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)电流表的读数是__________．(2)该同学发现电流表指针偏转较小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些．”请你指出造成他判断错误的原因：________(3)连接电路后，两灯泡都亮，由于连接较乱，一时无法确定电路是串联还是并联，以下两种简单的判断方法是否可行？请你在表中空格填写“可行”或“不可行”_________．4．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_________。
（2）他先将电流表接入A点处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是____________________。
物理串并联电路图练习难题+培优
5、如图所示电路中，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是( ) A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1>I3>I2!2．根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。
