板钢筋翻样教程
钢筋翻样方法及实例
精品文档交流 钢筋翻样方法及实例
钢筋下料长度计算
钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：
直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度
弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度
箍筋下料长度＝箍筋周长＋箍筋调整值
上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值
钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法
钢筋弯曲调整值 表9-23
钢筋弯曲角度 30° 45° 60° 90° 135°
钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d
注：d为钢筋直径。
2．弯钩增加长度
钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图
（a）半圆弯钩；（b）直弯钩；（c）斜弯钩
光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯） 表9-24
最快钢筋翻样方法
最快钢筋翻样方法
要讨论最快的钢筋翻样方法，首先需要了解什么是钢筋翻样以及其重要性。钢筋翻样是指在建筑施工中将钢筋柱、梁、板等钢筋材料按照工程图纸上的设计要求进行正确的安装和布置的过程。正确的钢筋翻样是保证建筑结构强度和安全性的重要环节。因此，最快的钢筋翻样方法应该从以下三个方面考虑：规划与准备、施工操作和质量控制。
首先，规划与准备是保证最快钢筋翻样的关键。在开始施工前，需要仔细分析建筑结构设计图纸，根据设计要求翻查钢筋材料的规格、数量和布置位置。同时，合理规划和安排施工队伍，在时间和空间上做出具体安排，确保施工过程不受其他因素的干扰。另外，根据施工现场的实际情况选择合适的施工设备和工具，并进行充分的准备和调试，确保施工过程的连续性和顺利进行。
其次，施工操作是影响钢筋翻样速度的重要因素。在进行钢筋翻样时，施工人员应遵循统一的操作规范和安全操作要求，确保工作的安全性和高效性。其中，合理的工艺流程和操作步骤是提高工作效率的关键。例如，在钢筋翻样时，可以采用分段翻捆的方法，将钢筋材料按照不同的长度进行分段，然后通过专业设备将每段钢筋快速翻捆，并按照设计要求进行布置。这种方法可以减少施工人员的繁琐操作，提高施工效率。
另外，合理运用技术手段也能提高钢筋翻样速度。当前，随着科技的发展，一些新技术和新设备已经被应用到建筑施工中。例如，采用机械化的钢筋翻样机器人可以实现自动化操作，大大提高了钢筋翻样的速度和精度。而且，使用激光测量仪等高精度测量设备可以帮助施工人员快速准确地确定钢筋的位置和布置。在使用这些技术手段时，施工人员需要接受相关的培训和指导，确保其正确使用和操作，提高施工效率和质量。
最后，质量控制是保证钢筋翻样速度和施工质量的重要环节。在施工过程中，施工质量的监控和控制对于保证工程的安全性和可靠性至关重要。因此，在钢筋翻样过程中，应加强现场监督和管理，及时发现和解决施工过程中的问题和隐患。同时，要对施工人员进行技术培训，提高他们的技术水平和工作责任感，确保施工质量符合设计要求和规范。
钢筋翻样方法及实例讲解
钢筋翻样方法及实例
钢筋下料长度计算
钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：
直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度
弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度
箍筋下料长度＝箍筋周长＋箍筋调整值
上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值
钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法
钢筋弯曲调整值 表9-23
钢筋弯曲角度 30° 45° 60° 90° 135°
钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d
注：d为钢筋直径。
2．弯钩增加长度
钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图
（a）半圆弯钩；（b）直弯钩；（c）斜弯钩
光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯） 表9-24
钢筋翻样方法与技巧
- 1 - 钢筋翻样方法与技巧
钢筋翻样是钢筋混凝土结构中对钢筋进行检验的重要环节，钢筋翻样的正确操作方法和技巧对检验结果的正确性和准确性有着决定性的影响。以下是钢筋翻样的方法和技巧：
1. 选择适当的样品位置。应该选择距离构件边缘一定距离的位置进行翻样，避免影响强度和耐久性。
2. 清洁样品位置。清洁样品位置以确保准确检测钢筋。
3. 使用适当的工具。使用钢筋钳或其他适当的工具，避免对钢筋造成损伤。
4. 适当的力量和角度。在翻转钢筋时，应该使用适当的力量和角度，避免对钢筋造成损伤。
5. 保持稳定。在翻转钢筋时，要保持稳定，以避免钢筋滑动或运动。
6. 审核检测结果。在翻样后，要仔细审核检测结果，确保数据的准确性和可靠性。
总之，正确的钢筋翻样方法和技巧对于建筑结构的安全和可靠性至关重要，操作人员应该掌握正确的方法，避免出现误差和损伤。

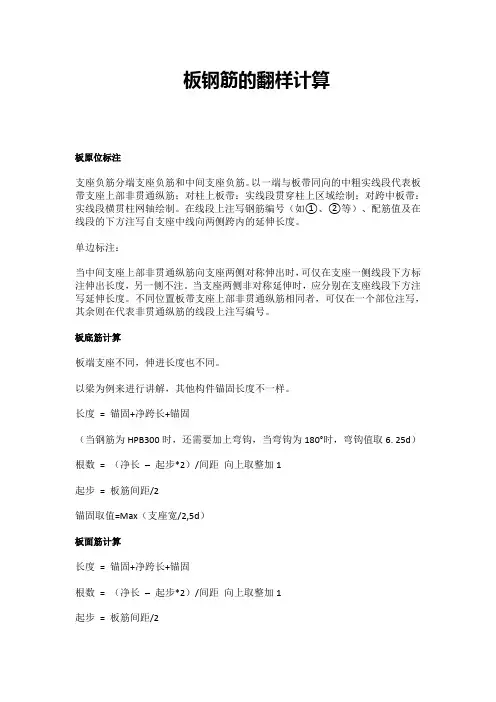

板钢筋的翻样计算
板钢筋的翻样计算
板原位标注
支座负筋分端支座负筋和中间支座负筋。以一端与板带同向的中粗实线段代表板带支座上部非贯通纵筋；对柱上板带：实线段贯穿柱上区域绘制；对跨中板带：实线段横贯柱网轴绘制。在线段上注写钢筋编号（如①、②等）、配筋值及在线段的下方注写自支座中线向两侧跨内的延伸长度。
单边标注：
当中间支座上部非贯通纵筋向支座两侧对称伸出时，可仅在支座一侧线段下方标注伸出长度，另一侧不注。当支座两侧非对称延伸时，应分别在支座线段下方注写延伸长度。不同位置板带支座上部非贯通纵筋相同者，可仅在一个部位注写，其余则在代表非贯通纵筋的线段上注写编号。
板底筋计算
板端支座不同，伸进长度也不同。
以梁为例来进行讲解，其他构件锚固长度不一样。
长度 = 锚固+净跨长+锚固
（当钢筋为HPB300时，还需要加上弯钩，当弯钩为180°时，弯钩值取6. 25d）
根数 = （净长 – 起步*2）/间距 向上取整加1
起步 = 板筋间距/2
锚固取值=Max（支座宽/2,5d）
板面筋计算
长度 = 锚固+净跨长+锚固
根数 = （净长 – 起步*2）/间距 向上取整加1
起步 = 板筋间距/2 锚固取值=Max（支座宽/2,5d）
板端支座不同，伸进长度也不同。
面筋（以梁为支座）：
长度 = 锚固+净跨长+锚固
锚固取值 = 支座宽－保护层＋15d
单边标注负筋
长度 = 锚固+净长+弯折
（当钢筋为HPB300时，还需要加上弯钩，当弯钩为180°时，弯钩值取6. 25d）
根数 = （净长 – 起步*2）/间距 向上取整加1
起步 = 板筋间距/2
弯折长度：板厚-bhc或板厚-bhc*2（bhc为保护层）
净长长度：标注长度或标注长度—支座宽/2
锚固取值：
直锚时取Max（La，250）
弯锚时，取支座宽-bhc+15*d（bhc为保护层）
双边标注负筋计算
长度 = 弯折+净长+支座宽+净长 +弯折
根数 = （净长 – 起步*2）/间距 向上取整加1
平法钢筋翻样与下料规则
平法钢筋翻样与下料规则
平法钢筋翻样是指将钢筋在转角时进行翻转的过程，以确保钢筋的正确摆放。下料规则是指在进行钢筋下料时需要遵循的一些规定和要求。
平法钢筋翻样的步骤如下：
1. 确定钢筋的放样位置和形状。
2. 翻转钢筋时，要保持钢筋的整齐和平整，使其与母模板相吻合。
3. 将钢筋的顶部与下部进行翻转，保持钢筋的平直。
4. 翻转完毕后，对钢筋进行调整，使其在规定的位置和角度上。
下料规则包括以下几个方面：
1. 下料尺寸：根据设计图纸上标明的钢筋尺寸进行下料，确保尺寸准确。
2. 简化下料：根据实际需要，对一些长钢筋进行简化下料，减少浪费和材料成本。
3. 采用定尺下料：根据钢筋的使用情况，采用定尺下料，减少剩余钢筋的浪费。
4. 控制浪费率：在下料过程中尽量减少材料的浪费，提高钢筋的利用率。
5. 配料合理：在进行下料时，根据需要选择不同规格和型号的钢筋，使其符合设计要求。
6. 标记清晰：在下料过程中要对钢筋进行清晰的标记，以便后续施工使用。
总之，平法钢筋翻样和下料规则对于保证钢筋施工的质量和效益非常重要，需要在施工过程中严格遵守。
钢筋翻样之《平法》要领
钢筋翻样之《平法》要领
有些钢筋工同行新手应用《平法》时常发懵，晕头转向，不得要领。本人从另一视角提取分类内容加以浅释，以帮助大家深入理解使用《 平法》。
因水平所限，必然有不当之处，希望同道加以补充或指正。
1. 钢筋的锚固长度
为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。在《平法》各本图集中均有列表。
锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁， 圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE
加15d直角钩。
纵向受拉钢筋的绑扎搭接长度
纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度
前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中 均有具体规定。
电脑翻样-E筋软件学习教程
E筋软件翻样学习教程钢筋翻样教学（政哥）
第1页共13页E筋软件翻样学习教程E筋软件翻样学习教程钢筋翻样教学（政哥）
第2页共13页什么是钢筋翻样？翻样一词是中国民间的一句方言，在北方叫“扒图”，南方叫“抽料”，具体就指建筑行业施工技术人员按施工图纸计算工料时列出详细加工清单并画出加工简图，翻样在过去或者今天都是一种高级，高难度的技术性脑力劳动。计算过程复杂繁琐，要求精准，合理及优化。难度高等。正逐渐发展成为一门新的技术专业。钢筋翻样在实际应用过程中分为两类，一类是预算翻样，是指在设计与预算阶段对图纸进行钢筋翻样，以计算图纸中钢筋的含量，用于钢筋造价预算及招投标工作；第二类是施工翻样，是指在施工过程中，根据图纸详细列示钢筋混凝土结构中钢筋构件的规格、形状、尺寸、数量、重量等内容，以形成钢筋构件下料单，方便钢筋工按料单进行钢筋构件制作和绑扎安装的有效依据。总体来说是把建筑施工图纸和结构图纸中各种各样的钢筋样式、规格、尺寸以及所在位置，按照国家设计施工规范的要求，详细的拉出清单，画出组装构图，作为钢筋施工班组进行生产制做装配施工的依据。钢筋翻样的方法：1.手工翻样21世纪前，在建筑行业手工抽料作为一种主要手段2.软件翻样2003年后，随着<>出版发行后，电脑翻样软件层出不穷，钢筋翻样进入电算化时代，目前建筑行业施工速度越来越快，手工翻样的速度，已经跟不上施工步伐，软件翻样已经成为一种趋势。E筋软件翻样学习教程钢筋翻样教学（政哥）
第3页共13页目录第一章：学习电脑翻样如何入手.......................................2第二章：E筋软件主界面的认识.......................................7第三章：梁构件翻样........................................................8第四章：钢筋料表的基本操作.........................................32第五章：E计算工具使用操作.........................................35第六章：板构件翻样.......................................................42第七章：墙构件翻样.......................................................52第八章：柱构件翻样.......................................................62第九章：基础构件的翻样................................................66第十章：零星构件（楼梯、节点线条）的翻样................70第十一章：人防门框墙翻样.............................................77第十二章：常出现的问题解答..........................................90第十三章：钢筋翻样常使用翻样的规范............................99第十四章：钢筋翻样承包合同及价格...............................100E筋软件翻样学习教程钢筋翻样教学（政哥）
翻样算尺使用方法
翻样算尺使用方法
在使用翻样算尺软件进行钢筋翻样时，需要新建构件。以下是具体步骤：
1. 在打开的软件中点击右侧构件树中的楼层，选择需要新建构件的楼层。
2. 点击右键在弹出的菜单中点击新建子节点，然后根据需要点击要创建的构件的类别。
3. 用同样的方法点击右键设置梁的类别，在此我们设置为框架梁。
4. 类别设置好以后就可以新建单个的构件了，选择新建的梁构件，然后在下方输入梁构件的名称。
5. 点击构件名称后面的+号，就可以把需要的构件创建好了。
6. 创建好以后就可以给新建的构件设置钢筋了。
以上步骤仅供参考，具体操作可能因软件版本不同而有所差异，建议参考软件的使用说明或咨询专业人士。
钢筋翻样计算
钢筋翻样计算
钢筋翻样计算是指为了确保混凝土结构的安全强度，在钢筋混凝土构件中进行钢筋的合理布置的计算。下面是钢筋翻样计算的一般步骤：
1. 确定受力状态：根据混凝土结构的受力状况、荷载情况和构件的形状，确定受力状态。
2. 确定配筋方式：根据受力状态，确定钢筋的配筋方式，如单筋、双筋等。
3. 确定截面尺寸：根据设计要求和荷载情况，确定截面尺寸。
4. 计算混凝土强度：根据混凝土的等级和配筋率，计算混凝土的强度。
5. 计算钢筋面积：根据受力状态和钢筋的抗拉强度，计算所需的钢筋面积。
6. 验算抗弯能力：根据截面尺寸和钢筋面积，计算构件的抗弯能力。
7. 翻样设计：根据抗弯能力的计算结果，确定合理的翻样长度。
上述步骤是钢筋翻样计算的一般流程，实际工程中还需考虑更多的因素，例如构件的连接方式、轴力等。具体的钢筋翻样计算需要根据实际结构的情况进行。
